Conversor DC/DC tipo Forward

Introdução ao Conversor DC/DC tipo Forward

O conversor DC/DC tipo Forward é um dispositivo eletrônico amplamente utilizado na indústria para converter uma fonte de alimentação de corrente contínua (DC) em uma tensão DC diferente. Ele possui a capacidade de aumentar ou diminuir a tensão de entrada, tornando-o extremamente versátil e adequado para diversas aplicações. Neste artigo, exploraremos os componentes, o funcionamento, os princípios de operação, as vantagens e desvantagens, as aplicações práticas, o projeto e dimensionamento, bem como as considerações de eficiência e regulação do conversor DC/DC tipo Forward.

Componentes e Funcionamento do Conversor DC/DC tipo Forward

O funcionamento do conversor DC/DC pode ser dividido em três etapas principais: condução, bloqueio e carga. Na etapa de condução, o transistor de chaveamento é ativado, permitindo que a corrente flua do lado da entrada para o lado da saída do transformador. Durante a etapa de bloqueio, o transistor de chaveamento é desligado e a corrente é interrompida. Já na etapa de carga, a energia armazenada no transformador é transferida para o circuito de saída, fornecendo a tensão necessária.

S214R – Conversor Dc-Dc Isolado Encapsulado De 2W, Entrada (21.6 ~ 26.4 Vdc)Saída Dupla(+/-12Vdc @ +/-83Ma)

Conversor DC/DC tipo Forward

Princípios de Operação do Conversor DC/DC tipo Forward

O conversor DC/DC tipo Forward opera com base no princípio da transferência de energia por transformadores. Quando o transistor de chaveamento está ligado, a corrente flui através do enrolamento primário do transformador, criando um campo magnético. Esse campo magnético é transferido para o enrolamento secundário do transformador, induzindo uma tensão na saída. Quando o transistor de chaveamento é desligado, a corrente é interrompida e o campo magnético entra em colapso. Esse colapso do campo magnético induz uma tensão inversa no enrolamento secundário, que é retificada e filtrada para fornecer a tensão de saída desejada.

A frequência de operação do oscilador determina a taxa de chaveamento do transistor, afetando diretamente a eficiência e o desempenho do conversor. Além disso, o circuito de feedback é responsável por monitorar a tensão de saída e ajustar o ciclo de trabalho do transistor de chaveamento para manter a estabilidade da tensão. Isso permite que o conversor seja capaz de lidar com variações na carga e na tensão de entrada, garantindo um fornecimento de energia estável e confiável.

Vantagens e Desvantagens do Conversor DC/DC tipo Forward

O conversor DC/DC tipo Forward apresenta diversas vantagens em relação a outros tipos de conversores, o que explica sua ampla utilização na indústria. Uma das principais vantagens é a capacidade de operar em uma ampla faixa de tensões de entrada, tornando-o adequado para sistemas com diferentes fontes de alimentação. Além disso, ele oferece uma maior eficiência energética em comparação com outros conversores, devido ao seu design de transformador e ao uso de retificadores síncronos.

Outra vantagem é a capacidade de fornecer isolamento elétrico entre a entrada e a saída, o que é essencial em muitas aplicações industriais. Além disso, o conversor Forward apresenta uma resposta rápida a mudanças na carga, graças ao seu circuito de feedback, garantindo uma regulação de tensão precisa. Por fim, ele é compacto e de baixo custo, o que o torna uma opção viável para uma ampla gama de aplicações.

No entanto, assim como qualquer outro dispositivo, o conversor DC/DC tipo Forward também possui algumas desvantagens. Uma delas é a presença de componentes magnéticos, como o transformador, que pode aumentar o custo e o tamanho do conversor. Além disso, ele requer um projeto e dimensionamento cuidadoso para garantir um desempenho adequado. A frequência de operação do oscilador também pode gerar ruídos e interferências eletromagnéticas, o que deve ser considerado durante o projeto do sistema.

Aplicações Práticas do Conversor DC/DC tipo Forward

O conversor DC/DC tipo Forward é amplamente utilizado em diversas aplicações industriais devido à sua versatilidade e eficiência. Uma de suas principais aplicações é em sistemas de alimentação de energia, onde o conversor é responsável por fornecer uma tensão estável e regulada para os componentes eletrônicos. Ele é utilizado em equipamentos eletrônicos, como computadores, servidores, equipamentos de telecomunicações e sistemas de armazenamento de energia.

Além disso, o conversor Forward também é utilizado em sistemas de iluminação LED, possibilitando o ajuste da tensão de saída para diferentes configurações de luminárias. Ele é empregado em sistemas de energia renovável, como painéis solares e turbinas eólicas, ajudando a converter a energia gerada em uma forma adequada para uso. O conversor também é utilizado em sistemas de telecomunicações, veículos elétricos e muitas outras aplicações.

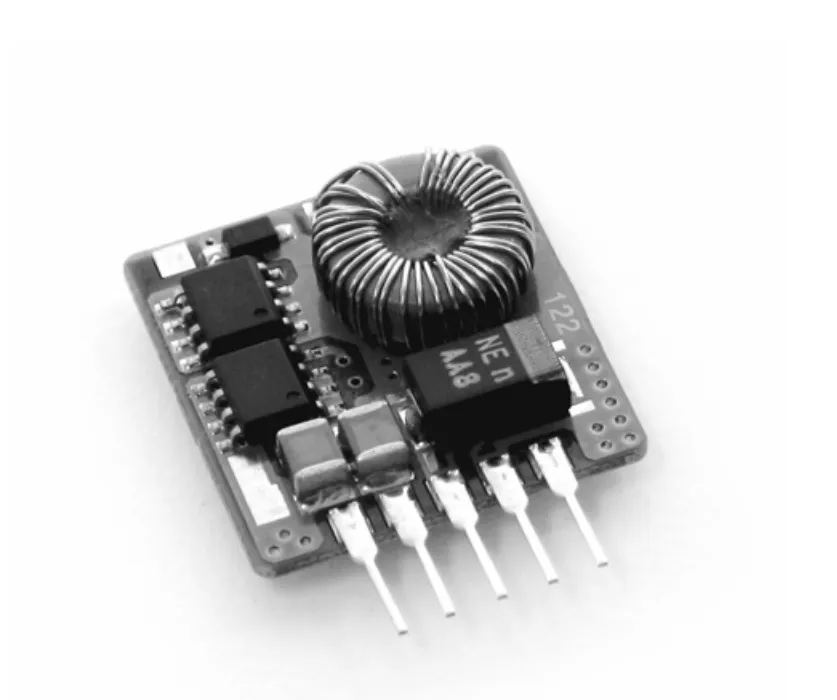

IDS112 – Conversor DC-DC 10W, Entrada 6 ~ 16.5V, Saída +5V @ 2A

Conversor DC/DC tipo Forward

Projeto e Dimensionamento do Conversor Forward

O projeto e dimensionamento do conversor DC/DC tipo Forward são etapas essenciais para garantir o seu funcionamento adequado e eficiente. O primeiro passo é determinar os requisitos de tensão de entrada e saída, bem como a corrente máxima necessária. Com base nesses requisitos, são escolhidos os componentes adequados, como o transformador, o retificador e o circuito de feedback.

O dimensionamento do transformador é uma etapa crítica do projeto, pois ele determina a relação de transformação e a capacidade de fornecer a corrente de saída necessária. Além disso, é importante considerar a frequência de operação do oscilador e a capacidade de comutação do transistor de chaveamento para garantir uma eficiência adequada. O circuito de feedback deve ser projetado para fornecer a regulação de tensão necessária e garantir a estabilidade do sistema.

É importante considerar também as perdas de energia nos componentes, como o transformador e o retificador, para garantir uma eficiência adequada do conversor. Além disso, é recomendado realizar simulações e testes para verificar o desempenho do sistema e realizar ajustes se necessário. O projeto e dimensionamento adequados são essenciais para garantir um conversor DC/DC tipo Forward confiável e de alto desempenho.

Considerações de Eficiência e Regulação do Conversor

A eficiência e a regulação são aspectos fundamentais a serem considerados durante o projeto e operação do conversor DC/DC tipo Forward. A eficiência do conversor é determinada pela quantidade de energia fornecida à carga em relação à energia consumida pela fonte de alimentação. Para aumentar a eficiência, é importante minimizar as perdas de energia nos componentes do conversor, como o transformador e o retificador. Isso pode ser alcançado através do uso de componentes de alta qualidade e da otimização do projeto do conversor.

A regulação de tensão é outro aspecto importante a ser considerado. Ela se refere à capacidade do conversor em manter a tensão de saída estável, mesmo com variações na carga e na tensão de entrada. Para garantir uma regulação adequada, é necessário projetar e ajustar o circuito de feedback do conversor. O circuito de feedback monitora a tensão de saída e ajusta o ciclo de trabalho do transistor de chaveamento para manter a estabilidade da tensão. Uma regulação precisa é essencial para garantir um fornecimento de energia confiável para os componentes eletrônicos.

Além disso, é importante considerar a eficiência e a regulação em diferentes condições de operação, como variações na carga e na tensão de entrada. Isso pode ser feito através de simulações e testes do sistema, permitindo ajustes e otimizações se necessário. A eficiência e a regulação adequadas são cruciais para garantir um conversor DC/DC tipo Forward confiável e de alto desempenho.

Conclusão: Importância e Utilização do Conversor Forward

O conversor DC/DC tipo Forward é um dispositivo eletrônico fundamental na indústria, possibilitando a conversão eficiente e precisa de uma fonte de alimentação de corrente contínua em uma tensão diferente. Sua versatilidade, eficiência e capacidade de fornecer isolamento elétrico o tornam uma escolha popular em diversas aplicações industriais.

O projeto e dimensionamento adequados, juntamente com considerações de eficiência e regulação, são essenciais para garantir o funcionamento adequado do conversor. Simulações e testes do sistema são recomendados para verificar o desempenho e realizar ajustes se necessário. O conversor DC/DC tipo Forward continua sendo uma opção viável e eficiente para aplicações industriais, graças às suas vantagens e capacidade de atender às diversas demandas de energia. É fundamental compreender e utilizar corretamente esse tipo de conversor para garantir um fornecimento de energia confiável e de alta qualidade.
