Como Funciona o Conversor DC/DC Tipo Flyback: Funcionamento, Componentes e Aplicações

Um conversor DC/DC tipo flyback é um dispositivo eletrônico utilizado para a conversão de energia elétrica de corrente contínua (DC) para outra tensão contínua (DC) de forma eficiente e controlada. Esse tipo de conversor é amplamente utilizado em diversas aplicações, desde fontes de alimentação de eletrônicos até sistemas de energia renovável. Neste artigo, vamos explorar como funciona um conversor DC/DC tipo flyback, seus princípios de funcionamento, componentes essenciais, processo de conversão de tensão, aplicações comuns, vantagens e desvantagens, considerações importantes para seu uso e as tendências futuras desse tipo de conversor.

O que é um Conversor DC/DC tipo Flyback?

Um conversor DC/DC tipo flyback é um dispositivo eletrônico utilizado para converter uma tensão de entrada DC para outra tensão de saída DC, por meio de um processo de armazenamento e transferência de energia. Esse tipo de conversor é chamado de “flyback” devido ao seu princípio de funcionamento baseado na transferência de energia armazenada em um transformador durante um intervalo de tempo específico. O conversor flyback é amplamente utilizado devido à sua simplicidade de implementação, custo relativamente baixo e alta eficiência.

DKA30 – Conversor DC/DC Encapsulado 30W, Saída Dupla, Regulado, com Isolação

Como Funciona um Conversor DC/DC tipo Flyback

Princípio de funcionamento do Conversor DC/DC tipo Flyback

O princípio de funcionamento de um conversor DC/DC tipo flyback envolve quatro etapas principais: armazenamento de energia, interrupção do fluxo de corrente, transferência de energia e retificação da tensão de saída.

Na etapa de armazenamento de energia, a corrente flui do terminal de entrada para o transformador, acumulando energia no campo magnético do núcleo. Em seguida, ocorre a interrupção do fluxo de corrente, através de um transistor ou outro componente de chaveamento, que desliga o circuito primário do transformador. Isso causa uma interrupção abrupta na corrente e faz com que a energia armazenada no campo magnético do transformador seja transferida para o circuito secundário.

Durante a etapa de transferência de energia, a energia armazenada no campo magnético é transferida para o circuito secundário do transformador. Essa transferência ocorre de forma indutiva, ou seja, a energia é transferida através do acoplamento magnético entre as bobinas primária e secundária do transformador. Na última etapa, a tensão de saída é retificada e filtrada para obter uma tensão de saída DC suave e estável.

Componentes essenciais do Conversor DC/DC tipo Flyback

Um conversor DC/DC tipo flyback é composto por vários componentes essenciais que desempenham papéis específicos no processo de conversão de energia. Os principais componentes são:

  • Transformador: é o componente central do conversor flyback, responsável por armazenar e transferir energia entre o circuito primário e secundário. Ele é composto por bobinas primária e secundária, que estão acopladas magneticamente.

  • Transistor de chaveamento: é o componente responsável por controlar o fluxo de energia no conversor. Geralmente, é utilizado um transistor MOSFET de potência devido à sua capacidade de lidar com altas correntes e tensões.

  • Diodo retificador: é responsável por retificar a corrente alternada gerada na bobina secundária do transformador, convertendo-a em corrente contínua. O diodo retificador também é responsável por evitar que a energia seja transferida de volta para o transformador durante a interrupção do fluxo de corrente.

  • Capacitores: são utilizados para filtrar a tensão de saída, garantindo uma tensão DC suave e estável. Existem capacitores de entrada e de saída, cada um desempenhando um papel importante na redução de ruídos e flutuações de tensão.

  • Resistores: são utilizados para limitar a corrente em certos pontos do circuito, protegendo os componentes e garantindo um funcionamento seguro e estável do conversor.

Esses são apenas alguns dos componentes essenciais encontrados em um conversor DC/DC tipo flyback. A escolha e dimensionamento corretos desses componentes são fundamentais para garantir um desempenho adequado e eficiente do conversor. Em alguns casos, também podem ser utilizados outros componentes, como indutores, diodos zener e reguladores de tensão, dependendo das necessidades e requisitos da aplicação específica.

Como ocorre a conversão de tensão no Conversor DC/DC tipo Flyback

A conversão de tensão em um conversor DC/DC tipo flyback ocorre por meio do processo de transferência de energia armazenada no campo magnético do transformador. A tensão de entrada é aplicada ao circuito primário do transformador, onde a energia é armazenada no campo magnético. Durante o intervalo de tempo em que o transistor de chaveamento está desligado, a corrente é interrompida e a energia armazenada é transferida para o circuito secundário do transformador.

A taxa de transferência de energia depende principalmente da relação de espiras entre as bobinas primária e secundária do transformador. Para aumentar a tensão de saída, o número de espiras na bobina secundária deve ser maior do que na bobina primária. Por outro lado, para diminuir a tensão de saída, o número de espiras na bobina secundária deve ser menor.

Durante o processo de transferência de energia, a corrente na bobina primária aumenta rapidamente, armazenando energia no campo magnético. Quando a corrente é interrompida pelo transistor de chaveamento, a energia armazenada no campo magnético é transferida para a bobina secundária. A tensão de saída é determinada pela relação de espiras e pela quantidade de energia transferida.

É importante destacar que a corrente e a tensão de entrada também influenciam no processo de conversão de tensão. Portanto, é necessário dimensionar corretamente os componentes do conversor, levando em consideração as especificações de entrada e saída, para obter uma conversão eficiente e precisa.

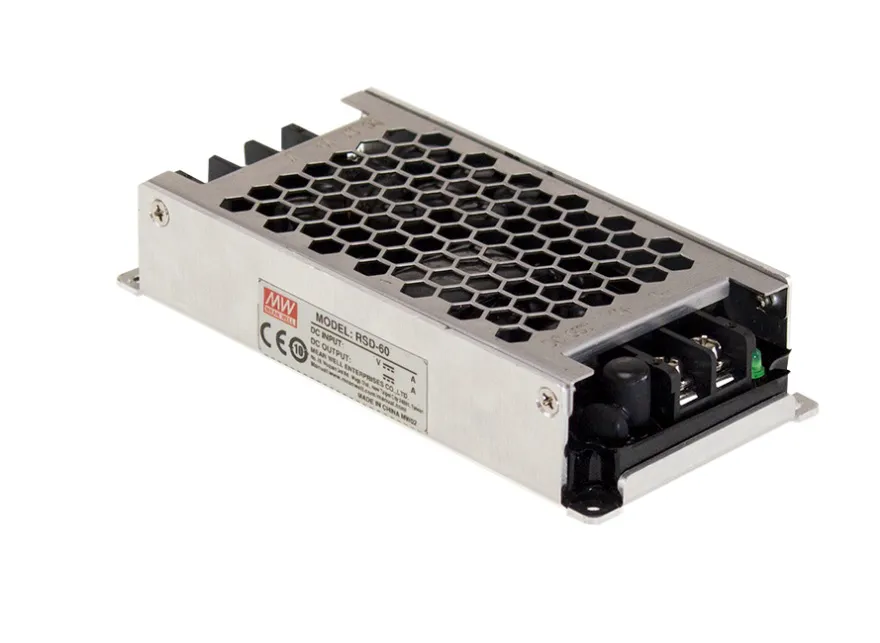

RSD-60 – Conversor DC/DC 60Watts, Saída Única, Certificação Railway

Como Funciona um Conversor DC/DC tipo Flyback

Aplicações comuns do Conversor DC/DC tipo Flyback

O conversor DC/DC tipo flyback possui uma ampla gama de aplicações em diversos setores da indústria. Alguns exemplos comuns de uso desse tipo de conversor incluem:

  • Fontes de alimentação de eletrônicos: o conversor flyback é amplamente utilizado em fontes de alimentação de eletrônicos, como smartphones, laptops, TVs e outros dispositivos eletrônicos. Ele permite a conversão eficiente da tensão da rede elétrica para as tensões necessárias para operação dos componentes eletrônicos.

  • Sistemas de energia renovável: o conversor DC/DC tipo flyback também é utilizado em sistemas de energia solar e eólica, permitindo a conversão eficiente da energia gerada pelos painéis solares ou turbinas eólicas para as tensões necessárias para alimentar a rede elétrica ou carregar baterias.

  • Veículos elétricos: conversores DC/DC tipo flyback são utilizados em veículos elétricos para a conversão eficiente da tensão da bateria para as tensões necessárias para alimentar os motores elétricos, sistemas de iluminação, sistemas de climatização, entre outros.

  • Telecomunicações: o conversor flyback é usado em equipamentos de telecomunicações, como roteadores, switches e equipamentos de rede, para fornecer as tensões necessárias para operação desses dispositivos.

Esses são apenas alguns exemplos das aplicações comuns do conversor DC/DC tipo flyback. Sua versatilidade e eficiência o tornam uma escolha popular em diversas áreas da indústria.

Vantagens e desvantagens do Conversor DC/DC tipo Flyback

Assim como qualquer dispositivo eletrônico, o conversor DC/DC tipo flyback possui vantagens e desvantagens que devem ser consideradas ao selecionar o tipo de conversor adequado para uma aplicação específica. Alguns dos principais pontos positivos e negativos desse tipo de conversor são:

Vantagens

  • Eficiência energética: o conversor flyback possui eficiência energética relativamente alta, o que resulta em menor consumo de energia e menor dissipação de calor.
  • Simplicidade de design: o conversor DC/DC tipo flyback possui um design relativamente simples, o que facilita sua implementação e reduz os custos de desenvolvimento.
  • Baixo custo: os componentes utilizados em um conversor flyback são geralmente de baixo custo, o que torna esse tipo de conversor mais acessível em comparação com outros tipos de conversores.
  • Isolamento galvânico: o transformador presente no conversor flyback proporciona isolamento galvânico entre a entrada e a saída do conversor, o que é importante em aplicações em que é necessário evitar interferências ou garantir a segurança dos usuários.

Desvantagens

  • Ripple elevado: o conversor DC/DC tipo flyback pode apresentar um ripple relativamente alto na tensão de saída, o que pode ser indesejável em algumas aplicações sensíveis a variações de tensão.
  • Faixa limitada de potência: o conversor flyback é mais adequado para aplicações de baixa e média potência, sendo menos eficiente em aplicações de alta potência.
  • Complexidade do controle: o controle do conversor flyback pode ser mais complexo em comparação com outros tipos de conversores, pois é necessário controlar o tempo de chaveamento do transistor para garantir uma conversão de energia adequada.
  • Requisitos de dissipação de calor: em aplicações de alta potência, o conversor flyback pode exigir soluções de resfriamento adicionais devido à sua dissipação de calor.

Apesar das desvantagens mencionadas, o conversor DC/DC tipo flyback é amplamente utilizado devido às suas vantagens em relação a custo, eficiência e isolamento galvânico. A escolha do tipo de conversor mais adequada dependerá das necessidades específicas da aplicação.

Considerações importantes para o uso do Conversor DC/DC tipo Flyback

Ao utilizar um conversor DC/DC tipo flyback, é importante levar em consideração algumas considerações técnicas e práticas para garantir um desempenho adequado e confiabilidade do sistema.

  • Dimensionamento adequado dos componentes: é fundamental dimensionar corretamente os componentes do conversor, como transformador, transistor, diodos e capacitores, levando em consideração as especificações de entrada e saída, bem como a faixa de potência desejada. Dimensionar inadequadamente os componentes pode resultar em baixa eficiência, ripple excessivo, falhas prematuras e outros problemas no sistema.

  • Proteção contra surtos de tensão: é importante proteger o conversor flyback contra surtos de tensão e picos de corrente que podem ocorrer na rede elétrica. A utilização de dispositivos de proteção adequados, como varistores e fusíveis, pode ajudar a evitar danos ao conversor.

  • Controle adequado do tempo de chaveamento: o controle adequado do tempo de chaveamento do transistor de chaveamento é fundamental para garantir uma conversão de energia adequada. O uso de técnicas de controle avançadas, como controle PWM (Pulse Width Modulation), pode ajudar a obter um controle preciso do conversor.

  • Dissipação de calor adequada: em aplicações de alta potência, é importante garantir que o conversor flyback seja capaz de dissipar o calor gerado de forma adequada. Utilizar dissipadores de calor, ventoinhas ou outros métodos de resfriamento pode ser necessário para evitar superaquecimento e falhas no sistema.

  • Testes e validação: realizar testes e validação adequados do conversor flyback antes de sua implementação é fundamental para garantir a confiabilidade e o desempenho do sistema. Testes de carga, testes de eficiência, testes de sobrecarga e outros testes relevantes devem ser realizados para verificar o funcionamento adequado do conversor.

Levar em consideração essas considerações importantes pode ajudar a garantir o desempenho adequado e a confiabilidade do sistema que utiliza um conversor DC/DC tipo flyback.

Evolução e tendências futuras para o Conversor DC/DC tipo Flyback

O conversor DC/DC tipo flyback tem sido amplamente utilizado há décadas e continua a evoluir para atender às demandas crescentes do mercado. Algumas das tendências e avanços mais recentes nesse tipo de conversor são:

  • Alta eficiência: os avanços na tecnologia de componentes e técnicas de projeto estão permitindo a fabricação de conversores flyback com eficiência ainda maior. Isso é importante para aplicações que exigem alta eficiência energética e menor consumo de energia.

  • Redução do tamanho e peso: a miniaturização dos componentes eletrônicos e o uso de técnicas avançadas de projeto estão permitindo a redução do tamanho e peso dos conversores flyback. Isso é especialmente importante em aplicações em que o espaço e o peso são críticos, como dispositivos portáteis e veículos elétricos.

  • Maior faixa de potência: os avanços na fabricação de componentes e técnicas de projeto estão permitindo a fabricação de conversores flyback com maior faixa de potência. Isso torna esse tipo de conversor adequado para uma variedade ainda maior de aplicações, incluindo aplicações de alta potência.

  • Controle avançado: o uso de técnicas avançadas de controle, como controle digital e controle adaptativo, está permitindo um controle mais preciso dos conversores flyback. Isso ajuda a melhorar a estabilidade, a eficiência e a confiabilidade do sistema.

  • Integração de funções: a integração de funções em um único chip está se tornando uma tendência importante no desenvolvimento de conversores flyback. Isso permite a redução de componentes externos, simplifica o projeto e reduz os custos de fabricação.

Essas são apenas algumas das tendências e avanços em curso no desenvolvimento de conversores DC/DC tipo flyback. À medida que a tecnologia avança, podemos esperar ver ainda mais melhorias nesse tipo de conversor, incluindo maior eficiência, menor tamanho, maior faixa de potência e controle mais avançado.

Conclusão

O conversor DC/DC tipo flyback é um dispositivo eletrônico amplamente utilizado na conversão de energia elétrica de corrente contínua para outra tensão contínua. Seu princípio de funcionamento baseado na transferência de energia armazenada no campo magnético do transformador torna-o uma escolha popular devido à sua simplicidade, eficiência e custo relativamente baixo. No entanto, é importante considerar cuidadosamente as especificações da aplicação, dimensionar corretamente os componentes, garantir a proteção adequada e realizar testes e validação adequados para garantir o desempenho adequado e a confiabilidade do sistema.

O conversor DC/DC tipo flyback continua a evoluir para atender às demandas crescentes do mercado, com avanços em eficiência, tamanho, faixa de potência, controle e integração de funções. Essas tendências mostram que o conversor flyback continuará sendo uma escolha popular e versátil em uma variedade de aplicações, desde fontes de alimentação de eletrônicos até sistemas de energia renovável e veículos elétricos.
