Fontes 24V DC da PULS

Fontes 24V DC da PULS

A PULS é uma empresa alemã, pioneira e líder no desenvolvimento e fabricação de fontes industriais de alimentação 24V DC de alta qualidade para automação industrial. Em sua maioria, são fabricadas para a montagem em trilho DIN.

As fontes de alimentação de 24V DC da PULS são conhecidas por sua confiabilidade e eficiência. Elas são projetadas para fornecer energia estável e segura para dispositivos e sistemas industriais, garantindo um funcionamento contínuo e livre de problemas. Com a PULS, os clientes têm a garantia de obter produtos de alta qualidade que atendem aos mais altos padrões de segurança e desempenho. Além disso, a empresa oferece um amplo suporte técnico e serviço ao cliente, garantindo uma experiência completa e satisfatória para seus clientes.

Com um legado de inovação e excelência técnica, a PULS estabeleceu-se como um nome sinônimo de eficiência, confiabilidade e desempenho. Atualmente, fabrica as fontes com maior eficiência mundial, chegando a 97% para alguns modelos.

O que são fontes 24V?

Uma fonte 24 V é um dispositivo que converte a corrente elétrica de entrada (normalmente 84 ~ 265V AC monofásica) em uma corrente contínua de saída com tensão de 24 V.

Onde as Fontes 24V são utilizadas? Quais Aplicações?

As fontes de 24V são frequentemente utilizadas em aplicações industriais, como sistemas de automação (alimentação de PLCs), controle de processos (sensores e atuadores), equipamentos eletrônicos (medidores, mostradores e controladores de temperatura, por exemplo) e grande utilização em robótica.

Elas também são comumente empregadas em sistemas de iluminação LED, onde a tensão de alimentação é de 24V. Além disso, as fontes de 24V podem ser encontradas em sistemas de segurança, como câmeras de vigilância e alarmes, assim como em veículos recreativos e sistemas de energia solar.

Família DIMENSION

família DIMENSION da PULS é uma linha avançada de fontes 24V de alimentação industriais, conhecida por estabelecer um padrão de excelência em termos de eficiência, confiabilidade e compactação. Projetadas para atender às exigentes necessidades dos ambientes industriais modernos, as fontes de alimentação DIMENSION destacam-se por sua eficiência energética excepcionalmente alta, que frequentemente excede 95%.

Isso não apenas reduz o consumo de energia, mas também minimiza o calor gerado, prolongando a vida útil do dispositivo. Seu design inovador resulta em uma das menores dimensões e pesos do mercado para a potência fornecida, uma característica crucial para economizar espaço valioso em painéis de controle e armários elétricos. É uma fonte extremamente fina. Além de tudo isto, ainda possuem circuito PFC ativo e proteção segura Hiccup (pico de corrente na partida).

Com funcionalidades como ampla faixa de tensão de entrada, forte capacidade de carga e robustez em condições adversas, incluindo altas temperaturas e ambientes com vibrações, a série DIMENSION se adapta perfeitamente a uma variedade de aplicações industriais, desde automação até as aplicações mais exigentes. Além disso, essas fontes 24V de alimentação incluem recursos avançados de proteção, como proteção contra sobrecarga, curto-circuito e sobretensão, garantindo operações seguras e confiáveis em qualquer configuração industrial.

CS10.244 – Fonte de Alimentação 240W, Entrada 180~264Vac, Saída 24Vdc 10A

Fontes 24V DC da PULS

Família PIANO

família PIANO da PULS é uma série de fontes de alimentação desenvolvida com o foco em oferecer uma solução de alta qualidade e custo-efetivo para aplicações industriais.

Caracterizadas pelo seu design compacto e eficiente, as fontes PIANO conseguem combinar confiabilidade e desempenho robusto em um custo acessível, ideal para uma vasta gama de necessidades industriais. Essas fontes apresentam eficiência energética notável, com valores que podem chegar a até 90%, o que as torna não apenas econômicas em termos de consumo de energia, mas também menos propensas a problemas relacionados ao superaquecimento.

Elas são projetadas para suportar ambientes industriais rigorosos, oferecendo estabilidade em uma ampla faixa de temperaturas operacionais e resistência a choques e vibrações. A família PIANO também incorpora recursos de proteção integrados, como proteção contra sobretensão e sobrecarga, garantindo a segurança e a durabilidade a longo prazo. Com essas características, as fontes de alimentação PIANO da PULS são uma escolha excelente para fabricantes e engenheiros que procuram um equilíbrio ideal entre custo, tamanho e desempenho confiável para suas aplicações industriais.

PIC240.241D – Fonte De Alimentação 240W, Entrada 100-240Vac, Saída 24Vdc 10A, Sinal Dc Ok, Pfc

Fontes 24V DC da PULS

Família MiniLine

família MiniLine da PULS é uma série de fontes de alimentação compactas e eficientes, projetadas especificamente para aplicações industriais onde o espaço é limitado, mas a performance e a confiabilidade não podem ser comprometidas. Estas fontes de alimentação distinguem-se pelo seu tamanho reduzido, permitindo uma integração fácil em painéis de controle e sistemas onde o espaço é um recurso valioso. As potências variam de 15 até 100 Watts.

Apesar do seu formato compacto, as fontes MiniLine oferecem uma eficiência energética impressionante, operando com uma baixa geração de calor e maximizando a vida útil dos componentes. Elas são robustas e confiáveis, capazes de operar em uma ampla gama de temperaturas e condições ambientais adversas, típicas do ambiente industrial. Além disso, incluem proteções integradas contra sobrecarga, curto-circuito e sobretensão, garantindo uma operação segura e contínua. A série MiniLine é ideal para uma variedade de aplicações, incluindo automação, engenharia mecânica e sistemas de controle, oferecendo uma solução de energia eficaz sem comprometer o desempenho ou a qualidade.

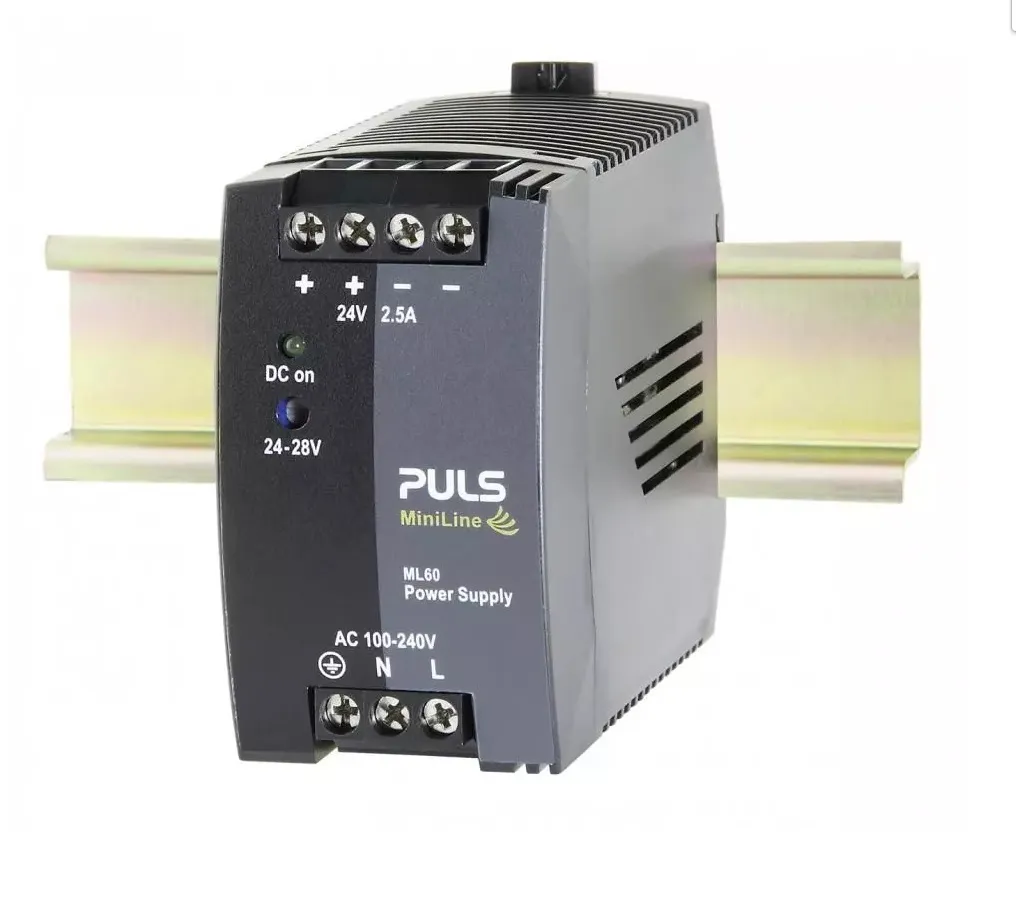

ML60.241 – Fonte de Alimentação 60 Watts, Saída 24Vdc 2.5A, Trilho DIN

Fontes 24V DC da PULS

Família FIEPOS

família FIEPOS da PULS é uma série inovadora de fontes de alimentação modulares projetadas para aplicações industriais avançadas. Esta linha se destaca por sua modularidade e flexibilidade, oferecendo aos usuários a capacidade de configurar e expandir seus sistemas de fornecimento de energia de acordo com as necessidades específicas de suas aplicações.

Cada módulo da família FIEPOS é projetado para ser altamente eficiente, com eficiências que podem chegar a mais de 95%, reduzindo significativamente o consumo de energia e a dissipação de calor. Além disso, esses módulos são construídos para suportar as duras condições do ambiente industrial, incluindo variações de temperatura, vibrações e choques.

Elas vêm com várias funcionalidades de proteção, como proteção contra sobrecarga, curto-circuito e sobretensão, garantindo uma operação segura e confiável. A FIEPOS também se destaca pela sua capacidade de comunicação, oferecendo opções de conectividade (protocolo IO-Link) que permitem a integração com sistemas de gestão de energia e automação industrial.

Com um design compacto e uma instalação simplificada, a família FIEPOS da PULS representa uma solução de energia versátil e altamente adaptável para o panorama industrial moderno.

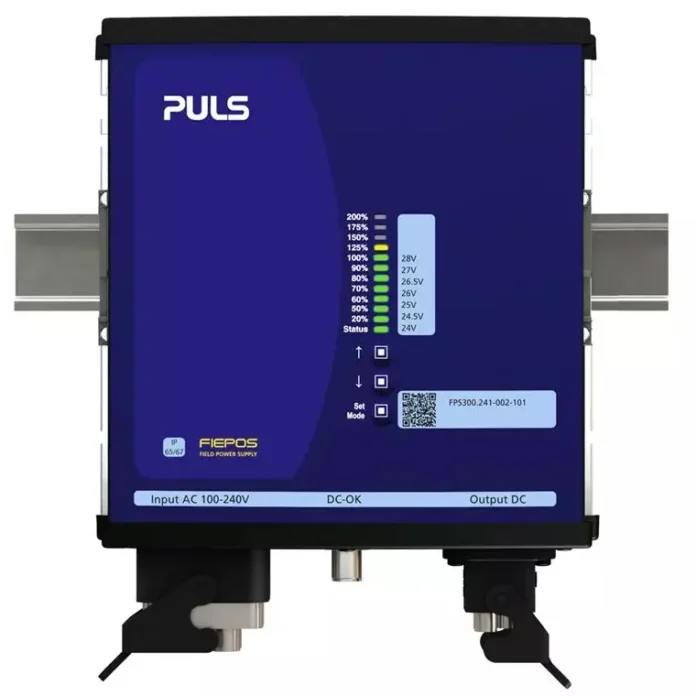

FPS300.241-002-101- Fonte de Alimentação de Campo 300W, com 1 Saída 24V

Fontes 24V DC da PULS

Tabelas de modelos das fontes 24V da PULS

Seguem as fontes de alimentação da PULS com 24V DC de saída conforme as famílias e características:Tabela 1: Fontes de Alimentação 24V DC da PULS Monofásicas

CP5.24124 V5 AAC 100-240 V | DC 110-150 V
CP5.241-C124 V5 AAC 100-240 V | DC 110-150 V
CP5.241-S124 V5 AAC 100-240 V | DC 110-150 V
CP5.241-S224 V5 AAC 100-240 V | DC 110-150 V
CP5.24224 V5 AAC 100-240 V | DC 110-300 V
CP10.24124 V10 AAC 100-240 V | DC 110-150 V
CP10.241-C124 V10 AAC 100-240 V | DC 110-150 V
CP10.241-M124 V10 AAC 100-240 V | DC 110-150 V
CP10.241-S124 V10 AAC 100-240 V | DC 110-150 V
CP10.241-S224 V10 AAC 100-240 V | DC 110-150 V
CP10.24224 V10 AAC 100-240 V | DC 110-300 V
CP20.24124 V20 AAC 100-240 V | DC 110-150 V
CP20.241-C124 V20 AAC 100-240 V | DC 110-150 V
CP20.241-S124 V20 AAC 100-240 V | DC 110-150 V
CP20.241-S224 V20 AAC 100-240 V | DC 110-150 V
CP20.241-V124 V20 AAC 100-240 V | DC 110-150 V
CP20.24224 V20 AAC 100-240 V | DC 110-300 V
CPS20.24124 V20 AAC 100-240 V
CPS20.241-C124 V20 AAC 100-240 V
CS3.24124 V3.3 AAC 100-240 V | DC 110-300 V
CS5.24124 V5 AAC 100-120 V AC 200-240 V
CS5.241-C124 V5 AAC 100-120 V AC 200-240 V
CS5.241-S124 V5 AAC 100-120 V AC 200-240 V
CS5.24324 V5 AAC 100-120 V
CS5.24424 V5 AAC 200-240 V
CS10.24124 V10 AAC 100-120 V AC 200-240 V
CS10.241-S124 V10 AAC 100-120 V AC 200-240 V
CS10.24224 V10 AAC 100-120 V AC 200-240 V
CS10.24324 V10 AAC 100-120 V
CS10.24424 V10 AAC 200-240 V
ML15.24124 V0.6 AAC 100-240 V | DC 110-300 V
ML30.10024 V1.3 AAC 100-240 V | DC 110-300 V
ML30.24124 V1.3 AAC 100-240 V | DC 110-300 V
ML50.10024 V2.1 AAC 100-240 V | DC 110-300 V
ML50.10124 V2.1 AAC 100-240 V | DC 110-300 V
ML50.10924 V2.1 AAC 100-240 V | DC 110-300 V
ML50.11124 V2.1 AAC 100-240 V | DC 110-300 V
ML60.24124 V2.5 AAC 100-240 V | DC 110-300 V
ML60.24224 V2.5 AAC 100-240 V | DC 110-300 V
ML70.10024 V3 AAC 100-120 V AC 220-240 V | DC 290 V
ML95.10024 V4 AAC 100-120 V AC 220-240 V | DC 290 V
ML100.10024 V4.2 AAC 100-120 V AC 220-240 V | DC 290 V
ML100.10924 V4.2 AAC 100-120 V AC 220-240 V | DC 290 V
PIC120.241C24 V5 AAC 200-240 V
PIC120.241D24 V5 AAC 100-120 V AC 200-240 V
PIC120.242C24 V5 AAC 200-240 V
PIC240.241C24 V10 AAC 200-240 V
PIC240.241D24 V10 AAC 100-240 V
PIC480.241C24 V20 AAC 200-240 V
PIC480.241C-C124 V20 AAC 200-240 V
PIC480.241D24 V20 AAC 100-240 V
PIM36.24124 V1.5 AAC 100-240 V
PIM60.24124 V2.5 AAC 100-240 V
PIM60.24524 V2.5 AAC 100-240 V
PIM90.24124 V3.8 AAC 100-240 V
PIM90.24524 V3.8 AAC 100-240 V
PIM90.245-L124 V3.8 AAC 100-240 V
QS3.24124 V3.4 AAC 100-240 V | DC 110-125 V
QS5.24124 V5 AAC 100-240 V | DC 110-300 V
QS5.241-A124 V5 AAC 100-240 V | DC 100-300 V
QS10.24124 V10 AAC 100-240 V | DC 110-150 V
QS10.241-A124 V10 AAC 100-240 V | DC 110-150 V
QS10.241-C124 V10 AAC 100-240 V | DC 110-150 V
QS10.241-D124 V10 AAC 100-240 V | DC 110-300 V
QS20.24124 V20 AAC 100-240 V | DC 110-150 V
QS20.241-A124 V20 AAC 100-240 V | DC 110-150 V
QS20.241-C124 V20 AAC 100-240 V | DC 110-150 V
QS20.24424 V20 AAC 200-240 V
QS40.24124 V40 AAC 100-240 V
QS40.241-C224 V40 AAC 100-240 V
QS40.24424 V40 AAC 200-240 V

Tabela 2: Fontes de Alimentação 24V DC da PULS Trifásicas

CT5.24124 V5 AAC 380-480 V
CT10.24124 V10 AAC 380-480 V
CT10.241-C124 V10 AAC 380-480 V
ML90.20024 V3.8 AAC 380-480 V
ML100.20024 V4.2 AAC 380-480 V
QT20.24124 V20 AAC 380-480 V
QT20.241-C124 V20 AAC 380-480 V
QT40.24124 V40 AAC 380-480 V
QT40.24224 V40 AAC 380-480 V
XT40.24124 V40 AAC 400 V
XT40.24224 V40 AAC 480 V

Tabela 3: Fontes de Alimentação 24V DC Monofásicas com IP54-67

FPS300.241-002-10124 V15 AAC 100-240 V | DC 110-300 V
FPS300.245-016-10124 V15 AAC 100-240 V | DC 110-300 V
FPS300.245-034-10524 V15 AAC 100-240 V | DC 110-300 V
FPS300.245-047-10324 V15 AAC 100-240 V | DC 110-300 V
FPS300.245-047-11124 V15 AAC 100-240 V | DC 110-300 V
FPS300.245-049-10224 V15 AAC 100-240 V | DC 110-300 V
FPS300.245-049-11224 V12.5 AAC 100-240 V | DC 110-300 V
FPS300.246-049-10224 V15 AAC 100-240 V | DC 110-300 V

Tabela 4: Fontes de Alimentação 24V DC Entrada Alta Tensão com IP54-67

FPH500.245-024-10324 V25 AAC 200-240 V | DC 200-300 V
FPH500.245-047-10424 V25 AAC 200-240 V | DC 200-300 V

Tabela 5: Fontes de Alimentação 24V DC Entrada Trifásica com IP54-67

FPT300.242-002-10124 V15 AAC 380-480 V
FPT500.241-001-10224 V25 AAC 380-480 V
FPT500.241-002-10124 V25 AAC 380-480 V
FPT500.241-006-10424 V25 AAC 380-480 V
FPT500.241-010-10824 V25 AAC 380-480 V
FPT500.245-018-10324 V25 AAC 380-480 V
FPT500.245-034-10524 V25 AAC 380-480 V
FPT500.245-034-10624 V25 AAC 380-480 V
FPT500.245-062-11724 V25 AAC 380-480 V
FPT500.247-064-10224 V25 AAC 380-480 V

Tabela 6: Conversores DC/DC 24V DC Entrada

CD5.24124 V5 ADC 24 V
CD5.241-L124 V3.8 ADC 24 V
CD5.241-S124 V5 ADC 24 V
CD5.24224 V5 ADC 48 V
CD5.24324 V4 ADC 12 V
CD10.24124 V10 ADC 24 V
CPS20.241-D124 V20 ADC 110-300 V
QTD20.24124 V20 ADC 600 V

Tabela 7: Conversores DC/DC 24V DC Entrada

CP10.241-R124 V10 AAC 100-240 V | DC 110-150 V
CP10.241-R224 V10 AAC 100-240 V | DC 110-150 V
CP10.241-R2-C124 V10 AAC 100-240 V | DC 110-150 V
CP10.242-R224 V10 AAC 100-240 V | DC 110-300 V
CP20.241-R124 V20 AAC 100-240 V | DC 110-150 V
CP20.241-R224 V20 AAC 100-240 V | DC 110-150 V
CP20.241-R2-C124 V20 AAC 100-240 V | DC 110-150 V
CP20.242-R224 V20 AAC 100-240 V | DC 110-300 V
CP20.245-R224 V20 AAC 100-240 V | DC 110-150 V

Tabela 8: Fontes de Alimentação 24V DC com Comunicação DeviceNet

QS5.DNET24 V3.8 AAC 100-240 V | DC 110-300 V
QS10.DNET24 V8 AAC 100-240 V | DC 110-150 V

Conclusão

Se formos falar de eficiência para as aplicações mais exigentes, devemos considerar a família DIMENSION, pois tem design extremamente compacto, oferece potências de até 960 Watts além de características técnicas muito avançadas como entrada monofásica ou trifásica. Tem circuitos especiais para correção de fator de potência (PFC ativo) bem como proteções adicionais.

A nova família FIEPOS é uma série onde as características são únicas para aplicações especiais. São dotadas de canais de comunicação para a integração com os sistemas de automação mais complexos e sofisticados.

A família PIANO foi projetada para aplicações onde o custo é relevante, ou seja, oferece menos recursos com uma redução de custo considerável.
