Fonte 24V para Trilho DIN da Meanwell

Introdução a Fonte 24V para Trilho DIN da Meanwell

O que é uma fonte 24v?

fonte 24v nada mais é do que uma fonte de alimentação que recebe na sua entrada 110V ou 220V em corrente alternada e converte para 24V em corrente contínua ou alternada com o propósito de alimentar componentes eletrônicos e circuitos de comando.

Uma fonte 24V é um dispositivo que converte a energia elétrica de uma fonte de entrada para uma saída de 24v volts, fornecendo assim uma voltagem constante para alimentar dispositivos eletrônicos ou sistemas que operam nessa faixa de tensão.

Fonte 24V para Trilho DIN

Quais equipamentos utilizam fontes 24v?

Fonte 24V para Trilho DIN

Alguns exemplos de equipamentos que utilizam fontes de 24V são câmeras de segurança, sistemas de alarme, iluminação LED e equipamentos de automação residencial, como termostatos, controladores de iluminação, controladores de segurança, entre outros.

O que é um Trilho DIN?

image 1

Um trilho DIN é um padrão internacionalmente reconhecido para montagem de componentes eletrônicos em painéis industriais. Ele permite que os dispositivos sejam fixados de forma padronizada e segura, facilitando a instalação e manutenção dos equipamentos, é um Trilho metálico ou plástico de encaixe rápido, facilitando assim a fixação rápida e prática do componente ao quadro geral.

A Meanwell

A Meanwell se destaca no mercado global como um dos principais fabricantes de Fonte 24V para Trilho DIN, estabelecendo-se como um nome sinônimo de confiabilidade, inovação e qualidade. Desde a sua fundação, a empresa tem se dedicado a desenvolver soluções de energia eficientes e robustas, atendendo a uma vasta gama de necessidades em setores como automação industrial, telecomunicações, tecnologia da informação e muitos outros.

Com um portfólio abrangente que inclui fontes de alimentação AC/DC, conversores DC/DC, carregadores de bateria, entre outros produtos, a Meanwell é reconhecida por sua capacidade de fornecer produtos consistentes e de alto desempenho, adaptados às demandas específicas de cada cliente. Seu compromisso com a pesquisa e o desenvolvimento contínuos, combinado com um rigoroso controle de qualidade, assegura que cada produto Meanwell não só atenda, mas também supere as expectativas dos mais exigentes ambientes de trabalho.

Opções de Fonte 24V para Trilho DIN

Atualmente, existem várias opções de famílias de Fonte 24V para Trilho DIN para montagem em trilho DIN. Esta escolha depende do tipo de aplicação bem como especificações técnicas mais complexas.

Vamos iniciar pelas famílias mais simples e econômicas.

Família HDR

A Fonte 24V para Trilho DIN HDR representa uma linha inovadora de fontes de alimentação, projetada para atender às demandas específicas de aplicações industriais e domésticas com eficiência e confiabilidade, além de ser extremamente econômica. Caracterizada por seu design ultrafino e eficiência energética otimizada, a série HDR é uma solução perfeita para espaços limitados, oferecendo uma integração sem esforço em quadros de distribuição elétrica e painéis de controle.

Esta família abrange uma gama de potências de 15 a 150 Watts, garantindo versatilidade para uma ampla variedade de necessidades de energia. Com a sua construção robusta e conformidade com rigorosos padrões de segurança, isolação Classe II, a família HDR da Meanwell é ideal para quem busca uma Fonte 24V para Trilho DIN confiável, durável e com excelente desempenho em ambientes residenciais e prediais.

Um ponto forte da família HDR é a sua conformidade com os padrões de segurança internacionais para automação residencial e predial tais como UL62368-1, U 508, TUV BS EN/EN61558-2-16 IEC62368-1, BSMI CNS14336-1 aprovada; BS EN/EN61558-1 EAC TP TC 004. A série HDR da Meanwell atende a uma ampla gama de requisitos de energia, tornando-a uma escolha popular para profissionais que buscam eficiência, confiabilidade e custo-benefício em suas soluções de energia em automação predial e residencial.

Temos os seguintes modelos de Fonte 24V para Trilho DIN da família HDR:

  • HDR-15-24 – Fonte de Alimentação Industrial Chaveada de 15Watts, 24VDC de Saída, Sem PFC, com Entrada Universal e Montagem em trilho DIN
  • HDR-30-24 – Fonte de Alimentação Industrial Chaveada de 30Watts, 24VDC de Saída, Sem PFC, com Entrada Universal e Montagem em trilho DIN
  • HDR-60-24 – Fonte de Alimentação Industrial Chaveada de 60Watts, 24V para Trilho DIN, Sem PFC, com Entrada Universal.
  • HDR-100-24 – Fonte de Alimentação Industrial Chaveada de 100Watts, 24V para Trilho DIN, Sem PFC, com Entrada Universal.
  • HDR-150-24 – Fonte de Alimentação Industrial Chaveada de 150Watts, 24VDC de Saída, Sem PFC, com Entrada Universal e Montagem em trilho DIN

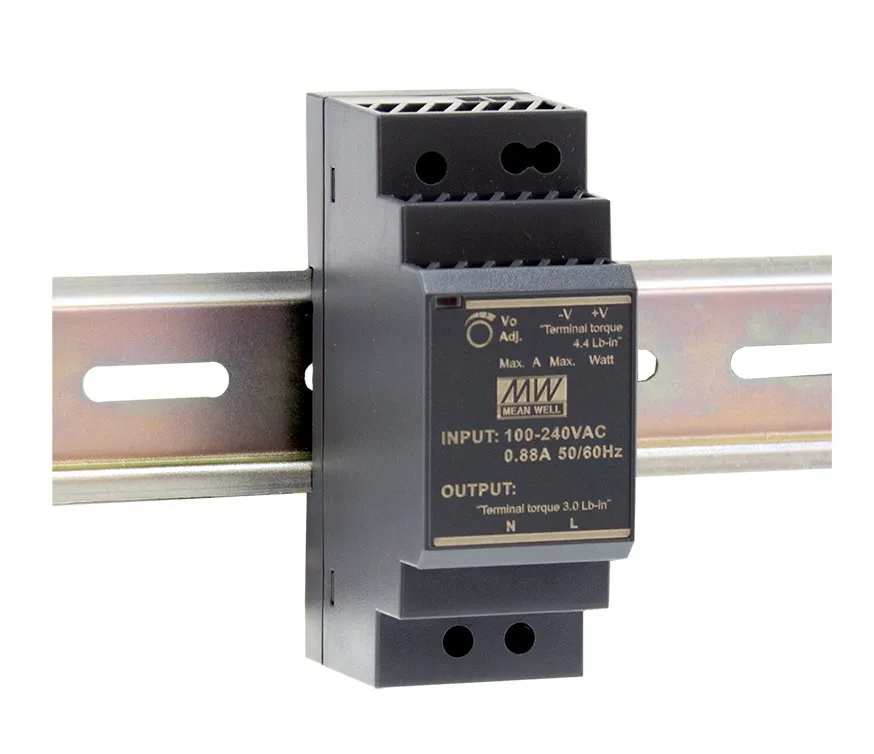

HDR-30 – Fonte de Alimentação Chaveada 30 Watts, Trilho DIN

Fonte 24V para Trilho DIN da Meanwell

Família MDR

A família MDR da Meanwell é uma série de fontes de alimentação industriais para trilho DIN que se destacam pela sua eficiência, confiabilidade e design compacto no mundo, atualmente.

Projetada para se adaptar perfeitamente a espaços reduzidos em painéis de controle e quadros de distribuição, esta linha oferece uma solução energética eficiente para uma variedade de aplicações industriais. A família MDR abrange uma gama de modelos com diferentes potências, de 10 a 100 Watts, atendendo assim às diversas necessidades de fornecimento de energia em ambientes industriais. Cada modelo é construído com um foco na durabilidade e na conformidade com padrões de segurança rigorosos, garantindo um desempenho confiável e de longa duração.

Ideal para aplicações que exigem uma fonte de alimentação robusta e compacta, a família MDR da Meanwell é uma escolha excelente para profissionais que buscam eficiência e confiabilidade no fornecimento de energia para seus sistemas industriais.

É uma família que se destaca por possuir Circuito PFC ativo, sinal de saída DC OK (modelos MDR-10/20), sinal de saída de relé para DC OK (modelos MDR-40/60/100), certificação para ambiente Class I, Div 2 – Hazardous Locations T4 (modelos MDR-40/60), além de ser uma das mais econômicas com estas características.

Temos os seguintes modelos de Fonte 24V para Trilho DIN da família MDR:

  • MDR-10-24 – Fonte de Alimentação Industrial Chaveada de 10Watts, Fonte 24V para Trilho DIN, Com Circuito PFC Ativo, com Entrada Universal.
  • MDR-20-24 – Fonte de Alimentação Industrial Chaveada de 20Watts, Fonte 24V para Trilho DIN, Com Circuito PFC Ativo, com Entrada Universal.
  • MDR-40-24 – Fonte de Alimentação Industrial Chaveada de 40Watts, Fonte 24V para Trilho DIN, Com Circuito PFC Ativo, com Entrada Universal.
  • MDR-60-24 – Fonte de Alimentação Industrial Chaveada de 60Watts, Fonte 24V para Trilho DIN, Com Circuito PFC Ativo, com Entrada Universal.
  • MDR-100-24 – Fonte de Alimentação Industrial Chaveada de 100Watts, Fonte 24V para Trilho DIN, Com Circuito PFC Ativo, com Entrada Universal.

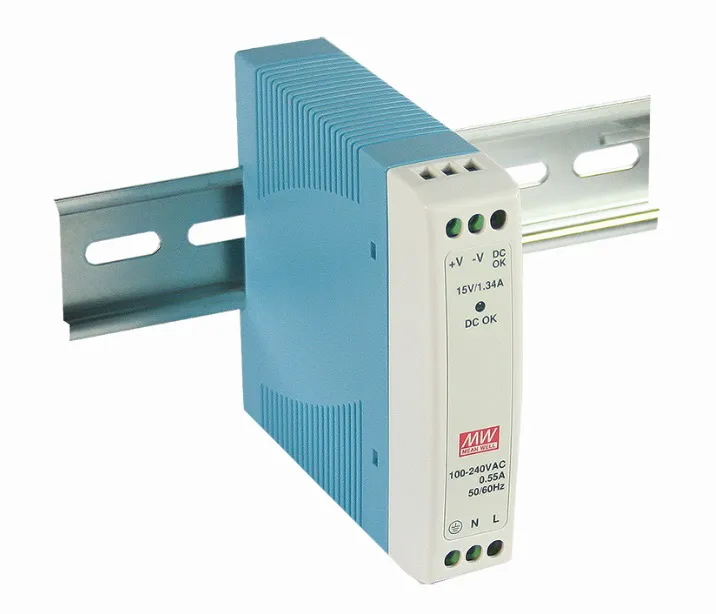

MDR-10 – Fonte de Alimentação Chaveada 10 Watts, Trilho DIN

Fonte 24V para Trilho DIN da Meanwell

Família EDR

A família EDR da Meanwell é uma linha de fontes de alimentação de trilho DIN, projetada especificamente para aplicações industriais onde não somente o espaço é limitado, mas também o custo é relevante. Outra característica importante é a alta eficiência e confiabilidade.

Estas fontes de alimentação são conhecidas por seu design compacto, tornando-as perfeitas para instalação em painéis de controle e ambientes industriais onde o espaço é um recurso valioso. A família EDR oferece uma variedade de modelos com diferentes potências, de 75 a 120 Watts, garantindo uma ampla gama de opções para atender às necessidades específicas de energia em diversas aplicações industriais.

Cada unidade é construída para suportar ambientes desafiadores, com uma ênfase na durabilidade e conformidade com os rigorosos padrões de segurança tais como UL508, TUV EN62368-1 aprovado; (de acordo com EN60204-1) BS EN/ BS EN/ , EAC TP TC 004, BSMI CNS14336-1. A Fonte 24V para Trilho DIN da família EDR da Meanwell é a escolha ideal para quem busca uma solução de energia confiável, eficiente e com design que economiza espaço para seus sistemas industriais.

Temos os seguintes modelos de Fonte 24V para Trilho DIN da família EDR:

  • EDR-75-24 – Fonte de Alimentação Industrial Chaveada de 75Watts, Fonte 24V para Trilho DIN, Sem PFC, baixo custo, com Entrada Universal.
  • EDR-120-24 – Fonte de Alimentação Industrial Chaveada de 120Watts, 24VDC de Saída, Sem PFC, baixo custo, com Entrada Universal e Montagem em trilho DIN
  • EDR-150-24 – Fonte de Alimentação Industrial Chaveada de 150Watts, 24VDC de Saída, Sem PFC, baixo custo, com Entrada Universal e Montagem em trilho DIN

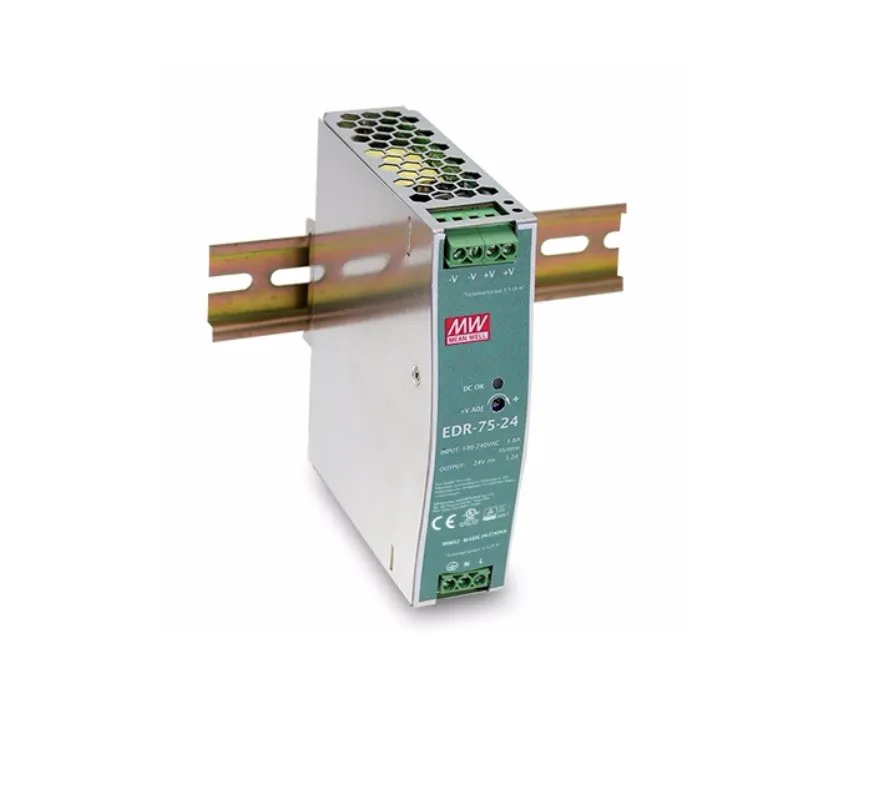

EDR-75 – Fonte de Alimentação Chaveada 75Watts, Trilho DIN

Fonte 24V para Trilho DIN da Meanwell

Família NDR

A família NDR da Meanwell é uma série renomada de Fonte 24V para Trilho DIN, meticulosamente projetada para atender às exigências de ambientes industriais onde o espaço é um fator preponderante. Estas fontes de alimentação se distinguem pelo seu design robusto e e muito compacto, oferecendo uma solução eficiente e confiável para aplicações que exigem economia de espaço sem comprometer a qualidade.

Com uma gama variada de potências, de 75 a 240Watts, a família NDR da Meanwell é capaz de atender a uma ampla gama de necessidades energéticas, desde pequenos dispositivos até sistemas mais complexos. A ênfase na eficiência energética e na durabilidade faz da família NDR uma escolha preferencial para profissionais que procuram uma Fonte 24V para Trilho DIN confiável, que possa suportar as condições rigorosas do ambiente industrial. Projetadas com os mais rígidos padrões de segurança tais como UL508, TUV BS EN/EN62368-1 aprovada; (de acordo com BS EN/EN60204-1) EAC TP TC 004. Esta família é ideal para uma variedade de aplicações.

Temos os seguintes modelos de Fonte 24V para Trilho DIN da família NDR:

NDR-75-24 – Fonte de Alimentação Industrial Chaveada de 75Watts, 24VDC de Saída, Sem PFC, tipo fina (slim), com Entrada Universal e Montagem em trilho DIN

NDR-120-24 – Fonte de Alimentação Industrial Chaveada de 120Watts, 24VDC de Saída, Sem PFC, tipo fina (slim), com Entrada Universal e Montagem em trilho DIN

NDR-240-24 – Fonte de Alimentação Industrial Chaveada de 240Watts, 24VDC de Saída, Sem PFC, tipo fina (slim), com Entrada Universal e Montagem em trilho DIN

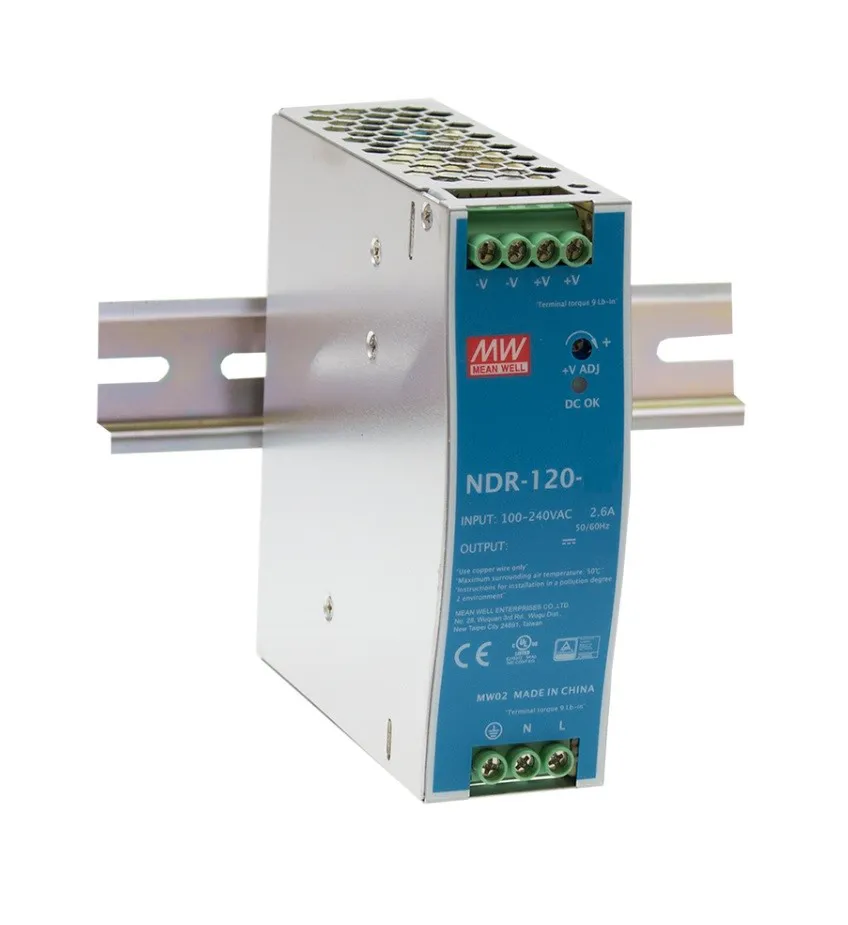

NDR-120 – Fonte de Alimentação Chaveada 120Watts, Trilho DIN

Fonte 24V para Trilho DIN da Meanwell

Família SDR

A família SDR da Meanwell representa uma série avançada de Fonte 24V para Trilho DIN, projetada para atender às necessidades mais exigentes dos ambientes industriais modernos. Essas fontes se destacam pela sua alta eficiência (>91%), desempenho confiável e design compacto, que as tornam ideais para instalações em espaços reduzidos. A família SDR é especialmente valorizada por sua capacidade de operar com eficácia em uma ampla faixa de temperaturas, garantindo um fornecimento de energia estável e seguro sob diversas condições operacionais, como por exemplo, suportar sobrecargas de até 150% da potência nominal. São ainda dotadas de circuito de PFC ativo (exceto modelo SDR-75).

Com modelos que variam em termos de potência de 75 a 960 Watts e especificações técnicas, a família SDR atende a uma ampla gama de aplicações industriais, desde automação até controle de processos. Cada unidade é projetada com um rigoroso padrão de qualidade, incorporando proteções contra sobrecarga, sobretensão e curto-circuito, o que assegura um desempenho duradouro e seguro. A série SDR da Meanwell é a escolha ideal para profissionais que procuram uma solução robusta, eficiente e de alta qualidade para as suas necessidades de fornecimento de energia em ambientes industriais.

Temos os seguintes modelos de Fonte 24V para Trilho DIN da família SDR:

  • SDR-75-24 – Fonte de Alimentação Industrial Chaveada de 75Watts, 24VDC de Saída, Sem Circuito PFC ativo, com Entrada Universal e Montagem em trilho DIN
  • SDR-120-24 – Fonte de Alimentação Industrial Chaveada de 120Watts, 24VDC de Saída, Com Circuito PFC ativo, com Entrada Universal e Montagem em trilho DIN
  • SDR-240-24 – Fonte de Alimentação Industrial Chaveada de 240Watts, 24VDC de Saída, Com Circuito PFC ativo, com Entrada Universal e Montagem em trilho DIN
  • SDR-480-24 – Fonte de Alimentação Industrial Chaveada de 480Watts, 24VDC de Saída, Com Circuito PFC ativo, com Entrada Universal e Montagem em trilho DIN
  • SDR-480P-24 – Fonte de Alimentação Industrial Chaveada de 480Watts, 24VDC de Saída, Com Circuito PFC ativo, com Entrada Universal, Função adicional de Paralelismo e Montagem em trilho DIN
  • SDR-960-24 – Fonte de Alimentação Industrial Chaveada de 960Watts, 24VDC de Saída, Com Circuito PFC ativo, com Entrada Universal e Montagem em trilho DIN

SDR-75 – Fonte de Alimentação Chaveada 75Watts, Função PFC, Trilho DIN

Fonte 24V para Trilho DIN da Meanwell

Família TDR

A família TDR da Meanwell é uma série inovadora de Fonte 24V para Trilho DIN, especialmente projetada para atender às demandas desafiadoras de aplicações industriais com entrada trifásica (3∅). Essas fontes de alimentação destacam-se pela sua excepcional eficiência (em torno de 94%), confiabilidade e adaptabilidade, sendo ideais para ambientes onde o espaço é limitado e a eficiência energética é uma prioridade. A família TDR oferece uma variedade de modelos com diferentes potências, de 240 a 960 Watts e rígidas especificações, garantindo assim flexibilidade e adequação a uma ampla gama de necessidades industriais.

Cada unidade na família TDR é caracterizada por seu design compacto e robusto, que permite uma instalação e manutenção facilitadas, mesmo em painéis de controle densamente povoados. Além disso, esta Fonte 24V para Trilho DIN é projetadas para suportar as rigorosas condições de operação industrial, incluindo variações de temperatura e ambientes de alta demanda. Com características como proteção contra sobrecarga, sobretensão e curto-circuito, a família TDR da Meanwell assegura um fornecimento de energia estável e seguro, tornando-se uma escolha confiável para uma vasta gama de aplicações industriais.

Temos os seguintes modelos de Fonte 24V para Trilho DIN da família TDR:

  • TDR-480-24 – Fonte de Alimentação Industrial Chaveada de 480Watts, 24VDC de Saída, Com Circuito PFC ativo, com Entrada Trifásica e Montagem em trilho DIN
  • TDR-240-24 – Fonte de Alimentação Industrial Chaveada de 480Watts, 24VDC de Saída, Com Circuito PFC ativo, com Entrada Trifásica e Montagem em trilho DIN
  • TDR-960-24 – Fonte de Alimentação Industrial Chaveada de 480Watts, 24VDC de Saída, Com Circuito PFC ativo, com Entrada Trifásica e Montagem em trilho DIN

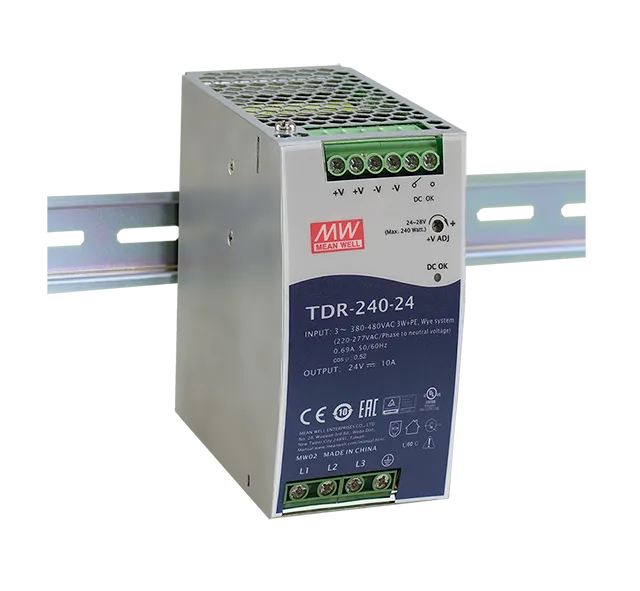

TDR-240 – Trilho DIN industrial trifásico fino de 240 W com função PFC

Fonte 24V para Trilho DIN da Meanwell

Família WDR

A família WDR da Meanwell é uma linha exclusiva de Fonte 24V para Trilho DIN, concebida especificamente para lidar com as flutuações amplas de tensão frequentemente encontradas em ambientes industriais. A entrada pode ser tanto monofásica como bifásica (1∅ ou 2∅ , entrada de 180~550VAC). Esta família é altamente valorizada por sua capacidade excepcional de operar de forma confiável em uma ampla gama de tensões de entrada, tornando-a ideal para aplicações que enfrentam variações significativas de energia.

A Fonte 24V para Trilho DIN WDR é projetada com um foco na flexibilidade e durabilidade, oferecendo soluções eficazes para as complexidades dos sistemas industriais modernos. Cada modelo dentro desta família é construído para suportar ambientes industriais rigorosos, garantindo um desempenho estável e contínuo, mesmo sob condições extremas. Além de sua robustez, a série WDR é conhecida por sua eficiência energética e design compacto, que facilita a instalação em espaços limitados, sem comprometer a qualidade ou a funcionalidade. Ideal para uma ampla gama de aplicações industriais, a família WDR da Meanwell exemplifica a combinação de inovação técnica e confiabilidade, essencial para o fornecimento de energia em ambientes industriais desafiadores.

Temos os seguintes modelos de Fonte 24V para Trilho DIN da família WDR:

  • WDR-60-24 – Fonte de Alimentação Industrial Chaveada de 60Watts, 24VDC de Saída, Sem Circuito PFC ativo, com Entrada Mono ou Bifásica e Montagem em trilho DIN
  • WDR-120-24 – Fonte de Alimentação Industrial Chaveada de 60Watts, 24VDC de Saída, Com Circuito PFC ativo, com Entrada Mono ou Bifásica e Montagem em trilho DIN
  • WDR-240-24 – Fonte de Alimentação Industrial Chaveada de 240Watts, 24VDC de Saída, Com Circuito PFC ativo, com Entrada Mono ou Bifásica e Montagem em trilho DIN
  • WDR-480-24 – Fonte de Alimentação Industrial Chaveada de 480Watts, 24VDC de Saída, Com Circuito PFC ativo, com Entrada Mono ou Bifásica e Montagem em trilho DIN

WDR-60 – Fonte de alimentação industrial em trilho DIN de entrada ultra larga de 60 W

Fonte 24V para Trilho DIN da Meanwell

Conclusão

Neste artigo apresentamos uma parte das famílias da Meanwell que tem a opção da saída de 24V, e com montagem em trilho DIN e várias diferentes potências, de 10 a 240 Watts.Para aplicações, onde o custo é o fator principal, a família HDR e a família EDR são as mais adequadas. A família HDR mais voltada à aplicações residenciais e de automação predial, e a família EDR voltada à aplicações industriais.

Quando se necessita de uma Fonte 24V para Trilho DIN com entrada trifásica, a escolha correta é a familia TDR, com uma faixa de potência de 240 a 960 Watts.

Podemos concluir, que diante de tantas opções, a Meanwell abrange todas as possibilidades de aplicações residenciais e industriais com a possibilidade da Fonte 24V para Trilho DIN.
