Introdução ao IEC 60870-5-104
O protocolo IEC 60870-5-104 é uma norma internacional que estabelece as diretrizes para a comunicação entre sistemas de controle e monitoramento de processos industriais. Ele define a estrutura e os procedimentos para a troca de informações entre sistemas de automação e dispositivos remotos.
Neste artigo, exploraremos as principais características do protocolo IEC 60870-5-104, como ele funciona, sua importância na automação e controle de processos, sua comparação com outros protocolos de comunicação, suas aplicações em diferentes setores industriais, bem como as vantagens e benefícios que ele oferece para as empresas.
O Que é IEC 60870-5-104?
O IEC 60870-5-104 é um protocolo de comunicação utilizado para a troca de dados em tempo real entre sistemas de controle e dispositivos remotos, como relés, medidores e controladores de processo. Ele foi desenvolvido pelo comitê técnico IEC TC57 e é amplamente utilizado na indústria de energia elétrica, automação de processos e sistemas de monitoramento.
O protocolo IEC 60870-5-104 é uma evolução do protocolo IEC 60870-5-101, que é utilizado para comunicação serial assíncrona. A principal diferença entre os dois protocolos é que o IEC 60870-5-104 utiliza comunicação TCP/IP para troca de dados, o que o torna mais rápido e confiável.

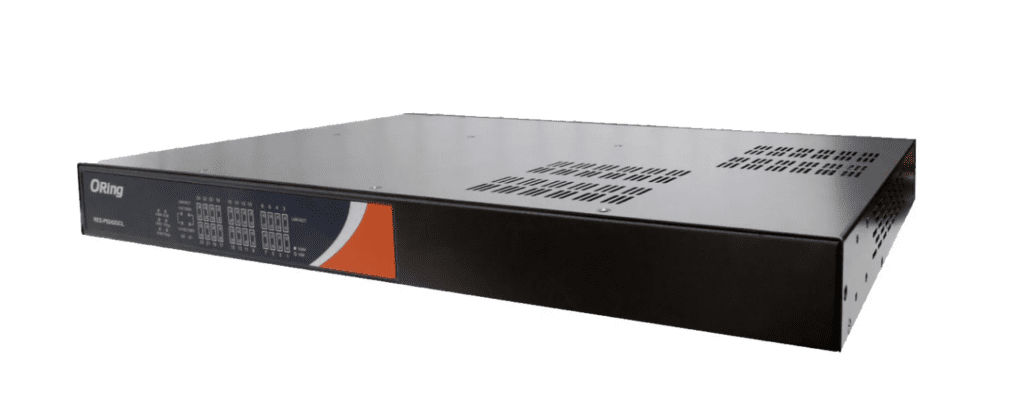

RES-P9242GCL-HV – Switch Ethernet Industrial Gerenciável IEC 61850-3 e IEEE 1613 com 26 Portas
Principais características do protocolo
O IEC 60870-5-104 possui várias características que o tornam adequado para comunicação em ambientes industriais. Algumas das principais características são:
Comunicação em tempo real: O protocolo permite a troca de dados em tempo real, o que é essencial para o controle de processos industriais. Isso significa que os sistemas de controle podem receber informações atualizadas sobre o estado de dispositivos remotos e enviar comandos imediatos.
Confiabilidade: O IEC 60870-5-104 utiliza protocolos de transporte confiáveis, como o TCP/IP, o que garante que os dados sejam entregues de forma segura e sem erros. Além disso, o protocolo possui mecanismos de recuperação de falhas, como retransmissão de pacotes perdidos e confirmação de recebimento.
Segurança: O protocolo oferece recursos de segurança, como criptografia de dados e autenticação de dispositivos remotos. Isso garante que a comunicação entre os sistemas de controle e os dispositivos remotos seja protegida contra interceptação e ataques maliciosos.
Flexibilidade: O IEC 60870-5-104 suporta diferentes tipos de dados, como dados analógicos, dados binários e comandos de controle. Isso permite que ele seja utilizado em uma ampla gama de aplicações industriais, desde a monitoração e controle de energia elétrica até o monitoramento de processos químicos.
Como o IEC 60870-5-104 funciona?
O IEC 60870-5-104 utiliza uma arquitetura cliente-servidor para a comunicação entre sistemas de controle e dispositivos remotos. O sistema de controle é o cliente, que envia comandos e solicita informações aos dispositivos remotos, que atuam como servidores, respondendo às solicitações e enviando informações atualizadas.
A comunicação entre o sistema de controle e os dispositivos remotos é estabelecida através de uma conexão TCP/IP. O protocolo utiliza o conceito de mensagens, onde cada mensagem contém um conjunto de informações a serem trocadas entre os sistemas.
As mensagens do IEC 60870-5-104 são divididas em três tipos principais: mensagens de controle, mensagens de monitoração e mensagens de confirmação. As mensagens de controle são utilizadas para enviar comandos aos dispositivos remotos, as mensagens de monitoração são utilizadas para solicitar informações sobre o estado dos dispositivos e as mensagens de confirmação são utilizadas para confirmar a recepção das mensagens.
O protocolo também utiliza mecanismos de sincronização para garantir que os sistemas de controle e os dispositivos remotos estejam sincronizados em termos de tempo. Isso é importante para garantir que as ações de controle sejam realizadas no momento correto e que as informações sejam atualizadas em tempo real.

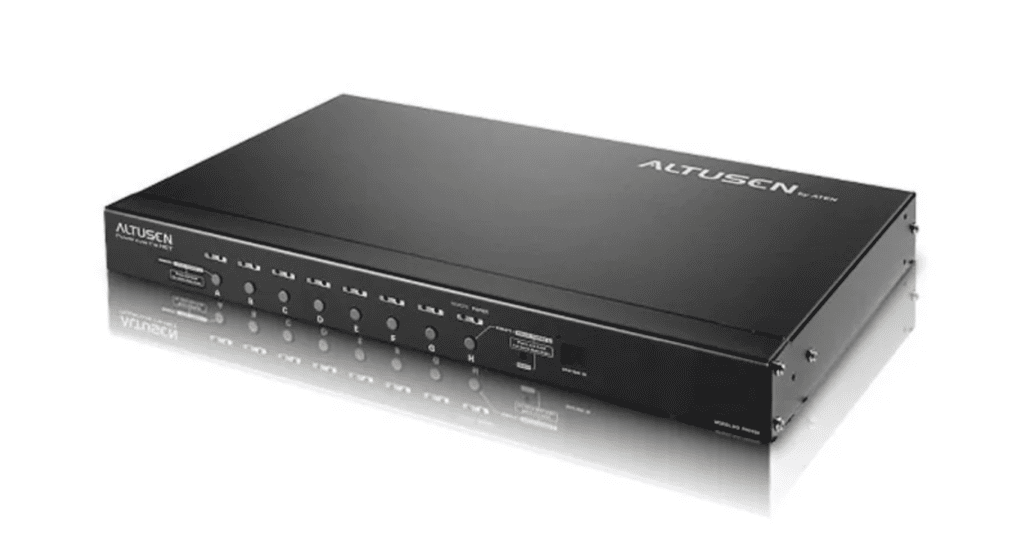

PN9108 – Unidade de Controle Master para 8 Tomadas AC, por TCP/IP, 100~120Vac
Importância na automação e controle de processos
O protocolo IEC 60870-5-104 desempenha um papel fundamental na automação e controle de processos industriais. Ele permite a troca de informações em tempo real entre os sistemas de controle e os dispositivos remotos, o que é essencial para o monitoramento e controle eficiente de processos.
Uma das principais aplicações do protocolo é na indústria de energia elétrica, onde é utilizado para monitorar e controlar subestações, geradores e outros equipamentos elétricos. O protocolo permite que os sistemas de controle recebam informações atualizadas sobre o estado dos equipamentos, como tensão, corrente e frequência, e enviem comandos de controle para ajustar a operação dos equipamentos.
Além disso, o IEC 60870-5-104 também é amplamente utilizado na automação de processos industriais, como a indústria química, petroquímica, água e saneamento, entre outros. O protocolo permite que os sistemas de controle monitorem e controlem variáveis de processo, como temperatura, pressão, vazão e nível, garantindo o funcionamento seguro e eficiente dos processos industriais.
Comparação com outros protocolos de comunicação
Existem vários outros protocolos de comunicação utilizados na indústria para a troca de dados entre sistemas de controle e dispositivos remotos. Cada protocolo possui suas próprias características e é adequado para diferentes aplicações.
Uma das principais diferenças entre o IEC 60870-5-104 e outros protocolos, como o Modbus e o DNP3, é a forma como os dados são transmitidos. Enquanto o Modbus e o DNP3 utilizam comunicação serial, o IEC 60870-5-104 utiliza comunicação TCP/IP, o que o torna mais rápido e confiável.
Além disso, o IEC 60870-5-104 possui recursos de segurança mais avançados do que o Modbus e o DNP3. Ele oferece criptografia de dados e autenticação de dispositivos remotos, o que garante a integridade e confidencialidade das informações trocadas.
Outra diferença importante é a flexibilidade do protocolo. Enquanto o Modbus e o DNP3 são mais adequados para aplicações simples e de baixa complexidade, o IEC 60870-5-104 suporta diferentes tipos de dados e é adequado para aplicações mais complexas, que exigem monitoramento e controle de várias variáveis de processo.

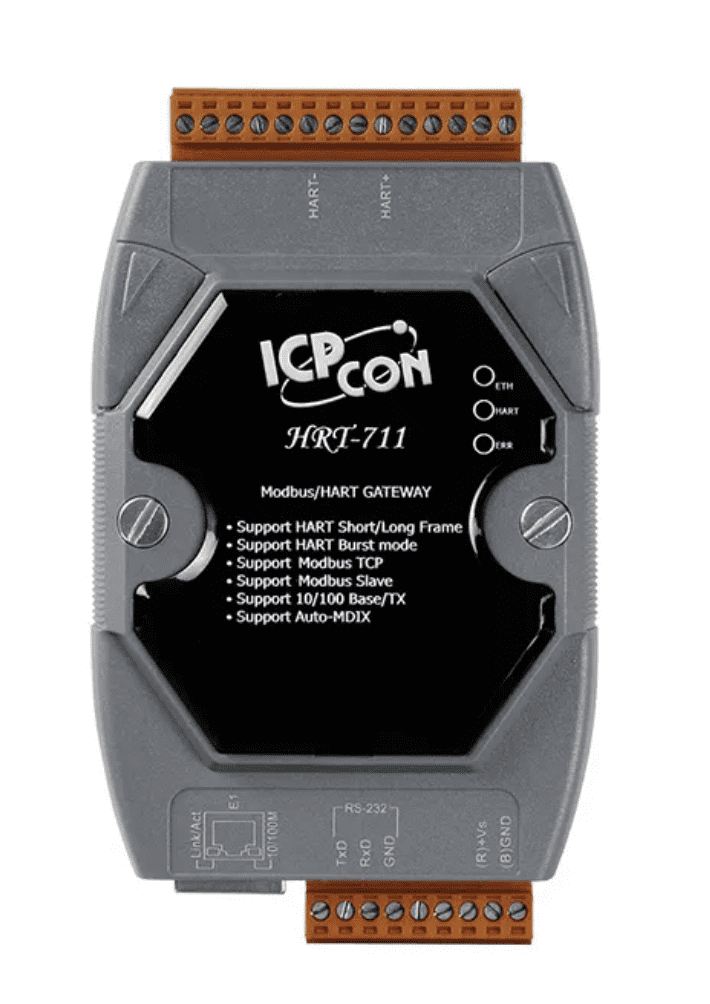

HRT-711 – Gateway Modbus TCP/UDP para HART
Aplicações em diversos setores industriais
O protocolo IEC 60870-5-104 possui uma ampla gama de aplicações em diversos setores industriais. Algumas das principais aplicações do protocolo são:
Indústria de energia elétrica: O protocolo é amplamente utilizado na indústria de energia elétrica para monitorar e controlar subestações, geradores, transformadores e outros equipamentos elétricos. Ele permite que os sistemas de controle recebam informações em tempo real sobre o estado dos equipamentos e enviem comandos para ajustar a operação dos equipamentos.
Indústria química e petroquímica: O protocolo é utilizado na automação de processos na indústria química e petroquímica para monitorar e controlar variáveis de processo, como temperatura, pressão e vazão. Ele garante o funcionamento seguro e eficiente dos processos industriais, evitando falhas e minimizando o tempo de parada.
Indústria de água e saneamento: O protocolo é utilizado na automação de sistemas de água e saneamento para monitorar e controlar estações de tratamento de água e de tratamento de esgoto. Ele permite que os sistemas de controle monitorem o nível de água, a qualidade da água e o funcionamento dos equipamentos, garantindo a operação eficiente dos sistemas.
Indústria de transporte: O protocolo é utilizado na automação de sistemas de transporte, como metrôs e trens, para monitorar e controlar os sistemas de sinalização e controle de tráfego. Ele permite que os sistemas de controle recebam informações em tempo real sobre a localização dos trens e enviem comandos para garantir a segurança e eficiência do transporte.
Vantagens e benefícios para empresas
O uso do protocolo IEC 60870-5-104 oferece várias vantagens e benefícios para as empresas que o adotam. Algumas das principais vantagens são:
Maior eficiência operacional: O protocolo permite que os sistemas de controle recebam informações atualizadas em tempo real sobre o estado dos dispositivos remotos. Isso permite que as empresas identifiquem rapidamente problemas e tomem medidas corretivas, minimizando o tempo de parada e aumentando a eficiência operacional.
Maior confiabilidade: O protocolo utiliza protocolos de transporte confiáveis, como o TCP/IP, o que garante que os dados sejam entregues de forma segura e sem erros. Além disso, o protocolo possui mecanismos de recuperação de falhas, como retransmissão de pacotes perdidos, o que aumenta a confiabilidade da comunicação.
Redução de custos: O uso do protocolo IEC 60870-5-104 permite que as empresas monitorem e controlem seus processos de forma mais eficiente, o que pode levar a uma redução nos custos operacionais. Por exemplo, as empresas podem identificar rapidamente falhas ou problemas de desempenho em equipamentos e tomar medidas corretivas antes que ocorram falhas catastróficas, evitando assim custos com reparos e tempo de parada.
Melhoria na segurança: O protocolo oferece recursos avançados de segurança, como criptografia de dados e autenticação de dispositivos remotos. Isso garante que a comunicação entre os sistemas de controle e os dispositivos remotos seja protegida contra interceptação e ataques maliciosos, aumentando a segurança dos processos industriais.
Considerações finais sobre o IEC 60870-5-104
O protocolo IEC 60870-5-104 é uma norma internacional importante na automação e controle de processos industriais. Ele oferece uma comunicação confiável e em tempo real entre sistemas de controle e dispositivos remotos, possibilitando o monitoramento e controle eficiente de processos em diversos setores industriais.
O protocolo possui várias características que o tornam adequado para aplicações industriais, como a comunicação em tempo real, a confiabilidade, a segurança e a flexibilidade. Ele também oferece várias vantagens e benefícios para as empresas, como maior eficiência operacional, maior confiabilidade, redução de custos e melhoria na segurança.
Com sua ampla gama de aplicações e seus recursos avançados, o IEC 60870-5-104 é uma escolha ideal para empresas que buscam melhorar a eficiência e a confiabilidade de seus processos industriais. Sua adoção pode trazer benefícios significativos para as empresas, permitindo que elas se tornem mais competitivas e eficientes no mercado.

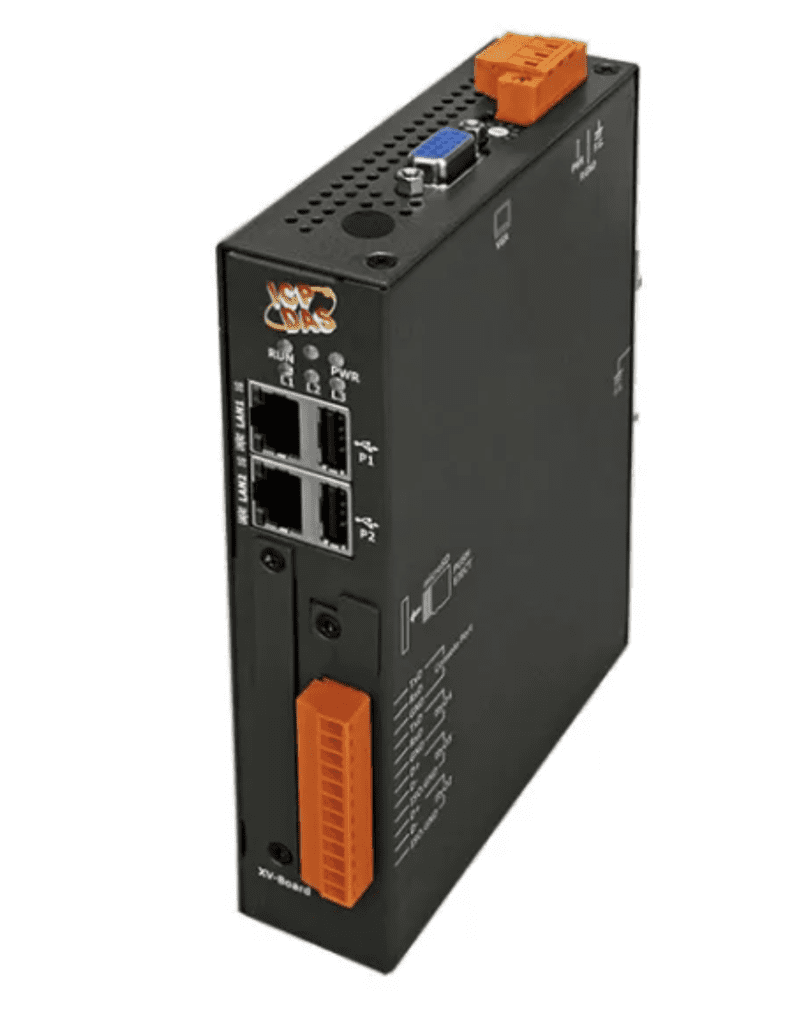

IEC850-211-S – Gateway Modbus TCP para IEC-61850
Conclusão
O protocolo IEC 60870-5-104 é uma norma internacional que estabelece as diretrizes para a comunicação entre sistemas de controle e dispositivos remotos na automação e controle de processos industriais. Ele oferece uma comunicação confiável e em tempo real, possibilitando o monitoramento e controle eficiente de processos em diferentes setores industriais.
Com suas características, como comunicação em tempo real, confiabilidade, segurança e flexibilidade, o protocolo IEC 60870-5-104 se destaca em comparação com outros protocolos de comunicação, como o Modbus e o DNP3. Ele oferece vantagens e benefícios para as empresas, como maior eficiência operacional, confiabilidade, redução de custos e melhoria na segurança.
Com sua ampla gama de aplicações, o protocolo é utilizado em diversos setores industriais, como a indústria de energia elétrica, indústria química e petroquímica, indústria de água e saneamento e indústria de transporte.
O protocolo IEC 60870-5-104 é uma escolha ideal para empresas que buscam melhorar a eficiência e a confiabilidade de seus processos industriais. Sua adoção pode trazer benefícios significativos, permitindo que as empresas se tornem mais competitivas e eficientes no mercado.
