Como Fazer o Condicionamento do Sinal de Um Termopar
Como Fazer o Condicionamento do Sinal de Um Termopar

Condicionamento de Termopar – Introdução

O condicionamento do sinal de um termopar é um processo essencial para obter medições precisas e confiáveis em sistemas que utilizam esse tipo de sensor de temperatura. Um termopar consiste em dois fios metálicos de materiais diferentes, unidos em uma extremidade, conhecida como junção de medição, e conectados a um sistema de medição.

Quando a junção de medição é exposta a uma variação de temperatura, uma diferença de potencial é gerada entre os fios do termopar, criando um sinal elétrico proporcional à temperatura. No entanto, esse sinal cru precisa ser condicionado para eliminar ruídos e interferências, além de ser amplificado para se obter uma leitura precisa da temperatura. Neste artigo, vamos explorar em detalhes o que é o condicionamento do sinal, sua importância, princípios básicos, tipos de condicionamento e procedimentos adequados para otimizar o desempenho desse processo.

O que é um termopar e como funciona seu condicionamento

Um termopar é um tipo de sensor de temperatura que é amplamente utilizado em diversas aplicações industriais e científicas. Ele é composto por dois fios (ou cabos) metálicos de diferentes materiais, que são unidos em uma extremidade, chamada de junção de medição. A outra extremidade dos fios é conectada a um sistema de medição, como um voltímetro ou um controlador de temperatura. Quando a junção de medição é submetida a uma variação de temperatura, uma diferença de potencial é gerada entre os fios.

Essa diferença de potencial é conhecida como força eletromotriz (FEM) termoelétrica e é proporcional à diferença de temperatura entre a junção de medição e a referência de temperatura. No entanto, o sinal gerado pelo termopar é muito fraco e está sujeito a interferências e ruídos, o que pode comprometer a precisão da medição. Por isso, é necessário realizar o condicionamento do sinal do termopar antes de sua leitura e interpretação.

O condicionamento do sinal de um termopar é um processo que visa eliminar os ruídos e interferências presentes no sinal gerado pelo sensor, além de amplificar esse sinal para obter uma leitura precisa e confiável da temperatura. O condicionamento do sinal inclui etapas como amplificação, filtragem, linearização e compensação de junção de referência. A amplificação é necessária para amplificar o sinal fraco do termopar e torná-lo adequado para processamento posterior.

A filtragem é realizada para eliminar ruídos e interferências elétricas, garantindo que apenas o sinal do termopar seja processado. A linearização é necessária porque a relação entre a FEM termoelétrica e a temperatura não é linear para todos os tipos de termopares. A compensação de junção de referência é realizada para eliminar os efeitos da diferença de temperatura entre a junção de medição e a junção de referência, que é geralmente a extremidade fria do termopar.

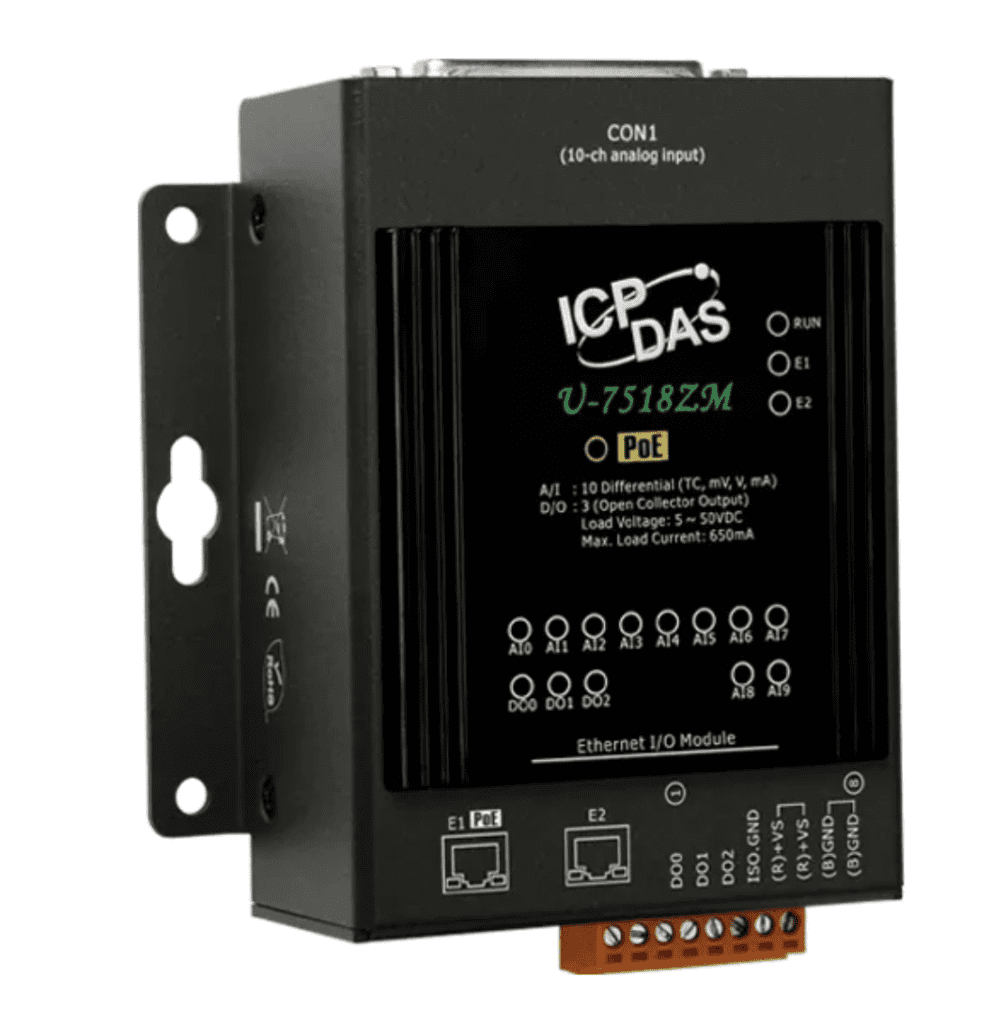

U-7518ZM/S – Módulo OPC UA com 10 Entradas Termopar, 3 Canais DO e 2 Ethernet Switch

Termopar, Como Fazer o Condicionamento

Importância do condicionamento do sinal em termopares

O condicionamento do sinal em termopares é de suma importância para garantir medições de temperatura precisas e confiáveis. Sem um adequado condicionamento, o sinal gerado pelo termopar pode ser afetado por ruídos e interferências elétricas, resultando em leituras errôneas e imprecisas. Além disso, a amplificação e linearização do sinal são necessárias para obter uma interpretação correta da temperatura medida. A compensação da junção de referência é essencial para eliminar os efeitos da diferença de temperatura entre a junção de medição e a junção de referência, garantindo uma leitura precisa da temperatura real. Portanto, o condicionamento do sinal de um termopar é fundamental para garantir a confiabilidade e precisão das medições de temperatura em diversas aplicações industriais e científicas.

Princípios básicos do condicionamento do sinal de um termopar

Existem diferentes princípios básicos que são utilizados no condicionamento. Esses princípios são aplicados para garantir uma leitura precisa e confiável da temperatura medida. Entre os princípios mais comuns estão a amplificação, a filtragem, a linearização e a compensação de junção de referência.

A amplificação é um princípio fundamental no condicionamento do sinal de um termopar. Como o sinal gerado pelo termopar é muito fraco, é necessário amplificá-lo para torná-lo adequado para processamento posterior. A amplificação pode ser realizada por meio de amplificadores operacionais ou circuitos amplificadores especializados. A amplificação adequada é essencial para garantir uma relação linear entre o sinal do termopar e a temperatura medida.

A filtragem é outra etapa importante no condicionamento do sinal de um termopar. A filtragem é utilizada para eliminar ruídos e interferências que podem afetar a leitura precisa da temperatura. Existem diferentes técnicas de filtragem que podem ser aplicadas, como filtros passa-baixa, filtros passa-alta, filtros notch, entre outros. A escolha da técnica de filtragem depende das características específicas do sistema e do tipo de ruído que está presente.

A linearização é um princípio fundamental no condicionamento do sinal de um termopar. A relação entre a FEM termoelétrica e a temperatura não é linear para todos os tipos de termopares. Portanto, é necessário aplicar uma correção para linearizar o sinal do termopar. Existem diferentes métodos de linearização que podem ser utilizados, como tabelas de correção, aproximações polinomiais, circuitos eletrônicos especializados, entre outros.

A compensação de junção de referência é outro princípio importante no condicionamento do sinal. A junção de medição está sujeita a uma diferença de temperatura em relação à junção de referência, que é geralmente a extremidade fria. Essa diferença de temperatura pode afetar a leitura da temperatura real. Portanto, é necessário compensar essa diferença de temperatura para obter uma leitura precisa. A compensação da junção de referência pode ser realizada por meio de circuitos eletrônicos ou dispositivos externos, como junções de referência de temperatura constante.

Termopar, Como Fazer o Condicionamento

Tipos de condicionamento de sinal para termopares

Existem diferentes tipos de condicionamento de sinal que podem ser utilizados para termopares, dependendo das necessidades específicas do sistema e das características. Alguns dos tipos mais comuns de condicionamento de sinal incluem a amplificação, filtragem, linearização e compensação de junção de referência.

A amplificação do sinal do termopar é uma etapa essencial no condicionamento. Como mencionado anteriormente, o sinal gerado pelo termopar é muito fraco e precisa ser amplificado para se obter uma leitura precisa da temperatura. A amplificação pode ser realizada utilizando amplificadores operacionais ou circuitos amplificadores especializados.

A filtragem é outra etapa importante no condicionamento do sinal. A filtragem é utilizada para eliminar ruídos e interferências do sinal, garantindo assim uma leitura precisa da temperatura. Existem diferentes técnicas de filtragem que podem ser utilizadas, como filtros passa-baixa, filtros passa-alta e filtros notch.

A linearização é necessária porque a relação entre a FEM termoelétrica e a temperatura não é linear para todos os tipos de termopares. A linearização pode ser realizada utilizando tabelas de correção, aproximações polinomiais ou circuitos eletrônicos especializados. A escolha do método de linearização depende do tipo utilizado e da precisão desejada.

A compensação de junção de referência é outra etapa importante no condicionamento do sinal. A compensação de junção de referência é necessária para eliminar os efeitos da diferença de temperatura entre a junção de medição e a referência de temperatura. Essa compensação pode ser realizada utilizando circuitos eletrônicos ou dispositivos externos, como junções de referência de temperatura constante.

Procedimentos para o condicionamento adequado do sinal

Para garantir um condicionamento adequado do sinal de um termopar, é importante seguir alguns procedimentos específicos. Esses procedimentos ajudam a garantir a precisão e confiabilidade das medições de temperatura.

O primeiro passo no condicionamento do sinal é verificar a integridade dos cabos do termopar. É importante garantir que os cabos estejam em boas condições, sem danos ou rupturas, para evitar medições imprecisas ou falhas no sistema.

Em seguida, é necessário escolher o tipo correto de amplificador de sinal para o termopar utilizado. Existem amplificadores específicos para cada tipo de termopar, levando em consideração as características do material e a faixa de temperatura de operação. A escolha do amplificador correto é fundamental para obter uma leitura precisa da temperatura.

Após a amplificação do sinal, é necessário filtrar o sinal para eliminar ruídos e interferências. A escolha do tipo de filtro depende das características específicas do sistema e do tipo de ruído que está presente. É importante utilizar filtros adequados para garantir a qualidade do sinal e evitar distorções na leitura da temperatura.

Além disso, é importante realizar a linearização do sinal para compensar as não-linearidades características do termopar. A linearização pode ser realizada utilizando tabelas de correção, aproximações polinomiais ou circuitos eletrônicos especializados. A escolha do método adequado depende do tipo de termopar utilizado e da precisão desejada.

Por fim, é necessário compensar a diferença de temperatura entre a junção de medição e a junção de referência. Isso pode ser feito utilizando circuitos eletrônicos ou dispositivos externos, como junções de referência de temperatura constante. A compensação da junção de referência é importante para garantir uma leitura precisa e confiável da temperatura real.

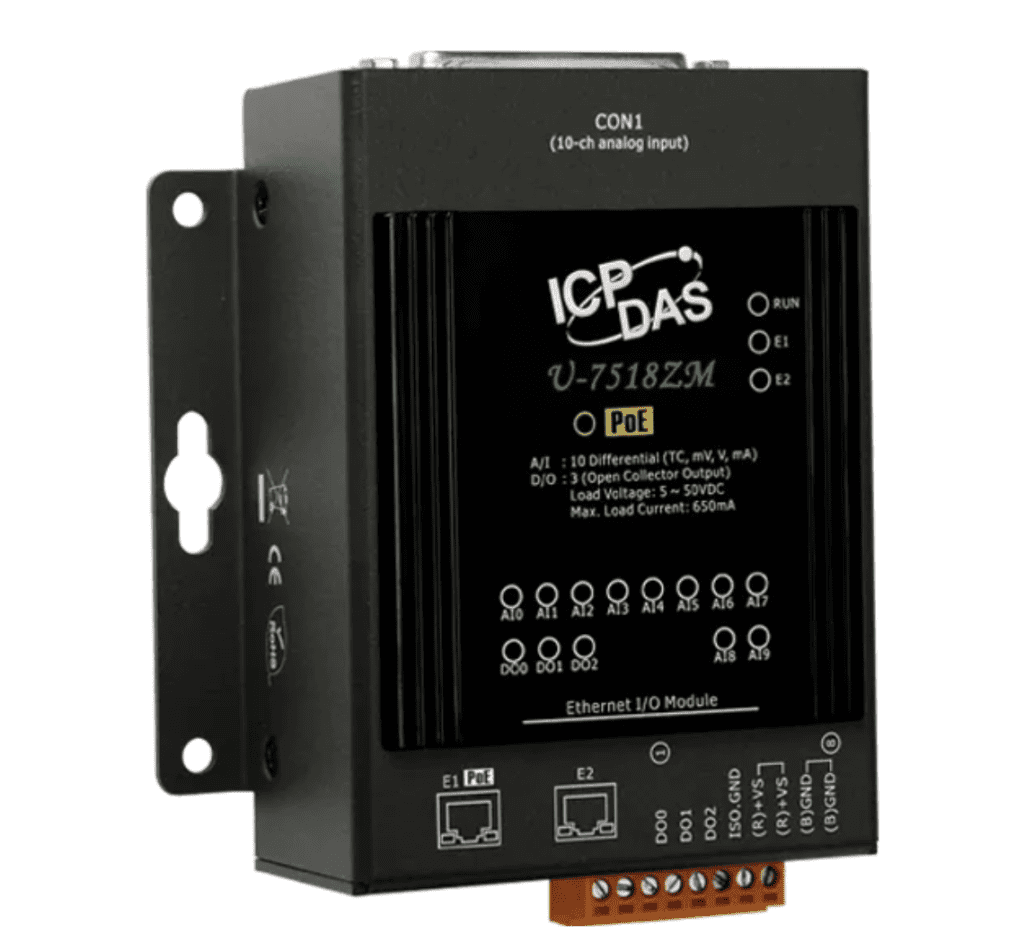

U-7518ZM/S2 – Módulo OPC UA com 10 Entradas Termopar, 3 Canais DO e 2 Ethernet Switch

Termopar, Como Fazer o Condicionamento

Considerações importantes no condicionamento do sinal

Ao realizar o condicionamento do sinal, é importante levar em consideração algumas considerações importantes para garantir medições precisas e confiáveis.

Uma consideração importante é a escolha do tipo correto de termopar para a aplicação desejada. Existem diferentes tipos de termopares, cada um com suas próprias características de temperatura, faixa de operação e precisão. É importante escolher o tipo certo de termopar para garantir a adequação do sistema às necessidades específicas.

Outra consideração importante é a escolha do amplificador de sinal adequado para o termopar utilizado. Cada tipo de termopar requer um amplificador específico, levando em consideração as características do material e a faixa de temperatura de operação. A escolha do amplificador correto é fundamental para garantir uma leitura precisa e confiável da temperatura.

Além disso, é importante garantir que os cabos estejam em boas condições, sem danos ou rupturas. Cabos danificados podem levar a medições imprecisas ou falhas no sistema. É recomendado realizar inspeções regulares nos cabos do termopar e substituí-los se necessário.

Outra consideração importante é a calibração regular do sistema de medição. A calibração é necessária para garantir a precisão e a confiabilidade das medições de temperatura. A calibração pode ser realizada por meio de comparação com um padrão de referência ou utilizando um simulador de termopar calibrado.

Por fim, é importante seguir as diretrizes e recomendações do fabricante do termopar e do sistema de condicionamento de sinal. Essas diretrizes fornecem informações importantes sobre a instalação, operação e manutenção do sistema, garantindo que ele funcione corretamente e forneça medições precisas e confiáveis.

Conclusão

O condicionamento do sinal de um termopar é um processo fundamental para garantir medições precisas e confiáveis de temperatura. Esse processo envolve amplificação, filtragem, linearização e compensação da junção de referência do sinal gerado pelo termopar. Ao seguir os procedimentos adequados e levar em consideração as considerações importantes, é possível otimizar o condicionamento do sinal e obter leituras precisas e confiáveis da temperatura. A escolha do tipo correto, amplificação adequada, filtragem adequada, linearização correta e compensação adequada da junção de referência são fundamentais para o sucesso do condicionamento do sinal de um termopar. Portanto, é importante seguir as diretrizes do fabricante e realizar a calibração regular do sistema para garantir a precisão e a confiabilidade das medições de temperatura.
