A Importância da RS-485 na Indústria

A Importância da RS-485 na Indústria

Introdução

Esta interface tem desempenhado um papel fundamental na indústria desde a sua introdução. Este padrão de comunicação é notável pela sua robustez e capacidade de operar em ambientes industriais extremos. Através deste artigo, exploraremos a importância desta interface, detalhando suas características técnicas, vantagens, aplicações e os desafios enfrentados em sua implementação, além de vislumbrar seu futuro na indústria.

Visão Geral da RS-485 e Seu Papel Industrial

A RS-485 é uma especificação para sistemas de comunicação em série que suporta redes multipontos e é amplamente adotada em aplicações industriais. Esta interface permite a comunicação a longas distâncias e em ambientes com altos níveis de interferência eletromagnética. Graças a essas características, tornou-se uma escolha preferencial para a automação industrial e controle de processos.

Na indústria, a RS-485 é utilizada para conectar diversos dispositivos como sensores, atuadores, controladores lógicos programáveis (PLCs) e outros equipamentos de automação. A capacidade de suportar múltiplos dispositivos em uma única rede simplifica a infraestrutura de comunicação e reduz custos.

Além disso, a RS-485 suporta taxas de transmissão de dados elevadas e distâncias de até 1200 metros, o que é ideal para grandes instalações industriais. Essa flexibilidade torna a RS-485 uma solução versátil e escalável para as necessidades crescentes de comunicação industrial.

Fundamentos Técnicos desta Interface

A RS-485 utiliza uma transmissão diferencial, o que significa que os dados são transmitidos através de dois fios, cada um carregando um sinal que é o inverso do outro. Esta técnica aumenta a imunidade a ruídos, pois o ruído que afeta um fio tende a afetar o outro igualmente, sendo cancelado no receptor.

Este padrão é capaz de operar em modo half-duplex ou full-duplex, permitindo comunicação bidirecional. No modo half-duplex, os dispositivos podem tanto enviar quanto receber dados, mas não simultaneamente, enquanto no full-duplex, os dados podem fluir em ambas as direções ao mesmo tempo.

Outra característica importante da RS-485 é sua capacidade de suportar até 32 dispositivos num único barramento de comunicação. Isso é possível graças ao uso de transceptores com alta impedância de entrada, que minimizam a carga sobre o barramento, mesmo quando múltiplos dispositivos estão conectados.

Atualmente, existem transceivers que suportam até 256 dispositivos na mesma rede. O número de dispositivos está diretamente ligado à uma especificação do IC chamada de “fanout”. Existem ainda dispositivos que aumentam o número de pontos na rede, e estes são chamados de repetidores.

LR-7510 – Módulo Isolador e Repetidor RS-485, Isolação 3000Vdc

LR-7510 - Módulo Isolador e Repetidor RS-485, Isolação 3000Vdc

Vantagens da RS-485 em Ambientes Industriais

A principal vantagem da RS-485 em ambientes industriais é sua robustez em face de interferências eletromagnéticas, o que é comum em fábricas que utilizam equipamentos elétricos pesados. A capacidade de manter a integridade do sinal em tais condições é crucial para a confiabilidade dos sistemas de automação.

Adicionalmente, a RS-485 é altamente versátil, sendo compatível com vários protocolos de comunicação industrial, o que permite sua integração em diversas plataformas e sistemas existentes. Isso facilita a expansão ou modernização de sistemas sem a necessidade de substituir totalmente a infraestrutura de comunicação.

A eficiência de custo também é uma vantagem significativa, dado que a RS-485 utiliza cabos de par trançado, que são relativamente baratos e fáceis de instalar e manter. Comparado com outras tecnologias que requerem cabos coaxiais ou fibra óptica, a RS-485 apresenta uma solução mais econômica para comunicação de dados.

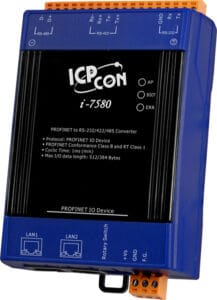

LR-7580 – Conversor PROFINET para RS-232/RS-422/RS-485

da rs-485
https://loja.lri.com.br/lr-7580-conversor-profinet-para-rs-232/rs-422/rs-485     da rs-485

Aplicações Comuns da RS-485 na Indústria

Na indústria, a RS-485 é frequentemente utilizada em sistemas de controle de acesso, onde é essencial uma comunicação confiável entre os dispositivos de controle e os pontos de acesso físico. Ela também é usada em sistemas de monitoramento e controle ambiental, onde sensores distribuídos coletam e transmitem dados críticos para operações seguras e eficientes.

Outra aplicação significativa da RS-485 é em sistemas SCADA (Supervisory Control and Data Acquisition), que são essenciais para operações em setores como energia, água e tratamento de resíduos. Nestes sistemas, a RS-485 permite a comunicação confiável entre o centro de controle e os dispositivos de campo ao longo de grandes distâncias.

Além disso, a interface é amplamente utilizada na automação de processos industriais, conectando PLCs a diversos dispositivos de campo. A capacidade de operar em longas distâncias e em ambientes com alto nível de interferência faz da RS-485 uma escolha ideal para essas aplicações.

Comparação da RS-485 com Outras Tecnologias

Embora existam outras tecnologias de comunicação, como Ethernet industrial e CAN (Controller Area Network), a RS-485 se destaca pela sua capacidade de operar em longas distâncias e sua tolerância a ambientes ruidosos. Enquanto a Ethernet oferece maior largura de banda e é ideal para transferência de grandes volumes de dados, sua implementação é mais cara e complexa.

A tecnologia CAN, por outro lado, é preferida em aplicações automotivas e de controle de movimento, onde a alta velocidade de resposta é crucial. No entanto, para a maioria das aplicações industriais onde a confiabilidade e a simplicidade são prioritárias, a RS-485 continua sendo a opção mais adequada.

Comparativamente, a RS-485 proporciona um equilíbrio entre custo, facilidade de implementação e robustez, tornando-a uma solução viável para uma ampla gama de aplicações industriais.

Implementação da RS-485 em Sistemas Modernos

Com o advento da Indústria 4.0, a implementação da RS-485 em sistemas modernos continua relevante. A integração com tecnologias digitais avançadas e a Internet das Coisas (IoT) amplia seu papel em sistemas de automação e controle.

A utilização de adaptadores e conversores permite a conexão da RS-485 com redes baseadas em TCP/IP, facilitando a integração de sistemas legados com novas tecnologias. Isso permite que empresas industriais modernizem seus sistemas de automação sem a necessidade de grandes investimentos em nova infraestrutura de comunicação.

Além disso, a RS-485 é frequentemente utilizada em conjunto com outras tecnologias para proporcionar uma solução híbrida que tira proveito das forças de cada tecnologia. Por exemplo, em sistemas onde a integridade e a segurança dos dados são críticas, a RS-485 pode ser usada para a comunicação local, enquanto a Ethernet pode ser reservada para a transmissão de dados de alto volume ou para comunicação à distância.

Desafios e Soluções na Utilização da RS-485

Um dos principais desafios na utilização da RS-485 é a necessidade de gerenciar adequadamente o barramento de comunicação para evitar colisões de dados e garantir a integridade da comunicação. A implementação de técnicas apropriadas de controle de acesso ao meio, como o CSMA/CD (Carrier Sense Multiple Access with Collision Detection), pode ajudar a mitigar esses problemas.

Outro desafio é a manutenção da qualidade do sinal em longas distâncias e em ambientes industriais ruidosos. O uso de cabos de qualidade e a instalação adequada são essenciais para minimizar a perda de sinal e as interferências. Além disso, repetidores e amplificadores podem ser usados para estender a distância de comunicação sem degradar a qualidade do sinal.

Também é crucial garantir a compatibilidade entre diferentes dispositivos na rede RS-485, o que pode ser alcançado através da padronização dos parâmetros de comunicação e do uso de dispositivos certificados. Isso assegura um funcionamento harmonioso e eficiente de toda a rede.

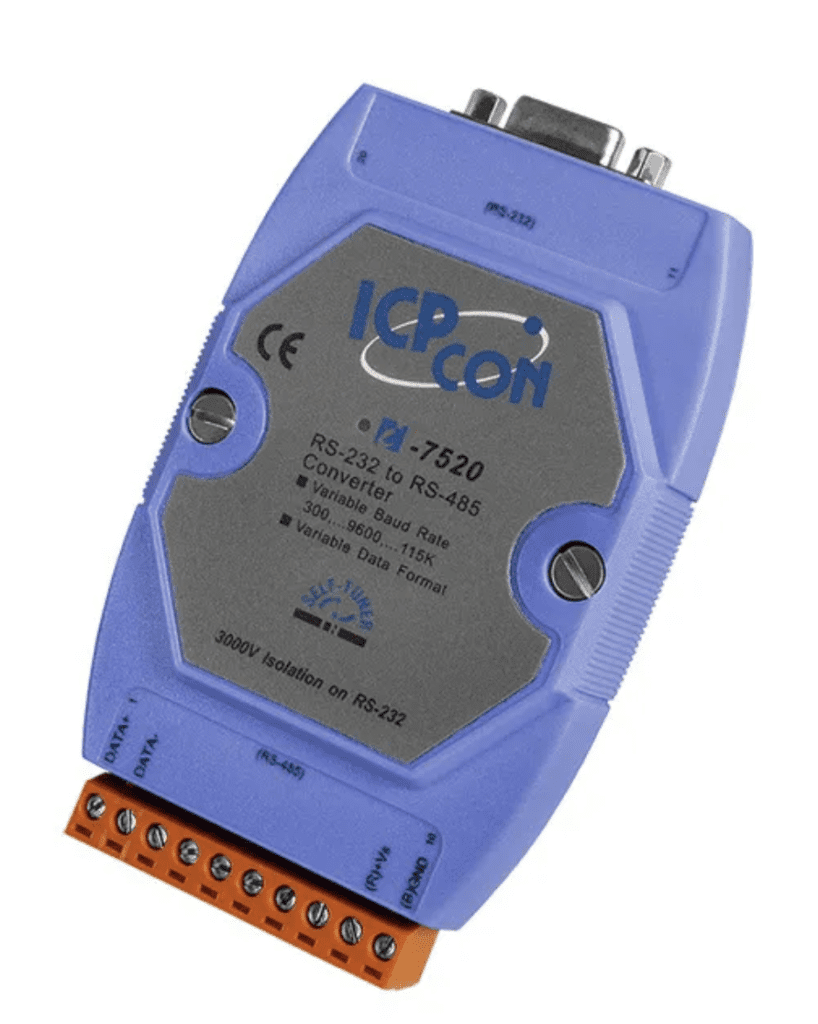

LR-7520 – Módulo Conversor Bi-direcional RS-232 para RS-485, Isolação 3000Vdc na RS-232

LR 7520 Modulo Conversor Bi direcional RS 232 para RS 485 Isolacao 3000Vdc na RS 232 1

Futuro e Evolução da RS-485 na Indústria

O futuro da RS-485 na indústria parece promissor, especialmente com o contínuo desenvolvimento de tecnologias relacionadas à automação e controle. À medida que a demanda por sistemas de comunicação mais robustos e confiáveis aumenta, a RS-485 está bem posicionada para atender a essas necessidades devido à sua comprovada eficácia em ambientes industriais desafiadores.

Além disso, a evolução da RS-485 inclui melhorias na tecnologia de transceptores e no desenvolvimento de protocolos de comunicação mais eficientes. Estas inovações continuarão a expandir as capacidades da RS-485, permitindo sua integração com as tecnologias emergentes da Indústria 4.0.

A combinação de confiabilidade, custo-eficácia e a capacidade de se adaptar a novas tecnologias faz da RS-485 uma peça central na evolução dos sistemas de comunicação industrial. Com investimentos contínuos em pesquisa e desenvolvimento, a RS-485 está preparada para enfrentar os desafios futuros e continuar a desempenhar um papel vital na indústria.

Conclusão

A RS-485 provou ser uma tecnologia essencial na indústria devido à sua robustez, versatilidade e custo-eficácia. Suas aplicações em uma variedade de sistemas críticos, juntamente com a capacidade de se adaptar e integrar com novas tecnologias, garantem que ela permaneça relevante em um cenário industrial em rápida evolução. À medida que a indústria avança em direção à maior digitalização e automação, a RS-485 continuará a ser uma espinha dorsal confiável para comunicações industriais.
