Introdução

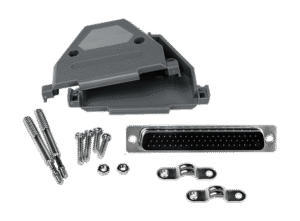

O conector HD DB62 macho capa plástica soldável da ICP DAS é uma solução robusta para aquisição de dados, comumentização de 62 contatos em formato HD (High Density) e capa plástica projetada para soldagem direta em placas ou painéis. Neste artigo técnico apresento detalhadamente o produto, suas aplicações em automação industrial, utilities e IIoT, além de parâmetros elétricos, mecânicos e recomendações de instalação. Usarei vocabulário técnico relevante (resistência de contato, corrente nominal, tensão de isolamento) e farei referência a normas como IEC 60512, IPC J-STD-001 e IEC 61010 para soldagem e segurança em medição.
O objetivo é fornecer conteúdo útil a engenheiros de automação, integradores e equipes de compras técnicas que precisam escolher e implementar conectores DB62 em painéis, RTUs e sistemas de aquisição distribuída. Também abordarei integração com SCADA/IIoT (MODBUS, OPC UA, MQTT), impacto no TCO e procedimentos de troubleshooting. Termos como MTBF e PFC serão contextualizados quando pertinentes ao desempenho do sistema onde o conector é empregado.
Incentivo o leitor a interagir: deixe suas dúvidas nos comentários, compartilhe casos de uso e pergunte sobre compatibilidade com módulos ICP DAS. Para aplicações que exigem essa robustez, a série de produtos ICP DAS com conector HD DB62 e opções de montagem soldável é a solução ideal — confira as especificações técnicas e variantes disponíveis na página do produto.
Principais aplicações e setores atendidos
O conector HD DB62 macho capa plástica soldável é amplamente usado em painéis de I/O, placas de aquisição de dados e painéis de controle, onde a densidade de sinais e a facilidade de montagem são críticas. Em ambientes industriais, permite conexões confiáveis para sinais digitais, analógicos e de comunicação, reduzindo o footprint e facilitando a padronização. Seu uso é indicado em sistemas que exigem alta repetibilidade de conexão e proteção mecânica pela capa plástica.
Setores que mais se beneficiam incluem automação industrial, subestações elétricas, telecomunicações, transportes e laboratórios de P&D. Em manufatura e utilities, o conector possibilita cabeamento organizado em painéis de medição e relés, permitindo integração com RTUs e gateways IIoT. Em laboratórios, a facilidade de soldagem acelera a prototipagem de placas de teste e racks modulares.
A seleção do conector DB62 é também motivada por requisitos industriais de manutenção e padronização: redução de downtime por conexões padronizadas, facilidade de substituição e rastreabilidade de pinos quando combinada com boas práticas de documentação elétrica. Em sistemas críticos, a compatibilidade com normas de ensaio e práticas de soldagem garante conformidade técnica.
Setores industriais prioritários e casos de uso
Automação industrial: distribuição de I/O em linhas de produção com módulos remotos e painéis de comando, reduzindo cabeamento ponto a ponto. Exemplo: integração de sinais de sensores e atuadores em painéis de máquinas CNC.
Energia e utilities: cabeamento de relés e medição em painéis de subestações e centros de controle, onde isolamento e resistência de contato são importantes para medição precisa.
Telecom & transporte: rack de equipamentos de comutação e painéis embarcados, onde densidade de contatos e robustez mecânica são diferenciais operacionais.
Cada setor demanda considerações específicas — por exemplo, subestações priorizam isolamento, resistência a transientes e resistência à corrosão; laboratórios priorizam facilidade de troca e repetibilidade de ensaios; indústria alimentícia pode exigir capas plásticas com resistência química. O conector DB62 atende esses requisitos quando especificado corretamente.
Setores de P&D e testes valorizam a facilidade de soldagem e reaproveitamento da capa plástica para montagem rápida em placas de prova. Em transportes, considerações de vibração e ciclos de contato (insertion/removal) orientam a escolha do tipo de conector e tratamentos superficiais dos contatos.
Requisitos de ambiente e conformidade por setor
Ambientes industriais exigem proteção contra poeira, umidade e vibração; portanto, verifique IP rating do conjunto e requisitos de selagem quando aplicável. Para painéis elétricos, atenção a faixas de temperatura operacional (-40 °C a +85 °C típicos) e materiais da capa que resistam a agentes químicos de limpeza.
Normas aplicáveis: use IEC 60512 (ensaios de desempenho para conectores), IPC J-STD-001 e IPC/WHMA-A-620 para requisitos de soldagem e montagem de cabos, e IEC 61010 para equipamentos de medição. Em produtos comercializados globalmente, avaliar conformidade com UL 1977 e requisitos de compatibilidade eletromagnética e segurança, como IEC/EN 62368-1, pode ser necessário dependendo do sistema final.
Documente requisitos de conformidade no escopo do projeto (por ex., resistência de contato ≤ 30 mΩ, tensão de isolamento ≥ 500 V DC, vida mecânica ≥ 500 ciclos) para garantir seleção adequada. Manter registros de testes e certificados facilita auditorias e validação em plantas reguladas.
Especificações técnicas do conector HD DB62 — conector HD DB62 macho capa plástica soldável
A tabela abaixo resume os parâmetros elétricos, mecânicos e ambientais típicos do conector HD DB62 macho com capa plástica soldável. Esses valores devem ser confirmados na ficha técnica do modelo específico da ICP DAS antes da encomenda.
| Parâmetro | Valor típico |
|---|---|
| Número de contatos | 62 (HD) |
| Corrente por pino | 1–3 A (dependendo do contato; ver ficha técnica) |
| Tensão nominal | 250 V AC / 300 V DC (típico) |
| Resistência de contato | ≤ 30 mΩ inicial |
| Isolação | ≥ 500 MΩ @ 500 V DC |
| Tensão dielétrica | 1000 V AC por 1 min (teste) |
| Ciclos de inserção | ≥ 500 ciclos |
| Material dos contatos | Bronze fosforoso com contato prateado/estal |
| Material da capa | Plástico termofixo resistente (UL94 V-0 opcional) |
| Temperatura operacional | -40 °C a +85 °C |
| Fixação | Soldável; montável em PCB ou painel |
| Códigos de peça | Variantes macho/solda/ângulo — ver seção de encomenda |
Confirme sempre a corrente por pino e separação de contatos para aplicações com correntes mais altas. Em instalações que combinam sinais de potência e sinais sensíveis, recomenda-se distribuir sinais críticos em contatos separados para evitar aquecimento e interferência.
Parâmetros elétricos (tensão, corrente, resistência de contato)
Detalhes elétricos críticos: corrente nominal por pino (1–3 A) depende do material e seção do contato; corrente contínua elevada exige considerar derating e aquecimento. A resistência de contato inicial (≤ 30 mΩ) influencia precisão de sinais de baixa tensão e sensibilidade de medição. Para sinais analógicos de baixa amplitude, a resistência e estabilidade térmica do contato são determinantes da exatidão.
Para cabeamento, recomenda-se usar condutores com seção adequada (AWG 24–28 para sinais; AWG 20–22 para correntes mais altas), crimps compatíveis e seguir práticas IPC para soldagem. Pinout: documente mapa de pinos no painel e no firmware do controlador para evitar erros de mapeamento e loop de terra.
Em sistemas alimentados, pense em PFC e filtros na fonte para evitar distúrbios que possam afetar sinais conectados via DB62. A integridade elétrica do conector impacta diretamente na qualidade de aquisição de dados e na interpretação de alarmes.
Dimensões, materiais e acabamento
A capa plástica oferece isolamento e proteção mecânica; materiais comuns incluem PA66 ou PBT com retardância de chama UL94 V-0 e aditivos para resistência UV. A geometria HD reduz o espaço necessário, mas exige alinhamento preciso em montagem. Acabamentos dos contatos (prata, ouro) influenciam resistência de contato e resistência à corrosão — escolha prateado para custo-benefício, dourado para sinais críticos de baixa potência.
Dimensões padrão (aprox.): largura reduzida comparada a DB25/DB37; espessura de montagem e altura devem ser verificadas na ficha técnica para compatibilidade com caixas e racks. Considere tolerâncias de furação e espaço para dissipação térmica quando vários conectores forem agrupados.
Durabilidade: ciclos de inserção, resistência a vibração (IEC 60068) e resistência a agentes corrosivos são parâmetros de seleção. Para ambientes agressivos, pode ser necessário optar por conectores com tratamentos superficiais especiais ou versões com selagem.
Ambiente, temperatura e certificações
Faixa operacional típica: -40 °C a +85 °C; para aplicações em alta temperatura, verifique especificação de material da capa e limites de soldagem (temperatura de refluxo). Classes de proteção: verificar se há opções com vedação IP ou se a capa plástica fornece proteção apenas mecânica. Certificações: conformidade com IEC 60512, UL 1977 e práticas IPC agregam confiança técnica.
Considerar requisitos de compatibilidade eletromagnética (EMC) e aterramento quando o conector for usado em painéis que abrigam fontes de potência ou inversores. Em aplicações médicas ou laboratoriais, normas específicas como IEC 60601 podem impor requisitos adicionais ao sistema onde o conector é instalado.
Registre certificações relevantes na especificação de compra; isso reduz retrabalho em engenharia de conformidade e facilita aprovação em projetos regulados.
Dados para encomenda e códigos de peça
A ICP DAS fornece variantes por tipo de pinos (macho/fêmea), opção de capa plástica, ângulo e versão soldável para PCB ou painel. Consulte a tabela de códigos de peça na página do produto para escolher acabamento de contato (prata/dourado), tipo de montagem e acessórios (parafusos, porcas, suporte).
Exemplo de chamada para ação: Para aplicações que exigem essa robustez, a série de conectores da ICP DAS é a solução ideal. Confira as especificações e código de peça em https://www.lri.com.br/aquisicao-de-dados/conector-hd-db62-macho-capa-plastica-soldavel.
Outro recurso útil é a seção de aquisição de dados do catálogo, onde é possível verificar compatibilidades e opções de pedido: https://www.lri.com.br/aquisicao-de-dados.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Importância, benefícios e diferenciais do conector HD DB62
Escolher um conector HD DB62 macho com capa plástica soldável resulta em padronização de painéis, redução de erros de cabeamento e maior densidade de sinais por área ocupada. Isso traduz-se em menor tempo de engenharia e montagem, além de facilidade de manutenção. A capa plástica protege os contatos e facilita a identificação e fixação durante a montagem em painéis.
Benefícios operacionais incluem a rapidez na substituição de módulos, menor probabilidade de falhas por vibração quando montado corretamente e facilidade de reaproveitamento em protótipos. Em comparação a conectores desmontáveis simples, a versão soldável garante estabilidade mecânica superior e bom desempenho elétrico a longo prazo.
Diferenciais ICP DAS: seleção de materiais, controle de qualidade e disponibilidade de acessórios compatíveis com módulos de aquisição. Comparado a alternativas genéricas, a linha ICP DAS apresenta documentação técnica completa, padrões de teste e suporte ao cliente para integração em SCADA e IIoT.
Benefícios operacionais e de manutenção
A montagem soldável reduz a necessidade de conectores soldados por cabo, diminuindo pontos de falha. Isso facilita a manutenção preventiva: técnicos substituem placas inteiras em minutos sem retrabalhos de crimpagem. Menos conectores móveis implicam menor corrosão por contato e maior vida útil do sistema.
Em operações 24/7, a possibilidade de mapeamento padronizado do pinout reduz downtime e erros humanos. Manutenção rotina: inspeção visual, teste de continuidade e medição de resistência de contato são suficientes para validar integridade.
A rastreabilidade de peças (códigos de peça ICP DAS) ainda simplifica reposição e compras.
Diferenciais frente à concorrência
Diferenciais técnicos incluem acabamento de contato otimizado, compatibilidade com padrões de soldagem (J-STD-001) e robustez mecânica testada conforme IEC 60512. A integração com módulos ICP DAS e o ecossistema da LRI oferece vantagem logística e suporte técnico local.
A capa plástica soldável reduz custo total quando comparado a soluções com carcaças metálicas em aplicações onde blindagem não é crítica. Para sinais sensíveis, versões com contatos banhados a ouro estão disponíveis, superando concorrentes de baixo custo.
Impacto no TCO e na robustez do sistema
A escolha adequada do conector reduz custos de instalação, retrabalho e manutenção — reduzindo o TCO. Conectores com baixa resistência de contato e alta vida mecânica contribuem diretamente para a confiabilidade do sistema (maior MTBF do conjunto).
A padronização possibilita compra em volume e negociação de peças sobressalentes, além de simplificar inventário. Em contrapartida, escolher acabamentos mais caros (dourado) aumenta custo inicial, mas reduz falhas em sinais críticos, justificando investimento dependendo do SLA.
Guia prático: Como instalar, soldar e usar o conector HD DB62
Antes da instalação, verifique a compatibilidade mecânica com o painel e a disposição de furos. Documente o pinout e prepare ferramentas: ferro de solda com controle de temperatura, fluxos apropriados, malha dessoldadora, pasta de solda (se aplicável) e ótica para inspeção. Utilize EPI e siga IPC J-STD-001 para qualidade de soldagem.
Procedimento de soldagem: aqueça a junção a temperatura adequada (ver dados de folha técnica), aplique solda com fluxo aprovado e evite excesso que possa causar curtos entre pinos. Respeite tempos de aquecimento em processos de refluxo para não degradar a capa plástica; use máscara térmica se necessário. Após soldagem, limpe resíduos de fluxo conforme padrão de limpeza especificado.
Checklist pós-instalação: medir continuidade e isolamento entre pinos adjacentes, verificar resistência de contato, inspeção visual de solda e integridade da capa. Faça testes funcionais conectando ao módulo ICP DAS e validando todas as entradas/saídas antes de colocar em operação.
Pré-requisitos, ferramentas e segurança
Ferramentas: ferro de solda com ponta fina (20–40 W com controle), estação de dessoldagem, fluxo e pasta de solda compatíveis, termômetro de superfície, lupa ou microscópio. Consumíveis: fio solda 63/37 ou 60/40 conforme especificação do processo, fluxo sem halogênio.
Segurança: ventilação local, proteção ocular, EPI para calor e manuseio de solda. Siga normas de segurança elétrica durante teste (IEC 61010) e procedimentos de bloqueio/etiquetagem para painéis energizados.
Passo a passo de soldagem e montagem (procedimento)
- Posicionar o conector no furo/padrão de PCB, fixar temporariamente.
- Aplicar fluxo nos terminais e soldar cada pino com aquecimento controlado, utilizando quantidade mínima de solda.
- Inspecionar soldas, limpar fluxo e validar com medidas elétricas antes de montar o conjunto no painel.
Testes pós-instalação e checklist de verificação
- Medição de resistência de contato entre pinos relevantes (esperar ≤ especificação).
- Teste dielétrico (hipot) entre trilhas adjacentes conforme projeto.
- Teste funcional no sistema: leitura de canais analógicos, verificação de bits digitais e testes de comunicação.
Manutenção preventiva e método de troubleshooting
Inspeções periódicas: verificação visual, reaperto de fixações, limpeza de pó e medição de continuidade. Troubleshooting típico: solda fria (re-soldar), curto entre pinos (limpeza e remoção de excesso), pinos danificados (substituição do conector). Em casos de ruído, verificar aterramento e roteamento de cabos separados de potenciais fontes de interferência.
Integração com sistemas SCADA e plataformas IIoT — conector para aquisição de dados
O conector HD DB62 é um elemento físico que conecta sinais ao hardware de aquisição (módulos ICP DAS, RTUs). A tradução do sinal físico para o universo SCADA exige mapeamento claro de pinos para tags, calibração e documentação do layout. Assegure que a pinagem esteja documentada no PLC/RTU e na base de dados de supervisão.
Protocolos comuns de transporte de dados incluem MODBUS RTU/TCP, OPC UA e MQTT para IIoT. O conector em si não define protocolo, mas sua correta aplicação garante qualidade de sinal para leitura e minimiza retransmissões e alarmes falsos na camada de aplicação. Adote filtros e buffers quando necessário para sinais analógicos.
Arquitetura típica: sensores → cabeamento para painel → conector DB62 → módulo de aquisição ICP DAS → gateway IIoT/RTU → SCADA/Cloud. Cada etapa exige considerações de isolamento, aterramento e proteção contra transientes para manter integridade de dados.
Protocolos e interfaces típicas (MODBUS, OPC UA, MQTT)
- MODBUS RTU/TCP: adequado para comunicações determinísticas entre RTU/módulos e PLC/SCADA.
- OPC UA: recomendado para interoperabilidade e modelos de informação semântica em IIoT.
- MQTT: ideal para telemetria eficiente em nuvem com topologias publish/subscribe.
Mapeie os canais físicos do DB62 para endereços de registro do protocolo, documentando escala, offset e filtros de software para cada canal. Garanta latência e QoS compatíveis com requisitos de controle e telemetria.
Arquitetura de integração: do conector ao sistema SCADA
Desenhe um diagrama lógico mostrando cada camada: sinal físico → condicionamento → módulo ICP DAS → conversão/protocolo → gateway → servidor SCADA/Cloud. Defina pontos de monitoramento para sinal de integridade (heartbeat), medição de qualidade de sinal (SNR) e logs de eventos.
Implemente redundância de caminhos críticos quando necessário (duplo RTU/gateway) e validar sincronização de tempo para dados de eventos. Mantenha documentação de pinout acessível na sala de controle e no sistema de gestão de ativos.
Boas práticas de segurança e isolamento de sinais
- Separe cabos de potência e sinais sensíveis; utilize blindagem e aterramento no ponto correto.
- Evite loops de terra: use aterramento em um único ponto ou isolamento galvanico quando indicado.
- Proteja entradas/saídas com supressores de transiente (TVS, varistores) e fusíveis para evitar danos por surtos.
Em integração IIoT, proteja canais de comunicação com VPNs, TLS e políticas de autenticação adequadas; lembre que segurança física (conector mal encaixado) pode causar vulnerabilidades operacionais.
Exemplos práticos de uso do conector HD DB62
Caso 1 — Linha de produção: uso como backplane de I/O distribuída, conectando sensores de pressão, temperatura e atuadores a módulos ICP DAS localizados no painel. A vantagem é a redução de cabeamento e a rápida substituição de módulos durante manutenção programada.
Lista de materiais: conector DB62 macho capa plástica soldável, cabo AWG compatível, módulo ICP DAS, etiquetagem de pinos e ferramentas de solda. Resultado esperado: redução do tempo médio de reparo e maior organização de cabeamento.
Caso 2 — Subestação/energia: implementação em painel de medição com isolamento adequado para sinais de corrente e tensão. Considere separação física entre sinais de alta potência e sinais de medição, bem como uso de contatos banhados para proteção extra. Montagem exige documentação rigorosa e testes de hipot após instalação.
Caso 3 — Laboratório e bancada de testes: utilização em gabaritos de ensaio, onde a soldagem rápida e reaproveitamento facilita troca de configurações. A capa plástica protege contra curtos acidentais e permite identificação rápida de canais em ensaios repetitivos.
Comparações técnicas e alternativas ICP DAS: conector HD DB62 vs outros conectores ICP DAS
Comparar DB62 soldável com alternativas (DB37, RJ45 modulados, blocos de terminais) depende de densidade, corrente e facilidade de manutenção. O DB62 é ideal quando se precisa de alta densidade de sinais com boa robustez mecânica; blocos de terminais facilitam troca rápida sem solda, mas ocupam mais espaço.
Tabela comparativa resumida:
| Tipo | Densidade | Facilidade de troca | Corrente por pino | Indicada para |
|---|---|---|---|---|
| DB62 soldável | Alta | Média (solda) | 1–3 A | I/O denso, painéis padronizados |
| Blocos de terminais | Baixa | Alta | 10–20 A | Potência, manutenção rápida |
| RJ45 | Média | Alta | Limitada | Redes, Ethernet |
Quando optar por DB62: alto número de sinais, necessidade de padronização de pinout e montagem compacta. Prefira blocos de terminais para correntes elevadas ou troca frequente sem necessidade de solda. Evite DB62 em ambientes com vibração extrema sem fixação adicional.
Erros comuns e armadilhas técnicas na seleção e uso
Erros recorrentes: subestimar corrente por pino e aquecimento; usar soldagem inadequada que cause solda fria; não documentar pinout; não prever espaço para refrigeração. Prevenir: consultar ficha técnica ICP DAS, seguir IPC J-STD-001 e realizar testes de calor/carga antes de produção em série.
Outros problemas: mistura de sinais digitais e analógicos sem filtragem, o que leva a ruído; uso de cabo sem blindagem quando necessário; falta de teste de hipot após montagem.
Perguntas frequentes técnicas sobre o conector HD DB62
1) Qual a vida útil mecânica? Tipicamente ≥ 500 ciclos de inserção; confirmar na ficha técnica do modelo.
2) Posso usar o conector para correntes acima de 3 A por pino? Recomendamos distribuir correntes mais altas em pinos múltiplos ou usar bloco de terminais dedicado para potência.
3) A capa plástica é resistente a solventes industriais? Depende do material (PA66/PBT); ver ficha técnica para compatibilidade química e considerar opções com tratamento UV se necessário.
Para dúvidas mais específicas sobre compatibilidade com módulos ICP DAS ou mapeamento de pinout para RTU/PLC, pergunte nos comentários que responderemos com exemplos práticos.
Conclusão
O conector HD DB62 macho capa plástica soldável da ICP DAS é uma solução técnica sólida para projetos que exigem alta densidade de sinais, padronização e robustez mecânica em painéis de aquisição de dados. Selecioná-lo corretamente, seguindo normas como IPC J-STD-001 e IEC 60512, reduz retrabalhos e aumenta a confiabilidade do sistema (maior MTBF operacional). Recomendo sempre validar parâmetros elétricos e térmicos na folha técnica e realizar testes de integração com SCADA/IIoT usando protocolos como MODBUS e OPC UA.
Se procura um ponto de partida, consulte a página do produto para códigos de peça e opções: https://www.lri.com.br/aquisicao-de-dados/conector-hd-db62-macho-capa-plastica-soldavel. Para mais conteúdo técnico sobre conectividade e aquisição de dados, veja também nossos artigos no blog: https://blog.lri.com.br/como-escolher-conectores e https://blog.lri.com.br/aquisicao-de-dados-iiot. Pergunte abaixo: deixe seu comentário técnico ou solicite ajuda para escolher a configuração ideal para seu projeto — nossa equipe técnica responderá com suporte detalhado.
