Introdução
O I-7005-G é um módulo RS-485 DCON da ICP DAS com 8 entradas termistor e 6 saídas digitais, projetado para monitoramento térmico e controle discreto em painéis e aplicações de automação. Neste artigo você encontrará uma visão técnica aprofundada do produto, incluindo funcionamento básico, protocolo DCON/RS-485, parâmetros elétricos e práticas de integração com SCADA e IIoT. Palavras-chave como I-7005-G, módulo RS-485 DCON, entradas termistor e saídas digitais serão usadas de forma explícita e natural ao longo do texto para otimizar busca e relevância técnica.
O objetivo é oferecer conteúdo aplicável a engenheiros de automação, integradores, profissionais de TI industrial e compradores técnicos, com referências a normas (por exemplo, IEC/EN 62368-1, IEC 60601-1), métricas de confiabilidade como MTBF, e conceitos elétricos (por exemplo, PFC). Use este material como guia técnico de seleção, projeto e integração para ambientes industriais, utilities, energia, agroindústria e OEMs.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Introdução ao Módulo RS-485 DCON com 8 Entradas Termistor e 6 Saídas Digitais: O que é, para que serve e panorama rápido

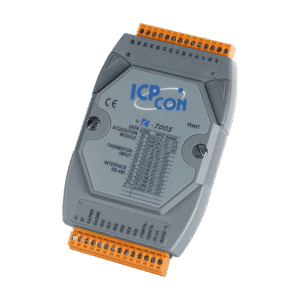

O I-7005-G é um módulo de aquisição e controle remoto que converte leituras de termistores em valores de temperatura e fornece saídas digitais para acionamento de alarmes, relés ou lógica de intertravamento. Funciona em rede RS-485 usando o protocolo DCON (protocolo proprietário da ICP DAS), o que favorece topologias multidrop e longos enlaces em ambientes industriais ruidosos. Em analogia, pense no I-7005-G como um “termômetro distribuído” com relés embutidos para ações rápidas no campo.
Suas funções principais incluem aquisição de temperatura via termistores NTC/PTC (conversão e linearização), diagnóstico de circuito (detecção de sensor aberto/curto) e comando de até 6 saídas digitais independentes. O módulo também fornece níveis de isolamento e tolerância a interferências típicas em painéis elétricos, facilitando a conformidade com boas práticas de aterramento e mitigação de surto/transiente.
A compatibilidade com SCADA, gateways Modbus e soluções IIoT torna o I-7005-G adequado tanto para projetos legados quanto para arquiteturas modernas (Edge → Cloud). Em projetos que exigem rastreabilidade e conformidade, é uma peça chave para captura de dados térmicos com acionamento local, reduzindo ciclos de resposta e aumentando a defesa contra falhas térmicas.
Principais aplicações e setores atendidos pelo Módulo RS-485 DCON com 8 Entradas Termistor e 6 Saídas Digitais
As aplicações cobertas pelo I-7005-G variam de monitoramento simples de temperatura até controle integrado com lógica discreta. Setores que se beneficiam incluem manufatura, utilities, energia, automação predial e agroindústria. Ele resolve requisitos de monitoramento preditivo, alarmística térmica e integração a sistemas de supervisão.
H3: Aplicações industriais (processos, automação de máquinas)
Em linhas de produção e máquinas, o módulo permite monitorar pontos críticos (rolamentos, motores, caixas de redução) e acionar desligamentos ou alarmes via saídas digitais, reduzindo riscos de parada não planejada. A latência baixa do RS-485/ DCΟN e o diagnóstico local tornam-no ideal para proteção de ativos rotativos.
H3: Aplicações em energia e painéis elétricos (monitoramento térmico)
Em painéis e transformadores, os termistores detectam aquecimento precoce em barramentos e contatos. O I-7005-G oferece leituras contínuas e alarmes por saídas digitais para isolamento de seções ou acionamento de ventilação, auxiliando conformidade com normas de segurança elétrica e gestão de ativos.
H3: Automação predial e HVAC (controle de temperatura)
Para HVAC e automação predial, o módulo fornece entradas para monitorar sensores de temperatura em múltiplos ambientes e saídas para comando de ventiladores, dampers ou alarmes, integrando-se a controladores BMS via RS-485 com gateways.
H3: Agroindústria e alimentos (monitoramento de temperatura de processos)
No processamento e armazenamento de alimentos, a precisão e a detecção de falhas de sensor são críticas. O I-7005-G possibilita rastrear pontos de controle térmico e disparar ações de segurança para evitar perda de lote ou contaminação.
H3: Setores regulados e compliance (rastreabilidade e alarmes)
Setores regulados exigem logs e alarmes rastreáveis. Associado a SCADA ou plataformas IIoT, o módulo garante registro de eventos, condições de alarme e histórico de temperatura para auditoria e conformidade com requisitos de segurança funcional.
Especificações técnicas do Módulo RS-485 DCON com 8 Entradas Termistor e 6 Saídas Digitais — I-7005-G, entradas termistor e saídas digitais
A seguir, um resumo técnico para seleção e projeto. Estes parâmetros orientam a escolha do equipamento conforme ambiente, grau de precisão e necessidades de comunicação.
| H3: Tabela de especificações (resumo técnico) | Parâmetro | Especificação típica |
|---|---|---|
| Entradas | 8 entradas termistor (NTC/PTC) | |
| Precisão | Depende do tipo de termistor e calibração (p.ex. ±0,5°C típico após linearização) | |
| Intervalo de temperatura | Ex.: -40°C a +125°C (dependendo do sensor) | |
| Resolução | 0,1°C (dependendo do A/D e mapeamento) | |
| Saídas digitais | 6 saídas digitais (NPN/PNP ou relé, conforme versão) | |
| Protocolo | RS-485 DCON (compatível com Modbus RTU via gateway) | |
| Baud rate | 1200 – 115200 bps (configurável) | |
| Alimentação | 10–30 VDC típico | |
| Consumo | < 200 mA @ 24 VDC (valor indicativo) | |
| Isolamento | Isolamento entre canal e bus (valor típico 1500–3000 VDC, ver manual) | |
| Dimensões | Módulo DIN-rail compacto (varia por modelo) | |
| Certificações | CE; ver ficha de produto para compatibilidade EMC e segurança (IEC/EN 62368-1) |
H3: Detalhes elétricos e ambientais
A alimentação em 10–30 VDC é comum em módulos ICP DAS, com atenção ao fator de potência (PFC) em fontes e possíveis inrush currents ao alimentar múltiplos módulos. A faixa operacional típica permite uso em ambientes industriais (-20 a +70°C), mas a seleção de sensores e cabeamento deve considerar drift térmico e estabilidade de leitura.
Proteção contra surtos e transientes de linha é essencial: recomenda-se o uso de supressores de surto em painéis e filtros EMI/ RFI perto da origem do ruído. A boa prática de aterramento e segregação de cabos de potência e sinais minimiza erros de medição e saturação de entradas.
H3: Interfaces, protocolos e compatibilidades
O protocolo DCON sobre RS-485 é otimizado para leitura eficiente de módulos ICP DAS. Em projetos que exigem integração a SCADA via Modbus TCP ou MQTT, use gateways que façam a tradução (RS-485 → Modbus TCP/MQTT). Configuração de endereçamento é feita por dipswitch ou software; taxas de baud típicas 9600/19200/38400/115200.
Importância, benefícios e diferenciais do Módulo RS-485 DCON com 8 Entradas Termistor e 6 Saídas Digitais
O I-7005-G agrega valor pela combinação de aquisição térmica e controle discreto num único módulo, reduzindo necessidade de I/O externos e simplificando o cabeamento. Isso melhora OEE ao antecipar falhas e reduzir tempo de intervenção.
H3: Benefícios para integradores e operadores
Integradores ganham com instalação DIN-rail compacta, configuração DCON simples e documentação técnica ampla. Operadores se beneficiam de alarmes locais configuráveis e diagnóstico de sensores, diminuindo falsos positivos e paradas emergenciais.
H3: Diferenciais de design e robustez
O design robusto, com isolamento entre barramentos e proteção contra ESD/transientes, segue boas práticas industriais e normativas EMC/Segurança. Comparado a soluções baseadas em PLCs simples, o I-7005-G oferece custo-benefício para sistemas distribuídos.
H3: Impacto no OEE e ROI (retorno sobre investimento)
Ao detectar aquecimento precoce e automatizar respostas, reduzirá tempo médio entre falhas (MTBF impactado positivamente) e dará retorno financeiro via redução de paradas e manutenção reativa. Faça análise de ROI considerando custo do módulo, economia com downtime e extensão da vida útil do equipamento.
Guia prático: Como instalar, configurar e usar o Módulo RS-485 DCON com 8 Entradas Termistor e 6 Saídas Digitais
A instalação exige checklist, fiação correta dos termistores, configuração de endereço e testes de bancada antes do comissionamento.
H3: Checklist pré-instalação (ferramentas, verificações e requisitos)
- Ferramentas: multímetro, alicate de crimpagem, ferro de solda (se necessário), analisador de protocolo RS-485 opcional.
- Verificações: tensão de alimentação correta, continuidade do cabo, tipologia do termistor (NTC/PTC), resistência de pull-up/down se aplicável.
- Requisitos: garantir isolamento e aterramento, separar cabos de potência e sinal, soprar e limpar trilhos DIN-rail antes da montagem.
H3: Instalação física e fiação dos 8 termistores
Conecte cada termistor ao canal correspondente seguindo polaridade/ identificação. Use pares trançados blindados se extensão for longa; termine RS-485 com resistor de 120 Ω nas extremidades do barramento. Evite passar condutores de sinal paralelos a cabos de alimentação para mitigar ruído.
H3: Configuração RS-485 e protocolo DCON
Configure endereço e baud rate via software de configuração ou dipswitch. Para integrar em SCADA que utiliza Modbus RTU, utilize gateway ou conversor. Para leitura direta em Modbus RTU, exemplifique com um frame Modbus: [SlaveID][Func][StartHi][StartLo][QtyHi][QtyLo][CRC Lo][CRC Hi]. Para comandos DCON, consulte o manual ICP DAS para a lista de comandos proprietários.
H3: Mapeamento de canais, calibração e compensação de termistores
Registre o coeficiente do termistor e faça tabela de conversão em software; aplique calibração com referência (termômetro calibrado). Compensações de self-heating e ruídos podem ser feitas por software com média móvel e filtros digitais.
H3: Configuração das 6 saídas digitais e lógica de controle
Determine se saídas são do tipo transistor (NPN/PNP) ou relé e respeite correntes máximas de carga. Configure intertravamentos e hysteresis para evitar oscilações de saída em torno de thresholds críticos.
H3: Testes iniciais, validação de dados e rotina de manutenção preventiva
Realize testes de abertura/curto de sensor, verifique tempo de amostragem e latência de disparo de saída. Estabeleça rotina de manutenção: verificação anual de conexões e testes funcionais antes de operação crítica.
Integração do Módulo RS-485 DCON com 8 Entradas Termistor e 6 Saídas Digitais com sistemas SCADA e soluções IIoT — I-7005-G, RS-485 e DCON
Integração prática envolve link físico RS-485, tradução de protocolo e publicação de dados em camadas IIoT (MQTT/REST/OPC UA). Arquiteturas recomendadas segmentam rede OT e IT.
H3: Conexão direta via RS-485/Modbus-DCON para SCADA
Conecte o barramento RS-485 ao master SCADA configurando ID e taxa. Para SCADA que suporta apenas Modbus, é comum usar um gateway que traduza DCON para Modbus RTU/TCP, preservando mapeamento de registradores.
H3: Uso de gateways e conversores (RS-485 → Modbus TCP/MQTT)
Gateways de borda convertem leituras em Modbus TCP ou publicam via MQTT para brokers, viabilizando visualizações em nuvem e aplicações analíticas. Atenção a latência, taxa de polling e batch para evitar congestionamento do barramento RS-485.
H3: Exposição de dados para plataformas IIoT (MQTT, REST, OPC UA)
Ao expor dados, apresente tags com metadados (timestamp, qualidade, unidade), e utilize protocolos seguros para transporte. Estruture tópicos MQTT para facilitar ingestão em pipelines de análise.
H3: Boas práticas de segurança e arquitetura (segmentação de rede, TLS, autenticação)
Segmente a rede OT, implemente listas ACL em gateways e use TLS/ mTLS quando possível. Atualize credenciais e minimize exposição direta do barramento RS-485 à rede corporativa.
H3: Exemplos de scripts e tags para integração rápida em SCADA
Forneça templates de tags para leituras (p.ex. TEMPC1..TEMPC8) e scripts simples para leitura em Python usando pymodbus para sistemas que disponibilizam via Modbus TCP.
Exemplos práticos de uso do Módulo RS-485 DCON com 8 Entradas Termistor e 6 Saídas Digitais
Mostre casos práticos com resultados mensuráveis: detecção precoce, acionamento automático e integração cloud.
H3: Caso 1 — Monitoramento térmico em painel elétrico (detecção precoce de aquecimento)
Instalar termistores próximos a bornes críticos e usar thresholds lógicos nas saídas digitais para ligar ventiladores ou notificar operadores reduz MTTR. KPI: redução de falhas térmicas em X% no período piloto.
H3: Caso 2 — Controle de processo com ações discretas via saídas digitais
Em linha de aquecimento, utilize saídas digitais para intertravamento de resistências quando temperatura excede limite, garantindo lote dentro de especificação.
H3: Caso 3 — Integração em planta com gateway IIoT e envio para nuvem
Publique leituras via MQTT para regras de manutenção preditiva. Use análises de tendência para identificar drift do sensor e programar substituição antes de falha.
H3: Medição de performance: KPIs e métricas a acompanhar
Monitore latência de leitura, taxa de falhas de comunicação, taxa de alarmes falsos e impacto no OEE. Essas métricas justificam upgrades e expansão (scaling).
Comparações técnicas com outros módulos ICP DAS, limites e erros comuns
Comparar com I-7000/I-7017 e outros módulos auxilia na decisão por trade-offs entre canais, precisão e tipo de saída.
H3: Comparativo rápido com módulos I-7000/I-7017 (ou modelos equivalentes)
O I-7005-G destaca-se por combinar múltiplas entradas termistor e saídas digitais num módulo único; outros modelos I-7017 podem oferecer canais analógicos universais com maior flexibilidade de sensor, porém acima de custo e complexidade.
H3: Quando escolher o I-7005-G versus alternativas ICP DAS
Escolha o I-7005-G quando o requisito principal for monitoramento térmico distribuído com necessidade de resposta discreta local; escolha módulos analógicos universais quando houver diversidade de sensores.
H3: Erros comuns na instalação, configuração e operação — e como evitá-los
Erros típicos: termistor mal identificado (NTC vs PTC), maldimensionamento de cabos, falta de resistor de terminação RS-485 e ground loops. Evite com checagem pré-instalação e testes de bancada.
H3: Detalhes técnicos avançados: ruído, multiplexação, tempo de resposta e precisão
Considere tempo de amostragem do A/D, multiplexação entre canais (pode aumentar latência aparente) e filtro digital. Ruído pode ser mitigado com média e blindagem; para aplicações sensíveis, avalie módulos com isolação elevada.
Checklist de validação e troubleshooting do Módulo RS-485 DCON com 8 Entradas Termistor e 6 Saídas Digitais
Um checklist rápido ajuda a validar comunicação e leituras.
H3: Verificações de comunicação RS-485
Confirme polaridade A/B, resistência de terminação e ausência de múltiplos masters no mesmo segmento. Use um analisador serial para capturar frames e diagnosticar CRC/baud mismatches.
H3: Diagnóstico de entradas termistor (valores fora de faixa, termistor aberto/curto)
Valores extremos ou instáveis frequentemente indicam sensor aberto/curto; software deve sinalizar condição de sensor inválido para manutenção imediata.
H3: Solução de problemas nas saídas digitais (relés vs transistor, carga máxima)
Verifique tipo de saída (relé/transistor), corrente de carga e dissipação. Para cargas indutivas, utilize supressão (diode/RC) e proteções adequadas.
H3: Atualização de firmware e suporte técnico
Mantenha firmware atualizado para correções e melhorias. Em caso de comportamento inesperado, consulte logs, capture frames RS-485 e contate suporte técnico com informações de MTBF, ambiente e topologia.
Conclusão: resumo estratégico e chamada para ação — Solicite cotação do Módulo RS-485 DCON com 8 Entradas Termistor e 6 Saídas Digitais
O I-7005-G é uma solução prática para monitoramento térmico distribuído com capacidade de ação local por saídas digitais. Sua integração com RS-485/DCON e possibilidade de conexão a gateways IIoT o tornam ideal para projetos que exigem robustez, rastreabilidade e ação imediata.
Resumo estratégico: implemente o módulo para reduzir risco térmico, otimizar manutenção e integrar dados ao ecossistema IIoT da planta. Próximos passos práticos incluem projeto de cabeamento, piloto de 1 rack/painel e validação de KPIs (redução de falhas, latência de alarme).
Entre em contato / Solicite cotação / Peça suporte técnico especializado: Para aplicações que exigem essa robustez, a série I-7005-G da ICP DAS é a solução ideal. Confira as especificações e solicite uma cotação em https://www.lri.com.br/www-lri-com-br/i-7005-g-modulo-rs-485-dcon-com-8-entradas-termistor-6-digital-de-saida. Consulte também o catálogo de produtos e suporte técnico em https://www.lri.com.br/.
Incentivo: deixe suas dúvidas ou desafios de integração nos comentários deste artigo; nossa equipe técnica responderá com orientações práticas e exemplos de configuração.
Perspectivas futuras e aplicações específicas para o Módulo RS-485 DCON com 8 Entradas Termistor e 6 Saídas Digitais
A tendência é a convergência entre edge devices robustos e plataformas analíticas na nuvem. Dados térmicos capturados por módulos como o I-7005-G serão insumos valiosos para modelos preditivos e manutenções baseadas em condição.
H3: Evolução esperada em IIoT e uso de dados térmicos para manutenção preditiva
Com pipelines de dados e ML, anomalias térmicas podem ser detectadas com maior antecedência; médias móveis e algoritmos de detecção de tendência transformarão leituras simples em alertas preditivos.
H3: Aplicações emergentes (smart factories, certificações de segurança funcional)
Em smart factories, agregação de dados térmicos contribui para digital twins e requisitos de segurança funcional (SIL/FSM). Módulos com diagnóstico redundante e logs cronometrados facilitam certificações.
H3: Recomendações de roadmap para quem pretende escalar a solução
Comece com piloto localizado, padronize sensores e cabeamento, depois escale com gateways MQTT/OPC UA. Mapeie KPIs e integre com CMMS para fechar o ciclo de manutenção.
