Introdução

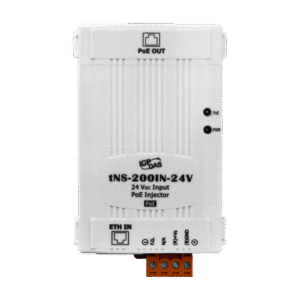

Apresentarei neste artigo técnico o injector PoE 10/100Base-TX 24 VDC 15.4W da ICP DAS, explicando o que é, como funciona e onde aplicar. Desde já integro termos-chave como PoE injector, 10/100Base-TX, 24 VDC e PoE industrial no contexto de automação, IIoT e comunicações industriais para facilitar busca e indexação por motores de pesquisa e decisões técnicas imediatas.
O conteúdo foi estruturado para engenheiros de automação, integradores e compradores técnicos: combina detalhes elétricos, normas aplicáveis (por exemplo, IEEE 802.3af, IEC/EN 62368-1, IEC 61000), práticas de instalação, exemplos reais e recomendações de seleção. O nível técnico é prático e acionável, com tabelas, checklists e CTAs para especificações adicionais.
Incentivo você a interagir: comente dúvidas, peça comparativos adicionais ou compartilhe cenários de projeto para que eu possa sugerir configurações. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Introdução ao injector PoE 10/100Base-TX 24 VDC 15.4W da ICP DAS: visão geral e conceito fundamental
Este tópico descreve o propósito do injector PoE 10/100Base-TX 24 VDC 15.4W da ICP DAS: injetar energia DC e dados sobre um cabo Ethernet de par trançado 10/100Base-TX para alimentar dispositivos remotos sem alimentação local. Opera conforme IEEE 802.3af (classe 0–3), entregando até 15,4 W na saída PoE e mantendo enlaces de dados de até 100 Mbps.
O modo de operação é direto: entrada de 24 VDC redundante/única no lado de alimentação, circuito de detecção e classificação PoE conforme padrão, e pares de saída tipicamente no modo endspan (inserção em pares de alimentação do conector RJ45). Proteções contra inversão de polaridade, sobrecorrente e sobretensão são elementos esperados em ambientes industriais.
Tecnicamente, é indicado para topologias onde switches não têm PoE ou onde portas PoE são limitadas. Em projetos IIoT e Indústria 4.0, o injector simplifica distribuição de energia a câmeras IP, sensores inteligentes e nós de campo, reduzindo custos em infraestrutura elétrica.
O que é o injector PoE 10/100Base-TX 24 VDC 15.4W da ICP DAS? Conceito, função e modo de operação
O injector é um dispositivo de borda que adiciona energia DC sobre fios Ethernet sem afetar o sinal diferencial de dados 10/100Base-TX. Ele detecta a presença de um dispositivo compatível (PD) via resistência de detecção PoE e fornece alimentação conforme a classificação do PD (IEEE 802.3af).
Internamente, inclui conversor DC-DC, circuitos de proteção (fusão eletrônica, proteção contra surto) e isolamento galvanico entre entrada DC e aterramento quando requerido. Considerações como eficiência do conversor, dissipação térmica e MTBF (tipicamente na faixa de centenas de milhares de horas para equipamentos industriais) avaliam robustez.
Para projetos críticos é importante avaliar compatibilidades com normas EMI/EMS (IEC 61000-6-2 / IEC 61000-6-4) e testes de surto (IEC 61000-4-5). Essas garantias asseguram operação confiável em ambientes ruidosos de usinas, subestações e linhas de produção.
Resumo executivo rápido para engenheiros e integradores
Pontos-chave para decisão de projeto: entrega 15,4 W PoE por porta, compatível com IEEE 802.3af, interfaces 10/100Base-TX, entrada 24 VDC, proteção contra inversão e surtos, e perfil industrial para operação contínua. Ideal quando é necessário alimentar dispositivos remotos sem substituir switches existentes.
Do ponto de vista de projeto elétrico, considere a queda de tensão em cabos (calcule com base na resistência por metro), o consumo pico do PD e margens de segurança para não exceder 15,4 W. Para enlaces longos, analise alternativas PoE+ (802.3at) ou soluções de injeção próximas ao PD.
Para aplicações que exigem essa robustez, a série injector PoE 10/100Base-TX 24 VDC 15.4W da ICP DAS é a solução ideal. Confira as especificações detalhadas na página de produto da LRI. (CTA: https://www.lri.com.br/comunicacao-de-dados/injector-poe-10100-base-tx-24-vdc-15-4w)
Principais aplicações e setores atendidos pelo injector PoE 10/100Base-TX 24 VDC 15.4W da ICP DAS e PoE injector
O injector funciona bem em cenários de CFTV (câmeras IP), pontos de acesso Wi-Fi, sensores RTU/IIoT e dispositivos de automação que requeiram até 15,4 W. Sua aplicação reduz a necessidade de distribuição AC local e simplifica cabeamento em instalações industriais e prediais.
Setores típicos: manufatura (linhas de produção, inspeção visual), utilities (monitoramento de subestações e estações de água), transporte (estações, trens, sinalização) e facilities (monitoramento predial e controle de acesso). Em cada setor, a proteção EMI/EMS e certificações industriais são diferenciais.
Para topologias IIoT, o injector permite alimentar gateways e sensores em locais remotos, integrando-se a arquiteturas SCADA e plataformas de monitoramento. Use injetores próximos aos pontos finais para minimizar perdas em cabos longos.
Setores industriais e comerciais atendidos
Indústria de manufatura: alimenta câmeras e sensores nas células de produção sem necessidade de CA adicional, melhorando disponibilidade e MTTR. A robustez contra ruído eletromagnético é crucial, por isso padrões como IEC 61000 são relevantes.
Utilities e energia: ideal para RTUs, medidores inteligentes e câmeras em subestações, com atenção reforçada ao isolamento, surto transiente e requisitos de aterramento conforme normas locais. Compatibilidade com sistemas SCADA e protocolos industriais é essencial.
Transporte e smart cities: fornece energia a equipamentos de monitoramento em estações e postes. A resistência a variações de temperatura e vibração (compliance mecânico e IP quando aplicável) deve ser verificada para aplicações externas.
Aplicações específicas e cenários de projeto (CFTV, sensores, RTUs)
CFTV: alimentar uma câmera IP 720p/1080p que consome ~5–10 W em operação com margem para IR e pan/tilt; calcule potência e perda de cabo para escolher localização do injector. Ideal para reduzir pontos de alimentação AC inacessíveis.
Monitoramento remoto: nós de sensores e RTUs com consumo menor que 15,4 W podem ser alimentados diretamente, evitando cabeamento AC e reduzindo custos de instalação. Integrar com gateways ICP DAS para conversão Modbus ou MQTT facilita telemetria.
Automação predial: PoE alimenta controladores de acesso e pontos de acesso Wi‑Fi; em salas de controle use injetores como fonte dedicada quando switches gerenciados não tiverem suficientes portas PoE. Combine com UPS local para continuidade.
Especificações técnicas e requisitos de instalação (PoE injector) — tabela recomendada
Abaixo uma tabela resumida com especificações críticas. Verifique a ficha técnica oficial para valores exatos e certificações adicionais antes da compra.
| Parâmetro | Descrição |
|---|---|
| Padrão PoE | IEEE 802.3af (15.4 W) |
| Interface de rede | 10/100Base-TX (RJ45) |
| Tensão de entrada | 24 VDC (± tolerância conforme datasheet) |
| Potência PoE por porta | Até 15.4 W |
| Isolamento | Galvanic isolation conforme produto (ver datasheet) |
| Faixa de temperatura | Típica industrial (-20°C a +60°C) |
| Proteções | Inversão de polaridade, sobrecorrente, surge (IEC 61000-4-5) |
| Certificações | EMC/EMS IEC 61000, segurança IEC/EN 62368-1 (verificar modelo) |
| Dimensões | Ver ficha técnica |
| MTBF | Informação disponível em datasheet (tipicamente >100k h) |
Requisitos elétricos, mecânicos e ambientais
Limites operacionais: garanta que a fonte 24 VDC suporte a corrente máxima do injector com margem de 20–30% para inrush e variações de carga. Use cabos dimensionados para minimizar queda de tensão, especialmente em trechos longos (calcule Vdrop = I·R).
Mecânica e montagem: fixe o injector em trilho DIN ou painel conforme modelo; evite locais com vibração excessiva. Providencie ventilação para dissipação térmica e espaço para troca de calor, reduzindo risco de throttling do conversor.
Proteção: implemente proteção contra surtos (SPDs) na entrada DC conforme normas aplicáveis e utilize proteção de fiação (disjuntores ou fusíveis) para isolar falhas. Considere aterramento funcional para reduzir ruído comum e proteger equipamentos sensíveis.
Certificações, compatibilidades e conformidade normativa
Valide conformidade com IEEE 802.3af para interoperabilidade com dispositivos PoE. Para segurança elétrica e compatibilidade EMC/EMS, procure certificados conforme IEC/EN 62368-1, IEC 61000-6-2 / IEC 61000-6-4 e testes de surto IEC 61000-4-5.
Em ambientes médicos ou críticos, verifique se o equipamento atende requisitos específicos como isolação reforçada; normas como IEC 60601-1 podem ser relevantes para integração em sistemas médicos. Consulte o fabricante para declarações formais.
Compatibilidade com switches não-PoE é implícita; certifique-se de que o dispositivo alimentado (PD) seja compatível com 802.3af e que a identificação/classificação PoE seja suportada para evitar sobrecarga.
Importância, benefícios e diferenciais do injector PoE 10/100Base-TX 24 VDC 15.4W da ICP DAS
O uso de injetores PoE reduz complexidade de cabeamento elétrico, elimina necessidade de tomadas locais e acelera o deploy em ambientes industriais. A padronização via IEEE garante interoperabilidade e facilita manutenção.
Benefícios incluem redução de pontos de falha elétricos, menor tempo de instalação, centralização de fontes e possibilidade de backup via UPS em nível de fonte DC. Para equipes de manutenção, simplifica troubleshooting concentrando alimentação.
Diferenciais ICP DAS: ênfase em robustez industrial, conformidade com normas EMC/segurança, e integração com soluções de automação e gateways da mesma linha, o que facilita integração com SCADA e IIoT.
Benefícios operacionais e para manutenção
Operacionalmente, injetores permitem substituição rápida de PDs sem intervenções na infraestrutura elétrica. Monitoramento remoto da carga e do estado (quando combinado com equipamentos gerenciáveis) reduz MTTR e agendamentos de manutenção.
A padronização PoE facilita estoque e logística: um inverter ou injector serve múltiplos tipos de PD, reduzindo necessidade de diferentes fontes 24 V DC locais. Em ambientes críticos, combine com redundância de fonte para alta disponibilidade.
Para manutenção preventiva, recomenda-se revisar conexões, verificar correntes de entrada, checar sinais de aquecimento e realizar testes de conformidade periodicamente (ver seção de testes abaixo).
Diferenciais técnicos e competitivos da ICP DAS
ICP DAS entrega produtos com foco em aplicação industrial: circuitos de proteção apropriados, tolerância a variações de tensão, e especificações térmicas para operação contínua. Suporte técnico local e documentação detalhada (datasheets) são diferenciais competitivos.
A empresa integra soluções PoE com gateways e I/O remotas, simplificando a arquitetura de projeto (por exemplo, interfaces Modbus/OPC UA nativas em gateways). Isso reduz o esforço de integração entre camada de campo e sistemas SCADA.
Comparado a injetores genéricos, modelos ICP DAS costumam apresentar testes mais rigorosos de EMC/EMS, maior MTBF declarado e opções de montagem industrial (DIN rail), essenciais para instalações profissionais.
Guia prático: como instalar, configurar e usar o injector PoE 10/100Base-TX 24 VDC 15.4W da ICP DAS
Siga um procedimento de instalação padronizado: desligue fontes, monte o injector em local apropriado, conecte a alimentação 24 VDC com polaridade correta, e conecte o cabo Ethernet à porta de saída PoE. Use torção de pares e certifique-se do encaixe RJ45.
Verifique polaridade e proteção: muitos injetores aceitam ambos os modos de inserção, mas é crítico seguir orientação de aterramento e proteção contra surtos. Use cabos Cat5e ou superiores para suportar 100 Mbps e integridade do PoE.
Após conexão, verifique LEDs de status (alimentação, PoE, link) e realize testes com medidor PoE ou PD. Documente valores de tensão e corrente e confirme detecção/classificação PoE adequada pelo PD.
Passo a passo de instalação física (fiação, polaridade, aterramento)
- Desligue todas as fontes antes de conectar.
- Monte o injetor em trilho DIN ou painel; respeite distâncias para ventilação.
- Conecte 24 VDC com fio adequado (calibre recomendado no datasheet), observe polaridade e instale fusível/disjuntor.
Aterramento: quando especificado, conecte terra funcional e de proteção para reduzir ruído e proteger contra surtos. Em instalações em subestações, atente-se a requisitos locais de aterramento e equipotencialidade.
Cabo Ethernet: utilize Cat5e/6 blindado (STP) se o ambiente for eletromagneticamente hostil; mantenha rota de cabos afastada de fontes de alta corrente para reduzir indução e ruído.
Procedimento de configuração e testes (verificação PoE, medição)
Verifique detecção PoE com um PD ou medidor PoE que mostre classe e potência fornecida. Meça tensão na extremidade do PD com carga para confirmar queda de tensão aceitável.
Teste de link 10/100Base-TX: use testador de cabo para verificar pares, continuidade e perda; confirme capacidade de throughput com teste de rede quando necessário. Monitore correntes de entrada para garantir que a fonte 24 VDC não seja saturada.
Realize testes de surto e EMC em projeto crítico, preferencialmente em bancada antes da instalação final, e registre resultados para certificação interna.
Segurança, manutenção preventiva e resolução de problemas comuns
Checklist de segurança: isolamento de fontes, uso de EPI, desligamento controlado antes de manutenção e etiquetagem de circuitos. Evite exposição a umidade salvo se produto possuir grau IP adequado.
Manutenção preventiva: inspeção visual anual, verificação de conexões apertadas, medição de temperatura em operação e leitura de correntes. Substitua injetores que apresentem aquecimento anômalo ou quedas de desempenho.
Problemas comuns: falta de detecção PoE (verificar padrão do PD), queda de tensão (recalcular cabo), LEDs de erro (consultar manual). Em casos de interferência, teste cabos blindados e revise aterramento.
Integração com sistemas SCADA e IIoT usando PoE injector
Injetores PoE são parte da camada de borda em arquiteturas IIoT, alimentando sensores e câmeras que enviam dados a gateways ou servidores SCADA. A integração deve considerar latência, segurança e disponibilidade energética.
Use gateways ICP DAS ou conversores para mapear dados PD (câmeras/RTUs) em protocolos industriais como Modbus TCP, OPC UA ou MQTT, possibilitando ingestão eficiente em SCADA e plataformas de analytics. Planeje QoS e separação de tráfego para manter integridade de dados.
Gerenciamento remoto: combine PoE com switches gerenciáveis e soluções de monitoramento para coletar métricas de energia/estado do PD, facilitando manutenção preditiva e redução de MTTR.
Arquitetura de integração: do injector PoE até o SCADA/IIoT
Topologia típica: injector alimenta PD → PD envia dados via Ethernet para switch gerenciado → switch encaminha tráfego para gateway IIoT → gateway integra com SCADA/edge server. Incluir redundância de rede e fonte garante alta disponibilidade.
Localize injetores próximos a pontos críticos para minimizar perdas; centralize alimentação em racks quando possível para facilitar backup UPS e monitoramento de carregamento. Utilize VLANs para segmentação e segurança.
Documente endereçamento IP, mapeamento físico de portas e relações PoE para acelerar troubleshooting e manutenção. Use NMS/SCADA para logs de eventos e alarmes por falha de alimentação.
Protocolos, gateways e práticas de segurança para IIoT
Priorize protocolos seguros: MQTT over TLS, OPC UA com segurança habilitada e Modbus TCP com VPN/ACL em redes críticas. Evite expor dispositivos PoE diretamente à internet sem camadas de segurança.
Implemente segmentação de rede (VLANs), autenticação por 802.1X quando aplicável e controle de acesso baseado em políticas. Atualizações de firmware e gerenciamento de versão são essenciais para mitigar vulnerabilidades.
Use gateways ICP DAS que suportem tradução de protocolos e filtragem para reduzir carga no SCADA; registre telemetria de energia PoE para análise de consumo e predição de falhas.
Exemplos práticos de uso do injector PoE 10/100Base-TX 24 VDC 15.4W da ICP DAS em projetos reais
Apresento três casos práticos curtos e aplicáveis para demonstrar dimensionamento e ganhos na prática. Cada caso considera cálculo de potência, proteção e recomendações de topologia.
Caso 1: alimentação de câmeras IP em planta industrial — escolha injetores próximos a câmeras com consumo médio 8 W; reserve margem para IR e motores PTZ, use fusíveis e SPDs conforme IEC 61000-4-5.
Caso 2: monitoração com sensores PoE — rede de sensores com consumo ≤10 W cada, use injetores distribuídos e gateways para agregação; minimize cabeamento AC e melhore manutenção.
Caso 3: sala de controle e automação predial — combine injetores com switches gerenciáveis em rack com UPS para garantir disponibilidade e segregação de rede por VLANs.
Caso prático 1: Alimentação de câmeras IP em planta industrial
Cenário: 12 câmeras 1080p com consumo médio 8 W, distância média 50 m. Solução: 12 injetores dedicados ou switches PoE com capacidade; dimensione fonte 24 VDC para corrente total + margem (I = P/V).
Inclua SPDs na entrada DC para cada rack e utilize cabos Cat5e blindados em áreas ruidosas. Monitore via NMS e registre consumo para manutenção preditiva.
Lições: calcule queda de tensão e prefira posicionar injetor a menos de 100 m quando possível; para distâncias maiores avalie PoE extenders ou fontes locais.
Caso prático 2: Monitoramento remoto com sensores alimentados por PoE
Cenário: rede de 30 sensores remotos com consumo baixo (≤5 W). Solução: injetores distribuídos em pontos de agregação, conectados a gateway ICP DAS com comunicação via 4G/ethernet para SCADA.
Economia: redução de cabeamento AC e custos de instalação; simplificação de manutenção e facilidade de expansão modular.
Topologia recomendada: hierarquia de agregação — sensores → injectors → switch → gateway → SCADA/Cloud.
Caso prático 3: Solução para sala de controle e automação predial
Cenário: integração de pontos de acesso Wi‑Fi, telefones IP e câmeras em um centro de controle. Solução: mesclar switches PoE com injetores para pontos remotos; providenciar UPS no rack central e segmento de rede isolado por VLAN.
Recomendações: políticas de QoS para priorizar tráfego de controle, uso de ACLs para segurança e monitoramento de energia dos PDs via NMS.
Resultados: redução de downtime e maior previsibilidade na manutenção.
Comparação e análise técnica: injector PoE 10/100Base-TX 24 VDC 15.4W da ICP DAS vs produtos similares da ICP DAS
A ICP DAS oferece diversas opções PoE; comparar parâmetros críticos facilita escolha. O modelo 15.4 W se posiciona para aplicações padrão; modelos superiores (PoE+) atendem cargas maiores.
Matriz comparativa segue com parâmetros essenciais: potência, número de portas, entrada DC, montagem e proteção. Escolha com base no consumo do PD, distância e ambiente.
Erros comuns na seleção: subdimensionar potência, ignorar queda de tensão em cabos, ou escolher modelo sem proteção adequada para ambiente industrial.
Matriz comparativa (portas, potência, tensão, isolamento, custo)
| Modelo | Portas PoE | Potência/Pt | Entrada | Montagem | Uso recomendado |
|---|---|---|---|---|---|
| Injector 10/100 24V 15.4W | 1 | 15.4 W | 24 VDC | DIN/painel | Câmeras/sensores até 15W |
| Switch PoE compact | 4–8 | 15.4 W / porta | 48 VDC/AC | Rack | Vários PDs, centralizado |
| Injector PoE+ (802.3at) | 1 | 30 W | 48 VDC | DIN | PTZ/PD de maior consumo |
Consulte sempre o datasheet para valores reais de MTBF, eficiência e dimensões antes de especificar.
Erros comuns na seleção e detalhes técnicos a observar
Evite confiar apenas na potência nominal: calcule perdas do cabo e consumo real do PD em pico. Não confunda 15,4 W nominal com potência disponível no PD após perdas.
Verifique compatibilidade de detecção (alguns PD proprietários podem não seguir completamente 802.3af) e presença de proteções contra surtos e sobrecorrente para ambientes industriais.
Considere requisitos de certificação do projeto (por exemplo, IEC/EN 62368-1), e prefira soluções com documentação e suporte locais para reduzir riscos contratuais.
Recomendações práticas de seleção por requisito de projeto
Para múltiplos PDs próximos, prefira switches PoE gerenciáveis; para pontos isolados use injetores. Para PDs acima de 15 W, escolha PoE+ (802.3at) ou fontes dedicadas.
Em ambientes industriais severos, priorize modelos com certificações EMC reforçadas e proteção contra surtos. Planeje redundância de fonte (dual feed) quando a disponibilidade for crítica.
Consulte a LRI para orientação in-loco e verifique opções de integração com gateways ICP DAS. (CTA suave: Para aplicações que exigem essa robustez, a série injector PoE 10/100Base-TX 24 VDC 15.4W da ICP DAS é a solução ideal. Confira as especificações no catálogo da LRI: https://www.lri.com.br/comunicacao-de-dados/injector-poe-10100-base-tx-24-vdc-15-4w)
Conclusão e chamada para ação: Solicite cotação ou entre em contato sobre o injector PoE 10/100Base-TX 24 VDC 15.4W da ICP DAS
Em resumo, o injector PoE 10/100Base-TX 24 VDC 15.4W da ICP DAS é uma solução pragmática para alimentar dispositivos PoE em ambientes industriais e prediais, oferecendo interoperabilidade com IEEE 802.3af e robustez para aplicações críticas. Sua adoção reduz complexidade de infraestrutura e melhora manutenção.
Para solicitar cotação, peça suporte técnico ou solicitar amostra, entre em contato com a LRI especificando quantidade, modelo e ambiente de aplicação. Tenha em mãos ficha técnica do PD (consumo) e distância de cabo para cálculo preciso de dimensionamento.
Se quiser, comente abaixo descrevendo seu cenário (número de PDs, distância, ambiente) e eu retorno com uma recomendação de arquitetura e cálculo de energia. Para aplicações integradas e soluções completas, consulte também outros artigos técnicos no blog da LRI: https://blog.lri.com.br/poe-em-ambientes-industriais e https://blog.lri.com.br/guia-instalacao-poe-industrial
