Medição de Alta Corrente CC (30–500 A)

A medição de alta corrente CC é essencial em sistemas de energia renovável, automação industrial, armazenamento em baterias, infraestrutura de recarga de veículos elétricos e equipamentos de distribuição de energia.

Em muitos projetos, os engenheiros precisam integrar a corrente medida a um controlador ou plataforma de datalogger.

Neste estudo de caso, analisamos duas abordagens práticas para medir de 30 A a 500 A CC, comparamos suas vantagens e apresentamos exemplos de hardware adequados para sistemas de monitoramento modernos.

1. Requisitos de Engenharia para Medição de Alta Corrente CC

Um projeto típico exige:

• Medição precisa de corrente CC de 30 A até 500 A

• Instalação fácil sem interrupção significativa do circuito de alimentação

• Estabilidade e confiabilidade a longo prazo

Embora existam muitas formas de medir corrente CC, dois métodos práticos se destacam de forma consistente.

2. Opções Práticas para Medição de Alta Corrente CC

Opção 1: Transdutor de Corrente CC por Efeito Hall para Medição de Alta Corrente CC

O que é:
Um transdutor de corrente CC por efeito Hall detecta o campo magnético gerado pelo condutor e produz uma saída dimensionada (0–10 V, 4–20 mA ou MODBUS RTU digital). O condutor geralmente passa pela abertura do sensor, ou uma versão de núcleo partido pode ser fixada sobre um cabo existente.

Vantagens:

• Mede corrente CC verdadeira, ao contrário dos transformadores de corrente CA convencionais

• Isolamento galvânico — seguro para controladores e dataloggers

• Cobre uma ampla faixa (30–500 A CC) sem perdas excessivas

• Não é necessário cortar o condutor (com versões de núcleo partido)

• Compatível com 0–10 V, 4–20 mA ou RS-485 MODBUS RTU

• Extremamente robusto para monitoramento contínuo de longa duração

Limitações:

• Mais caro do que um simples resistor shunt

• A precisão depende do tipo de sensor (malha aberta vs. malha fechada)

Por que se adequa a aplicações industriais de alta corrente:
Para a maioria dos sistemas industriais e de monitoramento de energia, os sensores de efeito Hall oferecem o equilíbrio ideal entre segurança, facilidade de integração e confiabilidade de medição.

Opção 2: Resistor Shunt + Módulo de Medição para Alta Corrente CC

O que é:
Um resistor de precisão de baixa resistência (shunt) é colocado em série com a carga. O dispositivo mede a pequena queda de tensão sobre ele e calcula a corrente.

Vantagens:

• Baixo custo

• Alta precisão quando dimensionado corretamente

Limitações:

• Sem isolamento galvânico → exige amplificadores isolados e projeto cuidadoso

• Gera calor — significativo em correntes acima de 200–300 A

• Normalmente utilizado em equipamentos especializados, não em monitoramento geral

• A instalação requer o corte do condutor de alta corrente

Resumo:
A medição por shunt é tecnicamente válida, mas para circuitos CC de 500 A industriais, os transdutores de efeito Hall são, em geral, uma opção mais segura e prática.

3. Exemplos de Dispositivos para Medição de Alta Corrente CC

A seguir, exemplos ilustrativos, sem caráter de recomendação específica:

Estes exemplos demonstram a disponibilidade de transdutores industriais prontos para uso, adequados à integração com controladores e dataloggers padrão.

Para especificações detalhadas e normas do setor sobre medição de alta corrente CC, consulte IEEE Standards for DC Measurements e o National Renewable Energy Laboratory (NREL).

4. Controladores Recomendados para Integração

Dependendo de o transdutor de corrente utilizar saída 0–10 V ou MODBUS RTU, diferentes controladores de monitoramento podem ser indicados. As opções adequadas incluem:

• TCW220 – 2 × entradas analógicas 0–10 V

• TCW242 – 4 × entradas analógicas 0–10 V + RS-485 MODBUS RTU

• TCW260 – 6 × entradas analógicas 0–10 V + RS-485 MODBUS RTU + isolamento galvânico

Todos os modelos incluem:

• Datalogger integrado

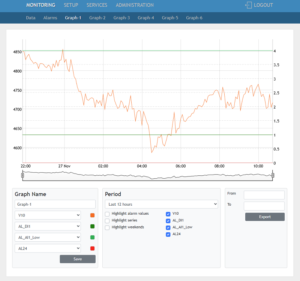

• Visualização gráfica de tendências via interface web

• Notificações de alarme e funções de monitoramento remoto

5. Conclusão

Para medir de 30 A a 500 A CC em ambientes industriais modernos, duas abordagens são práticas:

1. Transdutor CC por efeito Hall – a melhor escolha geral em termos de segurança, facilidade de instalação e compatibilidade
2. Resistor shunt com amplificador – solução econômica, porém menos conveniente e sem isolamento elétrico

Quando combinado com um controlador adequado (TCW220/TCW242/TCW260), o sistema oferece uma solução completa e confiável para monitoramento em tempo real, registro de dados e supervisão remota de circuitos CC de alta corrente.

Para mais informações sobre os conceitos, consulte Corrente contínua e Sensor de efeito Hall.
