Módulo 4 Saídas Analógicas Isoladas Para Aquisição de Dados

Introdução

Apresentarei neste artigo técnico detalhado o módulo com 4 saídas analógicas isoladas da ICP DAS, explicando arquitetura, aplicações, especificações e procedimentos de instalação para engenheiros de automação, integradores e profissionais de TI industrial. Desde o primeiro parágrafo uso as palavras-chave principais módulo com 4 saídas analógicas isoladas, saídas analógicas isoladas, 4-20 mA e ICP DAS para garantir otimização semântica e clareza técnica. O objetivo é oferecer um guia prático e referenciado, com normas relevantes (ex.: IEC/EN 62368-1, IEC 61010-1, IEC 61000-6-2/6-4) e parâmetros críticos como MTBF, linearidade e isolamento.

Este conteúdo concentra-se em aplicações industriais (automação, utilities, energia, OEMs), IIoT e integração com SCADA, abordando desde o correto aterramento até mapeamento de tags e envio de dados para plataformas MQTT/REST. Utilizo analogias diretas onde útil — por exemplo, comparar o isolamento galvanico a uma "barreira elétrica" que evita que ruídos e loops de terra corrompam sinais de controle — sempre mantendo precisão técnica. Ao final há CTAs técnicos para produtos ICP DAS e links para conteúdos relacionados no blog LRI/ICP; sinta-se à vontade para comentar perguntas técnicas ou pedir dados adicionais.

Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Introdução ao módulo com 4 saídas analógicas isoladas — visão geral e conceito fundamental

Promessa: Apresentarei de forma clara o que é o módulo com 4 saídas analógicas isoladas, para que serve e quais são os princípios de funcionamento do módulo com 4 saídas analógicas isoladas.

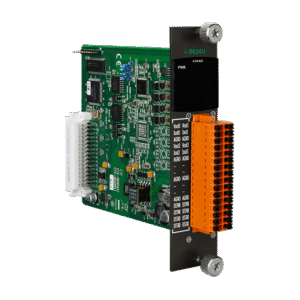

O módulo com 4 saídas analógicas isoladas é um equipamento eletrônico modular que converte sinais digitais de um controlador (PLC, RTU, controlador remoto) em até quatro sinais analógicos industriais (tipicamente 0–10 V e 4–20 mA), mantendo isolamento galvanico entre entradas, saídas, alimentação e terra. Esse isolamento reduz riscos de loop de terra e aumenta imunidade a interferências, seguindo recomendações de normas EMC (ex.: IEC 61000-6-2 para imunidade industrial). O uso típico é em painéis de controle, racks IIoT e estações remotas.

Em termos de princípio de funcionamento, o módulo recebe comandos via barramento digital (ex.: Modbus RTU/TCP, EtherNet/IP em modelos com gateway) ou via entradas lógicas locais; um conversor D/A de alta resolução gera o sinal analógico, um circuito de driver garante capacidade de carga e um estágio de isolamento galvanico protege o circuito. A arquitetura costuma incluir fontes reguladas com proteção contra sobretensão, medição de corrente por shunt e buffers de saída com proteção contra curto. Parâmetros chave incluem precisão (%FS), resolução (bits), tempo de resposta e tensão máxima de isolamento entre canais (ex.: 2.5–4 kV DC).

Para aplicações críticas, avalie ainda MTBF, especificações de temperatura e conformidade com normas de segurança como IEC/EN 62368-1 e com normas de medição IEC 61010-1 quando houver interação com instrumentos de teste. Em ambientes com requisitos médicos ou laboratoriais, verifique compatibilidade com outras normas aplicáveis. A robustez do módulo torna-o apto para Indústria 4.0, onde sinais analógicos isolados alimentam atuadores proporcionais, transmissores e sistemas de controle distribuído.

O que é o módulo com 4 saídas analógicas isoladas? Definição e arquitetura básica

Definição técnica: é um módulo D/A com quatro drivers de saída isolados individualmente ou por grupo, projetado para gerar sinais industriais padronizados. Cada canal tipicamente suporta saídas em mA (4–20 mA) e V (0–10 V), com seleção por jumper ou configuração via software. A arquitetura inclui: conversores D/A de alta precisão, buffers de saída com proteção contra curto-circuito, isoladores digitais/ópticos e um conversor de alimentação com filtro EMC.

A topologia de isolamento pode ser por canal (cada saída isolada) ou por bloco (saídas compartilhando isolamento do grupo). O isolamento galvânico nominal é normalmente especificado em VDC (por exemplo, 3000 VDC entre canais e terra), e a proteção ambiental inclui supressão transiente (TVS) e filtros LC para rejeitar ruído de alta frequência. A interface de comunicação com o controlador pode ser via Modbus RTU/TCP, DCON ou protocolos proprietários ICP DAS, dependendo do modelo.

Em termos de redundância e diagnóstico, módulos avançados oferecem checagem de integridade das saídas (open-loop detect), indicação de falha por LED e leitura de status via registradores. Esses recursos aumentam a confiabilidade em malhas de controle críticas, reduzindo tempo de parada e retrabalhos.

Principais características técnicas resumidas

As funcionalidades-chave que justificam o uso incluem: isolamento galvanico (elimina loops de terra), precisão (tipicamente 0.1–0.2% FS), resolução (12–16 bits), e capacidade de carga em corrente (p. ex. até 500 Ω em 4–20 mA dependendo da alimentação). Outros atributos importantes são tempo de resposta (p.ex. 100.000 h), consumo de energia, e impacto no fator de potência (PFC) se integrado a fontes de alimentação compartilhadas. Essas métricas ajudam na especificação de estoque e análise de confiabilidade do parque.

Principais aplicações e setores atendidos (saídas analógicas isoladas)

Promessa: Mapearei setores e aplicações típicas (industrial, energia, água e esgoto, petroquímica, automação predial) e mostrarei por que o módulo com 4 saídas analógicas isoladas é adequado para cada caso.
Setores típicos: manufatura e automação de processos, utilities (água, esgoto, energia), petroquímica, automação predial e OEMs que precisam pilotar válvulas proporcionais, inversores de velocidade, ou enviar referências analógicas a instrumentos. A isolação elimina problemas comuns nesses ambientes, como diferenças de potencial entre painéis e ruído induzido por motores e geradores.

Na indústria de energia e utilities, o módulo é usado para controlar posições de válvulas, conselhos de bombas e reguladores, onde 4-20 mA é o padrão. Em indústrias com alta interferência eletromagnética, o isolamento entre canais evita a propagação de distúrbios, protegendo o processo crítico e garantindo qualidade de controle. Além disso, em painéis de subestação e SCADA distribuído, isolar os sinais evita que falhas escalem pelo sistema.

Para IIoT e Indústria 4.0, o módulo atua como ponte analógica entre controladores legados e gateways de dados. Com integridade de sinal garantida, torna-se possível coletar telemetria precisa para análise preditiva, integrando com plataformas MQTT/REST e soluções de time-series para manutenção preditiva e otimização de processos.

Aplicações em automação e controle de processos

Em malhas de controle PID, cada saída pode comandar válvulas proporcionais ou controladores locais. A baixa deriva térmica e alta linearidade garantem resposta estável no laço de controle, reduzindo overshoot e oscilação. Isolamento impede que ruídos de sensores ou terra causem ajustes indevidos.

Outro uso comum é controle de velocidade de motores através de sinais analógicos para inversores e VFDs que aceitam 0–10 V ou 4–20 mA. A capacidade de fornecer referência robusta e imunidade a transientes é essencial para processos contínuos onde variações causam perdas de produção.

Também é usado em sequências de produção em OEMs, permitindo que um único módulo controle múltiplos atuadores, reduzindo custo e simplificando manutenção. A modularidade facilita troca por falhas e expansão de canais.

Aplicações em monitoramento, testes e medição

No banco de testes, saídas isoladas geram sinais de referência para calibradores ou simuladores sem introduzir ruído no equipamento sob teste. Isso é crucial em calibrações de instrumentos sensíveis e certificações metrológicas.

Em data logging, as saídas podem alimentar registradores analógicos ou transmissores remotos, permitindo que sistemas de aquisição convertam comandos digitais em sinais padronizados para gravação. A precisão e estabilidade tornam as leituras confiáveis para análises históricas.

Para integração com equipamentos de teste automatizado, o isolamento protege instrumentos caras contra picos e falhas em DUTs (device under test), reduzindo o risco de danificar equipamentos e minimizando tempo de reparo.

Especificações técnicas do módulo com 4 saídas analógicas isoladas (tabela recomendada)

Promessa: Fornecerei a estrutura de tabela técnica a incluir e destacarei parâmetros críticos que o leitor deve avaliar.
Abaixo está uma tabela sugestiva que você pode preencher com os valores do modelo específico ICP DAS selecionado. Parâmetros críticos que devem constar: tipo de saída (mA/V), faixa, precisão, resolução, isolamento entre canais, tensão de alimentação, consumo, tempo de resposta, capacidade de carga, temperatura de operação, conformidade EMC e MTBF.

Use esta tabela como checklist técnico ao especificar o equipamento em um projeto. Certifique-se de validar valores de isolamento (VDC), garantias de linearidade e especificações de proteção contra curto-circuito que afetam a seleção do produto conforme IEC 61010-1 e requisitos do cliente.

Considere também notas de instalação que informem sobre cabos blindados, torque de bornes, e necessidade de dissipação térmica em racks com fontes de alimentação compartilhadas.

Tabela de especificações técnicas (modelo)

Conectividade, pinout e requisitos elétricos

Especifique o pinout em diagramas: bornes de saída por canal com indicação de polaridade (para mA, +OUT e COM), alimentação (V+, GND), e terra funcional se aplicável. Detalhe também pinos ou registradores de status para diagnóstico (OK, Fault). As saídas 4–20 mA devem incluir nota sobre evolução de loop e máximo Rload calculado por: Rmax = (Vsup – Vdrop) / 0.02 A.

Nível de sinal típico: 4–20 mA (loop-powered ou sourcing) e 0–10 V (sourcing). Requisitos elétricos incluem proteção contra inversão de polaridade, filtragem de surto (MOV/TVS nas linhas de alimentação) e fusíveis recomendados para proteção de painel. Indique também se o módulo tem alimentação redundante e o consumo máximo por canal.

Para comunicação com PLC/SCADA, inclua endereçamento Modbus (ID default), velocidade serial, e registradores mapeados para cada saída; isso facilita integração e automação de testes durante comissionamento.

Ambientes operacionais e certificações

Especificar temperatura de operação, humidade relativa e grau de proteção (geralmente IP20 para módulos DIN-rail). Para uso externo ou em painéis não selados, considerar gabinetes com classificação apropriada (IP54/65) e separadores conformes. Certificações EMC e segurança elétrica (IEC/EN 62368-1, IEC 61010-1) devem constar para aceitação em projetos.

Além disso, verifique conformidade com normas ambientais e de transporte (RoHS, REACH) e relatórios de ensaio de compatibilidade eletromagnética. Se o equipamento for usado em ambientes explosivos, é necessário buscar variantes certificadas ATEX/IECEx.

Por fim, informe o MTBF e a garantia do fabricante, pois esses números impactam análise de ciclo de vida e TCO em fábricas e utilities.

Importância, benefícios e diferenciais do produto

Promessa: Demonstrarrei os ganhos operacionais, de segurança e de custo ao escolher o módulo com 4 saídas analógicas isoladas frente a alternativas sem isolamento.
O principal benefício é a mitigação de problemas de loops de terra e ruídos, resultando em sinais de controle mais estáveis e menor intervenção de manutenção. Isto se traduz em menos paradas não planejadas e maior disponibilidade do processo — um ganho de produtividade que é facilmente quantificável em plantas contínuas. Redução de retrabalho em fiação e diagnóstico compensa o investimento inicial.

Do ponto de vista de segurança, o isolamento galvanico protege equipamentos sensíveis contra sobretensões e falhas de aterramento, reduzindo riscos de danos a controladores e instrumentos. Economicamente, a escolha de um módulo isolado reduz custos ocultos relacionados a falhas, calibragens frequentes e substituições prematuras, diminuindo o custo total de propriedade (TCO).

Tecnicamente, diferenciais incluem melhor rejeição de modo comum (CMRR), menor drift térmico, diagnósticos ativos e conformidade com normas EMC, o que garante funcionamento em ambientes industriais agressivos, alinhando-se às exigências de projetos conforme IEC e práticas de engenharia.

Benefícios operacionais e econômicos (saídas analógicas isoladas)

Quantificando: uma redução de eventos de ruído e falhas pode diminuir em 20–40% ordens de manutenção corretiva em painéis antigos; ganho real depende da criticidade do processo. A estabilidade reduz variações de produto, levando a menor descarte na produção e maior eficiência operacional.

A padronização em módulos de 4 canais reduz estoque e complexidade de painéis comparado a usar módulos individuais por canal, simplificando manutenção e reduzindo custos logísticos. A modularidade facilita expansão e substituição rápida sem retrabalho de fiação extensiva.

Além disso, usar módulos compatíveis com IIoT e com diagnóstico remoto reduz tempo de resposta de equipes de campo e possibilita manutenção preditiva com base em telemetria — uma estratégia que reduz custos recorrentes.

Diferenciais técnicos e de projeto

Isolamento por canal, alta resolução (16 bits), e mecanismos de proteção contra curto são diferencias projetuais. Projetos ICP DAS costumam oferecer firmware com diagnóstico e mapas Modbus predefinidos, simplificando integração. Alinear essas características com normas IEC assegura aceitação em projetos exigentes.

Outros diferenciais incluem calibração de fábrica, compensação de temperatura e blindagem para EMC, que melhoram linearidade e reduzem necessidade de re-calibração em campo. O design mecânico (montagem em trilho DIN, bornes com torques definidos) facilita instalação consistente.

Finalmente, suporte técnico e ecosystema (gateways, software de configuração e documentação detalhada) são fatores importantes na escolha de um fornecedor, reduzindo risco de projeto e tempo de comissionamento.

Guia prático de instalação e uso do módulo com 4 saídas analógicas isoladas — como fazer/usar

Promessa: Fornecerei um passo a passo prático para instalação, configuração, calibração e comissionamento em campo.
1) Preparação: desligue fontes e verifique tensão de alimentação; confira esquema elétrico e sequenciamento de energização. Use EPI e siga normas de segurança aplicáveis (NR-10 no Brasil). 2) Montagem: fixe o módulo em trilho DIN, mantendo espaço para ventilação; aplique torque indicado nos bornes. 3) Cabos: use cabos blindados para sinais analógicos; se possível, mantenha caminhos de potência e sinal separados.

Ao energizar, observe LEDs de status e realize testes de isolamento com instrumento apropriado (megômetro) se exigido pelo projeto. Em seguida, configure endereçamento e parâmetros via software ou jumpers; documente configurações em ficha técnica do painel. Estabeleça um plano de teste com pontos de verificação (I/O test, resposta dinâmica, isolamento).

Mantenha registro de calibração no banco de dados de ativos para permitir manutenção preditiva. Considere a instalação de um logger temporário para validar estabilidade do sinal sob diferentes condições de operação antes do comissionamento final.

Preparação e montagem física (checklist)

• Ferramentas: chave dinamométrica, multímetro de precisão, loop calibrator, megômetro.
• Verificações: confirmar tensão de alimentação, integridade de bornes, jumpers de seleção de saída.
• Montagem: fixar em trilho DIN, respeitar isolamento entre fontes e sinais, manter espaço para ventilação.

Checklist adicional: registrar número de série, firmware e parâmetros de fábrica; verificar integridade do invólucro e lacres; preparar etiquetas de identificação dos canais para facilidade de manutenção. Faça teste de continuidade e isolamento antes de energizar.

Por fim, crie um plano de backup de configurações e crie rotinas de inspeção periódica conforme criticidade do ativo.

Fiação, aterramento e recomendações de isolamento

Use cabos blindados para sinais analógicos e conecte blindagem apenas em um lado (normalmente no painel/terra funcional) para evitar loops. Aterramento deve ser único por painel e conectado ao terra de proteção; não use o mesmo condutor para sinais e potência. Ao conectar múltiplos módulos, evite conectar os COMs de saídas de diferentes módulos sem considerar o isolamento.

Para saídas 4–20 mA, calcule resistência máxima do receptor pelo drop de tensão disponível: Rmax = (Vsup – Vdrop módulos)/0.02 A. Em laços loop-powered, atente à polaridade e proteções contra inversão. Use supressores de surto onde existam transientes previsíveis.

Se observar sintomas de loop de terra (sinais flutuantes, ruído intermitente), isole temporariamente canais e meça potencial comum-mode; soluções incluem transformadores isoladores ou rever layout de aterramento do painel.

Configuração de saídas analógicas e calibração prática

Calibre cada canal com um loop calibrator ou multímetro de precisão aplicando pontos de 4 mA e 20 mA e ajustando offset e ganho conforme necessário. Verifique linearidade em pontos intermédios (25%, 50%, 75%). Documente coeficientes de correção na ficha do equipamento.

Se o módulo tiver opções de configuração via software, defina o tipo de saída (mA ou V), velocidade de atualização e modos de falha (holding, fail-safe). Registrar o firmware e parâmetros facilita reproduzir configurações em substituições futuras.

Execute testes de resposta dinâmica para checar step response e overshoot; compare com especificação do fabricante. Ajuste filtros e tempos de amostragem se necessário para evitar instabilidade em loops de controle.

Testes funcionais e validação em campo

Testes de aceitação devem incluir: verificação de cada saída com cargas representativas; teste de isolamento DC entre canais e terra; simulação de falha (curto/carga aberta) e verificação de resposta de diagnóstico. Documente resultados e aceite formalmente com assinaturas.

Validação dinâmica: aplicar rampa de sinais e medir linearidade e tempo de resposta com registrador ou osciloscópio. Checar interoperabilidade com o controlador (mapeamento Modbus/registradores) e alarmes no SCADA.

Após testes, incluir o módulo no plano de manutenção com periodicidade de verificação e recalibração conforme criticidade do processo.

Integração com sistemas SCADA/IIoT e protocolos (módulo com 4 saídas analógicas isoladas)

Promessa: Mostrarei como integrar o módulo com 4 saídas analógicas isoladas a supervisórios SCADA e plataformas IIoT, incluindo protocolos e mapeamento de tags.
A integração é feita mapeando cada saída para um tag no SCADA; se módulo possui registradores Modbus, mapeie os registradores de setpoint/valor para tags analógicas. Para gateways IIoT, converta os dados para MQTT/REST e publique com timestamps NTP para consistência temporal. Garanta que o mapeamento mantenha meta-informações: unidade, escala e alarmes.

Use mecanismos de verificação de integridade: heartbeat via registrador e leitura de status para detectar falhas de saída. Em plataformas OPC UA, crie nodes para cada canal e inclua atributos como qualidade e timestamp. Isso melhora monitoramento de disponibilidade e diagnóstico remoto.

Ao enviar dados para time-series, prefira formatos compressíveis e com metadados (tag name, unidade, device id) para facilitar análises preditivas. Considere edge gateways para conversão e segurança.

Protocolos suportados e mapeamento de sinais para SCADA

Protocolos típicos: Modbus RTU/TCP, OPC UA, EtherNet/IP (dependendo do gateway). Mapear cada canal de saída para registradores específicos e definir coerência de escopo: setpoints devem ser tratados diferentemente de leituras. Padronize endereçamento e documentação.

Defina limites de alarme e deadband no SCADA para evitar ruídos causarem alarmes falsos. Use quality flags (Good/Bad) para cada tag baseada no status do módulo. Testes de failover e simulação de erros garantem que o SCADA responda corretamente.

Para integração com controladores modernos, crie templates e bibliotecas de bloqueios de função (function blocks) que simplifiquem reutilização em projetos.

Envio de dados para plataformas IIoT e pipeline de dados

Utilize um gateway edge para converter Modbus/registradores para MQTT ou REST, aplicando políticas de agregação no edge (ex.: downsampling, compressão) antes de enviar ao cloud. Implemente TLS e autenticação para proteger o tráfego de telemetria.

Defina arquitetura de dados: raw data em um bucket de arquivos e métricas derivadas em um banco de séries temporais (InfluxDB, Timescale). Implementar retenção de dados e rotinas de housekeeping reduz custo na nuvem.

Inclua metadados de contexto (local, equipamento, canal) em cada mensagem para facilitar análise e integração com CMMS/ERP.

Segurança de rede e melhores práticas de integração

Segmente a rede OT da rede IT; use firewalls industriais e VPN para acessos remotos. Aplique princípios de least privilege e autenticação forte para modificar setpoints. Mantenha firmware e software atualizados.

Implemente monitoramento de integridade (IDS/IPS industrial) e políticas de change management. Faça backup de configurações e chaves; testes de restauração devem ser realizados periodicamente.

Considere políticas de logging e armazenamento seguro para trilhas de auditoria, especialmente em utilities e processos regulados.

Exemplos práticos de uso e estudos de caso

Promessa: Apresentarei exemplos concretos (com fluxo de trabalho e resultados esperados) para facilitar a replicação.
Exemplo 1 — Controle de válvulas proporcionais em tratamento de água. Arquitetura: PLC envia setpoints a módulo ICP DAS; cada canal gera 4–20 mA para a válvula. O isolamento evita loops entre diferentes painéis de bombas, assegurando estabilidade do nível de reservatório. Resultado: redução de overshoots no controle e menor desgaste mecânico.

Exemplo 2 — Integração de sensores 4-20 mA em SCADA. Sensores alimentam transmissores e o módulo gera sinais de referência para comparação e calibração automática. O SCADA recebe tags com qualidade, permitindo alarmes automáticos e log de calibração. Resultado: manutenção preventiva baseada em tendência.

Exemplo 3 — Painel de bancada para calibração. Montagem de um banco de testes com o módulo para gerar sinais padrão, isolando equipamentos sob teste e protegendo calibrador. Resultado: testes mais rápidos, maior segurança e menor risco de danificar DUTs.

Comparações técnicas e erros comuns (ICP DAS e similares)

Promessa: Compararei o módulo com 4 saídas analógicas isoladas com modelos similares da ICP DAS e destacarei erros comuns de seleção, instalação e operação.
Comparativo objetivo: priorize avaliação de precisão, isolamento, número de canais, protocolos e preço. Modelos ICP DAS podem variar na forma de isolamento (por canal vs grupo), diagnóstico e suporte a protocolos. Faça uma matriz de critérios para justificar escolha técnica e financeira.

Erros comuns: escolher faixa errada (usar 0–20 mA ao invés de 4–20 mA), não contabilizar Rload máximo, mau aterramento e confundir sourcing/sinking. Evite colocar cabos de sinal próximos a cabos de potência sem blindagem adequada. Tais erros levam a leituras erráticas e falhas de loop.

Para troubleshooting: começar por verificar alimentação, status de LEDs, medições de saída com multímetro, teste de isolamento DC e leitura direta dos registradores via Modbus. Substituição temporária por módulo conhecido bom ajuda isolar falha de sistema.

Diagnóstico de problemas e procedimentos de troubleshooting

Roteiro prático: 1) verificar alimentação e LEDs; 2) medir saída diretamente; 3) checar carga conectada e Rload; 4) revisar ground loops; 5) ler registradores de diagnóstico. Use processo de eliminação para determinar se problema é do módulo, cabo ou receptor.

Documente ocorrências e mantenha logs para análise de tendência. Para ruído, verificar CMRR e implementar filtros RC ou software. Para drift térmico, checar temperatura ambiente e ventilação.

Se falha persistir, contate suporte técnico com dados de firmware, serial, e logs; considere substituição preventiva se MTBF indicando fim de vida.

Conclusão e chamada para ação — Solicite cotação / Entre em contato

Resumindo, o módulo com 4 saídas analógicas isoladas é componente essencial para controlar atuadores e integrar sinais analógicos em ambientes industriais agressivos, oferecendo ganhos em confiabilidade, segurança e eficiência operacional. Ao especificar, atente-se a isolamento, precisão, tempo de resposta e compatibilidade com protocolos SCADA/IIoT. Para aplicações que exigem essa robustez, a série módulo com 4 saídas analógicas isoladas da ICP DAS é a solução ideal. Confira as especificações e solicite cotação: https://www.lri.com.br/aquisicao-de-dados/modulo-com-4-saidas-analogica-isoladas-10269.

Para projetos que demandam integração IIoT e gateways, consulte também nossas soluções de comunicação e aquisição no blog e catálogo. Visite artigos relacionados no blog LRI: https://blog.lri.com.br/automacao-industrial e https://blog.lri.com.br/iiot para guias complementares e estudos de caso. Se tiver dúvidas técnicas, comente abaixo ou solicite suporte técnico personalizado.

Incentivo você a interagir: deixe perguntas nos comentários sobre especificações, casos reais ou solicite um checklist adaptado ao seu projeto.

Perspectivas futuras e resumo estratégico para o módulo com 4 saídas analógicas isoladas

Tendências: maior integração com edge computing, análise embarcada e suporte nativo a protocolos MQTT/OPC UA; módulos futuros provavelmente terão mais diagnósticos autoexplicativos e suporte a firmware remoto seguro. A convergência IIoT exige que módulos analógicos ofereçam dados de qualidade e metadados para suportar ML e manutenção preditiva.

Estratégia de adoção: comece com pilotos em áreas críticas para validar benefícios de isolamento e redução de ruído; documente ganhos operacionais e calcule ROI para justificar rollout. Padronize seleção de módulos e políticas de manutenção para reduzir OPEX e simplificar suporte técnico.

Próximos passos recomendados: solicitar amostra técnica, testar em bancada com cargas representativas e integrar com seu SCADA em ambiente de teste antes do comissionamento final. Para aplicações que exigem robustez e suporte técnico, consulte o catálogo da ICP DAS e peça cotação especializada: https://www.lri.com.br/aquisicao-de-dados/modulo-com-4-saidas-analogica-isoladas-10269.
