Introdução
A seguir apresento um artigo técnico aprofundado sobre o Clipe de Montagem em Trilho DIN 60mm, desenvolvido para engenheiros de automação, integradores, profissionais de TI industrial e compradores técnicos. Desde o primeiro parágrafo, destacam-se termos centrais como Clipe de Montagem em Trilho DIN 60mm, trilho DIN 60mm e suporte DIN rail, alinhando conteúdo a intenções de busca técnicas e SEO. Este documento combina práticas de projeto (MTBF, PFC, compatibilidade eletromecânica) com referências normativas e aplicações industriais para subsidiar decisões de compra e engenharia.
O foco técnico aborda compatibilidade mecânica e elétrica, facilidade de instalação e impacto na confiabilidade de sistemas SCADA/IIoT. A ICP DAS, fabricante com histórico em módulos de aquisição de dados e I/O modulares, fornece soluções padronizadas que seguem requisitos de robustez e segurança para painéis industriais. A estrutura do artigo contém tabelas, listas e checklists para uso prático em especificações de projeto e compras.
Peço que comente dúvidas técnicas, compartilhe casos de aplicação e sugira tópicos para aprofundamento. Interaja com exemplos reais: qual o maior desafio na padronização de trilhos DIN na sua planta? Suas perguntas ajudam a tornar o conteúdo mais aplicável ao campo.

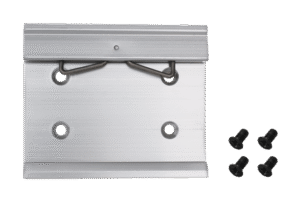

Introdução ao Clipe de Montagem em Trilho DIN 60mm — O que é o clipe de montagem em trilho DIN 60mm?
O Clipe de Montagem em Trilho DIN 60mm é um suporte metálico/plástico projetado para fixar módulos e acessórios (módulos I/O, fontes, relés) em trilhos DIN 35mm padrão ou variações de perfil com 60mm de largura útil para acomodar conjuntos maiores. Apesar do nome, a referência 60mm indica compatibilidade dimensional e modularidade para dispositivos ICP DAS que exigem maior área de apoio. A função primária é garantir fixação mecânica segura, alinhamento e fácil remoção em manutenção.
A adoção do clipe atende requisitos de projeto como resistência a vibração (número de ciclos conforme IEC 60068), tolerâncias mecânicas e isolamento para separação de circuitos. Em projetos que exigem conformidade eletromecânica, o clipe complementa dispositivos que atendem normas de segurança elétrica, como IEC/EN 62368-1 para equipamentos de áudio/ICT e referências aplicáveis em automação. Projetistas focam em parâmetros como força de retenção, material (aço inox, aço zincado, plástico reforçado) e tratamentos superficiais.
Tecnicamente, a escolha do clipe impacta MTBF do conjunto ao reduzir falhas mecânicas por vibração e desconexões acidentais. A interface física entre o trilho e o equipamento também influencia gestão térmica e roteamento de cabos. Em resumo, é um componente pequeno com grande impacto em confiabilidade, manutenção e padronização em painéis industriais.
Principais aplicações e setores atendidos pelo Clipe de Montagem em Trilho DIN 60mm
Os clipes são amplamente usados em painéis elétricos e quadros de comando para fixação de módulos ICP DAS, fontes de alimentação, bornes e interfaces. Em linhas de produção, facilitam substituições rápidas de I/O durante paradas programadas, reduzindo MTTR. Em telecomunicações e instrumentação, o clipe garante posicionamento repetível de dispositivos sensíveis a interferência mecânica.
Em utilities e energia, os clipes suportam equipamentos em subestações e unidades de distribuição onde requisitos de vibração, temperatura e compatibilidade com aterramento são críticos. Em ambientes industriais, atendem requisitos de segregação de sinais analógicos e digitais, contribuindo para conformidade com normas de compatibilidade eletromagnética (EMC) e segurança funcional.
Para projetos IIoT e Indústria 4.0, o clipe serve como base física para gateways, módulos de aquisição remota e conversores de protocolo, permitindo padronização e escalabilidade. A modularidade reduz tempo de comissionamento e facilita upgrades, aspectos importantes para OEMs e integradores que precisam garantir repetibilidade entre painéis.
Aplicações industriais (fábricas, linhas de produção)
Em linhas de produção, o clipe permite reaproveitamento de módulos ICP DAS em diferentes estações, reduzindo custo de estoque. A montagem padronizada minimiza erros humanos durante trocas rápidas (hot-swap, quando aplicável ao componente).
Projetos com forte exposição a vibração exigem clipes com prova de fadiga mecânica e testes conforme IEC 60068. A seleção correta reduz falhas por afrouxamento e perdas de comunicação I/O, impactando diretamente indicadores como OEE.
Para integradores, o benefício operacional é significativo: redução de cabos mal posicionados, organização de I/O por função e facilidade de documentação para manutenção preventiva.
Aplicações em edifícios e infraestrutura (QDC, centros de comando)
Em quadros de distribuição e centros de comando, os clipes permitem montagem limpa de medidores, relés e controladores. A padronização facilita inspeções e conformidade com normas de edificações técnicas.
Nos QDC (Quadro de Distribuição de Circuitos), a modularidade contribui para segregação de circuitos críticos e facilita expansão sem reprojetar o painel. Isso é valioso em retrofit onde espaço e disponibilidade de parada são limitados.
A estética e organização também são relevantes para edifícios corporativos e comerciais, onde manutenção e escalabilidade são requisitos operacionais importantes.
Setores específicos (energia, óleo & gás, HVAC, automação predial)
No setor de energia, a resistência a condições ambientais (temperatura, umidade, poeira) torna o clipe um componente de alta prioridade. Em óleo & gás, compatibilidade com atmosferas potencialmente explosivas exige atenção a certificações ATEX/IECEx quando aplicável.
Para HVAC e automação predial, os clipes viabilizam instalação de módulos de controle e sensores em painéis de combate, reduzindo fiação cruzada e facilitando integração com BMS. Em automação predial, a padronização facilita replicação de salas técnicas em múltiplos edifícios.
OEMs valorizam clipes que permitem montagem repetível em linhas de montagem automatizadas, resultado em menor variação de produção e conformidade com requisitos de garantia.
Especificações técnicas do clipe de montagem em trilho DIN 60mm (Tabela técnica)
Abaixo uma tabela técnica resumida com parâmetros críticos que engenheiros devem verificar antes da compra. Inclui informação mecânica, dimensional e ambiental.
| Parâmetro | Especificação típica |
|---|---|
| Material | Aço inox 304 / Aço zincado / Nylon reforçado (dependendo do modelo) |
| Dimensões (LxAxP) | 60 mm (largura útil) x variável (perfil) — ver desenho técnico |
| Compatibilidade de trilho | Perfil DIN EN 60715 (TS35/7.5, TS35/15) / adaptadores para 60mm |
| Resistência mecânica | Força de retenção ≥ 50 N (valor típico) |
| Temp. de operação | -40 °C a +85 °C (versões industriais) |
| Acabamento | Zincagem, passivação ou tratamento anticorrosão |
| Isolamento elétrico | Classe de isolação conforme material; separado por distância de fuga |
| Vida útil | > 10.000 ciclos de acoplamento (modelo metálico) |
| Normas aplicáveis | IEC 60068, IEC/EN 62368-1 (compatibilidade geral), IEC 60529 (IP ratings dependem do conjunto) |
Verifique tolerâncias dimensionais no desenho do fabricante, especialmente a folga entre clipe e trilho, que impacta retenção e alinhamento. Parâmetros como temperatura de operação e acabamento devem ser coerentes com o ambiente de instalação para evitar corrosão ou perda de resistência.
A tabela acima é indicativa; consulte a ficha técnica ICP DAS para valores exatos por referência de peça. Para aplicações que exigem robustez adicional (ambientes agressivos), escolha versões com tratamento anticorrosão e certificação adequada.
Certificações e conformidades (normas aplicáveis, compatibilidade com perfis DIN padrão)
Clipes metálicos normalmente não requerem certificação elétrica específica, mas o conjunto em que são usados deve seguir normas aplicáveis (por exemplo, IEC/EN 62368-1 para equipamentos, IEC 60601-1 em aplicações médicas). Em ambientes com requisitos ATEX ou IECEx, o material e acabamento devem ser verificados para compatibilidade.
Compatibilidade com perfis DIN segue a norma EN 60715 (anteriormente DIN EN 50022). Certifique-se de que o clipe se encaixa corretamente em perfis TS35/7.5 ou TS35/15; adaptadores podem ser necessários para perfis não padronizados. Testes de vibração e choque conforme IEC 60068 são recomendados para aplicações móveis.
Para projetos com requisitos de EMC/EMI, observe distância de fuga e arranjos de aterramento; o clipe pode impactar o caminho de retorno de sinais e massa, portanto verifique impactos no projeto geral de blindagem.
Observações de montagem e tolerâncias críticas
Tolerâncias críticas incluem folga lateral entre clipe e trilho, alinhamento axial e torque de fixação dos parafusos (quando aplicável). Folgas inadequadas podem resultar em micro-movimentações sob vibração, causando fadiga mecânica.
Se usar clipes plásticos, verifique a resistência térmica e índice UL94 (inflamabilidade). Para clipes metálicos, verifique tratamentos superficiais para evitar corrosão galvânica quando em contato com outros metais. Sempre siga torque recomendado e sequência de montagem.
Documente tolerâncias em desenhos de montagem (3D/2D) e inclua inspeções pré-embarque (IQC) para lotes em grande volume. Isso reduz retrabalhos e garante repetibilidade na produção.
Importância, benefícios e diferenciais do Clipe de Montagem em Trilho DIN 60mm
A escolha de um clipe adequado reduz tempo de instalação e manutenção, contribuindo para menor MTTR e maior disponibilidade do sistema. Padronização do método de fixação permite troca rápida de módulos sem realinhamento extenso, algo crítico em linhas de produção com SLAs rígidos.
Diferenças entre clipes genéricos e os fornecidos pela ICP DAS incluem controle de qualidade por lote, verificação dimensional e testes de compatibilidade com os módulos da marca. Esses diferenciais impactam confiabilidade, garantindo desempenho previsível e conformidade com requisitos contratuais.
Em termos econômicos, a redução de horas de engenharia de campo e de incidentes por fixação inadequada gera retorno sobre investimento (ROI) rápido, especialmente em projetos de grande escala ou em programas de retrofit.
Benefícios operacionais (facilidade de instalação, padronização, economia de tempo)
Instalação plug-and-play reduz necessidade de ferramentas especiais, economizando tempo de comissionamento. Para times de manutenção, a padronização do clipe simplifica treinamento e procedimentos.
Clipes padronizados permitem inventário controlado e substituições imediatas, essencial em contratos de manutenção preventiva. Isso reduz estocagem de modelos diversos e facilita logística.
A economia de tempo também se traduz em menor custo de parada produtiva, impactando diretamente indicadores financeiros como custo por tempo de parada.
Diferenciais de qualidade e durabilidade (materiais, acabamento, lote ICP DAS)
ICP DAS aplica controle de qualidade por lote e testes de dimensionamento para garantir compatibilidade com seus módulos. Materiais selecionados (ex.: aço inox para ambientes corrosivos) prolongam vida útil e reduzem necessidade de substituição.
Acabamentos anticorrosivos e tratamentos superficiais protegem contra agentes químicos e umidade. Para aplicações críticas, versões com certificação e testes de fadiga são recomendadas.
Esses diferenciais resultam em menor incidência de falhas mecânicas e manutenção corretiva, aumentando a confiabilidade do sistema global.
Impacto na manutenção e confiabilidade do sistema
Um clipe bem projetado reduz pontos de falha mecânica, minimizando interrupções por desconexão. Em sistemas distribuídos IIoT, isso preserva integridade de dados e continuidade de monitoramento.
Documentos de manutenção devem incluir instruções de verificação do clipe durante inspeção preventiva (folga, corrosão, retenção). Isso integra o componente ao plano de manutenção preditiva.
Melhor fixação também ajuda a manter integridade das conexões elétricas, reduzindo ruído e problemas de comunicação em barramentos industriais.
Guia prático de instalação e uso do clipe de montagem em trilho DIN 60mm
Antes da instalação, confirme compatibilidade entre o clipe, o trilho e o equipamento a ser montado. Verifique dimensões, material e torque recomendados. Certifique-se de que o painel está energizado apenas se procedimentos permitirem trabalho em componentes energizados; preferência por desligamento elétrico para segurança.
Documente as ferramentas necessárias: chave de torque, alicates, nivelador, régua métrica e equipamento EPI. Siga procedimentos de bloqueio/etiquetagem (LOTO) quando houver risco elétrico. A limpeza do trilho e remoção de óxidos garantem melhor contato mecânico.
Registre o procedimento em fichas técnicas e inclua imagens para replicação. Para instalações em grande escala, crie um checklist padrão para garantir conformidade em todas as unidades.
Ferramentas necessárias e condições de segurança antes da instalação
Ferramentas básicas: chave de torque calibrada, esparadrapo de marcação, nivelador, scanner de cabos e alicate de corte. Em caso de montagem com parafuso, use torque especificado pelo fabricante para evitar deformação do clipe.
Condições de segurança: LOTO, EPI (luvas dielétricas, óculos), ambiente livre de umidade excessiva. Verifique presença de campos eletromagnéticos e desligue fontes que possam causar arco durante manipulação.
Faça briefing com equipe sobre sequência de montagem, rotas de cabo e teste pós-instalação para evitar retrabalhos.
Passo a passo de fixação no trilho DIN 60mm (posicionamento, pressão, travamento)
- Posicione o clipe na posição desejada e alinhe com marcações do trilho.
- Insira o topo do clipe encaixando no rebaixo do trilho; aplique pressão descendente até ouvir o travamento.
- Se houver parafuso de fixação, rosqueie com torque especificado; verifique folga lateral e axial.
Após fixação, aplique teste de puxar manual para confirmar retenção mínima. Anote posição em diagrama do painel para referência futura.
Boas práticas: espaçamento, alinhamento e agrupamento de módulos
Mantenha espaçamento mínimo recomendado entre módulos para dissipação térmica e acesso a cabos. Alinhe módulos por função (I/O analógico, digital, fontes) para facilitar diagnóstico.
Agrupe módulos similares para otimizar fiação e reduzir loops de terra. Use etiquetas e códigos de cor para identificação rápida durante manutenção.
Padronize posições em todos os painéis para replicabilidade e melhoria contínua na documentação.
Inspeção pós-instalação e check-list de conformidade
Checklist mínimo: verificação de torque, ausência de folgas, integridade do acabamento, contato terra quando aplicável e limpeza de rebarbas. Realize teste funcional de I/O e verifique leituras no SCADA/PLC.
Registre resultados em planilha de controle e arquive fotos para auditoria. Em caso de não conformidade, troque o clipe ou ajuste torque conforme especificação.
Planeje inspeções periódicas conforme ambiente (ex.: trimestral em ambientes agressivos) para preservar confiabilidade.
Integração do Clipe de Montagem em Trilho DIN 60mm com sistemas SCADA e soluções IIoT
O clipe facilita montagem física de módulos ICP DAS que se comunicam com SCADA via Modbus/TCP, EtherNet/IP ou protocolos proprietários. A fixação robusta garante que cabos e conectores mantenham integridade, reduzindo erros de comunicação atribuíveis a vibração mecânica.
Ao integrar com IIoT, o suporte físico é parte da cadeia de confiabilidade: gateways, sensores e módulos I/O montados sobre trilhos corretamente fixados mantêm continuidade de dados e reduzem perda de pacotes. A arquitetura típica prevê módulos I/O montados em trilho com conexão a gateways via cabo Ethernet industrial.
Em ambientes industriais, recomenda-se rotas de cabos segregadas, blindagem adequada e boas práticas de aterramento para evitar ruído que comprometa amostragem de sinais analógicos. O clipe contribui ao garantir posicionamento e separação física entre grupos de sinais.
Arquitetura típica: módulo ICP DAS montado em trilho com comunicação para SCADA
Arquitetura comum: sensores → módulos I/O ICP DAS (montados em trilho com clipe) → gateway Ethernet industrial → SCADA/PLC. Cada etapa exige fixação mecânica e organização de cabos.
Documente rotas de cabo e use etiquetas identificadoras de porta/terminal para correspondência com tags SCADA. Em redes redundantes, mantenha consistência física para facilitar failover.
A documentação deve incluir esquemas de terra e planos de teste para validar integridade de dados após instalação.
Recomendações de cabeamento, aterramento e separação de sinais
Separe cabeamento de potência e sinais de baixa tensão para reduzir acoplamento EMI. Use canais de cabos e travessas para manter organização. Ground loop evitados por práticas de aterramento em estrela.
Aterramento do trilho deve seguir normas locais e melhores práticas: trilho como referência de massa quando apropriado, mas considere isolamento quando necessário para evitar correntes parasitas. Use condutores de aterramento com seção adequada.
Implemente filtros e supressores quando sinais estiverem em ambientes com ruído de comutação (frequência industrial) para preservar qualidade de sinal.
Considerações para ambientes IIoT: sensores, gateways e confiabilidade física
Para IIoT, disponibilidade de dados é crucial; portanto, o clipe deve minimizar invasões físicas e permitir manutenção sem interrupção prolongada. Prefira clipes com identificação de lote para rastreabilidade.
Monitore condições ambientais (temperatura, vibração) dos racks/painéis e integre dados a plataforma IIoT para manutenção preditiva. Pequenas falhas mecânicas podem ser preditas e tratadas antes de impactar operação.
Planeje redundância física em instalações críticas, usando múltiplos pontos de fixação ou trilhos redundantes quando necessário.
Exemplos práticos de uso do clipe de montagem em trilho DIN 60mm
A seguir três cenários que ilustram ganhos práticos em instalação, operação e ROI ao usar clipes ICP DAS devidamente especificados.
No caso de uma linha de produção automotiva, clipes padronizados permitiram trocar módulos I/O durante paradas noturnas sem recalibrar sensores, reduzindo o tempo de parada em 35%. A padronização também facilitou treinamentos e reduziu erros de remontagem.
Em retrofit de subestação, substituição de painéis com novos módulos ICP DAS montados em trilho reduziu tempo de parada planejada em 60%, pois os clipes permitiram remanejar módulos sem cortes extensivos de cabeamento. A conformidade dimensional agilizou a pré-montagem.
Em projetos de automação predial para uma rede de edifícios, adoção de clipe padrão gerou economia em escala na compra e manutenção, reduzindo SKU de peças de montagem e acelerando comissionamento em múltiplas unidades.
Caso 1 — Painel de controle de fábrica: montagem rápida de blocos de I/O
No exemplo, a fábrica implementou painéis modulares com clipes ICP DAS, conseguindo substituir blocos I/O em linha sem remover toda a fiação, o que diminuiu o MTTR. A organização por função e a documentação padronizada foram essenciais.
O uso de clipes com travamento positivo evitou desconexões por vibração. Ferramentas de medição e checklists ajudaram a validar cada substituição.
Resultados: menor custo de manutenção e maior disponibilidade da linha.
Caso 2 — Retrofit de subestação: reorganização de módulos com mínima parada
Durante retrofit, clipes com compatibilidade de perfil reduziram necessidade de ferramental especial e permitiram pré-montagem em bancada. A troca foi feita dentro da janela de manutenção reduzida.
A compatibilidade com trilhos padronizados e testes de vibração garantiram que a solução atendesse requisitos de utilities.
ROI calculado incluiu economia de horas de parada e redução do risco operacional.
Caso 3 — Projeto de automação predial: padronização e economia em escala
Em rollout de sistemas BMS para uma rede de prédios, a padronização do clipe eliminou a variação de peças entre sites. Compras consolidadas reduziram custo unitário e simplificaram logística.
A uniformidade também permitiu replicar topologias elétricas e reduzir tempo de engenharia por projeto.
O benefício operacional refletiu em maior velocidade de entrega e menor custo de manutenção por ativo.
Comparação técnica: Clipe de Montagem em Trilho DIN 60mm vs produtos similares da ICP DAS e mercado
Comparar clipes exige critérios técnicos: material, compatibilidade dimensional, facilidade de instalação (snap-on vs parafusado), resistência a vibração e certificações. Modelos metálicos tendem a oferecer maior resistência mecânica; modelos plásticos vantagem em isolamento elétrico.
A ICP DAS fornece clipes testados em conjunto com seus módulos, garantindo compatibilidade de furação e pontos de travamento. Produtos genéricos podem ter variações dimensionais que exigem adaptações no painel, gerando retrabalho.
Use checklist de decisão técnico abaixo para escolher entre opções conforme aplicação e orçamento.
Critérios de avaliação (material, dimensões, facilidade de instalação, certificações)
- Material e resistência mecânica (aço vs plástico)
- Compatibilidade com perfil EN 60715 (folga e travamento)
- Temperatura de operação e resistência UV/ química
- Método de fixação (snap-on, parafuso) e torque aplicável
- Certificações e histórico de teste (vibração, ciclo de vida)
Esses critérios ajudam a mapear trade-offs entre custo e desempenho.
Produtos ICP DAS comparáveis — vantagens e desvantagens relativas
Produtos ICP DAS normalmente oferecem vantagem em compatibilidade e suporte técnico, com documentação detalhada e testes por lote. Desvantagem potencial é preço ligeiramente superior ao genérico, justificado por menor risco de incompatibilidade.
Modelos padrão ICP DAS permitem integração mais rápida com módulos I/O e menos intervenções em campo.
Como escolher entre opções: checklist de decisão para engenheiros
- Verifique perfil do trilho e medidas do módulo.
- Confirme requisitos ambientais (temp., vibração, corrosão).
- Escolha material adequado e acabamento.
- Exija documentação de testes e tolerâncias.
- Planeje estoque de segurança e peça amostras para validação.
Esse checklist reduz risco de incompatibilidade e retrabalho.
Erros comuns, problemas de instalação e soluções técnicas
Erros mecânicos comuns incluem posicionamento incorreto, uso de força excessiva (deformando o clipe) e aplicação de torque fora da especificação. Esses erros levam a folgas e falhas prematuras por fadiga.
Erros elétricos e de aterramento aparecem quando o trilho é usado como massa sem planejamento, gerando loops de terra e ruído em sinais sensíveis. Solução: projetar esquema de aterramento e usar isoladores quando necessário.
Testes e inspeções recomendadas: ensaio de retenção, ciclo de acoplamento e verificações elétricas pós-instalação. Documentar resultado e manter registro para auditoria.
Erros mecânicos (posicionamento incorreto, força excessiva)
Posicionamento equivocado causa desalinhamento e pressão localizada no módulo. Força excessiva durante encaixe pode deformar clipe, reduzindo retenção.
Solução: usar ferramentas de apoio (niveladores) e seguir sequência de montagem. Treinar equipe e documentar limites de torque.
Erros elétricos e de aterramento que comprometem a instalação
Usar trilho como terra sem considerar correntes de retorno pode introduzir ruído em sinais analógicos. Conexões soltas de terra aumentam risco de falha.
Solução: adotar esquema de aterramento em estrela, separar terra funcional de terra de proteção quando requerido, e verificar continuidade com instrumentos adequados.
Testes e inspeções recomendadas para validar correção de problemas
Realize ensaio de puxamento, medição de resistência de contato e testes de comunicação (ping, leituras I/O). Em campos industriais, inclua ensaios de vibração e termografia para detectar pontos quentes.
Mantenha checklist e registros por lote para rastreabilidade.
Considerações de compra e especificação técnica para projetos (orientação para engenharia e compras) Clipe de Montagem em Trilho DIN 60mm | trilho DIN 60mm | suporte DIN 60mm
Ao especificar, inclua desenho dimensional, material, acabamento, temperatura de operação, ciclo de vida esperado, método de fixação e requisitos de teste. Exija tolerâncias de encaixe e relatório de conformidade com EN 60715 quando aplicável.
Defina quantidade com margem de reserva (5–10%) para instalações críticas e logísticas de reposição rápida. Planeje estoques para atender janelas de manutenção e picos de consumo em retrofit.
Critérios de aceitação na entrega incluem inspeção dimensional, teste de encaixe em trilho de amostra e verificação de acabamento. Rejeite lotes sem documentação adequada.
Lista mínima de requisitos técnicos para inclusão em especificações
- Referência do desenho técnico com tolerâncias
- Material e tratamento superficial
- Força mínima de retenção e ciclo de vida
- Temperatura de operação e índice de inflamabilidade (se plástico)
- Requisitos de embalagem e rastreabilidade de lote
Quantificação de peças, reserva de estoque e logística de instalação
Calcule peças por painel + reserva para manutenção. Para contratos com SLA, mantenha estoque consignado ou políticas de reabastecimento rápido. Planeje logística de envio para minimizar downtime.
Inclua prazo de entrega e lead time nas cláusulas contratuais.
Critérios de aceitação na entrega e testes de aceitação em fábrica
Exija amostragem por lote (ex.: EN 2859) para verificação dimensional e ensaio de encaixe. Checklist de aceitação deve ser assinado e arquivado.
Solicite certificado de conformidade e relatórios de teste quando aplicável.
Conclusão e chamada para ação — Solicite cotação ou entre em contato sobre Clipe de Montagem em Trilho DIN 60mm
Recapitulando, o Clipe de Montagem em Trilho DIN 60mm é um componente estratégico que impacta durabilidade, manutenção e integridade de sinais em projetos industriais e IIoT. Escolher clipes compatíveis e certificados reduz riscos e custos operacionais. A ICP DAS oferece soluções testadas que facilitam integração com módulos I/O e gateways industriais.
Para aplicações que exigem essa robustez, a série Clipe de Montagem em Trilho DIN 60mm da ICP DAS é a solução ideal. Confira as especificações detalhadas e solicite cotação em: https://www.lri.com.br/aquisicao-de-dados/clipe-de-montagem-em-trilho-din-l-60mm. Para outros produtos complementares, visite nossa área de produtos: https://www.lri.com.br/produtos/clipe-trilho-din-60mm.
Se tiver dúvidas sobre especificação, dimensionamento para seu projeto ou necessidades de teste, comente abaixo ou entre em contato com nosso time técnico. Pergunte sobre compatibilidade com seus módulos ICP DAS e envie um desenho para análise.
Perspectivas futuras, aplicações emergentes e resumo estratégico para Clipe de Montagem em Trilho DIN 60mm
Tendências apontam para maior demanda por modularidade em borda (edge) e padronização física para facilitar upgrades de IIoT. Clipe com identificação RFID do lote e sensores de condição integrados podem ser próximos passos para manutenção preditiva.
Adoção em larga escala requer políticas de compra padronizadas, testes de campo e integração de documentação digital (BOMs, desenhos CAD). Recomenda-se projeto de painéis com margem para expansão e pontos de fixação padronizados.
Estratégia: padronize clipes por família de equipamentos, documente requisitos e valide amostras em bancada. Isso garante replicabilidade e reduz riscos de campo.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Links úteis e artigos relacionados:
- Guia prático de integração de módulos I/O: https://blog.lri.com.br/iiot-integracao-modulos-io
- Como escolher suportes e trilhos DIN: https://blog.lri.com.br/guia-montagem-din-rail
Chamada suave adicional: Para aplicações que exigem montagem padronizada e segura em trilho, a linha de suportes ICP DAS disponível no blog LRI apresenta soluções testadas. Confira e solicite suporte técnico.
Incentivo à interação: deixe suas perguntas, experiências de campo e sugestões de temas nos comentários — seu feedback orienta conteúdos futuros.
