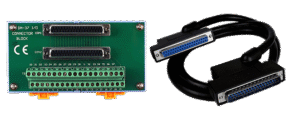

Placa DB37 Fêmea Terminal 5,08mm Trilho DIN CA-3720AM

Introdução — Visão geral da Placa DB37 Fêmea com terminais de parafuso 5,08 mm (inclui CA-3720AM)

A Placa DB37 fêmea com terminais de parafuso 5,08 mm (incluindo o suporte CA-3720AM) é um componente de interface mecânica e elétrica projetado para simplificar conexões entre equipamentos de aquisição de dados (DAQ) e painéis industriais. Neste artigo você encontrará definição técnica, especificações e orientações práticas para integração em ambientes de I/O industrial, IIoT e automação, com menção a normas relevantes como IEC 60529 (IP), IEC 60068 (ensaios ambientais) e recomendações de MTBF e resistência de contato.
A palavra-chave principal aparece já neste parágrafo para atender à otimização semântica: Placa DB37 fêmea com terminais de parafuso 5,08 mm. Abordaremos também o papel do CA-3720AM como adaptador/porta em trilho DIN que facilita a montagem modular e a troca rápida de cabos em racks e painéis.
A linguagem é técnica e orientada a engenheiros de automação, integradores e compradores técnicos. Incentivamos comentários e perguntas no final — sua interação ajuda a refinar este guia prático e conectar casos de uso reais com soluções ICP DAS.

O que é a Placa DB37 Fêmea? — conceito e aplicação imediata

A Placa DB37 fêmea é um bloco de terminação que converte os 37 pinos padronizados do conector DB37 em terminais de parafuso de 5,08 mm, proporcionando uma interface robusta para fiação de campo. Tecnicamente, ela combina um conector D-sub fêmea (37 vias) com uma barra de terminais removível, permitindo conexão direta de condutores sólidos ou cabos com terminais isolados.
Em práticas de engenharia, este componente é utilizado quando se precisa de desacoplamento rápido entre equipamentos modulares (módulos I/O, condicionadores de sinal, RTUs) e cablagem fixa do painel, reduzindo tempo de manutenção e risco de erro de fiação. Os terminais de 5,08 mm suportam condutores de bitola típica de 12–22 AWG.
Use este componente sempre que a topologia exigir repetibilidade na conexão e facilidade de substituição de módulos em campo, como em painéis de controle, racks de aquisição de dados e sistemas de telemetria.

Componentes do kit (inclui CA-3720AM) e variantes do produto

O kit padrão normalmente inclui: placa DB37 fêmea com barra de terminais de 37 posições (parafuso 5,08 mm), o adaptador CA-3720AM para montagem em trilho DIN, parafusos de fixação e uma serigrafia para identificação de pinos. A versão pode ter carcaça metálica ou somente a estrutura isolante, conforme modelo.
A ICP DAS oferece variantes com e sem tampa protetora, versões com bornes destacáveis para troca a quente e opções com identificação padronizada (etiquetas serigrafadas). Também há versões com diferentes espaçamentos de terminais ou perfis para montagem direta em painéis.
A escolha entre variantes depende do grau de proteção exigido (considere IP20 a IP54, conforme caixa), densidade de I/O e políticas de manutenção. Para aplicações industriais críticas, a versão com CA-3720AM e carcaça metálica no trilho DIN aumenta robustez e dissipação térmica.

Principais aplicações e setores atendidos pelo Placa DB37 fêmea com terminais de parafuso 5,08 mm

Setores típicos que se beneficiam incluem manufatura, utilities (água, gás, energia), petróleo e gás, transporte e telecomunicações. A placa DB37 é usualmente empregada para consolidar sinais de múltiplos sensores e atuadores em pontos de entrada/saída de um PLC, RTU ou módulo DAQ.
Em Indústria 4.0 e IIoT, a padronização das conexões facilita retrofit de plantas para coleta edge e integração com gateways e plataformas cloud. O uso combinado com dispositivos ICP DAS garante interoperabilidade com protocolos como Modbus e OPC UA.
Além disso, laboratórios e bancadas de teste usam a placa para organizar conexões de medição e evitar soldas diretas em cabos de teste, acelerando a troca de DUTs e padronizando procedimentos de validação.

Aplicações na automação industrial e controle de processos

Na automação, a placa DB37 é frequentemente usada em painéis de E/S distribuídas, consolidação de sinais de sensores digitais e analógicos e como ponto de interface entre cabos de campo e módulos I/O. Ela facilita o mapeamento lógico dos sinais para o PLC.
Exemplos típicos: consolidação de 32 entradas digitais + 4 comuns, múltiplas entradas analógicas multiplexadas via condicionamento externo e conexões de termopares com blocos adaptadores. O ganho operacional é redução do tempo MTTR e padronização de fiação.
Em linhas de produção automatizadas, a placa permite substituição rápida de módulos defeituosos sem retrabalho da fiação, o que é crítico para KPIs de disponibilidade e OEE.

Aplicações em energia, subestações e monitoramento remoto

Em subestações e centros de controle, a DB37 é comumente usada em RTUs e unidades de telemetria para consolidar sinais de medição e comandos. Sua robustez mecânica e facilidade de aterramento tornam-na adequada para ambientes com ruído eletromagnético.
O uso junto a módulos ICP DAS com isolamento galvanicamente reforçado evita interferências entre sinais de potência e sinais digitais, atendendo requisitos de segurança e proteção. A integração com SCADA para telemetria e alarms é direta, mapeando pinos para tags de controle.
Para monitoramento remoto, o conjunto com CA-3720AM facilita instalação em racks padronizados, permitindo rápida troca de RTUs e manutenção preventiva sem interrupção prolongada.

Especificações técnicas da Placa DB37 Fêmea (tabela) — Placa DB37 fêmea com terminais de parafuso 5,08 mm

A seguir uma tabela resumida com parâmetros elétricos, mecânicos e ambientais essenciais. Insira imagens de pinout e diagrama de montagem próximo à tabela para referência visual.

Tabela de especificações recomendada (o que incluir)

Recomenda-se que a tabela inclua colunas para pinout, corrente máxima, tensão máxima, resistência de contato inicial, material dos contatos e ambiente operacional. Essas informações suportam análise de conformidade com normas como IEC/EN 62368-1 (segurança de equipamentos eletrônicos) quando aplicável.
Inclua também MTBF estimado do conjunto quando usado com módulos ICP DAS (dados do fabricante) e condições de teste ambientais (IEC 60068-2-27 para choque, IEC 60068-2-6 para vibração). Esse nível de detalhe é crítico para especificações de projetos em utilities e OEMs.
Ao publicar a tabela em documentação técnica, insira imagens do pinout e diagrama de montagem ao lado para facilitar conferência durante a instalação.

Pinout, diagrama de conexão e limites elétricos

O mapeamento dos 37 pinos segue a disposição padrão D-sub; recomenda-se gerar um diagrama com numeração clara pino-a-pino e incluir legendas para sinais comuns (GND, Vcc, entradas digitais, saídas, sinais analógicos). Inserir imagem: [Pinout DB37 aqui].
Limites elétricos típicos: corrente de 5 A por terminal, tensão de isolamento 1500 VAC entre grupos e resistência de isolamento ≥100 MΩ. Para aplicações de corrente mais alta, usar barramentos paralelos ou referências a especificações do fabricante.
Para proteção contra transientes, considere TVS ou supressores nas linhas de entrada sensíveis; respeite distâncias de escoamento e creepage conforme normas para prevenir flashover em ambientes com substancial poluição atmosférica.

Importância, benefícios e diferenciais do produto — Placa DB37 fêmea com terminais de parafuso 5,08 mm

A principal vantagem é a padronização: um único conector DB37 consolida até 37 sinais, reduzindo densidade de conexões e erros humanos. O uso de terminais de parafuso facilita manutenção e testes sem soldas.
Do ponto de vista operacional, há ganho em tempo de instalação, segurança na identificação de pinos e facilidade de swaps em racks, o que reduz MTTR e melhora disponibilidade do sistema. A robustez mecânica e o encaixe com CA-3720AM aumentam a confiabilidade em ambientes industriais severos.
Para especificadores, o valor agregado está na compatibilidade com módulos ICP DAS, a qualidade dos contatos e o suporte a normas que asseguram conformidade em projetos críticos — um diferencial frente a soluções genéricas sem documentação técnica.

Benefícios operacionais e de engenharia

Benefícios tangíveis incluem: redução do tempo de fiação, padronização de painéis e simplicidade em manutenção preditiva. Para equipes de engenharia, a documentação clara do pinout reduz retrabalho em comissionamento.
Em termos de engenharia elétrica, o uso de bornes de 5,08 mm facilita conexões seguras com torque controlado, minimizando problemas de resistência de contato que afetam medições analógicas sensíveis. Recomenda-se torque de 0,5–0,6 Nm conforme especificação do terminal.
Além disso, a modularidade permite planejamento de estoque mais eficiente, com peças de reposição padronizadas e compatibilidade com práticas de manutenção baseadas em confiabilidade (RCM).

Diferenciais frente a alternativas do mercado

Comparado a blocos de terminais não padronizados, a placa DB37 ICP DAS oferece acabamento industrial (contatos com deposição de ouro/níquel), montagem compatível com trilho DIN via CA-3720AM e documentação técnica detalhada.
A construção focada em durabilidade e conformidade com normas facilita aprovação em projetos que exigem certificações e auditorias técnicas, algo que nem todos os concorrentes oferecem.
O suporte ao cliente e a disponibilidade de acessórios (tampas, etiquetas, suportes) tornam a solução mais atrativa para integradores que demandam ciclo de vida completo do projeto.

Guia prático: Como instalar e usar a Placa DB37 Fêmea (passo a passo)

A instalação requer atenção a EPI, procedimentos de bloqueio/etiquetagem e verificação de ausência de tensão na bancada. Use ferramentas calibradas (chave dinamométrica) para apertar terminais no torque recomendado.
Limpe contatos e verifique se não há fios desencapados; utilize terminais isolados para fios flexíveis e pontes apropriadas para cabos grossos. Siga checklist de identificação de pinos antes de energizar.
Documente o mapeamento no esquema elétrico do painel e aplique etiquetas serigrafadas na placa para facilitar manutenção futura.

Preparação, segurança e ferramentas necessárias

Equipamentos de proteção individual: luvas isolantes, óculos de segurança e calçado apropriado. Para proteção contra ESD, em ambientes sensíveis, use pulseira e bancada aterrada.
Ferramentas: chave dinamométrica (0,5–0,6 Nm), alicates de crimpagem compatíveis com terminais isolados, multímetro e pinça para identificação. Tenha fita de identificação e etiquetas para pinos.
Verifique procedimentos de lockout-tagout (LOTO) e siga normas de segurança aplicáveis à instalação elétrica local (NR-10 no Brasil) para riscos elétricos.

Passo a passo para montagem no trilho DIN com CA-3720AM

1) Fixe o CA-3720AM no trilho DIN (TS35) até ouvir o encaixe; assegure-se do travamento mecânico.
2) Posicione a placa DB37 sobre o suporte e aparafuse conforme instrução, garantindo alinhamento do conector D-sub com a abertura frontal.
3) Conecte os cabos nos terminais 5,08 mm, aplique torque recomendado e etiquete cada condutor conforme mapa de pinagem. Organize com canaletas para reduzir esforço sobre os terminais.

Testes pós-instalação e validação funcional

Após montagem, realize testes de continuidade pino a pino com multímetro para confirmar conexões corretas. Meça resistência de isolamento entre grupos e terra.
Realize testes de alimentação e sinal com carga representativa, monitorando ruído e variações. Em aplicações analógicas, verifique linearidade e offset após instalação.
Documente resultados e inclua no FAT/SAT do equipamento; mantenha registros para análises de MTBF e ciclo de manutenção.

Integração com sistemas SCADA e plataformas IIoT

A placa DB37 atua como interface física; a integração lógica é feita por módulos I/O ICP DAS que conectam fisicamente à placa e comunicam via protocolos padrão. Planeje o mapeamento de tags desde o início.
Topologias típicas: estrela para gateways locais, anéis redundantes para comunicações críticas, e hierarquias edge-cloud onde dados são filtrados e agregados no edge. O pinout define quais sinais virão como entradas digitais, analógicas ou comunicação serial.
Considere latência, cadência de amostragem (scan rate) e estratégias de compressão/deduplicação antes de enviar dados para o SCADA/IIoT para reduzir tráfego e custos de armazenamento.

Protocolos e interfaces comuns para integração SCADA/IIoT

Protocolos tipicamente usados: Modbus RTU/TCP, OPC UA, MQTT e, para cenários legacy, DNP3. Gateways ICP DAS frequentemente fazem a conversão entre interfaces seriais e TCP/IP.
Para dispositivos analógicos, mapeie canais para tags lógicos e defina escalonamento e alarmes no SCADA. Para entradas digitais, atribua estados e debounce lógico quando necessário.
Implemente controle de acesso e autenticação nos gateways; use TLS/DTLS para transporte seguro quando suportado e segregue redes de controle da TI corporativa.

Exemplo de configuração: coleta de dados e mapeamento de tags

Fluxo conceitual: 1) identifique pinos físico-lógicos na DB37; 2) configure módulo I/O ICP DAS definindo endereços de canal; 3) no SCADA, crie tags com endereço do módulo e escalonamento.
Defina scan rates: entradas digitais podem ter 50–200 ms, analógicas 200 ms–1 s, dependendo do processo. Para medições críticas, sincronize leituras e registre timestamps precisos.
Valide mapeamento em bancada antes da implantação final; utilize ferramentas de logging para comparar leitura física vs. tags SCADA.

Boas práticas para segurança, latência e escalabilidade em IIoT

Segmente redes: VLANs e firewalls industriais isolam tráfego de controle. Adote autenticação forte e criptografia de transportes para dados sensíveis.
Utilize edge computing para pré-processamento e redução de latência; implemente filtros locais e regras de alarme que não dependam de round-trips à nuvem.
Projete para escalabilidade com endereçamento modular de I/O e documentação padronizada para facilitar expansão sem retrabalho de fiação.

Exemplos práticos de uso do Placa DB37 fêmea com terminais de parafuso 5,08 mm — casos e aplicações reais

Os exemplos a seguir são replicáveis e mostram ganhos esperados em KPIs como MTTR, disponibilidade e tempo de comissionamento. As configurações usam módulos ICP DAS acoplados via DB37.
Cada caso enfatiza documentação, padronização e testes pós-instalação para garantir conformidade e desempenho. As métricas são indicativas; ajuste conforme criticidade do processo.
Se tiver dúvidas sobre adaptação a um caso específico, comente abaixo com o tipo de sistema e sinais envolvidos para que possamos orientar a solução ideal.

Caso 1 — Aquisição de sinais digitais em linha de produção

Situação: 32 sensores digitais distribuídos consolidados em um painel usando DB37, conectados a um módulo I/O ICP DAS. Resultado: redução de tempo de fiação em 40% e MTTR reduzido em 60% devido a swaps rápidos de módulos.
Configuração típica: DB37→módulo I/O com isolamento galvânico→PLC/SCADA via Modbus TCP. Use bornes 5,08 mm para conexões de sensores e indicadores.
KPI alcançável: disponibilidade de linha ≥98% e tempo de parada médio reduzido conforme histórico de manutenção.

Caso 2 — Monitoramento remoto de subestação com integração SCADA

Situação: RTU com DB37 consolida sinais de medição (tensão, corrente, status) para enviar ao SCADA central. Ganho operacional em diagnósticos remotos e redução de visitas de campo.
Topologia: sensores → DB37 → RTU ICP DAS → gateway → SCADA via DNP3/OPC UA. Instalar supressão de surto e aterramento correto para mitigar transientes.
Ganho: melhoria na acurácia de alarmes e redução de N-1 eventos por motivos de erro de conexão; ROI calculável pela redução de custo de operação remota.

Checklist de desempenho e métricas de sucesso

KPIs sugeridos: tempo de instalação por unidade, MTTR em substituições, taxa de falhas por 10.000 conexões, latência média de leitura e integridade de dados (erro/total).
Valide resistência de contato e isolamento em comissionamento; registre leituras iniciais como baseline para manutenção preditiva.
Monitore logs de comunicação do gateway e alarmes do SCADA para identificar degradação de sinal e agir preventivamente.

Comparações com produtos similares da ICP DAS, erros comuns e detalhes técnicos

Compare a DB37 com alternativas como blocos de terminais multipinos e conectores CBUS: a DB37 oferece densidade e padronização; blocos customizáveis podem oferecer maior flexibilidade por canal.
Erros comuns incluem mapeamento de pinos invertido, torque incorreto nos parafusos e falha de aterramento — cada um facilmente evitável com checklist e verificação dupla.
Avalie limitações de corrente por terminal e considere alternativas com barramentos ou redundância de contato quando a aplicação demandar correntes maiores que 5 A por pino.

Tabela comparativa sugerida: DB37 vs outras interfaces ICP DAS

Erros comuns de instalação e configuração (e como evitá-los)

1) Torque incorreto: use chave dinamométrica e siga especificação do terminal.
2) Mapeamento errado: valide pinout com multímetro antes da energização.
3) Falta de aterramento: implemente aterramento único e barramentos conforme normas; verifique continuidade.
Soluções: checklist, duplo conferência e documentação do esquema elétrico.

Limitações conhecidas e considerações de projeto

Limitação de corrente por pino e necessidade de supressão de transientes em linhas expostas são pontos críticos. Em aplicações de alta densidade, avalie aquecimento por efeito Joule.
Ruído elétrico em ambientes industriais requer isolamento e filtros; sinal analógico em longas distâncias pode precisar de condicionamento ou conversão diferencial.
Projete com margem (fator de segurança) e considere normas aplicáveis (IEC 62368-1, IEC 60601-1 quando for equipamento médico) para garantir conformidade.

Conclusão estratégica e chamada para ação — Entre em contato / Solicite cotação

A Placa DB37 fêmea com terminais de parafuso 5,08 mm (inclui CA-3720AM) é uma solução consolidada para aplicações de aquisição de dados e integração industrial que exigem robustez, padronização e facilidade de manutenção. Recomendamos sua especificação em painéis de I/O, RTUs e projetos de retrofit para IIoT.
Para aplicações que exigem essa robustez, a série de placas DB37 da ICP DAS é a solução ideal. Confira as especificações e solicite cotação: https://www.lri.com.br/aquisicao-de-dados/placa-db37-femea-terminal-pparafuso-5-08mm-trilho-din-inclui-ca-3720am. Para mais variações e acessórios, visite nosso catálogo de produtos no blog e explore opções de montagem: https://blog.lri.com.br (procure por DB37 e CA-3720AM).
Se você está avaliando integração com SCADA ou precisa definir um mapa de I/O para retrofit, comente abaixo com o seu caso (quantidade de canais, tipos de sinais e requisitos de ambiente) — responderemos com recomendações técnicas. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Perspectivas futuras e aplicações emergentes (apontando para o futuro)

Tendências como edge computing, digital twins e aumento de sensores em plantas legadas tornam as interfaces padronizadas como a DB37 ainda mais relevantes. A modularidade facilita atualizações incrementais para Industria 4.0.
O surgimento de gateways com mais protocolos nativos (OPC UA, MQTT) aumenta o valor de uma interface física confiável, pois reduz o retrabalho ao mapear sinais para camadas digitais.
Recomenda-se às equipes de projeto planejar escalabilidade desde a especificação inicial, mantendo documentação e esquemas atualizados para acelerar futuras integrações.
