Introdução
O Módulo SFP 1000BASE-LX ICP DAS é um transceiver de fibra óptica projetado para enlaces de longa distância (até 10 km) usando fibra monomodo com comprimento de onda de 1310 nm. Este artigo técnico detalhado aborda desde o princípio físico do padrão 1000BASE-LX (IEEE 802.3z) até práticas de instalação, compatibilidade e integração com redes industriais, SCADA e IIoT. Palavras-chave principais: SFP 1000BASE-LX, monomodo 1310 nm, 10 km, ICP DAS, módulo SFP são utilizadas ao longo do texto para otimização semântica e clareza técnica.
Como estrategista de conteúdo técnico com experiência em engenharia elétrica/electrônica e SEO, apresento informações com profundidade (E-A-T), citando normas relevantes (ex.: IEEE 802.3z, SFP MSA, IEC 60825-1 para segurança laser, RoHS, além de conceitos como MTBF e PFC quando aplicável). O objetivo é fornecer um guia prático e de referência para engenheiros de automação, integradores e compradores técnicos que precisam especificar, instalar e manter enlaces ópticos industriais confiáveis.
Ao longo do artigo haverá tabelas de especificações, listas de verificação, diagramas conceituais e CTAs contextuais para produtos e documentação da LRI/ICP. Para aplicações que exigem robustez industrial, a série Módulo SFP 1000BASE-LX ICP DAS é recomendada — confira as especificações e disponibilidade nos links ao final do texto.
Introdução ao Módulo SFP 1000BASE-LX ICP DAS — O que é o Módulo SFP 1000BASE-LX monomodo 1310 nm?
Visão geral do produto — resumo técnico e contexto de uso

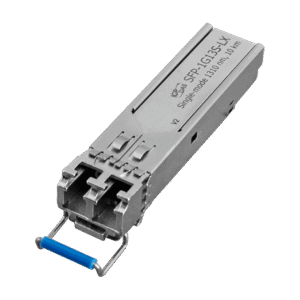

O Módulo SFP 1000BASE-LX ICP DAS é um transceiver optoeletrônico SFP (Small Form-Factor Pluggable) projetado para garantir conectividade Gigabit Ethernet sobre fibra monomodo. Ele atende a aplicações industriais que exigem imunidade a EMI, baixa latência e enlaces ponto-a-ponto de até 10 km. A família ICP DAS é reconhecida por suporte técnico e integração com equipamentos industriais como switches gerenciáveis, gateways e I/O remotos.
Conceito fundamental — tecnologia SFP, 1000BASE-LX e fibra monomodo
O padrão 1000BASE-LX define enlaces Gigabit sobre fibra com comprimento de onda nominal 1310 nm, otimizado para fibra monomodo (OS1/OS2) em distâncias de até 10 km. O formato SFP MSA garante interoperabilidade mecânica/electrônica com slots SFP padrão, permitindo hot-swap e operação a 3,3 V. Pense no SFP como um “módulo de interface” que converte sinais elétricos do switch em pulsos ópticos — análogo a um tradutor bidirecional que adapta dois mundos.
Observações sobre desempenho e interoperabilidade
Em ambientes industriais, o SFP oferece vantagem por separar o meio físico do equipamento ativo: você substitui o módulo sem trocar o switch. A interoperabilidade é regida pela SFP MSA e pela conformidade com a camada física do IEEE 802.3z; contudo, validar compatibilidade com o vendor do equipamento host é prática recomendada. Aspectos como gerenciamento SFF-8472 (diagnósticos digitais) podem oferecer telemetria útil (temperatura, potência TX/RX, corrente).
Principais aplicações e setores atendidos pelo Módulo SFP 1000BASE-LX ICP DAS
Setores industriais: energia, óleo & gás, automação fabril
Em subestações e unidades de processo, a fibra monomodo fornece isolamento galvânico e imunidade a interferência eletromagnética, essenciais em ambientes com altos transientes. Em óleo & gás, a robustez e alcance do 1310 nm / 10 km permitem comunicação segura entre salas de controle e RTUs remotas. Na automação fabril, o módulo é ideal para enlaces entre switches em plantas distribuídas.
Infraestrutura de telecomunicações e provedores de serviço
Provedores e integradores utilizam módulos 1000BASE-LX para enlaces de backbone de curta e média distância, agregando tráfego entre pontos de presença (POPs) e sites remotos. A garantia de largura de banda de 1 Gbps e as métricas de Power Budget tornam esse SFP uma peça comum em redes metropolitanas e interconexões de campus.
Aplicações críticas: transporte, saneamento, monitoramento remoto
Setores como transporte e saneamento demandam alta disponibilidade e MTBF elevado. A fibra reduz riscos por sobrecargas elétricas e fornece latência previsível para protocolos determinísticos. Em estações de tratamento ou sistemas SCADA distribuídos, o módulo SFP permite comunicações seguras entre RTUs e sistemas de controle.
Especificações técnicas do Módulo SFP 1000BASE-LX ICP DAS — tabela de parâmetros SFP 1000BASE-LX, monomodo 1310 nm, 10 km (SFP 1000BASE-LX, monomodo 1310 nm, 10 km, ICP DAS, módulo SFP)
Tabela principal de especificações
Abaixo uma tabela com parâmetros típicos. Valores devem ser confirmados no datasheet do fabricante para especificação final do projeto.
| Parâmetro | Valor típico |
|---|---|
| Padrão | IEEE 802.3z (1000BASE-LX) |
| Comprimento de onda | 1310 nm |
| Alcance | Até 10 km (fibra monomodo OS1/OS2) |
| Conector óptico | LC duplex |
| Potência de emissão (TX) | Typ. -3 dBm a -9 dBm |
| Sensibilidade do receptor (RX) | Typ. ≤ -20 dBm |
| Sobrecarga ótica | Typ. -3 dBm |
| Taxa de dados | 1.25 Gbps (line rate 1 Gbps) |
| Alimentação | 3.3 V DC |
| Consumo | < 1 W (típico) |
| Temperatura operacional | -40 °C a +85 °C (industrial) |
| MTBF | > 1 × 10^6 horas (tip.) |
| Conformidades | SFP MSA, IEC 60825-1, RoHS, CE |
Requisitos ambientais e certificações
Os módulos ICP DAS destinados ao uso industrial costumam seguir faixas estendidas de temperatura (-40 a +85 °C) e normas de segurança óptica (IEC 60825-1). Conformidade RoHS e certificações CE são esperadas; para aplicações médicas ou hospitalares, avaliar normas como IEC 60601-1 se houver interfaces integradas com equipamentos médicos. Para segurança funcional ou ambientes hostis, considerar isolamento adicional e proteção mecânica.
Compatibilidade elétrica e mecânica (pinout, MSA SFP)
A interface elétrica segue pinout SFP padrão (alimentação Vcc, Tx Disable, LOS, TX_FAULT, RD-, RD+, TD-, TD+). Módulos SFP são hot-pluggable e compatíveis com slots que implementem SFP MSA. Para detecção e diagnóstico, muitos módulos suportam SFF-8472 (DDM) que entrega leitura digital de potência, temperatura e status.
Importância, benefícios e diferenciais do Módulo SFP 1000BASE-LX ICP DAS
Benefícios operacionais e de desempenho
O uso de fibra monomodo reduz ruído eletromagnético, garante isolamento galvânico e permite enlaces determinísticos com latência mínima. O throughput de 1 Gbps e a baixa variação de delay atendem protocolos industriais e I/O de alta taxa. Em comparação com cobre, a fibra permite maior alcance sem repetidores e menor custo total em longas distâncias.
Diferenciais ICP DAS e valor para o usuário final
A ICP DAS costuma oferecer suporte técnico especializado, compatibilidade comprovada com seus equipamentos e garantia comercial/industrial. O diferencial pode incluir opções de firmware, testes de compatibilidade e serviços de integração, reduzindo riscos de projeto e tempo de comissionamento. Além disso, o ecossistema ICP DAS facilita a integração com gateways e I/O remotos.
ROI e justificativa para adoção
O retorno sobre investimento (ROI) aparece por redução de falhas, menor manutenção (menor suscetibilidade a EMI), e possibilidade de centralizar controle e monitoramento. Em projetos onde isolamento elétrico evita danos a equipamentos críticos, o custo adicional do módulo é rapidamente compensado por redução de paradas e retrabalho.
Para aplicações que exigem essa robustez, a série Módulo SFP 1000BASE-LX ICP DAS da ICP DAS é a solução ideal. Confira as especificações completas e opções de compra: https://www.lri.com.br/comunicacao-de-dados/modulo-sfp-1000base-lx-monomodo-1310-nm-10-km
Guia prático de instalação e configuração do Módulo SFP 1000BASE-LX (Como fazer/usar?)
Preparação e checklist antes da instalação
Antes da instalação, verifique compatibilidade elétrica com o host, limpeza dos conectores (padrão: LC) usando lenços e solventes apropriados e confirme os parâmetros do enlace (tipo de fibra, atenuação por km, conectoramento). Confirme o budget óptico: potência TX menos perda de fibra e conectores deve exceder a sensibilidade do RX com margem adequada.
Passo a passo de instalação física e testes iniciais
Insira o módulo SFP no slot com o host desligado quando possível, ou use hot-swap seguindo manual do equipamento: empurre até travar. Conecte a fibra LC com cuidado, evitando dobras com raio menor que especificado. Faça testes iniciais com power meter e OTDR para validar atenuação e refletores; verifique sinal RX/TX no equipamento host.
Configuração em switches/roteadores e verificação da camada 2/3
Habilite a interface SFP no switch (comandos variam por vendor), verifique link up e dedique testes de throughput (iperf) para validar banda. Em redes com VLANs ou agregações, confirme parâmetros de MTU, flow control e configuração de spanning-tree. Use SNMP/SFlow e SFF-8472 para monitorar telemetria.
Integração do Módulo SFP 1000BASE-LX ICP DAS com sistemas SCADA e plataformas IIoT
Arquiteturas típicas SCADA com enlaces ópticos
Topologias SCADA favorecem enlaces ponto-a-ponto ou anéis redundantes usando fibra para garantir disponibilidade. Em arquiteturas distribuídas, SFPs em switches gerenciáveis conectam RTUs e PLCs ao centro de controle, com segmentação VLAN para segurança e QoS para priorizar telemetria crítica.
Boas práticas para IIoT: telemetria, redundância e monitoramento
Implementar monitoramento contínuo (SNMP, DDM) para SFPs permite detecção precoce de degradação. Use redundância física (anel ou enlaces paralelos) e protocolos de failover (RSTP, OSPF, BFD) para minimizar downtime. A telemetria auxilia em manutenção preditiva, integrando-se a plataformas IIoT via MQTT/OPC UA.
Protocolos e compatibilidade (Modbus, DNP3, MQTT, OPC UA)
O enlace óptico é meio físico; protocolos de aplicação (Modbus/TCP, DNP3, MQTT, OPC UA) transitam sobre TCP/IP sem alteração. Para requisitos de determinismo, avalie latência e jitter, e implemente QoS para priorizar tráfego SCADA sobre outros serviços.
Leia também: guia de manutenção de fibra e OTDR no blog da LRI: https://blog.lri.com.br/otdr-para-manutencao-de-fibra-optica
Exemplos práticos de uso do Módulo SFP 1000BASE-LX em projetos reais
Caso 1 — enlace entre subestações elétricas (10 km)
Cenário: duas subestações separadas por 8–10 km usando fibra monomodo. Requisitos: isolamento galvânico, baixa latência para teleproteção e alta disponibilidade. Solução: SFP 1000BASE-LX com switches gerenciáveis em ring com redundância e monitoramento DDM.
Caso 2 — comunicação em planta industrial com imunidade a EMI
Em planta com altas emissões (inversores, drives), substituir enlaces copper por fibra com SFPs elimina ruídos e loops de terra. Resultado: redução de falhas intermitentes e menor ruído em sinais sensíveis, melhor performance de protocolos determinísticos.
Caso 3 — aproximação em soluções híbridas fibra-cobre
Onde a infraestrutura existente é cobre, use SFPs em media converters ou switches com portas combo para manter conectividade durante migração para fibra. A abordagem híbrida facilita rollout gradual sem interrupção crítica.
Confira estudo de caso de aplicações industriais no blog da LRI: https://blog.lri.com.br/case-aplicacoes-industriais
Comparação técnica: Módulo SFP 1000BASE-LX ICP DAS vs outros módulos ICP DAS e alternativas do mercado
Comparação direta com modelos ICP DAS similares
Comparar alcance, potência TX/RX, faixa térmica e funcionalidades DDM. Módulos LX tipicamente oferecem alcance de 10 km enquanto versões ER/ZW e DWDM ampliam distância e capacidade com custo maior. A ICP DAS tende a oferecer variante industrial com faixa estendida de temperatura.
Quando escolher o Módulo SFP 1000BASE-LX vs SFP multimodo ou módulos de maior alcance
Escolha monomodo LX quando distância > 550 m e arquitetura exigir isolamento; multimodo (SX) é mais econômico para curtas distâncias (<500 m) com OM3/OM4. Para enlaces além de 10 km, considere módulos ER ou DWDM, mas avalie custo, manutenção e complexidade.
Avaliação de fornecedores alternativos e pontos de atenção
Ao avaliar fornecedores, verifique garantias, suporte técnico local, política de substituição e compatibilidade com equipamentos host. Testar interoperability em laboratório reduz risco de "vendor lock" e incompatibilidades.
Para conhecer opções de módulos no portfólio, consulte o catálogo de produtos ICP/ LRI: https://blog.lri.com.br/produtos
Erros comuns, armadilhas técnicas e como evitá-los ao usar o Módulo SFP 1000BASE-LX
Problemas de enlace ótico mais frequentes e diagnósticos rápidos
Causas comuns: conectores sujos, perda excessiva por emendas mal feitas, mismatch multimodo/monomodo. Diagnóstico inicial: inspeção visual, uso de power meter e OTDR. Limpeza e testes simples resolvem grande parte dos problemas.
Configurações incorretas em equipamentos host
Erros como desabilitar a interface, mismatch de velocidade/duplex ou ausência de parâmetros de VLAN podem parecer problemas físicos. Checklist de verificação inclui estado do link, logs do switch e leitura DDM.
Recomendações para testes e certificação do enlace
Métricas-chave: perda total (dB), reflectância, BER e disponibilidade. Use OTDR para mapear tramo e detectar emendas/reflexões; verifique que Power Budget inclua margem de envelhecimento e temperatura.
Recursos adicionais, documentação técnica e suporte ICP DAS
Onde encontrar fichas técnicas, manuais e notas de aplicação
Fichas técnicas, guias de instalação e notas de aplicação estão disponíveis no blog e site da LRI/ICP. Para documentação técnica específica do módulo SFP consulte as páginas de produto e manuais de integração do fabricante.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Suporte técnico, garantia e serviços profissionais
A ICP DAS/LRI oferecem suporte técnico para seleção, testes e troubleshooting; serviços profissionais incluem testes in-loco, certificação de enlaces e treinamentos. Em contratos críticos, considerar SLA e peças sobressalentes.
Conclusão e chamada para ação — Entre em contato / Solicite cotação do Módulo SFP 1000BASE-LX ICP DAS
Resumo dos principais benefícios e recomendação de uso
O Módulo SFP 1000BASE-LX ICP DAS oferece solução confiável e interoperável para enlaces de até 10 km em fibra monomodo, com benefícios claros em imunidade a EMI, isolamento e previsibilidade de latência. É indicado para energia, utilities, transporte, e plantas industriais que exigem disponibilidade e baixo TCO.
CTA direta: como solicitar cotação, suporte ou amostra
Para aplicações que exigem essa robustez, a série Módulo SFP 1000BASE-LX ICP DAS é a solução ideal. Confira as especificações completas e solicite cotação aqui: https://www.lri.com.br/comunicacao-de-dados/modulo-sfp-1000base-lx-monomodo-1310-nm-10-km
Outra opção com conteúdo técnico e variantes está disponível no blog do produto: https://blog.lri.com.br/comunicacao-de-dados/modulo-sfp-1000base-lx-monomodo-1310-nm-10-km
Incentivo você, leitor técnico, a comentar dúvidas ou casos práticos nos comentários — quais desafios de enlace você enfrenta? Que testes costuma priorizar? Sua interação melhora este guia.
Perspectivas futuras e recomendações estratégicas para o Módulo SFP 1000BASE-LX ICP DAS
Tendências tecnológicas: evolução de SFP, velocidade e integração IIoT
A tendência é consolidação de módulos com maior telemetria (DDM), SFP+ e QSFP para velocidades superiores e integração nativa com plataformas IIoT. Tecnologias como 2.5G/5G/10G SFP+ e tunable optics respondem à demanda de backhaul de 5G e edge computing.
Aplicações específicas emergentes (5G backhaul, edge computing industrial)
No backhaul 5G e em nós de edge, módulos SFP podem ser substituídos por módulos de maior capacidade, mas o papel do SFP 1G permanece em muitos segmentos industriais por sua simplicidade e robustez. Planejar migração escalonada é estratégia eficiente.
Plano estratégico de adoção para 1–3 anos
Recomenda-se mapear enlaces críticos, padronizar módulos com faixa estendida de temperatura e DDM, e implantar monitoramento centralizado. Faça provas de conceito em links representativos e estime ROI considerando redução de manutenção e ganhos de disponibilidade.
Pergunta final: deseja que eu gere a ficha técnica pronta para impressão (PDF) com a tabela de especificações do módulo e checklists para instalação?
