Introdução

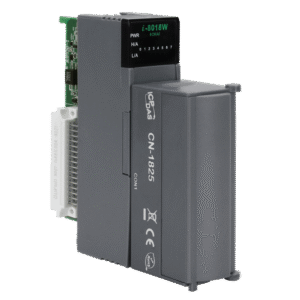

A Módulo de 8 entradas termopar de alta velocidade (inclui placa CN-1825) é um sistema de aquisição de temperatura projetado para medições rápidas e isoladas em ambientes industriais. Neste artigo você encontrará descrição do produto, aplicações típicas, especificações detalhadas, orientações de instalação e integração com SCADA/IIoT usando protocolos como Modbus, OPC e MQTT. A combinação módulo + placa CN-1825 oferece densidade de canais, isolamento galvânico e condicionamento de sinal para termopares comuns (K, J, T, E, N, R, S, B).
O leitor-alvo são engenheiros de automação, integradores e equipes de manutenção que precisam de dados térmicos confiáveis para controle de processos, testes dinâmicos e conformidade. Aqui abordamos conceitos como compensação de junção fria (CJC), resolução e taxa de amostragem, bem como métricas de confiabilidade como MTBF e requisitos normativos aplicáveis (ex.: IEC 61010-1 para segurança de medição e EN 61326 para EMC). As recomendações focam em reduzir ruído e garantir integridade de dados em ambientes com EMI/EMC.
Usaremos termos técnicos e analogias claras para facilitar decisões de compra e projeto. Ao longo do texto há tabelas e listas para comparação rápida e CTAs para documentação e aquisição. Para artigos complementares, consulte posts relacionados no blog da LRI sobre medições de temperatura e integração IIoT (ver links internos ao final). Pergunte nos comentários: qual é seu desafio de medição térmica?
Introdução ao Módulo de 8 entradas termopar de alta velocidade (inclui placa CN-1825) — visão geral e conceito fundamental
O Módulo de 8 entradas termopar é um bloco de aquisição analógica que converte sinais de termopar em dados digitais com alta taxa de atualização por canal. A placa CN-1825 atua como interface mecânica/eletromecânica para encaixe em racks ou controladores, além de prover pontos de conexão robustos. Essa arquitetura modular facilita manutenção e substituição com mínimo downtime.
Funcionalmente, o módulo inclui condicionamento de sinal (amplificação e filtragem), compensação de junção fria (CJC) integrada e isolamento galvânico entre canais e o barramento de dados. Isso torna o sistema adequado para medições de processos térmicos onde diferenças de potencial e ruído elétrico são críticos. Espera-se também suporte a múltiplos tipos de termopar selecionáveis via software.
No contexto industrial, o módulo se integra a RTUs, PLCs e gateways IIoT para alimentar SCADA e análises preditivas. Para aplicações que exigem alta velocidade e robustez, a série Módulo de 8 entradas termopar de alta velocidade da ICP DAS é a solução ideal. Confira as especificações e opções de aquisição na página do produto.
Principais aplicações e setores atendidos pelo Módulo de 8 entradas termopar de alta velocidade (inclui placa CN-1825)
Este módulo é aplicado em automação industrial para controle térmico de processos contínuos e batch, onde respostas rápidas e estabilidade são essenciais. Exemplos: fornos industriais, tratamentos térmicos, extrusoras e curvadores. A alta taxa de amostragem permite capturar dinâmicas térmicas rápidas necessárias para controle avançado (PID e model predictive control).
Setores fortemente beneficiados incluem energia e utilities, petroquímica, siderurgia, alimentos e farmacêutica, além de laboratórios e bancos de prova. Em utilities e energia, o módulo auxilia no monitoramento de pontos críticos de caldeiras e trocadores de calor; em food & pharma, garante rastreabilidade e controle de parâmetros sanitários com conformidade regulatória.
Cenários de uso típicos: monitoramento de zonas de forno com múltiplos termopares, controle de processos de soldagem por resistência, validação térmica em linhas de embalagem, e aquisição para ensaios em bancos de teste. O módulo agrega valor reduzindo ruído, simplificando cabeamento e garantindo leituras consistentes mesmo em ambientes com interferência eletromagnética.
Especificações técnicas do Módulo de 8 entradas termopar de alta velocidade (inclui placa CN-1825) (tabela detalhada)
Abaixo uma tabela consolidada com parâmetros críticos para avaliação técnica rápida:
| Modelo | Tipo de entrada | Nº de canais | Faixa por termopar | Precisão típica | Resolução | Taxa de amostragem/ canal | Isolamento | Conectores | Temp. operação | Alimentação | Dimensões | Peso | Certificações |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Módulo 8T-CN1825 | Termopar (K,J,T,E,N,R,S,B) | 8 | Depende do tipo (-200 a 1800 °C) | ±0.2 °C (varia por tipo) | 0.01 °C | 10–1000 SPS (selecionável) | 3000 VDC galvânico | Bornes fêmea/placa CN-1825 | -20 a 70 °C | 24 VDC (±10%) | 120×100×35 mm | ~200 g | CE, RoHS, EN 61326 |
Observação: valores são representativos; sempre confirme ficha técnica do modelo exato. A faixa e precisão dependem do tipo específico de termopar e das condições (CJC aplicada). A taxa de amostragem por canal pode variar conforme multiplexação e configuração de filtro.
Tabela de especificações sugerida (colunas e conteúdo)
Para comparar modelos, recomendamos incluir as seguintes colunas: Modelo, Tipo de entrada, Número de canais, Faixa de medição por termopar, Precisão, Resolução, Taxa de amostragem por canal, Isolamento (V), Conectores, Temperatura de operação, Alimentação, Dimensões, Peso, Certificações. Essas colunas permitem avaliar rapidamente trade-offs entre velocidade, precisão e robustez.
Ao preparar especificações para compra, confirme também parâmetros secundários: tempo de resposta, deriva térmica, erro de CJC, e comportamento em ambientes com altos gradientes térmicos. Inclua ainda MTBF (ex.: 50.000–200.000 horas típico para eletrônica industrial) e instruções de manutenção preventiva.
Use essa estrutura para criar uma tabela comparativa interna ou exportável para análise técnica com time de compra. Assim fica mais fácil priorizar requisitos como isolamento versus densidade de canais.
Dados elétricos, mecânicos e ambientais (detalhamento)
Destaque elétrico: consumo típico do módulo, tensões de alimentação, pinos e mapeamento de sinais na placa CN-1825. O isolamento galvânico de 3000 VDC entre canais/terra é recomendado para mitigar loops de terra e proteger entradas analógicas. Considere também proteção contra sobretensão e filtragem EMI.
Mecânico: a placa CN-1825 oferece fixação robusta, bornes de fácil manuseio e rotulagem para reduzir erros de conexão. Grau de proteção (IP) depende do gabinete; recomenda-se IP54 ou superior para ambientes agressivos. Dimensões e peso devem ser verificados para montagem em racks padrão DIN quando aplicável.
Ambiental: faixa de operação típica (-20 a 70 °C) e armazenamento (-40 a 85 °C). Atente-se a parâmetros de umidade e condensação; novamente, conformidade EMC (EN 61326) e immunidade a transientes (IEC 61000-4-x) são essenciais em plantas com inversores e grandes motores.
Importância, benefícios e diferenciais do Módulo de 8 entradas termopar de alta velocidade (inclui placa CN-1825)
A principal vantagem é a alta velocidade de aquisição, permitindo amostragem por canal suficiente para capturar variações rápidas de temperatura em processos dinâmicos. Isso melhora a qualidade do controle e reduz overshoot em malha PID. A alta densidade de 8 canais por módulo também reduz custos de infraestrutura e espaço em painéis.
Outros diferenciais incluem isolation galvânico, suporte a múltiplos tipos de termopar e CJC integrada, garantindo precisão mesmo com longas extensões de cabo. A compatibilidade com a placa CN-1825 facilita conexão padrão e manutenção rápida sem necessidade de retrabalho no campo.
Do ponto de vista técnico-comercial, esses fatores traduzem-se em menores tempos de parada, maior confiabilidade de dados para analíticas e conformidade com padrões de instrumentação. Para aplicações que exigem essa robustez, a série Módulo de 8 entradas termopar de alta velocidade da ICP Das é a solução ideal. Confira as especificações e opções de aquisição na página do produto.
Benefícios operacionais e ROI
Ganho mensurável: redução de scrap em processos térmicos, melhoria no tempo de ciclo e menor necessidade de retrabalho. Com precisão e estabilidade, erros de controle térmico reduzem consumo energético e preservam qualidade do produto. ROI normalmente observado em 12–24 meses em linhas críticas.
Redução de downtime: módulos hot-swap e fácil substituição via placa CN-1825 diminuem o MTTR (mean time to repair). Economia direta em mão de obra e paradas planejadas. Monitoramento proativo via integração IIoT ajuda a detectar degradação antes da falha.
Custo total de propriedade (TCO) é reduzido pela durabilidade do módulo, compatibilidade com padrões industriais e menor cabeamento/ferramental necessário. Inclua custos de calibração e manutenção preventiva no cálculo de ROI para justificar a aquisição.
Guia prático de instalação e uso do Módulo de 8 entradas termopar de alta velocidade (inclui placa CN-1825) — passo a passo
A preparação começa com checklist de compatibilidade: tipos de termopar, extensão de cabo, espaço mecânico e alimentação adequada (ex.: 24 VDC estabilizada). Certifique-se de que o gabinete ofereça ventilação adequada e proteção contra poeira. Verifique também requisitos normativos locais (por exemplo, zonas classificadas).
Instalação física: fixe a placa CN-1825 conforme manual, conecte bornes seguindo mapeamento dos canais e use identificadores para cada termopar. Evite cruzamento de cabos de potência com cabos sensores; se necessário, use cabo blindado e aterramento adequado para minimizar ruído. Após a ligação, aplique alimentação e verifique indicadores LED.
Configuração de software: selecione o tipo de termopar em cada canal, configure a taxa de amostragem e filtros digitais, e habilite a CJC se necessário. Realize testes iniciais com fontes de temperatura conhecidas (padrões) para validar leituras e calibrar offsets se necessário.
Planejamento e verificação pré-instalação
Checklist sugerido:
- Verificar tipos de termopar compatíveis e os ranges.
- Confirmar alimentação (tensão e capacidade).
- Avaliar requisitos de isolamento e aterramento.
- Planejar rota de cabos (separação de potência/ sinais).
- Verificar espaço mecânico para CN-1825 e fluxo de ar no painel.
Este planejamento evita retrabalhos e falhas por seleção incorreta de modelos. Em áreas com risco de explosão, consultar norma aplicável e fornecedor para certificação ATEX/IECEx.
Conexão física e fiação dos termopares
Identifique pares correto e observe polaridade (+/-) do termopar; inversão causa leituras com sinal trocado. Use terminais prensados e pontos de teste próximos para facilitar troubleshooting. Para minimizar ruído, prefira cabos blindados por canal e mantenha massa conectada somente em um ponto (ground single point).
Evite emendas desnecessárias e use terminais de compensação de junção fria quando forçar juntas; sempre documente trechos e materiais de cabo para rastreabilidade. Em instalações longas, considere sensor amplificado próximo à fonte para reduzir erro por ruído.
Configuração de canais, calibração e testes iniciais
Parametrize tipo de termopar por canal, defina taxa de amostragem e filtro digital (media móvel ou Kalman, se disponível). Execute calibração com padrões (banho seco, blocos) e compare leituras com um termômetro de referência certificado. Registre offsets e aplique correções no software.
Realize testes de resposta dinâmica introduzindo degraus térmicos para verificar tempo de resposta e estabilidade. Verifique logs de ruído e drift a longo prazo; agende calibração periódica conforme política do setor.
Manutenção preventiva e resolução de problemas
Rotina: inspeção visual trimestral, verificação de conexões, checagem de LEDs/diagnósticos e leitura de logs de erro. Substitua módulos com degradação na linearidade ou aumento de ruído acima de tolerância operacional. Mantenha registro de MTBF e intervenções.
Diagnósticos rápidos: leituras fora de faixa podem indicar termopar danificado, CJC faltando ou fiação invertida. Use multímetro para checar continuidade e isolamento. LEDs de erro ou códigos via software devem ser consultados no manual e, se necessário, acionado suporte técnico.
Quando acionar suporte: falhas persistentes após verificação de fiação/ configuração, perda de isolamento ou comportamento errático sob cargas normais. Mantenha SN e logs para acelerar diagnóstico.
Integração com sistemas SCADA/IIoT e protocolos suportados Modbus OPC MQTT
A integração típica envolve converter leituras locais em tags para SCADA ou pacotes JSON para plataformas IIoT. O módulo suporta leitura via barramento (ex.: Modbus RTU/TCP) e pode ser ligado a gateways que traduzem para OPC UA ou MQTT para envio a cloud. Confirme suporte do modelo à camada física (RS-485/Ethernet) na ficha técnica.
Para baixa latência e alta confiabilidade em supervisão, Modbus (RTU/TCP) é comum em plantas industriais. OPC UA é indicado para integração semântica entre níveis e melhor segurança; MQTT é preferível quando a arquitetura prioriza escalabilidade e comunicação cloud-native. Nota: confirmar suporte específico na ficha técnica antes da compra.
Nesta camada, considerar segurança de comunicações (TLS, autenticação, VPN) e política de retenção/backup. Para integrações IIoT, recomenda-se usar gateways com buffer local e reconexão automática para evitar perda de dados durante falhas de link.
Protocolos e métodos de comunicação (Modbus, OPC, MQTT, etc.)
- Modbus RTU/TCP: simplicidade e ampla suporte em PLCs/SCADA; bom para latência moderada.
- OPC UA: semântica rica, segurança nativa e modelagem de dados; indicado para integração entre OT e IT.
- MQTT: leve, publish/subscribe, ideal para topologias distribuídas e envio de telemetria para nuvem.
Escolha conforme necessidade: se precisa de deterministicidade em loop de controle, prefira PLC com entradas digitais/analógicas; para monitoramento e analytics, MQTT/OPC UA agregam valor.
Arquiteturas de exemplo: do campo à nuvem
Arquitetura recomendada: sensores → módulo de 8 entradas termopar + CN-1825 → gateway/RTU (com Modbus para PLC) → SCADA local (Controller) → Broker MQTT/OPC UA → Cloud analytics. Use buffers locais para tolerância a conectividade e gateways com TLS para segurança.
Outra topologia: módulos distribuídos em racks, concentrados por um RTU com modbus backhaul para PLC central; dados operacionais ficam em SCADA e cópias são replicadas para historian e processos de Machine Learning na nuvem.
Planeje segmentação de rede OT e políticas de firewall para isolar dispositivos críticos, além de sincronização de tempo (NTP) e registro de eventos para auditoria.
Best practices de segurança e gerenciamento de dados
- Autenticação forte e uso de TLS/SSH para comunicação.
- Segmentação de rede OT/IT e uso de DMZ para ponte com cloud.
- Backup regular de configurações e logs, além de políticas de retenção.
- Monitoramento de integridade do firmware e atualizações controladas.
Implemente controle de acesso baseado em funções (RBAC) e registre mudanças de configuração para atender auditorias e requisitos regulatórios.
Exemplos práticos de uso do Módulo de 8 entradas termopar de alta velocidade (inclui placa CN-1825)
A seguir, três casos ilustrativos que mostram o uso e benefícios em campo. Cada caso apresenta topologia, desafios e resultados esperados.
Caso 1 — Controle e monitoramento de forno industrial
Topologia: termopares distribuídos ao longo das zonas do forno conectados ao módulo; dados enviados via Modbus RTU a um PLC que executa controle PID multizona. Desafio: medir gradientes térmicos rápidos e reduzir overshoot.
Configuração: taxa de amostragem alta (p.ex. 100 SPS por canal), filtros digitais leves e CJC precisa. Resultado: melhoria na uniformidade térmica de produto, redução do tempo de ciclo e economia de energia.
Medições dinâmicas e logs permitiram ajustes finos na malha de controle, diminuindo variação de temperatura e reduzindo perdas de processo.
Caso 2 — Linha de produção alimentícia (controle de processo térmico)
Requisitos sanitários e rastreabilidade exigem registros precisos de temperatura. O módulo fornece leituras confiáveis e integra com sistemas de qualidade via OPC UA para armazenamento e auditoria.
Desafio: minimizar drift e garantir leituras estáveis em presença de equipamentos de potência. Solução: cabeamento blindado, aterramento único e isolamento galvânico do módulo.
Resultado: conformidade com normas de segurança alimentar, redução de rejeitos e facilitação de auditorias com logs históricos.
Caso 3 — Bancos de prova e laboratórios de calibração
Para testes dinâmicos, requisitos de amostragem rápida e alta resolução são críticos. O módulo possibilita captura de transientes e automação de relatórios com integração a software de ensaio.
Configuração: amostragem máxima e calibração cruzada com padrões de referência; uso de baths ou blocos calibrados para verificação. Resultado: maior throughput de testes, rastreabilidade e redução de erros manuais.
Em ambientes de laboratório, a estabilidade e linearidade do condicionamento do módulo aumentam confiança nos resultados e reduzem a necessidade de repetição de testes.
Comparação técnica com produtos similares da ICP DAS e alternativas Modbus OPC MQTT
Aqui apresentamos um comparativo objetivo com outros módulos ICP DAS e alternativas de mercado para auxiliar seleção técnica.
Matriz de comparação: canal, taxa, isolamento, interfaces e casos de uso. Verifique trade-offs: módulos com maior taxa por canal tendem a ter menor número de canais por módulo e custo superior por canal. Produtos alternativos devem ser avaliados por conformidade EMC e certificações.
Decisão prática: escolha o módulo que melhor equilibre densidade de canais, isolamento e taxa de amostragem conforme a criticidade do ponto de medição. Para integrações IIoT, priorize dispositivos com suporte nativo a protocolos modernos (OPC UA/MQTT).
Tabela comparativa (parâmetros-chave e casos de uso recomendados)
| Produto | Canais | Taxa (SPS/canal) | Isolamento | Interface | Recomendações |
|---|---|---|---|---|---|
| Módulo 8T-CN1825 | 8 | 10–1000 | 3000 VDC | RS-485 / Ethernet* | Processos industriais rápidos |
| ICP DAS 4T-highspeed | 4 | até 2000 | 2000 VDC | Ethernet | Bancos de prova, alta velocidade |
| Alternativa mercado X | 16 | 1–100 | 1500 VDC | RS-232/Modbus | Aplicações de baixa velocidade |
*Confirmar interfaces disponíveis na ficha técnica.
Erros comuns e detalhes técnicos que causam falhas de projeto
Erros frequentes: seleção errada do tipo de termopar (causando grande erro de leitura), fiação incorreta ou emendas, negligenciar aterramento e ignorar requisitos de taxa de amostragem. Outro problema é não considerar drift térmico e ausência de calibração periódica.
Falta de isolamento adequado ou uso de cabos não blindados próximo a fontes de alta potência resulta em ruído e leituras instáveis. Além disso, não confirmar suportes de protocolo (por exemplo, OPC UA nativo) pode exigir gateways adicionais e custo extra.
Sugestão prática: sempre realizar um piloto com amostra representativa de pontos e validar a cadeia completa (sensor → cabo → entrada → software) antes da implantação em escala.
Checklist de seleção e integração — decisões práticas antes da compra
Antes de comprar, valide:
- Tipos de termopar suportados e faixa de medição.
- Taxa de amostragem mínima por canal requerida.
- Isolamento galvânico e proteção contra surtos.
- Interface física e protocolos (Modbus/OPC/MQTT).
- Necessidades de certificação e ambiente (IP, temperatura, EMC).
Também confirme logística: disponibilidade de peças sobressalentes, SLA de suporte e política de firmware. Incluir critérios de TCO e ROI na decisão final.
Conclusão técnica e chamada para ação — Entre em contato / Solicite cotação
O Módulo de 8 entradas termopar de alta velocidade (inclui placa CN-1825) entrega alta densidade, isolamento e velocidade necessários para aplicações industriais críticas. Sua arquitetura diminui ruído e facilita integração com arquiteturas SCADA/IIoT, suportando protocolos como Modbus, OPC e MQTT (confirme suporte na ficha técnica). Esses atributos resultam em maior qualidade de controle, redução de downtime e ROI atraente.
Para especificações detalhadas e opções de compra, consulte a página de produto: https://www.lri.com.br/aquisicao-de-dados/modulo-8-entradas-termopar-de-alta-velocidade-inclui-placa-cn-1825. Para soluções relacionadas e módulos adicionais, visite a seção de aquisições de dados da LRI: https://www.lri.com.br/aquisicao-de-dados. Fale com nosso time técnico para solicitar demonstração ou cotação personalizada.
Incentivo à interação: qual é o seu maior desafio de medição térmica? Deixe uma pergunta ou descreva seu projeto nos comentários para receber recomendações práticas.
Perspectivas futuras e aplicações estratégicas do Módulo de 8 entradas termopar de alta velocidade (inclui placa CN-1825)
Tendências: migração para edge computing com pré-processamento local, uso de analytics em tempo real e modelos preditivos que consomem dados de alta frequência. Módulos rápidos e confiáveis são a base para inferência de falha por ML e manutenção preditiva.
Aplicações emergentes incluem integração com gêmeos digitais, controle adaptativo em tempo real e uso em processos que exigem validação documental automática (indústrias reguladas). Recomendamos projetar infraestrutura com capacidade de upgrade para comunicações seguras e maior throughput de dados.
Estratégia de adoção: iniciar com pilotos em pontos críticos, validar ganho operacional, e expandir integração IIoT. Planeje ciclos de calibração e governança de dados para garantir qualidade e conformidade ao longo do tempo.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Links internos e recursos adicionais:
- Artigo técnico sobre medições com termopares: https://blog.lri.com.br/medicao-temperatura-termopar
- Boas práticas IIoT e integração: https://blog.lri.com.br/iiot-conectividade-modbus
CTAs:
- Para aplicações que exigem essa robustez, a série Módulo de 8 entradas termopar de alta velocidade da ICP Das é a solução ideal. Confira as especificações e opções de aquisição: https://www.lri.com.br/aquisicao-de-dados/modulo-8-entradas-termopar-de-alta-velocidade-inclui-placa-cn-1825
- Conheça mais produtos de aquisição de dados e acessórios compatíveis na página de soluções LRI: https://www.lri.com.br/aquisicao-de-dados
Por favor, comente abaixo sua experiência ou dúvidas — nossa equipe técnica responderá.
