Módulo Es Inteligente Poe Dn-1822 Com 10 Entradas Termopar

Introdução

O Módulo E/S Inteligente PoE com entrada termopar 10 canais e 6 canais (inclui placa DN-1822 e cabo 1,8 m) é uma solução da ICP DAS voltada a medições térmicas distribuídas em ambientes industriais. Neste artigo técnico abordamos arquitetura, especificações, integração com SCADA/IIoT, protocolos (Modbus TCP, MQTT, OPC UA) e aplicações práticas. Palavras-chave principais: módulo E/S inteligente PoE, entradas termopar, DN-1822, cabo 1,8 m, ICP DAS.

Projetado para engenheiros de automação, integradores e equipes de manutenção, o módulo une alta densidade de canais, PoE para simplificar cabeamento e condicionamento de sinal específico para termopares tipo K/J/T/E. Cito normas relevantes para equipamentos industriais (por exemplo, IEC/EN 62368-1 para segurança eletrotécnica e considerações de compatibilidade eletromagnética), fatores de projeto como MTBF e práticas de aterramento para medições térmicas confiáveis.

Ao longo do texto encontrará tabelas de especificações, um guia de instalação passo a passo, exemplos de configuração Modbus e recomendações para integração com plataformas IIoT e manutenção preditiva. Para leituras adicionais e conteúdos relacionados, consulte o blog técnico da LRI: https://blog.lri.com.br/ — Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/.

Introdução ao Módulo E/S Inteligente PoE com entrada termopar 10 canais e 6 canais (inclui placa DN-1822 e cabo 1,8 m) — O que é, visão geral e componentes (módulo E/S inteligente PoE, entradas termopar, DN-1822, cabo 1,8 m)

Definição técnica e propósito

O é um módulo de aquisição de dados com 10 canais para termopar e 6 canais adicionais para sinais analógicos/digitalizados, projetado para instalação distribuída usando Power over Ethernet (PoE). Seu propósito é medir e transmitir temperaturas em tempo real para sistemas SCADA/IIoT, reduzindo fiação e pontos de alimentação locais.

O condicionamento de sinal inclui amplificadores de baixo ruído, filtro anti-aliasing e isolamento galvânico entre canais/linha Ethernet para evitar loops de terra. O uso de PoE permite alimentação e comunicação sobre um único cabo, facilitando instalações em painéis, fornos, linhas de produção e áreas com acesso restrito.

Projetado para ambientes industriais, o módulo suporta múltiplos tipos de termopar (K/J/T/E) e oferece resolução, precisão e isolamento compatíveis com requisitos de controle de processo. A abordagem integrada simplifica a implantação em arquiteturas de borda (edge) para Indústria 4.0.

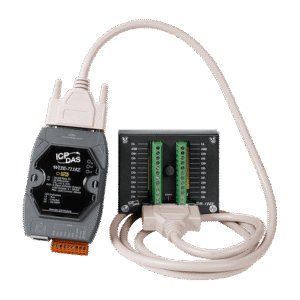

Principais componentes e itens inclusos (DN-1822, cabo 1,8 m)

O produto inclui: o módulo principal ICP DAS, a placa DN-1822 (interface de conexão de campo) e um cabo de 1,8 m para interligação física entre módulo e placa. A DN-1822 é projetada para facilitar a fiação dos termopares e permitir trocas rápidas em campo sem intervenção direta no módulo.

A DN-1822 incorpora bornes para termopares, marcação de canais e pontos de aterramento, além de trilho DIN de montagem. O cabo de 1,8 m possui conectores blindados adequados para manter integridade do sinal e garantir resistência mecânica durante manutenção.

Itens opcionais compatíveis incluem kits de calibração, módulos repetidores para extensões e módulos adicionais ICP DAS para entradas/saídas digitais ou canais RTD. Consulte sempre o manual para garantir compatibilidade elétrica e mecânica.

Principais aplicações e setores atendidos pelo Módulo E/S Inteligente PoE com entrada termopar 10 canais e 6 canais (módulo E/S inteligente PoE, entradas termopar)

Setores industriais prioritários

Setores que se beneficiam incluem metalurgia, petroquímica, alimentos e bebidas, HVAC, data centers e usinas de energia. Nestes ambientes, a medição de temperatura distribuída é crítica para controle de processo, segurança e garantia de qualidade.

Em metalurgia e fornos industriais, múltiplos termopares monitoram perfis térmicos em tempo real para evitar deformações; em data centers, sensores detectam hotspots para ações de corte de carga e otimização de resfriamento. Em utilities, a robustez e conformidade com normas de segurança são essenciais para operação contínua.

A natureza PoE do dispositivo minimiza a complexidade de instalação em locais com disponibilidade limitada de alimentação, tornando-o ideal para retrofit em plantas existentes e para aplicações IIoT distribuídas.

Tipos de aplicação (monitoramento de temperatura, controle de processo, segurança)

Casos típicos: monitoramento de fornos com múltiplos pontos (perfil térmico), controle de processo em linhas de embalagem (controle de selagem), monitoramento de vales térmicos em transformadores, e sensores em racks de data center para prevenção de falhas. Todos exigem leituras confiáveis, histórico e alarmes.

A integração com SCADA permite acionar rotinas de controle (PID), intertravamentos e logging para conformidade normativa. O uso de MQTT/OPC UA facilita o envio de dados para plataformas de analytics e manutenção preditiva.

Além do controle, o módulo serve para segurança (detecção de sobretemperatura) e conformidade com normas de produto e processos — importante para auditorias em indústrias regulamentadas.

Especificações técnicas detalhadas do Módulo E/S Inteligente PoE com entrada termopar 10 canais e 6 canais

Tabela resumida de especificações

Sugestão de tabela a ser incluída para consulta rápida:

Entradas termopar e condicionamento de sinal

Os canais termopar suportam tipos K/J/T/E com mostrado na tabela, incluindo compensação de junção fria (cold-junction compensation) integrada. O condicionamento inclui filtros anti-ruído, ganho programável e proteção contra transientes (TVS) para assegurar medições em ambientes ruidosos.

A resolução do conversor A/D (ex.: 24-bit efetivos) e o isolamento galvânico mitigam problemas comuns como loops de terra e interferência EMI, melhorando a exatidão. A precisão final depende do cabo termopar, calibração e ambiente; recomenda-se verificação com padrões de referência.

Para aplicações críticas é possível empregar calibração em campo e correções via software. Sempre documente o tipo de termopar em cada canal para evitar erros de interpretação.

Comunicação, protocolos e suporte PoE

Comunicação via Ethernet 10/100 Mbps com suporte a Modbus TCP, MQTT e OPC UA (dependendo do firmware). O módulo opera como PD PoE (powered device) compatível com IEEE 802.3af/at, simplificando instalação (alimentação + dados em um cabo).

O mapeamento Modbus exibe registradores por canal (temperatura, status, alarmes) e suporta configuração via interface web ou utilitário. Suporte a VLAN, QoS e SNMP melhora integração em redes industriais.

A limitação de PoE classe determina a máxima potência disponível; verifique consumo e classe estimada versus PSE disponível. Recomenda-se usar switches PoE gerenciáveis para monitoramento de energia.

Alimentação, consumo, ambiente e certificações

Especificações típicas de consumo: 3–8 W dependendo do uso, PoE classe 0/3/4 conforme implementação. Faixa de operação: -20°C a +70°C, com umidade relativa até 95% (não condensante). Grau de proteção geralmente IP20 para o módulo em trilho DIN; verifique acessórios para proteção adicional.

Certificações e conformidades importantes: IEC/EN 62368-1 (segurança), EMC conforme normas regionais, e recomendações para instalações em equipamentos médicos (referência IEC 60601-1) quando aplicável. Documentos de conformidade devem ser consultados em cada projeto.

MTBF e especificações de confiabilidade influenciam seleção para aplicações 24/7; prefira modelos com dados empíricos e suporte documental.

Acessórios e compatibilidades (placa DN-1822, cabo 1,8 m)

A placa DN-1822 oferece terminais de campo, facilitando manutenção e troca sem interromper o módulo. O cabo de 1,8 m garante distância adequada para montagem em painel e reduz esforço mecânico em conexões.

Compatibilidades: trilho DIN padrão, espaço para marcação e identificação de canais, e acoplamento mecânico robusto. A utilização de conectores blindados e cabeamento de termopar apropriado é crítica para manter a precisão.

Para ambientes agressivos, considere caixas IP65 e kits de passagem de cabo para preservar integridade elétrica e mecanica.

Importância, benefícios e diferenciais do Módulo E/S Inteligente PoE com entrada termopar 10 canais e 6 canais para automação (módulo E/S inteligente PoE, entradas termopar)

Benefícios operacionais e de medição

O principal ganho operacional é a redução de fiação e pontos de falha graças ao PoE, além da capacidade de coletar muitos pontos de temperatura em um único dispositivo. A compensação de junção fria e isolamento galvânico aumentam a confiabilidade das leituras.

Controle mais granular e tempos de resposta menores permitem ajustes de malha PID e ações automáticas de segurança. A centralização de dados facilita historização para análises de tendências e manutenção preditiva.

Redução de ruído e loops de terra melhora a qualidade dos sinais, especialmente em ambientes com fornos, motores e equipamentos de alta potência.

Benefícios econômicos e de instalação

Do ponto de vista econômico, a combinação PoE + módulo compacto reduz custos com fontes locais, quadros adicionais e mão de obra de cabeamento. Em retrofit, o tempo de instalação pode cair consideravelmente, reduzindo paradas de produção.

Estima-se economia de custo total de instalação (TCO) quando se considera cabeamento, fontes e tempo de integração; projetos típicos mostram retorno em meses dependendo da escala. Além disso, menos pontos de falha significam menor custo de manutenção.

A padronização de hardware e protocolos acelera integração com sistemas existentes e reduz custos de engenharia.

Diferenciais técnicos e competitivos

Diferenciais incluem densidade de canais termopar (10) combinada com 6 canais adicionais, PoE integrado, isolamento robusto e compatibilidade com protocolos industriais. A inclusão da placa DN-1822 e cabo facilita instalação imediata.

A versatilidade para suportar múltiplos tipos de thermocouple, configurações de amostragem e opções de firmware dão flexibilidade superior a soluções concorrentes. Para aplicações IIoT, suporte nativo a MQTT e OPC UA é um diferencial crítico.

Confiabilidade documentada (MTBF), suporte técnico e disponibilidade de acessórios completam o pacote competitivo da ICP DAS.

Guia prático de instalação e uso do Módulo E/S Inteligente PoE com entrada termopar 10 canais e 6 canais

Checklist pré-instalação e requisitos de rede

Checklist básico: verifique disponibilidade de switch PoE compatível, confirme topologia de rede (VLANs, firewall), disponibilize cabo CAT5e/6 blindado e ferramentas (crimpadora, multímetro). Confirme que o PSE entrega potência suficiente conforme a classe PoE do módulo.

Verifique documentação do fabricante para torque de bornes, esquemas de aterramento e limites de temperatura ambiente. Garanta procedimentos de segurança elétrica e desligamento antes de manipular conexões.

Planeje endereçamento IP, política de backup de configuração e controle de acesso (usuários, senhas).

Passo a passo de montagem física e conexão (incluindo DN-1822)

1. Monte a placa DN-1822 no trilho DIN e fixe o módulo no acoplamento previsto.
2. Conecte o cabo de 1,8 m entre o módulo e DN-1822, assegurando travamento do conector.
3. Faça a fiação dos termopares nos bornes da DN-1822, seguindo polaridade e usando cabo termopar adequado.

Verifique continuidade com multímetro e faça aterramento conforme plano. Ligue o switch PoE e confirme LEDs de status (power/link). Use a interface web para checar comunicação.

Configuração inicial (endereço IP, protocolo, parâmetros de amostragem)

Acesse interface web via DHCP ou IP estático (configurável). Configure endereço IP, máscara, gateway, e protocolos desejados (Modbus TCP, MQTT). Ajuste taxa de amostragem por canal conforme necessidade (ex.: 1–10 SPS) e habilite filtros e alarmes.

Salve configuração e realize testes de leitura em tempo real. Documente mapeamento de canais para integração SCADA/IIoT.

Calibração e validação de leituras termopar

Proceda com calibração cruzada usando padrões de referência (calibrador de termopar ou banho de calibração). Verifique erro em pontos baixos, médios e altos. Ajuste offsets no firmware se permitido.

Registre coeficientes de correção e mantenha procedimento de revalidação periódico (ex.: anual). Tome cuidado com junções de extensão e materiais do cabo que afetam medidas.

Testes funcionais e checklist pós-instalação

Testes: verifique leituras estáveis por 24–72 horas, verifique alarmes, latência de transmissão e integridade de logs. Monitore consumo PoE e temperaturas internas do módulo.

Documente evidências em FAT/SAT e gere relatório para auditoria. Treine equipe local em procedimentos básicos de troubleshooting.

Para aplicações que exigem essa robustez, a série Módulo E/S Inteligente PoE com entrada termopar 10 canais e 6 canais da ICP DAS é a solução ideal. Confira as especificações detalhadas e opções de compra: https://www.lri.com.br/modulos-de-aquisicao-de-dados/modulo-de-es-inteligente-poe-com-entrada-termopar-10-canais-e-6-canais-do-inclui-placa-dn-1822-e-cabo-1-8-m

Integração do Módulo E/S Inteligente PoE com entrada termopar 10 canais e 6 canais com sistemas SCADA e plataformas IIoT

Protocolos suportados e mapeamento de dados (Modbus TCP, MQTT, OPC)

O módulo expõe registradores Modbus por canal (temperatura, status, alarmes) e suporta tópicos MQTT para publicação de payloads JSON. OPC UA pode ser suportado para integrações industriais mais avançadas com segurança embutida.

Mapeie cada canal para tags no SCADA: por exemplo, Modbus Holding Register 40001–40010 para canais termopar. Em MQTT, configure tópicos hierárquicos (facility/line/module/channel) para fácil roteamento.

Incluímos exemplos de mapeamento e snippets de configuração para SCADA sob demanda; posso gerar trechos Modbus e JSON conforme o seu sistema.

Arquitetura de integração típica (edge, gateway, nuvem)

Arquitetura recomendada: módulos no edge (PoE), agregação por gateways ou switches, envio para servidores SCADA/Historiadores locais e replicação para nuvem via MQTT/HTTPS. Use gateways para conversão protocolar e segurança adicional.

Para aplicações críticas, implemente camada de edge analytics para compressão e pré-processamento; envie apenas eventos e agregados para nuvem para reduzir custo de banda e armazenamento.

Planeje redundância de rede e políticas de failover para manter disponibilidade 24/7.

Exemplos de configuração em SCADA (tags, alarmes, logs)

Crie tags por canal, defina limites alto/baixo para alarmes, e configure historização com frequência adequada (ex.: 1 SPS para tendências). Configure scripts para ações corretivas (shutdown, notificações).

Implemente retenção de logs e exportação para análise em plataformas de analytics para manutenção preditiva. Teste cenários de alarme em FAT.

Segurança de comunicação e autenticação

Reforce com VLAN, ACLs, TLS para MQTT/OPC UA e VPNs para acesso remoto. Use accounts com privilégios mínimos e log de auditoria. Atualize firmware regularmente para mitigar vulnerabilidades.

Implemente segmentação de rede para separar dispositivos de automação do tráfego corporativo e use switch PoE gerenciável com QoS e monitoramento.

Veja também este artigo sobre práticas de segurança em IIoT no blog: https://blog.lri.com.br/

Exemplos práticos de uso do Módulo E/S Inteligente PoE com entrada termopar 10 canais e 6 canais

Case 1 — Monitoramento de fornos industriais com múltiplos termopares

Arquitetura: vários módulos distribuídos no perímetro do forno, cada um alimentado por PoE a partir de switches in-loc. Dados consolidados em SCADA e analisados para controle de perfil térmico. Resultado: redução de desperdício e melhoria da uniformidade térmica.

Configuração: canais configurados com amostragem de 5 SPS, alarmes de desvio e lógica de compensação. Calibração anual para garantir conformidade.

Ganho: redução de ciclos fora de especificação e economia de energia através de controle otimizado.

Case 2 — Controle térmico em HVAC e data centers

Múltiplos pontos de medição em racks e ambientação, com alarmes e automação da refrigeração. A conectividade PoE facilita pontos de medição em prateleiras sem necessidade de tomadas.

Benefício: detecção precoce de hotspots e economia de energia por ajuste dinâmico do setpoint de HVAC baseado em dados reais.

Case 3 — Implementação em linha de produção e controle de qualidade

Uso para monitorar temperatura de selagem e processos de cura em linhas de produção. Integração com MES/ERP para vincular registros de processo ao lote do produto.

Impacto: redução de rejeitos, rastreabilidade completa por lote e facilidade na identificação de causas raízes.

Mini-projeto passo a passo (do pedido à operação): pedido → recebimento → montagem DN-1822 → configuração IP e protocolos → integração SCADA → validação e entrega. Consulte o checklist pré-instalação acima.

Comparativo técnico: Módulo E/S Inteligente PoE com entrada termopar 10 canais e 6 canais vs outros módulos ICP DAS e alternativas de mercado

Tabela comparativa rápida (modelos, canais, PoE, precisão)

Pontos fortes e limitações relativas

Força do : densidade de canais, PoE e acessórios inclusos facilitando instalação. Limitação: pode não ser ideal se a aplicação exige precisão metrológica extrema (usar série de alta precisão).

Alternativas sem PoE demandam maiores custos de alimentação e cabeamento. Soluções com mais canais podem comprometer isolamento entre canais.

Recomendações de escolha por requisito técnico

Escolha quando precisar de muitos pontos de termopar distribuídos com instalação rápida e integração IIoT. Para requisitos de precisão (±0.05°C) considere módulos de aquisição dedicados com maior especificação metrológica.

Para projetos de grande escala, avalie custo por ponto incluindo infraestrutura PoE versus fontes locais.

Erros comuns, troubleshooting avançado e manutenção do Módulo E/S Inteligente PoE com entrada termopar 10 canais e 6 canais

Leituras incorretas de termopar: causas e soluções

Causas comuns: junção fria não compensada, mau contato, troca de tipo de termopar, cabo de extensão não compatível ou aterramento incorreto. Soluções: verificar polaridade, usar cabo específico para termopar, validar CJC e conferir conexões na DN-1822.

Use multímetro para checar continuidade e resistência; compare leituras com calibrador. Corrija offset via firmware se necessário.

Problemas de rede PoE e conectividade

Sintomas: módulo sem alimentação, flapping de link ou latência excessiva. Verifique PSE (switch PoE) para capacidade e logs de energia. Teste com power injector PoE e cabo conhecido bom.

Monitore perda de pacotes e use SNMP para identificar gargalos. Garanta cabos CAT5e/6 de qualidade e terminação adequada.

Atualizações de firmware e manutenção preventiva

Atualize firmware conforme release notes, sempre em janela de manutenção. Faça backup de configuração antes da atualização. Mantenha registro de versões e procedimentos de rollback.

Plano de manutenção: inspeção semestral, recalibração anual, verificação de conexões e limpeza de poeira. Documente histórico de manutenção.

Ferramentas de diagnóstico e logs recomendados

Ferramentas: utilitário ICP DAS, Wireshark para análise de tráfego, Modbus poll para checagem de registradores, multímetro e calibrador de termopar. Habilite logs locais e exporte para SIEM/Historian.

Use monitoramento de energia PoE e alertas SNMP para antecipar falhas.

Conclusão

Resumo executivo: por que escolher o Módulo E/S Inteligente PoE com entrada termopar 10 canais e 6 canais (módulo E/S inteligente PoE, entradas termopar)

O combina alta densidade de canais, PoE, isolamento robusto e compatibilidade com protocolos industriais, tornando-o ideal para aplicações de medição térmica distribuída em Indústria 4.0. Para projetos que exigem redução de fiação, integração rápida e suporte a IIoT, este módulo oferece excelente custo-benefício.

Sua compatibilidade com normas e acessórios (DN-1822, cabo 1,8 m) acelera a implantação e minimiza riscos em retrofit ou expansão. Documentação técnica, suporte ICP DAS e opções de integração SCADA garantem operação confiável.

Para aplicações que exigem essa robustez, a série Módulo E/S Inteligente PoE com entrada termopar 10 canais e 6 canais da ICP DAS é a solução ideal. Confira opções e cotações em: https://www.lri.com.br/modulos-de-aquisicao-de-dados/

CTA direta: Entre em contato / Solicite cotação / Peça demonstração

Solicite cotação ou agende demonstração técnica com a equipe LRI/ICP para validação em seu ambiente. Para suporte técnico e compras, visite: https://www.lri.com.br/modulos-de-aquisicao-de-dados/ ou peça detalhes do produto específico aqui: https://www.lri.com.br/modulos-de-aquisicao-de-dados/modulo-de-es-inteligente-poe-com-entrada-termopar-10-canais-e-6-canais-do-inclui-placa-dn-1822-e-cabo-1-8-m

Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Observações finais e sugestão de conteúdo adicional
