Introdução
O Módulo MotionNet distribuído com 32 saídas digitais isoladas (bloco terminal) é um módulo I/O distribuído projetado para aplicações de automação industrial, oferecendo integração direta com a rede MotionNet, comunicações determinísticas e isolamento elétrico por canal. Neste artigo técnico você encontrará detalhes sobre especificações, instalação, integração com SCADA e IIoT, além de práticas de engenharia para maximizar confiabilidade e conformidade.
Ao longo do texto abordaremos normas relevantes (por exemplo, IEC/EN 62368-1, requisitos EMC), conceitos como MTBF, PFC (quando aplicável a fontes que alimentam racks de I/O) e procedimentos de comissionamento. Objetivo: fornecer informações práticas para engenheiros de automação, integradores e compradores técnicos avaliarem, especificarem e instalarem este módulo sem margem para dúvidas.
Incentivamos perguntas e comentários técnicos ao final de cada seção para fomentar discussão entre profissionais. Para referência e leitura complementar, verifique os recursos técnicos da ICP Das e artigos no blog da LRI: https://blog.lri.com.br/.

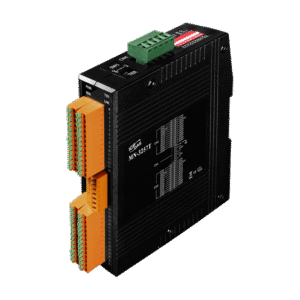

Introdução ao Módulo MotionNet distribuído com 32 saídas digitais isoladas (bloco terminal): visão geral e conceito fundamental (O que é?)
Definição técnica e principais características — o que diferencia este módulo.
O módulo é um dispositivo de I/O distribuído com 32 canais de saída digital isolada, cada um projetado para acionar atuadores em 24 VDC com isolamento galvânico robusto. Seu diferencial técnico é a integração nativa com a rede MotionNet, garantindo latência e determinismo adequados para sequenciamento e intertravamentos em máquinas.
Além do isolamento por canal, o design com bloco terminal removível acelera manutenção e trocas sem necessidade de retrabalhar cabeamento interno. Ele inclui diagnósticos embarcados para detecção de carga, curto e falha de saída, facilitando manutenção preditiva.
Arquiteturalmente, o módulo atua como escravo MotionNet, mapeando estados de saída para palavras no protocolo e expondo flags de diagnóstico via registro, suportando rápido endereçamento e gerenciamento de rede.
Posicionamento no portfólio ICP DAS e resumo das interfaces (MotionNet / bloco terminal).
No portfólio da ICP DAS, este módulo situa-se na família de I/O distribuído robusto para aplicações industriais severas, oferecendo alta densidade de saídas digitais com ênfase em manutenção e diagnóstico. É indicado para projetos que exigem substituição rápida e segregação de sinais no campo.
Interfaces principais: conector MotionNet (ethernet/fieldbus dedicado dependendo do gateway), bloco terminal tipo parafuso/removível para 32 canais e barramento de alimentação 24 VDC. O módulo expõe sinais de diagnóstico via protocolos industriais e pode ser integrado a gateways Modbus ou OPC via dispositivos de borda.
Projetado para montagem em trilho DIN e para operação contínua em ambientes industriais, seu uso típico é em painéis de controle e racks de I/O próximos aos atuadores, reduzindo fiação entre painel e máquina.
Principais aplicações e setores atendidos pelo Módulo MotionNet distribuído com 32 saídas digitais isoladas (bloco terminal)
Segmentos típicos: manufatura, embalamento, máquinas-ferramenta, tratamento de água, agroindústria.
O módulo atende segmentos que demandam alta densidade de saídas e robustez elétrica: manufatura (linhas automatizadas), embalamento (controle de atuadores e seladoras), máquinas-ferramenta (intertravamentos, chaves e válvulas), tratamento de água (válvulas solenóide, bombas) e agroindústria (sistemas de dosagem e motorização).
Sua resistência a ruído elétrico, capacidade de diagnóstico e isolamento tornam-no apropriado para ambientes com comutação frequente e altos níveis de EMI/EMC. Para utilities e usinas, a modularidade permite segmentar I/O por zonas de risco e facilitar isolamento em áreas explosivas (com as devidas certificações).
Em Indústria 4.0 e IIoT, a presença de diagnósticos e mapeamento padronizado de tags permite telemetria granular de estados de saída, útil para analytics e manutenção preditiva.
Exemplos de processos: acionamento de atuadores, sequenciamento de saídas e lógica distribuída.
Usos típicos incluem acionamento de cilindros pneumáticos via válvulas solenóide, controle de cargas resistivas e semicondutoras, e sequenciamento de etapas de produção com tempos críticos. O determinismo do MotionNet permite sincronizar saídas em sub-milissegundos quando bem configurado.
Outra aplicação é a lógica distribuída: parte das decisões de intertravamento e permissivos pode ser executada localmente com blocos de função no gateway/fonte, reduzindo latência e carga na PLC central.
Em linhas de embalagem, por exemplo, cada módulo pode controlar uma estação com 32 saídas para válvulas, motores de indexação e solenoides, simplificando layout e reduzindo cabeamento.
Especificações técnicas do Módulo MotionNet distribuído com 32 saídas digitais isoladas (bloco terminal) — tabela resumida para tomada de decisão
Tabela sugerida: número de canais, tipo de saída, tensão/corrente por saída, isolamento, precisão, tempo de comutação, alimentação, consumo, temperatura, dimensões, conector, certificações.
| Parâmetro | Valor típico / Observação |
|---|---|
| Número de canais | 32 saídas digitais isoladas |
| Tipo de saída | Saída transistor (PNP/NPN) ou transistor push-pull, opto-isolada |
| Tensão por saída | 24 VDC (nominal) |
| Corrente por saída | 0,5 A contínua (pico 1 A) — verificar datasheet |
| Isolamento | Galvânico entre canais e bus: 2500 Vrms (típico) |
| Tempo de comutação | Nota: valores são típicos para seleção inicial. Consulte o datasheet oficial ICP DAS para especificações finais antes da compra. |
Requisitos elétricos, ambientais e de certificação — o que verificar antes da compra.
Antes da aquisição, confirme requisitos como compatibilidade de tensão 24 VDC, capacidade de corrente por canal, limites de temperatura e resistência mecânica à vibração conforme IEC 60068. Verifique também imunidade e emissões EMC (IEC 61000-6-2 / IEC 61000-6-4) se o equipamento estiver em áreas com ruído elétrico intenso.
Valide se o isolamento atende às exigências de sua planta (ex.: 2500 Vrms ou superior) e se há proteção contra curto-circuito e sobrecorrente em nível de canal ou grupo. Para aplicações médicas ou sensíveis, verifique normas específicas (por exemplo, IEC 60601-1 para equipamentos médicos).
Confirme o MTBF (Mean Time Between Failures) fornecido pelo fabricante e requisitos de redundância; para projetos críticos, planeje esquemas de fail-safe e caminhos de bypass. Documente a lista de peças e versões de firmware exigidas para validação.
Importância, benefícios e diferenciais do Módulo MotionNet distribuído com 32 saídas digitais isoladas (bloco terminal)
Benefícios operacionais: densidade de I/O, isolamento elétrico, redução de fiação e confiabilidade.
A principal vantagem é a alta densidade de I/O (32 canais) em um único módulo, reduzindo o espaço no painel e o número de cabos longos entre controladores e atuadores. O isolamento por canal protege contra falhas que poderiam propagarse pelo barramento, aumentando a disponibilidade.
A utilização de blocos terminais removíveis acelera a manutenção, permitindo troca de módulos sem retrabalho de fiação; isso reduz o MTTR (Mean Time To Repair). A integração com MotionNet garante determinismo e menor jitter nas respostas, essencial em processos sincronizados.
Além disso, diagnósticos de carga e falha contribuem para estratégias de manutenção preditiva, diminuindo paradas não planejadas e otimizando custo operacional.
Diferenciais técnicos frente a módulos genéricos: integração MotionNet, blocos terminais para manutenção rápida, diagnósticos embarcados.
Comparado a módulos I/O genéricos, o módulo ICP DAS oferece integração nativa MotionNet, o que reduz overhead de protocolo e facilita sincronização. Os blocos terminais são projetados para substituição sem extrair fios, acelerando OEE (Overall Equipment Effectiveness).
Os diagnósticos embarcados incluem detecção de sobrecorrente, falha de carga e status de isolamento, informações que podem ser reportadas ao SCADA/IIoT para dashboards e alarmes.
Finalmente, o design para ambiente industrial (EMC, vibração, temperatura) e a disponibilidade de firmware e ferramentas de configuração posicionam o módulo como solução robusta para projetos críticos.
Guia prático de instalação e configuração do Módulo MotionNet distribuído com 32 saídas digitais isoladas (Como fazer/usar?)
Preparação e checklist antes da instalação (verificações elétricas e ferramental).
Checklist inicial:
- Verificar tensão de alimentação (24 VDC) e capacidade da fonte (PFC recomendado para reduzir ruído).
- Conferir compatibilidade de corrente por canal e cabos adequados (bitola e isolação).
- Disponibilizar ferramentas: multímetro, alicate, torquímetro para bornes, etiquetação.
Confirme firmware e versão do gateway MotionNet, e solicite datasheet/ficha de aplicação para levantamento de I/Os. Registre números de série e MTBF/MTTR esperados para manutenção.
Instalação física e fiação do bloco terminal — procedimentos e cuidados com isolamento.
Monte o módulo em trilho DIN com espaço lateral para dissipação térmica. Use canaletas e guias para roteamento de cabos; mantenha cabos de potência separados de sinais para minimizar EMI.
Ao conectar o bloco terminal, observe torque recomendado nos parafusos e use condutores ferruleados para evitar parafusos frouxos. Mantenha identificação de cada canal e diagramas de fiação atualizados.
Garanta que o aterramento da carcaça siga as práticas da planta (ponto de aterramento único quando especificado) e cumpra requisitos de segregação entre terras digitais e potenciais de referência.
Configuração de rede MotionNet / parâmetros de módulo e endereçamento.
Defina endereçamento único para cada módulo na rede MotionNet, documente IDs e mapeie offsets nos registradores do controlador mestre. Configure parâmetros como debounce, timers de watchdog e comportamento em falha (hold/reset).
Utilize ferramentas de configuração ICP DAS para atualizar firmware e carregar perfis de I/O. Teste comunicação com pacotes de handshake e verifique flags de erro.
Implemente política de backup de configuração e procedimentos de rollback para atualizações de firmware; registre logs de sincronização para suportar auditoria.
Testes de comissionamento, validação de saídas e procedimentos de segurança.
Realize sequência de testes: inspeção visual, alimentação sem carga, ativação sequencial de saídas com medição de corrente, e testes de sobrecarga simulada. Valide diagnósticos reportados pelo módulo.
Implemente testes de loop completo com PLC/SCADA para validar tempos de resposta e lógica de intertravamento. Documente resultados e aceite formal de comissionamento.
Siga procedimentos de bloqueio/etiquetagem (LOTO) para segurança durante testes, e garanta que EPS e proteções estejam instaladas conforme normas (por exemplo, IEC/EN 62368-1 para segurança de aparelhos eletrônicos).
Integração do Módulo MotionNet distribuído com 32 saídas digitais isoladas (bloco terminal) com SCADA e plataformas IIoT MotionNet, saídas digitais isoladas, módulo I/O distribuído
Protocolos suportados e estratégias de mapeamento de tags (MotionNet, Modbus, OPC, etc.).
O módulo comunica via MotionNet; gateways podem mapear registros para Modbus TCP/RTU e OPC UA, permitindo integração com SCADA e plataformas IIoT. Estratégia comum: reservar blocos de registros por módulo e por canal para estado, comando e diagnóstico.
Recomenda-se definir convenções de nomes (naming convention) para tags que incluam localização física, função e ID do canal para facilitar mapeamento e manutenção.
Use documentação de mapeamento do fabricante para evitar conflito de offsets e para permitir rollup de alarms e historização eficiente.
Arquitetura de dados para IIoT: telemetria, alarms, históricos e edge processing.
Arquitetura típica: módulo → gateway MotionNet → edge gateway (processamento local/filtragem) → SCADA/IIoT cloud. Perform edge processing para redução de tráfego e geração de eventos inteligentes (ex.: detecção de tendência de corrente).
Telemetria primária inclui estado de saída, corrente por canal (se disponível), alarmes de falha e temperatura. Históricos devem ser armazenados com timestamps sincronizados (NTP/PTP) para análise.
Implemente estratégias de compressão e amostragem (ex.: only on change) para reduzir custos de nuvem e garantir SLAs de rede.
Exemplo prático: fluxo de dados desde o módulo até o SCADA e nuvem MotionNet, saídas digitais isoladas.
Fluxo exemplo: comando PLC → palavra de saída MotionNet → módulo executa transição → módulo reporta estado e diagnóstico → gateway mapeia para Modbus → SCADA atualiza HMI e publica evento para IIoT.
No edge, um gateway pode agregar dados e acionar alertas locais se tensões ou correntes estiverem fora de faixa, reduzindo latência crítica. Logs e telemetria agregada são enviados para cloud para análises históricas e machine learning.
Esse fluxo prioriza segurança e redundância, com failover de gateway e políticas de rebroadcast em caso de perda temporária de comunicação.
Exemplos práticos de uso do Módulo MotionNet distribuído com 32 saídas digitais isoladas (bloco terminal) MotionNet, módulo I/O distribuído
Caso 1 — Controle de atuadores e válvulas em máquina de embalagem.
Objetivo: reduzir cabeamento e melhorar manutenção em estação de embalagem com 16 válvulas. Implementação: dois módulos de 32 saídas, cada saída configurada para 24 VDC, com blocos terminais rotulados.
Passos: mapear saídas por função, configurar watchdog para seguramento de falha, testar sequenciamento e intertravamentos. Resultado esperado: redução de tempo de instalação em 30–50% e melhora significativa no MTTR.
KPIs: tempo médio para reparo (MTTR), número de paradas não planejadas, tempo de ciclo da estação.
Caso 2 — Sequenciamento de esteiras e intertravamentos em célula automatizada.
Objetivo: sincronizar 12 esteiras e 8 atuadores com requisitos de tempo subsegundo. Implementação: módulo em rede MotionNet com gateway determinístico e lógica distribuída para intertravamentos locais.
Passos: configurar timers de saída, validar jitter e latência, ajustar debounce e confirmar comportamento em perda de comunicação (fail-safe). Resultado: sincronização confiável, menores incidências de desalinhamento e aumento da eficiência.
KPIs: taxa de produção por hora, ocorrência de intertravamentos falsos, variação de tempo entre eventos.
Métricas de sucesso e KPIs a monitorar após a implementação.
Monitore: disponibilidade do módulo (% uptime), MTBF/MTTR, taxas de alarmes por canal, consumo de energia por estação, e desvios de corrente que indiquem desgaste de atuadores.
Implemente dashboards para visualização de tendências e alarmes com thresholds configuráveis para manutenção preditiva.
Audite performance após 3 e 6 meses para ajustar políticas de manutenção e verificar aderência aos objetivos operacionais.
Comparação técnica: Módulo MotionNet distribuído com 32 saídas digitais isoladas (bloco terminal) x outros módulos ICP DAS MotionNet, saídas digitais isoladas
Tabela comparativa: densidade de I/O, tipo de isolamento, velocidade, diagnóstico, custo-benefício.
| Atributo | Módulo 32 saídas (este) | Módulos alternativos (ex.: 16ch) |
|---|---|---|
| Densidade I/O | 32 canais | 8–16 canais |
| Tipo de isolamento | Canal-a-canal opto/galvânico | Grupo-a-grupo ou canal único |
| Velocidade/Determinismo | Alto (MotionNet otimizado) | Variável |
| Diagnóstico | Avançado (corrente, curto) | Básico |
| Manutenção | Bloco terminal removível | Alguns exigem retrabalho |
| Custo-benefício | Melhor densidade por custo | Menor custo unitário por módulo |
Critérios de escolha: quando optar pelo Módulo 32 e quando considerar alternativas.
Opte pelo módulo 32 quando precisar de alta densidade, diagnósticos e manutenção rápida. Ideal para painéis compactos e estações com muitos atuadores.
Considere módulos menores quando a segregação por zona elétrica for necessária, ou quando correntes de saída exigirem drivers dedicados e relés.
Avalie também requisitos de certificação e temperatura: módulos alternativos podem atender a faixas extremas ou padrões específicos (ATEX, por exemplo).
Erros comuns, armadilhas de projeto e manutenção preventiva do Módulo MotionNet distribuído com 32 saídas digitais isoladas (bloco terminal)
Erros de fiação, aterramento e interferência eletromagnética mais frequentes.
Erros comuns: uso de bitolas inadequadas, torque incorreto nos bornes, e falta de segregação entre cabos de potência e sinais. Aterramento inadequado pode gerar loops que acionam falsos alarms.
Ruído EMI pode provocar triggers em saídas; soluções incluem filtros RC nos actuadores, ferrites, e fontes com PFC para reduzir variação de tensão.
Documente topologia de cabo e mantenha rotas separadas para minimizar acoplamento capacitivo/indutivo.
Procedimentos de diagnóstico, logs e passos para troubleshooting rápido.
Use logs de diagnóstico do módulo para identificar canais com sobrecorrente ou falha de carga. Procedimento: isolar o canal, medir carga com multímetro, testar com carga conhecida e substituir módulo se necessário.
Mantenha scripts/rotinas de teste automatizadas via SCADA para periodicidade de checagem (ex.: diário/minuto). Registre eventos e correlacione com alarmes de processo.
Treine equipe de manutenção em procedimentos LOTO e em interpretação dos códigos de diagnóstico expostos pelo módulo.
Plano de manutenção preventiva e inspeções recomendadas.
Programa semestral: inspeção visual, verificação de torque dos bornes, limpeza e verificação de integridade dos cabos. Testes anuais: simulação de falhas e validação de watchdogs.
Recomende estoque de módulos de troca rápida (spare units) e atualização de firmware controlada para evitar incompatibilidades.
Monitore MTBF e revise plano conforme histórico operacional; ajuste periodicidade de inspeção para ambientes severos.
Boas práticas de segurança elétrica e conformidade para o Módulo MotionNet distribuído com 32 saídas digitais isoladas (bloco terminal)
Requisitos de isolamento, proteção contra curto-circuito e normas aplicáveis.
Siga requisitos de isolamento galvânico conforme especificação do fabricante e normas aplicáveis (IEC/EN 62368-1 para segurança de equipamentos eletrônicos). Em aplicações médicas, considere IEC 60601-1.
Implemente proteção por fusíveis ou disjuntores por grupo e procedimentos de proteção contra curto-circuito ao dimensionar cabos e fontes.
Certifique conformidade EMC (IEC 61000 séries) e verifique certificações regionais (CE, UL) antes da instalação.
Recomendações EMC, roteamento de cabos e segregação de sinais.
Roteie cabos de potência separados de sinais; use blindagem e aterramento adequado da blindagem em pontos recomendados. Instale filtros e supressores de transientes nas linhas de alimentação de atuadores.
Use canaletas metálicas quando necessário e mantenha distância entre motores/variadores e módulos de I/O.
Realize testes in-situ de EMC após instalação para detectar fontes de ruído local e implementar mitigação.
Recursos, documentação técnica e suporte ICP DAS para o Módulo MotionNet distribuído com 32 saídas digitais isoladas (bloco terminal)
Lista de documentos essenciais a consultar antes da compra e durante a integração.
Documentos chave:
- Datasheet do módulo (valores elétricos e mecânicos)
- Manual de instalação e fiação
- Guia de integração MotionNet e mapeamento de registros
- Nota de aplicação para EMC e aterramento
Esses documentos são essenciais para garantir conformidade e planejamento adequado.
Como acessar suporte, atualizações de firmware e serviços de integração.
Acesse suporte técnico via LRI/ICP DAS, solicite firmware e notas de release antes da atualização. Para integrações complexas, considere serviços de comissionamento oferecidos por integradores certificados.
Registre chamadas de suporte com logs e versões de firmware para acelerar resolução. Mantenha backups de configuração e planos de rollback.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Para aplicações que exigem essa robustez, a série Módulo MotionNet distribuído com 32 saídas digitais isoladas (bloco terminal) da ICP Das é a solução ideal. Confira as especificações completas e opções de aquisição: https://www.lri.com.br/automacao-e-controle-de-maquinas/modulo-motionnet-distribuido-com-32-saidas-digital-isoladas-bloco-terminal
Também consulte outras soluções de I/O e integração no catálogo LRI/ICP: https://www.lri.com.br/automacao-e-controle-de-maquinas
Conclusão e chamada para ação: solicite cotação ou entre em contato sobre o Módulo MotionNet distribuído com 32 saídas digitais isoladas (bloco terminal)
Resumo executivo rápido — por que escolher este módulo hoje.
O módulo oferece alta densidade, isolamento por canal, diagnósticos embarcados e integração nativa com MotionNet, reduzindo cabeamento e MTTR em plantas industriais. É indicado quando confiabilidade, manutenção rápida e integração IIoT são requisitos-chave.
A conformidade com normas e a disponibilização de documentação técnica tornam a solução adequada para projetos de utilities, manufatura e OEMs.
Para decisões de compra, compare MTBF, capacidade por canal e requisitos de proteção; utilize a tabela de especificações apresentada como checklist inicial.
CTA direto: “Entre em contato / Solicite cotação” com instruções sobre informações técnicas a enviar.
Entre em contato com a equipe técnica da LRI/ICP para solicitar cotação ou assistência de especificação. Envie as informações abaixo para agilizar o atendimento:
- Quantidade de módulos e topologia de rede MotionNet
- Requisitos de corrente por saída e tipo de carga
- Condições ambientais e certificações exigidas
- Versão de firmware/alfa do projeto (se houver)
Solicite cotação e suporte técnico em: https://www.lri.com.br/automacao-e-controle-de-maquinas/modulo-motionnet-distribuido-com-32-saidas-digital-isoladas-bloco-terminal
Perguntas, comentários e casos práticos são bem-vindos — deixe suas dúvidas para que possamos fornecer exemplos e ajustes de projeto.
Apontando para o futuro: tendências, aplicações específicas e resumo estratégico do Módulo MotionNet distribuído com 32 saídas digitais isoladas (bloco terminal)
Tendências: edge computing, I/O inteligente, aumento da telemetria e manutenção preditiva.
Tendências relevantes incluem maior processamento no edge para filtros e detecção de anomalias, I/O inteligente com autodiagnóstico ampliado e integração nativa com plataformas de analytics. Esses avanços reduzem latência e custam menos em comunicações.
Aumento da telemetria permitirá análises preditivas baseadas em tendências de corrente/tempo de atuação, reduzindo paradas não planejadas e otimizando OEE.
Recomenda-se arquitetar projetos com caminhos para evolução: provisionamento de tags extras, capacidade de processamento local e escalabilidade de rede.
Oportunidades por setor e recomendações para roadmap de modernização industrial.
Setores com alto custo de downtime (pharma, utilities, food & beverage) se beneficiam mais da adoção inicial. Priorize a substituição de módulos concentrados em painéis críticos e implemente pilotos em linhas de maior impacto.
Recomenda-se roadmap: avaliação (inventário I/O) → piloto (1 célula) → rollout (zonas críticas) → otimização (analytics e preditiva).
Planeje suporte de ciclo de vida, atualização de firmware e políticas de spares para garantir continuidade operacional.
