Módulo Tiny Zigbee Router Digital 4 Entradas 4 Saídas

Leandro Roisenberg

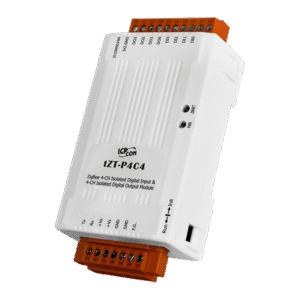

Introdução — Visão geral do Módulo Tiny Zigbee Router (4 DI / 4 DO) da ICP DAS: O que é?

O Módulo Tiny Zigbee Router (4 DI / 4 DO) da ICP DAS é um dispositivo de I/O remoto com entradas digitais isoladas e saídas digitais isoladas integrado a comunicação Zigbee (IEEE 802.15.4 / Zigbee PRO), projetado para atuar como router em redes mesh industriais. Esse módulo permite estender redes sem fio robustas dentro de plantas industriais, edifícios e instalações distribuídas, reduzindo cabeamento e oferecendo isolamento galvânico entre os sinais de campo e a rede de dados. A palavra-chave principal — Módulo Tiny Zigbee Router — e as secundárias como Zigbee industrial, I/O digitais isoladas, aquisição de dados e IIoT já aparecem neste parágrafo para otimização semântica desde o início.

Para engenheiros de automação, integradores de sistemas e profissionais de TI industrial, o módulo funciona como um nó de borda (edge node) que captura sinais discretos de sensores e atuadores e os retransmite por uma malha Zigbee a um coordenador/gateway. Em termos de portfólio da ICP DAS, posiciona‑se como uma opção compacta e robusta para projetos que exigem isolamento elétrico, baixo consumo e facilidade de integração com arquiteturas SCADA/IIoT. A referência a normas de segurança como IEC/EN 62368-1 e boas práticas de projeto industrial (p.ex. MTBF e proteção EMI) aplicam‑se ao selecionar módulos de I/O para ambientes críticos.

Concretamente, o módulo é indicado quando se busca substituir longos cabos digitais por uma rede sem fio confiável, mantendo requisitos de segurança elétrica e segregação de sinais. Pense nele como um “extensor inteligente” que alia o isolamento de sinais (semelhante ao uso de optoacopladores em um PLC) com a flexibilidade de uma rede Zigbee mesh, proporcionando redundância de caminho e resiliência a falhas de enlace.

Principais aplicações e setores atendidos pelo Módulo Tiny Zigbee Router

Este módulo é particularmente útil em automação de máquinas, monitoramento de linhas de produção, supervisão de alarmes e estados discretos, e controle de pequenas cargas em instalações industriais. Em fábricas, pode coletar sinais de fim de curso, detectores de porta aberta/fechada, e alarmes de máquina, enviando eventos instantâneos ao SCADA via gateway Zigbee → Modbus/TCP. A redução do cabeamento tem impacto direto em custos e tempo de instalação.

Em utilities e subestações, o dispositivo pode ser usado para monitorar contatos de relés, status de seccionadoras e alarmes de proteção em áreas onde cabeamento físico é dispendioso ou perigoso. No building management e em instalações prediais (BMS), ele é adequado para inputs como detectores de presença, chaves de janela/porta e para acionar dispositivos de controle local. No agronegócio, serve para pontos distribuídos de sinalização e controle em estufas, silos e sistemas de irrigação.

Para aplicações IIoT e Indústria 4.0, o módulo permite coletar dados discretos para análise de condição e manutenção preditiva, integrando‑se a gateways que publicam dados via MQTT ou OPC UA para cloud analytics. Sua operação em malha Zigbee facilita topologias distribuídas e aumenta a disponibilidade do sistema por meio de roteamento dinâmico.

Especificações técnicas do Módulo Tiny Zigbee Router (tabela resumida)

Tabela resumida de especificações

Item Especificação / Valor Notas / Observações
Tipo de dispositivo Módulo Tiny Zigbee Router (4 DI / 4 DO) Nó router em malha Zigbee
Entradas digitais 4 x isoladas (24 VDC compatível) Entradas tipo dry‑contact ou TTL com tratamento de debouncing
Saídas digitais 4 x isoladas (OC transistor ou relé, 30 VDC / 0.5 A típico) Saídas para sinais digitais/atuadores pequenos
Isolamento (galvânico) 2.5–3.0 kVrms entre I/O e comunicação Proteção conforme melhores práticas industriais
Comunicação IEEE 802.15.4 / Zigbee PRO (2.4 GHz) Suporte a rede mesh, canais configuráveis
Topologia Router (retransmissor de malha) Trabalha entre coordenador e outros routers/end devices
Alimentação 10–30 VDC (tip. 12/24 VDC) Consumo < 1 W em operação típica
Temperatura operação -25 °C a +70 °C Ambiente industrial, sem ventilação forçada
Dimensões / Montagem Compacto, montagem trilho DIN (35 mm) Projeto para painéis eletro/caixas
Grau de proteção IP20 (painel interno) Uso em ambientes protegidos; considerações de gabinete
Certificações CE, FCC, RoHS Conformidade eletromagnética e segurança
Indicadores LED Power, Status Zigbee, Channel, I/O status Diagnóstico visual para instalação
MTBF / garantia MTBF típico > 100.000 h (IEC 61709) / garantia comercial Valor referencial para planejamento de manutenção

Detalhes elétricos e de isolamento

O isolamento galvânico entre as I/O e a parte de comunicação minimiza loops de terra e protege equipamentos sensíveis, sendo tipicamente projetado para suportar testes de isolamento até 2.5–3.0 kVrms conforme exigências de sistemas industriais. As entradas digitais aceitam sinais TTL e contatos secos, com possibilidade de filtro de ruído e debouncing para leituras confiáveis em ambientes com EMI.

As saídas podem ser transistorizadas (open‑collector) ou relé, dependendo da versão; recomenda‑se verificar a corrente máxima e usar proteção adicional (fusíveis, supressão) ao acionar cargas indutivas. Em projetos de segurança elétrica, siga normas como IEC/EN 62368‑1 para garantir compatibilidade eletrotécnica e mitigação de riscos elétricos. Recomenda‑se conexão de aterramento do painel e separação de sinais de potência e sinais de informação para reduzir interferência.

Para proteção adicional, inclua supressão transient (TVS, varistor) e filtros LC se a instalação estiver sujeita a surtos. Ao planejar redundância e disponibilidade, considere MTBF e políticas de substituição preventiva, além de testes periódicos de integridade da rede Zigbee.

Importância, benefícios e diferenciais do Módulo Tiny Zigbee Router

O módulo reduz significativamente o custo e o tempo de instalação ao eliminar cabeamento extenso entre sensores/atuadores e o gabinete central. Em topologias distribuídas, cada nó Zigbee atua como roteador, criando caminhos redundantes que aumentam a resiliência da rede — importante para aplicações críticas. O isolamento galvânico protege a lógica de controle contra transientes e falhas de campo.

Benefícios técnicos mensuráveis incluem: redução de cabeamento em metros e horas de instalação, diminuição do tempo médio de reparo (MTTR) por acesso local facilitado, e potencial aumento de disponibilidade por redundância mesh. Em termos de performance, redes Zigbee bem projetadas mantêm latências determinísticas na ordem de dezenas a centenas de milissegundos para eventos discretos, compatível com alarmes e monitoramento de estados.

Como diferencial frente a concorrentes, a linha ICP DAS é conhecida por robustez industrial, integração com ferramentas de aquisição de dados e suporte técnico focado em automação. A integração nativa com gateways ICP DAS permite mapeamento direto de I/O para Modbus/OPC UA, reduzindo o esforço de desenvolvimento. Para aplicações que exigem essa robustez, a série Módulo Tiny Zigbee Router da ICP DAS é a solução ideal. Confira as especificações completas na página do produto: https://www.lri.com.br/aquisicao-de-dados/modulo-tiny-zigbee-router-digital-isoladas-4-entradas-e-4-saidas

Guia prático: Instalação e configuração do Módulo Tiny Zigbee Router (Como fazer/usar?) — palavras-chave: Zigbee industrial, I/O digitais isoladas

Antes de instalar, verifique o checklist: fonte DC adequada (10–30 VDC), ferramentas isoladas, multímetro calibrado, e permissão de energia desligada. Confirme também o plano de endereçamento Zigbee e mapa de I/O para SCADA. Segurança: siga procedimentos de bloqueio/etiquetagem (LOTO) para evitar energização acidental.

Instalação física: monte o módulo em trilho DIN dentro de um painel com ventilação, mantendo distância de fontes de calor e barras de potência. Faça a fiação de I/O com cabo adequado (fios trançados e blindados para reduzir EMI), e conecte o terra de proteção do gabinete. Evite rotas paralelas com cabos de potência; use separadores para minimizar acoplamento eletromagnético.

Configuração Zigbee e pareamento: coloque o coordenador/gateway em modo de permit‑join e, em seguida, acione o módulo para entrar em modo de pareamento (p.ex. botão de pairing ou sequência de LEDs). Configure canal RF (evitar sobreposição com Wi‑Fi 2.4 GHz), potência de transmissão e parâmetros de segurança (Network Key, Zigbee Trust Center). Mapeie as entradas e saídas no gateway para endereços Modbus ou tópicos MQTT conforme a arquitetura escolhida.

Pré‑requisitos e checklist de campo

  • Ferramentas: multímetro, alicate de crimpagem, chaves isoladas, computador com software de configuração.
  • Segurança: EPI, LOTO, e permissões de trabalho em altura quando aplicável.
  • Topologia: definição do coordenador, número estimado de routers e densidade de nós para cobertura.

Instalação física e montagem

  • Fixação em trilho DIN; conexão de alimentação e I/O conforme manual.
  • Recomendações de aterramento e separação de cabos.
  • Verificação de LEDs de status após energização.

Configuração Zigbee e pareamento (coordenador ↔ router)

  • Configurar canal, PAN ID, segurança.
  • Passos de pairing e verificação de rota.
  • Testes de link e RSSI para validação de cobertura.

Configuração de I/O digitais e lógica local

  • Ajustar debouncing, filtros anti‑ruído e temporizadores de vigilância.
  • Mapear entradas para eventos/alarme e saídas para lógica local ou comandos via rede.
  • Exemplo de mapeamento Modbus: registrar DIs em endereços consecutivos.

Testes, validação e operação inicial

  • Testes elétricos: continuidade, isolamento e polaridade.
  • Testes funcionais: simulação de eventos e verificar tráfego no gateway.
  • Monitoramento de LEDs e logs para diagnóstico.

Manutenção preventiva e atualização de firmware

  • Inspeção anual, checagem de conectores e atualização de firmware via procedimento seguro.
  • Backup de configuração antes de atualizações; política de rollback.

Integração com sistemas SCADA e arquiteturas IIoT — protocolos e Zigbee industrial

O roteamento Zigbee tipicamente não fala Modbus diretamente; para integração com SCADA, utiliza‑se um gateway Zigbee → Modbus TCP/RTU / OPC UA / MQTT. Mapear DI/DO em registros Modbus facilita leitura por sistemas SCADA tradicionais. Para IIoT, os gateways podem publicar tópicos MQTT contendo payloads JSON com timestamp e qualidade de sinal (RSSI/LQI).

Protocolos suportados e mapeamento de tags: defina um esquema de endereçamento consistente — por exemplo, DeviceID:NúmeroDI → Modbus Holding/Register ou tópico MQTT como /planta/linha1/maquinaX/DI1. Inclua metadados de qualidade (quality, lastChange). Use OPC UA quando precisar de modelo de informação semântico e descoberta automática.

Arquitetura típica: Zigbee mesh (routers + end devices) → Gateway Zigbee (coordenador) → Broker MQTT / Servidor Modbus / OPC UA → SCADA / Cloud. Recomenda‑se segmentação de rede: separar tráfego de controle e de engenharia, implementar VLANs e firewalls, e empregar TLS/MQTT com autenticação forte.

Protocolos suportados e mapeamento de tags (Modbus, OPC UA, MQTT)

  • Exemplo Modbus: DI 1 do Device 0x10 → Holding Register 40001 = 0/1.
  • Exemplo MQTT: tópico /site/subestacao/nodo12/di3 payload {"value":1,"ts":"…","rssi":-60}.
  • OPC UA: exposição de objetos com atributos de qualidade e timestamp.

Arquitetura típica de integração (gateway, broker, cloud)

  • Diagramas lógicos: malha Zigbee → gateway local → broker on‑premise / cloud.
  • Recomendações de redundância e buffering local para perda de conectividade.

Segurança, segmentação e boas práticas de rede

  • Use network keys Zigbee, rotação de chaves e autenticação no broker.
  • Segmentar redes, aplicar VPN para acesso remoto e monitorar integridade com IDS/IPS.
  • Evitar canal RF congestionado; planejar espectro e testar coexistência.

Exemplos práticos de uso do Módulo Tiny Zigbee Router

Exemplo 1 — Monitoramento de sinais digitais de máquina (parada/alarme): conecte sensores de fim de curso às entradas digitais isoladas, faça o mapeamento para endereços Modbus via gateway e configure alarmes no SCADA com lógica de debounce e tempos mínimos de resposta. Meça latência fim‑a‑fim e ajuste políticas de retry.

Exemplo 2 — Controle remoto de atuadores em linha de produção: use saídas digitais isoladas para acionar válvulas pequenas ou relés de controle local. Implemente lógica de segurança local para intertravamentos básicos e use a rede Zigbee para comandos de supervisão. Realize testes de atuação com cargas reais, incluindo medidas de corrente e descarregos.

Exemplo 3 — Rede distribuída em instalações prediais/infraestrutura: desenhe a malha Zigbee com densidade de nós adequada, posicionando routers a intervalos que mantenham RSSI aceitável (p.ex. > -80 dBm). Utilize barramentos locais para agregar pontos em cada área e reduza latência crítica usando lógica local.

Comparações com produtos similares da ICP DAS, erros comuns e detalhes técnicos

Comparativo técnico: o Módulo Tiny Zigbee Router foca em I/O discretos isolados com função router. Em comparação com módulos TCP/IP com I/O, ganha em flexibilidade de implantação sem cabeamento, mas perde em largura de banda e deterministicidade. Contra versões com entradas analógicas, sua vantagem é custo e simplicidade para sinais digitais.

Erros comuns de projeto e instalação incluem: mau aterramento (causando loops e ruído), concentração excessiva de nós em um canal Zigbee (causando colisões), e mapeamento incorreto de tags em SCADA. Soluções práticas: validar topologia com site survey RF, usar filtros e separação física de cabos, e documentar esquema de endereçamento.

Detalhes técnicos avançados e limitações: Zigbee tem limite prático de throughput e latência variável; não substitui redes determinísticas para controle em tempo real (p.ex. <10 ms). Alcance e penetração dependem do ambiente — metalização e interferência Wi‑Fi reduzem desempenho. Planejar teste de campo (RSSI/LQI) e fallback para lógica local crítica.

Conclusão e chamada para ação (Solicite cotação / Entre em contato)

O Módulo Tiny Zigbee Router (4 DI / 4 DO) da ICP DAS é uma solução compacta e robusta para aquisição de sinais digitais isolados em ambientes industriais e distribuições prediais, oferecendo isolamento, malha Zigbee resiliente e integração simplificada com SCADA/IIoT. Técnicas de projeto alinhadas a normas IEC/EN e boas práticas de grounding aumentam a confiabilidade e segurança do sistema. Para aplicações que exigem essa robustez, a série Módulo Tiny Zigbee Router da ICP DAS é a solução ideal. Confira as especificações completas e solicite cotação: https://www.lri.com.br/aquisicao-de-dados/modulo-tiny-zigbee-router-digital-isoladas-4-entradas-e-4-saidas

Entre em contato com a equipe técnica para avaliação de projeto e peça testes de campo e uma proposta técnica ajustada ao seu ambiente. Se preferir um gateway coordenador para gerenciamento central, conheça também nossos módulos de aquisição e gateways Zigbee disponíveis em https://www.lri.com.br/aquisicao-de-dados/

Pergunto aos leitores: qual é o seu maior desafio ao implantar redes sem fio industriais? Deixe um comentário técnico com sua topologia e necessidades — podemos ajudar com recomendações práticas.

Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Perspectivas futuras, aplicações específicas e resumo estratégico

A tendência é clara: soluções IIoT e edge computing tenderão a incorporar mais dispositivos sem fio industriais com capacidade local de processamento e mais segurança embutida. O Zigbee evolui para suportar cenários de instalação densa, e a combinação com gateways capazes de tradução para OPC UA/MQTT permitirá maior interoperabilidade com plataformas cloud e analytics.

Projetos de médio prazo devem considerar arquiteturas híbridas (wired + wireless) para maximizar disponibilidade, usar edge nodes para pré‑filtragem de eventos e adotar práticas de segurança como rotação de chaves e segmentação. Investir em testes de coexistência RF e monitoramento contínuo garantirá performance sustentável em ambientes industriais complexos.

Estratégicamente, adote uma abordagem por fases: PoC em áreas controladas, validação de cobertura e desempenho, e então rollout em malhas maiores. Documente configuracões, mapeie tags e mantenha políticas de atualização de firmware e backup para reduzir MTTR e garantir conformidade com normas.

Observações finais para

Leandro Roisenberg
