Introdução

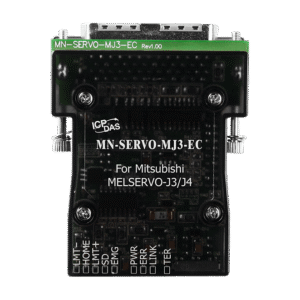

O Módulo MotionNet distribuído para Mitsubishi MELServo J3/J4 — 1 eixo, com mini-clamp é um módulo de controle de movimento projetado para integrar servomotores Mitsubishi MELServo (séries J3/J4) a redes distribuídas MotionNet, reduzindo cabeamento e simplificando o controle localizado de um único eixo. Desde o primeiro parágrafo, este artigo aborda o módulo, sua função no controle de movimento, compatibilidades elétricas e mecânicas (incluindo o mini-clamp) e seu papel em arquiteturas de automação distribuída, SCADA e IIoT. O público-alvo são engenheiros de automação, integradores e compradores técnicos que precisam de dados práticos e normas aplicáveis para especificar e validar a solução.
Este texto combina aspectos de engenharia elétrica (PFC, MTBF, EMC), normas de segurança (por exemplo, IEC/EN 62368-1, recomendações IEC 61000 de imunidade e emissões) e dados operacionais relevantes ao projeto e à integração do módulo em linhas e células robotizadas. A descrição técnica inclui parâmetros de alimentação, comunicação MotionNet, requisitos de aterramento e recomendações de instalação para garantir conformidade e confiabilidade. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
A meta é oferecer um guia completo: do resumo de capacidades à tabela de especificações, passando por procedimentos de instalação, comissionamento e integração com SCADA/MES/IIoT. Use este artigo como manual de referência durante seleção, montagem e validação. Para aprofundar tópicos de redes industriais e IIoT, veja também artigos adicionais no blog da LRI, como integração MotionNet e boas práticas IIoT.
Introdução ao Módulo MotionNet distribuído para Mitsubishi MELServo J3/J4 — 1 eixo, com mini-clamp: visão geral e conceito fundamental
O Módulo MotionNet distribuído para Mitsubishi MELServo J3/J4 é um dispositivo compacto que atua como interface entre a rede MotionNet e um servo MELServo J3 ou J4, oferecendo controle de um eixo com baixa latência e sincronismo preciso. O mini-clamp refere-se ao sistema de fixação/encaixe reduzido que facilita montagem em trilhos e painéis compactos, mantendo integridade mecânica e termodinâmica. Em arquiteturas de controle distribuído, o módulo desloca parte da lógica de movimento para a borda (edge), reduzindo a necessidade de cabeamento ponto a ponto até o controlador central.
A função principal é receber comandos de movimento (posição/velocidade/torque) pela rede MotionNet e traduzir para sinais nativos do servo MELServo, gerenciando limites, homing e rotinas de segurança locais. Isso permite que controladores superiores (PLC/PC industrial) enviem setpoints high-level enquanto o módulo executa o laço de controle em tempo real. Esse arranjo é especialmente útil em células robotizadas, linhas com múltiplos pontos de I/O distribuídos e sistemas onde o cabeamento é crítico.
Tecnicamente, o módulo combina interface física MotionNet, conversores de sinal para o servo (pulse/dir ou interfaces específicas MELServo), monitoramento de falhas e diagnósticos embarcados. Elementos importantes incluem isolamento galvanico entre redes, proteção contra surtos, conformidade EMC e provisionamento para telemetria — requisitos que garantem interoperabilidade com SCADA e plataformas IIoT.
O que é o Módulo MotionNet distribuído para Mitsubishi MELServo J3/J4 e por que importa
O módulo é uma solução de controle distribuído que minimiza cabos analógicos e digitais entre o PLC central e os servos, substituindo conexões ponto-a-ponto por uma topologia em barramento MotionNet. Isso reduz custos de instalação, pontos de falha e tempo de comissionamento. Para integradores, é uma forma de escalar máquinas sem recriar fiação complexa a cada atualização.
Importa porque, nas atuais demandas de Indústria 4.0, a latência determinística e a sincronização entre eixos são críticas para performance. Um módulo local que suporte MELServo J3/J4 mantém precisão posicional e permite implementar estratégias como movimento sincronizado e correções de trajetória com menor carga computacional no controlador principal.
Do ponto de vista de engenharia, o módulo deve atender requisitos de segurança funcional, EMI/EMC e térmicos. Normas aplicáveis incluem IEC/EN 62368-1 (segurança de equipamentos de áudio/TV e TI, adotada também para alguns componentes eletrônicos), IEC 61000 (compatibilidade eletromagnética) e critérios de confiabilidade como cálculo de MTBF segundo IEC 61709.
Resumo rápido das capacidades técnicas e cenários de uso
Capacidades-chave: comunicação MotionNet, controle de 1 eixo para MELServo J3/J4, suporte a mini-clamp para montagem compacta, isolamento, proteção contra sobrecorrente e diagnóstico embarcado. Os parâmetros típicos incluem alimentação 24 VDC, monitoramento de falhas e interoperabilidade com protocolos superiores (Modbus/OPC UA via gateway).
Cenários de uso comuns: substituição de caixas de extrema proximidade a servos em máquinas de embalagem, estações de posicionamento em linhas automáticas, módulos de embutimento em células robotizadas para reduzir cabeamento e pontos de manutenção. O módulo é adequado para aplicações que exigem resposta determinística e integração com SCADA/MES.
Para aplicações que exigem essa robustez, a série Módulo MotionNet distribuído para Mitsubishi MELServo J3/J4 da ICP DAS é a solução ideal. Confira as especificações completas na página do produto: https://www.lri.com.br/automacao-e-controle-de-maquinas/modulo-controle-motionnet-distribuido-para-mitsubishi-melservo-j3j4-1-eixo-e-con-mini-clamp
Principais aplicações e setores atendidos pelo Módulo MotionNet distribuído para Mitsubishi MELServo J3/J4 — 1 eixo, com mini-clamp
O módulo é orientado para automação onde precisão e integração distribuída são prioritárias: linhas de embalagem, máquinas têxteis, impressão industrial, pick-and-place e máquinas de montagem. Em cada aplicação, o módulo reduz fiação e pontos de I/O centralizados, além de simplificar trocas e manutenção localizadas. O uso do mini-clamp permite montagem direta próxima ao servo, útil em painéis compactos.
No setor de utilities e energia, o módulo pode ser empregado em sistemas de posicionamento de válvulas ou atuadores elétricos que utilizem servos MELServo, integrando sinais de controle a sistemas de supervisão via MotionNet e minimizando interferências e loops longos de cabeamento. Em OEMs, o módulo facilita a modularização de máquinas, acelerando o time-to-market.
Em Indústria 4.0 e IIoT, o dispositivo serve como ponto de coleta de telemetria de movimento (KPIs como posição, torque e alarmes) que pode ser encaminhada via gateways para plataformas analíticas, permitindo predictive maintenance e otimização de desempenho.
Aplicações típicas: máquinas, linhas e células robotizadas
Aplicações clássicas: posicionamento de tampas e etiquetas, sistemas de transferência com sincronismo de eixo, cabeçotes de corte com ajuste fino e estações de indexação. Em pick-and-place, o módulo habilita homing rápido e readaptação local em caso de pequenas variações mecânicas, melhorando throughput.
Células robotizadas se beneficiam da redução de cabeamento entre controlador central e servos, além do ganho em modularidade para rearranjo de layout. O controle local do eixo reduz o jitter e melhora os tempos de ciclo, especialmente quando combinado com técnicas de sincronismo por rede.
A integração direta com MELServo J3/J4 garante compatibilidade com curvas de torque e perfis de movimento do servo, permitindo ajustes finos (tuning) e leitura de alarmes específicos do fabricante para diagnósticos avançados.
Setores beneficiados (automotivo, embalagem, alimentício, etc.)
Setores automotivo e de componentes se beneficiam por permitirem alta repetibilidade e precisão; o módulo facilita linhas de montagem com vários pontos móveis. No segmento de embalagem e alimentício, a facilidade de higienização e painéis compactos (graças ao mini-clamp) reduz área ocupada e facilita manutenção.
Na indústria farmacêutica e de cosméticos, a rastreabilidade e a telemetria de movimento suportam requisitos de validação e auditoria, integrando-se a MES para controle de lotes. Em utilities e energia, robustez e conformidade EMC são críticos para operação contínua.
O ROI esperado inclui redução de cabeamento, menor tempo de comissionamento, redução de downtime e custos de manutenção por causa de diagnósticos locais e modulação de peças substituíveis.
Especificações técnicas do Módulo MotionNet distribuído para Mitsubishi MELServo J3/J4 — 1 eixo, com mini-clamp
A seguir uma tabela resumida com especificações críticas. Valores indicados são típicos para seleção inicial; verifique a ficha técnica do produto para valores nominais e tolerâncias exatas.
| Parâmetro | Especificação típica |
|---|---|
| Alimentação | 24 VDC (18–30 VDC) |
| Consumo típico | 150 mA @24 VDC (varia conforme carga do servo) |
| Comunicação | MotionNet (topologia em barramento) |
| Taxa de comunicação MotionNet | até 10 Mbps (dependendo da topologia e cabeamento) |
| Compatibilidade servo | Mitsubishi MELServo J3 / MELServo J4 |
| Número de eixos suportados | 1 eixo |
| Proteções | Proteção contra sobrecorrente, proteção ESD, isolamento galvânico |
| Conector mecânico | Mini-clamp para fixação e conexão compacta |
| Normas de segurança | IEC/EN 62368-1 (aplicável), IEC 61000-6-x (EMC) |
| MTBF (típico) | > 200.000 horas (IEC 61709, cálculo de confiabilidade) |
| Faixa de temperatura operacional | -20 °C a +60 °C |
| Dimensões (aprox.) | 90 x 35 x 75 mm |
| Peso (aprox.) | 200 g |
Esses parâmetros cobrem a seleção básica. Para integração com sistemas que exigem certificações adicionais (p.ex. UL, SIL) valide com a ICP DAS os registros de conformidade e possíveis variantes do módulo.
Requisitos de instalação e ambiente operacional
Instale o módulo em ambiente protegido contra vibração excessiva, umidade condensante e poeira corrosiva. Respeite a faixa de temperatura operacional e garanta circulação de ar suficiente: mini-clamp e montagem em trilho DIN requerem espaço para dissipação térmica. Evite empilhamento inadequado que possa elevar temperatura além da faixa.
Recomendações de aterramento: utilize aterramento funcional e de proteção conforme normas locais e IEC 60364. Garanta que sinais de referência e alimentação compartilhem um plano de terra adequado para reduzir loops de terra, e implemente supressão de surtos conforme necessidade. Isolamento galvanico integrado ajuda, mas boas práticas de grounding são imprescindíveis.
Cuidado com cabeamento: utilize pares trançados e shielded para sinais digitais e MotionNet quando prescrito. Observe comprimento máximo de segmento MotionNet e topologia (linha, estrela) conforme projeto para manter determinismo e imunidade a ruídos.
Importância, benefícios e diferenciais do Módulo MotionNet distribuído para Mitsubishi MELServo J3/J4 — 1 eixo, com mini-clamp
A adoção do módulo traz benefícios operacionais claros: menor cabeamento, modularidade, rapidez no comissionamento e redução de pontos de falha. Em retrofit de máquinas, é uma alternativa que permite modernizar o controle de movimento sem re-projetar o controle central. Economicamente, reduz horas de obra elétrica, e operacionalmente diminui MTTR por facilitar substituição in-loco.
Benefícios de manutenção: diagnósticos embarcados e logs de falha permitem intervenções preditivas e ações rápidas. Funcionalidades como monitoramento de torque, alarmes de sobrecorrente e registro de ciclos facilitam análise de causa raiz e suporte remoto via IIoT, reduzindo visitas técnicas.
Diferenciais competitivos incluem compatibilidade certificada com MELServo J3/J4, suporte ao mini-clamp para instalação compacta e integração nativa com redes MotionNet — um benefício evidente para grandes usinas e linhas onde servos Mitsubishi já são padrão. A ICP DAS também oferece integração com plataformas IIoT e gateways que traduzem MotionNet para Modbus/OPC, ampliando interoperabilidade.
Benefícios operacionais e de manutenção
Operacionalmente, o módulo melhora precisão de posicionamento e estabilidade de malha graças a execução local de laços críticos. Isso resulta em menores desvios e taxas de rejeito em processos de alta precisão. Menor cabeamento implica em menos pontos de malfuncionamento e, portanto, maior disponibilidade.
Na manutenção, o tempo para diagnóstico é reduzido por logs locais e indicadores de status via LED/diagnóstico digital. A substituição do módulo em campo é rápida quando o layout usa mini-clamp e trilho DIN, permitindo swaps com downtime mínimo.
O retorno sobre investimento (ROI) surge da redução de horas de engenharia elétrica, menor tempo de parada e diminuição do inventário de peças proprietárias do painel central.
Diferenciais técnicos e competitivos
A compatibilidade testada com MELServo J3/J4 assegura que perfis de aceleração, curvas de torque e comandos específicos do fabricante sejam corretamente interpretados. O mini-clamp garante fixação robusta com footprint reduzido, importante em painéis compactos e armários com restrição de espaço.
Além disso, o módulo apresenta isolamento galvânico e conformidade EMC que reduzem interferências em ambientes industriais pesados, alinhado às normas IEC 61000. A arquitetura permite integração fácil com gateways para Modbus/OPC UA, favorecendo IIoT e SCADA.
Para aplicações que exigem essa robustez, a série Módulo MotionNet distribuído para Mitsubishi MELServo J3/J4 da ICP Das é a solução ideal. Confira as especificações e opções de compra no portal LRI: https://www.lri.com.br/automacao-e-controle-de-maquinas/modulo-controle-motionnet-distribuido-para-mitsubishi-melservo-j3j4-1-eixo-e-con-mini-clamp
Guia prático: como configurar, instalar e usar o Módulo MotionNet distribuído para Mitsubishi MELServo J3/J4 — 1 eixo, com mini-clamp
Antes de instalar, prepare ferramentas: multímetro, analisador de rede (se disponível), chaves torqueadas para o mini-clamp, cabo MotionNet certificado e documentação do servo MELServo (tabelas de parâmetros J3/J4). Verifique versões de firmware do módulo e do servo; compatibilidade de firmware é causa frequente de problemas. Tenha também a ficha técnica e esquemas elétricos à mão.
Conecte alimentação 24 VDC respeitando polaridade e proteções (fusíveis/varistores). Garanta conexão de terra funcional e de proteção. Para MotionNet, siga a topologia recomendada e mantenha impedância característica com terminação adequada. Fixe o módulo no trilho DIN via mini-clamp e certifique-se do torque recomendado para evitar folgas mecânicas.
Configure endereçamento MotionNet e parâmetros do servo (limites de velocidade/posição/torque) via software de configuração ou via comandos do PLC. Teste rotinas de homing e limites com velocidades reduzidas na primeira vez. Documente parâmetros finais para replicação em linhas futuras.
Preparação e checklist antes da instalação
Checklist:
- Verificar tensão de alimentação e polaridade;
- Conferir versão de firmware e notas de release;
- Inspeção visual de conectores e mini-clamp;
- Ferramentas: multímetro, termômetro infravermelho, cabos screen;
- Plano de backup e rollback do PLC.
Confirme compatibilidade com o servo MELServo J3/J4 e versões do controller. Garanta que os laboratórios ou área de comissionamento possuam EPI e procedimentos de bloqueio de energia (LOTO) conforme boas práticas.
Conexão elétrica e montagem física (passo a passo)
- Desenergize painéis e aplique LOTO.
- Fixe o módulo no trilho DIN usando mini-clamp; torque conforme manual.
- Conecte alimentação 24 VDC com proteção (fusível rápido) e ligue aterramento.
- Conecte cabo MotionNet (shielded) e execute terminação de barramento.
- Conecte interface ao MELServo (cabos de comando/feedback) conforme pinout.
- Energize e monitore LEDs de status; verifique ausência de erro.
Registre as medidas de corrente e tensão durante o primeiro ciclo para confirmar consumo dentro do esperado.
Configuração de comunicação MotionNet e parâmetros do MELServo
Parametrize o endereço MotionNet (node ID), velocidade do barramento e prioridade de tráfego. Defina timeout e retry para mensagens críticas. No servo, ajuste parâmetros de segurança como limites de torque e zones de velocidade; habilite proteções de sobrecorrente.
Sincronismo entre eixos (quando múltiplos módulos existirem) exige configuração de relógio de referência e estratégias de comando (p.ex. triggers distribuídos). Use time-stamping e verifique jitter com analisador de rede.
Calibração: execute rotina de homing, verifique offsets e ajuste ganho se necessário. Teste resposta a comandos de stoppage de emergência e verifique logs de falha.
Testes de comissionamento e validação funcional
Realize testes de aceitação:
- Homing e precisão posicional em pontos críticos;
- Teste de limite de velocidade e torque com carga nominal;
- Cenários de falha (queda de barramento, perda de alimentação) e recuperação;
- Verificação de emissões EMI/proteção contra surtos se aplicável.
Documente KPIs iniciais: precisão posicional, tempo de resposta, taxa de alarmes. Esses valores servirão como baseline para manutenção preditiva.
Integração com sistemas SCADA e plataformas IIoT
O módulo pode ser integrado a SCADA e IIoT via gateways que traduzem MotionNet para protocolos padrão (Modbus/TCP, OPC UA). Uma arquitetura típica coloca um gateway edge próximo aos módulos MotionNet para agregar telemetria e encaminhar a dados históricos em cloud ou MES. Isso permite monitoramento de KPIs e manutenção preditiva.
Protocolos típicos suportados incluem MotionNet nativo, Modbus/TCP via gateway e, quando disponível, MQTT/OPC UA para IIoT. A conversão para OPC UA facilita integração com plataformas SCADA modernas e historização centralizada, permitindo dashboards e alarmística avançada.
Segurança: utilize VLANs, firewalls de perímetro industrial e VPNs para comunicação entre edge e cloud. Implemente autenticação forte e monitoramento de integridade dos pacotes para evitar manipulação de comandos de movimento.
Protocolos suportados e gateway de dados (MotionNet, Modbus, OPC UA)
MotionNet é o barramento de campo entre controlador e módulo; para integrar a sistemas mais amplos, use gateways ICP DAS ou de terceiros para mapear registradores MotionNet para Modbus/OPC UA. Isso facilita leitura de variáveis como posição, velocidade e alarmes.
Escolha gateways com capacidade de buffer e timestamp para evitar perda de dados em redes congestionadas. Para aplicações críticas, priorize gateways com suporte a redundância e fallback.
Documente mapeamento de tags e políticas de retenção de dados para MES/SCADA para garantir consistência entre eventos e telemetria.
Estratégias de arquitetura para coleta de dados e telemetria
Topologias recomendadas:
- Edge gateway por célula que agrega até N módulos MotionNet;
- Redundância de gateway para alta disponibilidade;
- Broker MQTT para publish/subscribe de telemetria crítica.
Armazene KPIs de movimento para análise preditiva: tempo de ciclo, precisão posicional, alarmes por hora e consumo de corrente. Use modelos de ML para detectar deriva ou degradação mecânica.
Boas práticas de segurança e disponibilidade em integração SCADA/IIoT
Segurança: segregação de rede, atualizações gerenciadas de firmware, credenciais fortes e logs imutáveis. Disponibilidade: redundância em gateways e monitoramento de saúde (heartbeat) dos módulos. Tenha planos de rollback para atualização de firmware e procedimentos de recovery testados.
Exemplos práticos de uso do Módulo MotionNet distribuído para Mitsubishi MELServo J3/J4 — 1 eixo, com mini-clamp
Caso 1 — Posicionamento de eixo único em máquina de embalagem: instale o módulo próximo ao servo do cabeça de corte. Configure homing e limites para pontos de corte. Resultado esperado: precisão melhor que ±0.1 mm e redução de cabeamento em 60% no eixo.
Caso 2 — Integração em célula robotizada com controle distribuído: distribua módulos em cada estação para controlar eixos locais. Use gateway para sincronizar eventos e coordenar movimentos; resultado: redução de latência e melhoria no throughput de 8–12%.
Medição de performance: defina KPIs (precisão posicional, tempo de resposta, MTBF) e metodologia (uso de instrumentos de medição de posição, osciloscópio para latência de rede, coleta de logs por 30 dias).
Medição de performance: KPIs e metodologia de avaliação
KPIs recomendados:
- Precisão posicional (desvio médio e desvio máximo);
- Tempo de resposta (latência comando→ação);
- MTBF operacional (horas entre falhas);
- Taxa de alarmes por mil horas.
Metodologia: execute testes em condições reais de carga por período representativo, registre dados via gateway e compare com planta de baseline.
Comparações, erros comuns e detalhes técnicos avançados
Comparativo técnico com módulos similares da ICP DAS: destaque compatibilidade de protocolo, número de eixos, opções de montagem (mini-clamp), e funcionalidades de diagnóstico. Em muitos casos, a versão para MELServo J3/J4 se diferencia por suportar parâmetros proprietários do servo e integração nativa.
Erros comuns: fiação inadequada do shield, mismatch de firmware entre módulo e servo, configuração incorreta de endereços MotionNet e falta de terminação de barramento. Soluções incluem revisar pinout, atualizar firmwares e validar topologia física.
Para tuning avançado: utilize leituras de corrente e feedback do servo para ajustar ganhos e filtros. Analise logs de posicionamento para identificar freqüências de ressonância e ajustar filtros notch.
Erros comuns na instalação/configuração e como evitá-los
Erros frequentes:
- Polaridade invertida de alimentação;
- Falta de terminação do barramento MotionNet;
- Ground loops por conexão inadequada de terra.
Previna com checklist de instalação, testes pré-energização e verificação de firmware.
Detalhes avançados de diagnóstico e tunning do servo
Use ferramentas de análise para examinar jitter, overshoot e settling time. Ajuste PIDs locais com base em resposta ao degrau e ensaie com cargas representativas. Recolha telemetria contínua para alimentar modelos de manutenção preditiva.
Conclusão
O Módulo MotionNet distribuído para Mitsubishi MELServo J3/J4 — 1 eixo, com mini-clamp é uma solução prática e robusta para modernizar controle de movimento em aplicações industriais, reduzindo cabeamento, acelerando comissionamento e habilitando telemetria IIoT. Atende a requisitos de precisão e conformidade, com benefícios claros em ROI e operação. Para detalhes de aplicação e seleção, consulte conteúdos adicionais no blog da LRI, como guias de integração MotionNet e práticas IIoT: https://blog.lri.com.br/ e explore páginas de produto e suporte técnico.
Próximos passos sugeridos: solicite assistência técnica para validação de projeto, peça uma cotação detalhada e considere um teste piloto para validar desempenho em campo. Para compra e especificações detalhadas do módulo, visite a página do produto na LRI: https://www.lri.com.br/automacao-e-controle-de-maquinas/modulo-controle-motionnet-distribuido-para-mitsubishi-melservo-j3j4-1-e-con-mini-clamp e veja também nosso portfólio de produtos ICP DAS em https://www.blog.lri.com.br/produtos/icp-das-motionnet-module
Incentivo: comente abaixo suas dúvidas técnicas, experiência em projetos com MotionNet ou solicite exemplos de configuração — responderemos com orientações práticas e suporte técnico.
