Introdução
O módulo sensor de corrente IWSN (3 canais CT + 1 termistor) da ICP DAS é uma solução projetada para monitoramento preciso de correntes AC/DC em painéis de distribuição, painéis de máquinas e aplicações IIoT. Neste artigo técnico, abordaremos em profundidade características, especificações, integração SCADA/IIoT, instalação e comparativos. A palavra-chave principal — módulo sensor de corrente 3 canais CT + 1 termistor — e termos secundários como IWSN, CT, termistor e monitoramento de energia aparecem desde já para otimização semântica e para atender buscas técnicas avançadas.
O conteúdo é destinado a engenheiros de automação, integradores, profissionais de TI industrial e compradores técnicos. Vamos usar referências normativas (ex.: IEC 61010-1, IEC/EN 62368-1) e métricas operacionais como MTBF e resolução para sustentar recomendações técnicas. Os blocos funcionais, protocolos e exemplos práticos serão apresentados com diagramas conceituais, tabelas de especificações e dicas de integração.
Incentivo a interação: comente dúvidas sobre cabamento, calibração ou integração SCADA; suas perguntas ajudam a enriquecer o material. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Introdução ao Módulo Sensor de Corrente IWSN — visão geral e conceito fundamental
O que é o Módulo Sensor de Corrente IWSN? — definição técnica e funcionalidades principais

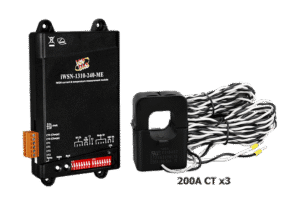

O módulo sensor de corrente IWSN 3 canais CT + 1 termistor é um dispositivo de aquisição de dados que converte sinais provenientes de transformadores de corrente (CTs) e de um termistor (NTC) em valores digitais ou sinais padronizados (ex.: Modbus RTU). Funciona como um front-end de medição para monitorar correntes por fase, cargas individuais e temperatura de pontos críticos em painéis elétricos.
Seu bloco funcional inclui: entradas de CT (3 canais isolados), entrada para termistor NTC, condicionamento de sinal (amplificação, filtragem), conversão A/D de alta resolução e interface de comunicação industrial. O isolamento galvânico entre entradas e comunicação é essencial para segurança e imunidade a ruído.
As funcionalidades típicas cobrem medição RMS, detecção de pico/sobrecarga, cálculo de energia aparente/ativa (quando combinado com tensão externa) e alarmes locais/por rede. Em muitos casos, o módulo entrega dados para SCADA, gateways IIoT ou registradores locais.
Principais aplicações e setores atendidos pelo Módulo Sensor de Corrente IWSN
Setores industriais e casos de uso típicos (energia, automação, facilities)
Empresas de utilities, fábricas e OEMs utilizam esse módulo para monitoramento de painéis de baixa tensão (LT), seccionamento de alimentadores e supervisão de linhas de máquina. Em utilities, aplica-se em subestações secundárias e em pontos de medição em centros de controle. No setor de automação e facilities, é comum em BMS (Building Management Systems) para rastreamento de consumo por área.
Para integradores de sistemas, a vantagem é a instalação simples em trilho DIN, compatibilidade com controladores via Modbus e a possibilidade de alimentar dashboards de eficiência energética. Em OEMs, o módulo pode ser embutido em painéis como monitor de proteção e manutenção.
Casos incluem monitoramento de cargas críticas, balanceamento de fases e integração com contratos de demanda para evitar penalidades por excesso de demanda.
Aplicações em monitoramento de energia, eficiência energética e prevenção de falhas
Na gestão de energia (Energy Management), o módulo fornece dados para análise de perfil de carga, identificação de cargas fantasma e verificação de PFC (Power Factor Correction). Com leituras continuadas, permite calcular consumo por período e alimentar algoritmos de otimização.
Na prevenção de falhas, leituras de corrente anômalas (picos, harmônicos) e variações de temperatura no termistor indicam condições de sobrecarga ou falha iminente em conectores e fusíveis. Isso sustenta estratégias de manutenção preditiva.
Em projetos IIoT, os dados do módulo alimentam modelos de detecção de anomalia e dashboards de KPIs (kWh, Ipeak, THD), reduzindo downtime e otimizando o custo total de propriedade (TCO).
Especificações técnicas detalhadas (módulo sensor de corrente 3 canais CT + 1 termistor na tabela)
Tabela de especificações técnicas — resumo rápido
| Parâmetro | Especificação típica |
|---|---|
| Tipo de sensor | Entradas para CT (transformador de corrente) e 1 termistor NTC |
| Nº de canais | 3 canais CT + 1 entrada termistor |
| Faixa de medição (CT) | Ex.: 0–5 A ou 0–100 A (dependendo do CT) — proporcional à relação do CT |
| Precisão (RMS) | ±0,5% a ±1% (dependendo da faixa) |
| Resolução A/D | 16 bits efetivos (ex.: 0,1% FS) |
| Interface | Modbus RTU (RS-485), opcional MQTT via gateway |
| Alimentação | 24 VDC típica; faixa 10–30 VDC |
| Isolamento | Galvânico entre entradas e RS-485 (ex.: 3 kV) |
| Dimensões | Montagem DIN; ex.: 120 x 22,5 x 110 mm |
| Temp. operação | -20°C a +70°C |
| Certificações | CE, conforme IEC 61010-1; compatível com EMC EN 61326 |
| Código do produto | IWSN-3CT-1T (exemplo) |
Explicação de cada parâmetro técnico e implicações práticas
A faixa de medição depende do CT externo: o módulo lê o sinal secundário do CT (normalmente 0–5 A ou 0–1 A), exigindo seleção adequada do transformador para a corrente primária prevista. A precisão RMS indica a confiança das medições em regimes sinusoidais; para aplicações com harmônicos altos, considerar erro adicional devido ao THD.
Resolução A/D de 16 bits garante granularidade suficiente para detectar variações pequenas de carga; contudo, a precisão final depende do condicionamento e do ruído no cabo. Isolamento galvânico protege a lógica e melhora imunidade a picos; confira normas aplicáveis como IEC 61010-1 para segurança de instrumentos de medição.
A entrada termistor (NTC) normalmente é usada para medir temperatura de bornes ou transformadores; o coeficiente Beta do NTC e a curva de resposta devem ser conhecidos para converter resistência em temperatura com precisão. A interface Modbus facilita integração com CLPs e SCADA.
Importância, benefícios e diferenciais do Módulo Sensor de Corrente IWSN
Benefícios operacionais e econômicos (redução de downtime, precisão de medição)
O monitoramento contínuo de correntes e temperaturas reduz o tempo médio entre falhas (MTBF efetivamente melhorado por manutenção preditiva) e minimiza paradas inesperadas. Dados precisos permitem tomar ações corretivas antes de falhas críticas, economizando custo com paradas e substituições.
A granularidade das leituras sustenta projetos de eficiência energética e programas de redução de demanda (peak shaving), gerando economia operacional direta em faturas de energia. Relatórios automáticos e históricos permitem auditorias e conformidade com metas ISO 50001.
Além disso, a integração nativa com protocolos industriais reduz custos de engenharia na fase de implementação, diminuindo o TCO em comparação com soluções pontuais.
Diferenciais frente a concorrentes (robustez, integração, custo total de propriedade)
Diferenciais típicos incluem robustez industrial (faixa de temperatura ampliada, revestimento conformal opcional), isolamento reforçado para painéis ruidosos e integração direta com ecossistemas ICP DAS. A modularidade (3 CT + 1 termistor) oferece economia de espaço e redução de cabos versus soluções discrete.
A oferta de firmware maduro, documentação técnica e suporte local (LRI) acelera comissionamento e reduz RTF (time-to-value). Em cenários IIoT, suporte a gateways com MQTT e mapeamentos de register Modbus facilita ingestão em cloud.
Analogia: pense no módulo como um "scanner elétrico" do painel — substitui várias sondas analógicas, centralizando leitura e comunicação com menor complexidade de projeto.
Guia prático de instalação e uso do Módulo Sensor de Corrente IWSN — passo a passo
Preparação e verificação antes da instalação (checklist de segurança)
Antes de instalar, verifique a documentação, esquema de ligação e certificações do painel. Desenergize circuitos quando possível e siga EPI: luvas isolantes, EPI e ferramentas isoladas. Confirme que a faixa de corrente primária é compatível com os CTs selecionados.
Valide a alimentação (ex.: 24 VDC) e polaridades da RS-485; identifique endereçamento Modbus livre e faixa de baud rate. Verifique espaço em trilho DIN e acomodações térmicas para evitar aquecimento.
Siga as normas aplicáveis (IEC 61010-1 para instrumentos) e políticas internas de lockout/tagout (LOTO) para instalações em painéis energizados.
Cabeamento e ligação dos CTs e do termistor — procedimentos e diagramas recomendados
Conecte os secundários dos CTs às entradas do módulo respeitando a polaridade (sinal e retorno). Use cabo twisted pair blindado para reduzir ruído; mantenha distância de cabos de força. Separar malha de terra pode evitar loops de terra e leituras erráticas.
A ligação do termistor (NTC) deve ser feita com cabo de baixa resistência e, se possível, em malha separada; evite longa extensão para minimizar erro de leitura. Configure jumpers de ganho ou ranges conforme manual para ajustar sensibilidade dos canais CT.
Recomenda-se documentar cada canal com etiqueta no painel e registrar relação CT (ex.: 2000:5) para cálculos de conversão no SCADA.
Configuração inicial via software/firmware (endereçamento, calibração)
Atribua endereço Modbus único e configure parâmetros de comunicação (baud, parity, stop bits). Muitos módulos permitem ajustar filtros RMS e escalas pelo firmware; realize calibração com cargas de referência ou com padrão calibrador.
Registre a relação do CT e constantes de conversão no sistema SCADA para transformar leitura secundária em corrente primária. Para termistor, insira a curva Beta ou tabela de conversão no software que vai processar o sinal.
Teste alarmes de limite alto/baixo e configure logs periódicos; documente versão de firmware e configure atualização segura por cabo RS-485 ou gateway suportado.
Testes de comissionamento e validação de leituras
Com o sistema energizado, compare leituras do módulo com instrumento de referência (clampmeter True RMS) em diversos pontos de carga. Verifique linearidade em 10%, 50% e 100% da faixa nominal.
Teste resposta a transientes e verifique alarmes de sobrecorrente e comportamento frente a harmônicos (se aplicável). Valide a transmissão de dados via Modbus lendo registos no SCADA e conferindo timestamps.
Registre resultados e crie baseline de operação para futuras análises de degradação; documente procedimentos de rollback caso alguma configuração gere leituras inconsistentes.
Rotina de manutenção preventiva e atualização de firmware
Inclua inspeção visual semestral das conexões do CT, integridade do cabo e limpeza do trilho DIN. Meça resistência de contato em bornes críticos e reaperto conforme especificação do fabricante.
Monitore versões de firmware e aplique atualizações que corrijam bugs de comunicação ou melhorem a estabilidade; garanta backup das configurações antes de atualizar.
Implemente checagens automáticas no SCADA para detectar leituras fora da curva e agendar inspeções quando thresholds de variação forem excedidos.
Integração do Módulo Sensor de Corrente IWSN com sistemas SCADA e plataformas IIoT (módulo sensor de corrente 3 canais CT + 1 termistor)
Protocolos suportados e modelos de dados (Modbus, MQTT, etc.)
O protocolo primário é Modbus RTU (RS-485), padrão em automação industrial, com mapeamento de registradores para correntes RMS e temperatura do termistor. Para cenários IIoT, usar um gateway ICP DAS que converta Modbus para MQTT ou OPC UA é prática comum.
Modelos de dados devem incluir tags para I_RMS_ch1..3, Temp_NTC, Alarm_Status, Quality Flags e timestamp. Incluir metadados como relação CT, unidade e fator de escala facilita historização e análises.
Para integridade, utilize checksums e watchdogs; configure heartbeat via SCADA para detectar perda de comunicação e gerar alarmes operacionais.
Arquitetura de integração: edge → gateway → SCADA/IIoT
No edge, o módulo coleta sinais e disponibiliza via RS-485; um gateway local agrega múltiplos módulos, aplica transformação de dados e implementa segurança (TLS para MQTT). O gateway pode hospedar regras locais para ações imediatas (ex.: disparo de alarme).
Do gateway, dados são encaminhados para SCADA/Historiador (via Modbus/TCP ou OPC UA) e para plataformas IIoT na nuvem (via MQTT com tópicos hierárquicos). Essa arquitetura reduz latência das ações críticas e melhora escalabilidade.
Práticas de rede: VLANs para tráfego OT, QoS para priorizar telemetria crítica e segmentação segura entre OT e IT. Documente mapeamento de tags para garantir rastreabilidade.
Exemplos de configuração de pontos (tags) e mapeamento para historização
Exemplo simples de tag: IWSN1.I_RMS_CH1 -> Modbus Register 40001 (float), escala 100 → valor em A. Tag para temperatura: IWSN1.Temp_NTC -> Register 40010 (int) -> aplicar curva Beta.
Configure historização com resoluções diferentes: 1s para alarmes dinâmicos, 60s para tendência energética e 15min para relatório de faturamento. Use compressão por delta para reduzir volume de dados e manter eventos importantes.
Inclua tags de qualidade (GOOD/BAD), última comunicação (timestamp) e firmware_version para suporte e auditoria.
Exemplos práticos de uso do Módulo Sensor de Corrente IWSN
Caso 1 — Monitoramento energético em painel de distribuição (passo a passo)
Objetivo: medir consumo por fase em painel de distribuição para controle de demanda. Instale 3 CTs nos três polos e fixe o termistor próximo a barramento para monitorar aquecimento.
Configuração: endereçamento Modbus único, calibração com clampmeter e mapeamento de tags para historizador. Defina alarmes de demanda e notificações via SCADA.
Resultado esperado: redução de picos contratados, identificação de cargas ineficientes e relatórios mensais para billing e otimização.
Caso 2 — Detecção de sobrecarga em motores e acionamentos
Objetivo: detectar sobrecorrentes e antecipar falhas em motores. Conecte CTs em circuito de alimentação do motor e posicione termistor em borne de força.
Configuração: ajuste filtros de tempo para ignorar correntes de partida, crie lógica de alarme para sobrecarga persistente e integração com PLC para desligamento automático.
Resultados: diminuição de queima de bobinas, acionamentos protegidos e melhoria do MTBF de conjuntos motrizes.
Caso 3 — Monitoramento de temperatura crítica com termistor e alarme preditivo
Objetivo: monitorar temperatura de transformador/contatos críticos para evitar falhas por aquecimento. Use o termistor montado em contato físico com o elemento.
Configuração: curva Beta aplicada no SCADA, thresholds para aviso e alarme, histórico de tendência para análise preditiva. Combine com dados de corrente para correlacionar aquecimento com carga.
Resultados: alertas precoces, manutenção programada e redução de riscos de incêndio e falha catastrófica.
Comparação técnica: Módulo Sensor de Corrente IWSN versus produtos similares da ICP DAS
Tabela comparativa de famílias ICP DAS (funcionalidade, precisão, interfaces)
| Família | Canais CT | Termistor | Interface | Precisão | Observações |
|---|---|---|---|---|---|
| IWSN-3CT-1T | 3 CT + 1 NTC | Sim | RS-485 Modbus | ±0,5–1% | Foco em painel DIN, custo-benefício |
| I-7000 (AI) | múltiplos AI | Não | Modbus/ethernet | ±0,2–0,5% | Alta precisão para aquisição analógica |
| AWB / I-7017 | Flexível | Opcional | Ethernet/Modbus | ±0,5% | Soluções com isolamento e mais canais |
Quando optar pelo Módulo Sensor de Corrente IWSN e quando escolher outro módulo ICP DAS
Escolha o IWSN 3CT+1T quando precisar de monitoramento rápido, econômico e direto de correntes em painel com integração Modbus. É ideal quando espaço em trilho DIN e simplicidade são requisitos.
Opte por módulos da linha I-7000 ou AWB quando for necessária maior precisão, múltiplos canais analógicos, suporte a tensões e correntes diretas ou medição de energia integrada com cálculo interno.
Avalie trade-offs: precisão versus custo, número de canais versus espaço físico e necessidade de isolação adicional conforme normas do projeto.
CTAs: Para aplicações que exigem essa robustez, a série Módulo Sensor de Corrente IWSN da ICP Das é a solução ideal. Confira as especificações completas e opções de aquisição: https://www.lri.com.br/aquisicao-de-dados/modulo-sensor-de-corrente-iwsn-3-canais-ct-e-1-termistor-10113.
Para soluções com mais canais analógicos e maior precisão, veja opções complementares em: https://www.lri.com.br/aquisicao-de-dados/modulo-de-aquisicao-analogica
Também recomendamos a leitura de artigos complementares sobre integração IIoT e monitoramento de energia: https://blog.lri.com.br/monitoramento-de-energia-iiot e https://blog.lri.com.br/integracao-de-sensores-iiot
Erros comuns, limitações e detalhes técnicos críticos do Módulo Sensor de Corrente IWSN
Erros de instalação frequentes e como evitá-los (fiação, polaridade, aterramento)
Erro comum: inversão de polaridade do secundário do CT, resultando em sinais negativos ou leituras invertidas. Sempre seguir marcação de fluxo do CT. Utilize etiquetas e diagramas durante instalação.
Fiação incorreta (uso de cabo não blindado ou passagem junto a cabos de potência) causa ruído e leituras instáveis. Utilize cabos twisted pair blindados e mantenha distância de linhas de alta corrente.
Ignorar aterramento adequado pode causar loops de terra; se necessário, use isoladores ou mantenha referência comum conforme manual para evitar loops e saturação.
Limitações de medição e condições ambientais que afetam a performance
Em ambientes com elevados níveis de harmônicos (THD), a precisão RMS poderá degradar; considerar filtragem ou análise espectral. Picos e transientes podem saturar o condicionamento, exigindo proteção (supressores TVS).
Temperaturas extremas além das especificadas impactam drift do A/D e da resistência do termistor, levando a erros. Para ambientes agressivos, escolha versões com proteção ingress (IP) ou coloque o módulo em gabinete climatizado.
Distâncias longas entre CT e módulo aumentam ruído e perdas; considere usar transformadores de corrente com secundário mais próximo ou instalar módulos em múltiplos pontos reduzindo cabeamento.
Checklist de troubleshooting rápido (leituras nulas, ruído, comunicação perdida)
Leituras nulas: verifique alimentação, polaridade do CT, configuração de escala e integridade do cabo do CT. Use multímetro/clampmeter para validar sinal secundário.
Ruído: cheque blindagem e aterramento, adicione filtros RC ou ajuste parâmetros de filtro RMS no firmware. Separe cabos de potência e sinal.
Comunicação perdida: confirme integridade RS-485 (terminadores, polaridade A/B, resistores de fim), endereço Modbus e conflitos de baud rate. Reinicie gateway/SCADA após alterações.
Boas práticas de segurança elétrica e conformidade ao usar o Módulo Sensor de Corrente IWSN
Procedimentos de segurança para instalação em painéis energizados
Sempre priorize LOTO (lockout/tagout) e siga procedimentos internos. Se operação energizada for necessária, utilize ferramentas e EPIs adequados e trabalhe com dois profissionais quando aplicável.
Mantenha distância segura dos barramentos vivos e use detectores de tensão antes de tocar em componentes. Considere instalação em gabinete com tampa isolante para evitar contato acidental.
Registre permissão de trabalho e supervisão; para instalações críticas, agende manutenção em janela operacional para minimizar risco ao processo.
Normas e certificações relevantes que impactam a instalação e uso
Normas relevantes incluem IEC 61010-1 (segurança para equipamentos de medição), EN 61326 (EMC para equipamentos de medição), e, dependendo do sistema, requisitos de segurança funcional aplicáveis (ex.: IEC 61508). Para produtos com interfaces de energia, avaliar conformidade com IEC/EN 62368-1.
Certificações CE e relatórios de ensaio EMC/Safety são críticos para aceitação em projetos industriais; verifique documentação do fabricante e evidências de teste (relatórios de laboratório).
Para aplicações médicas ou muito específicas, consultar normas aplicáveis (IEC 60601-1) é mandatório; o módulo pode exigir integrações específicas ou isolamento adicional nesses casos.
Recursos adicionais: documentação, firmware, suporte técnico e módulo sensor de corrente 3 canais CT + 1 termistor
Onde encontrar manuais, esquemas elétricos e bibliotecas de comunicação
Manuais, diagramas de ligação e tabelas de registradores Modbus costumam estar disponíveis no portal do fabricante e nas páginas técnicas da LRI. Consulte os guias de instalação e folha de dados para instruções detalhadas e exemplos de configuração.
Bibliotecas Modbus e scripts sample para integração em SCADA/IIoT frequentemente são disponibilizados em repositórios do fabricante ou por solicitação ao suporte técnico. Recomenda-se manter cópia local do arquivo de referência.
Para diagramas e SVGs de cabeamento, solicite ao suporte LRI/ICP imagens em alta resolução para inclusão em documentos de projeto e painéis elétricos.
Como obter suporte técnico ICP DAS e integração local com LRI (ex.: contato, SLA)
Para suporte técnico, entre em contato com a equipe LRI via formulário ou telefone; LRI oferece integração local, suporte a projetos e SLA conforme contrato. A LRI pode auxiliar na seleção de CTs, mapeamento de registradores Modbus e testes de comissionamento.
Registre chamados com dados: versão firmware, logs de comunicação e fotos do cabeamento para aceleração do diagnóstico. Serviços adicionais incluem testes in loco, desenvolvimento de gateways e customizações de firmware quando aplicável.
Para adquirir o módulo ou consultar compra, acesse a página do produto: https://www.lri.com.br/aquisicao-de-dados/modulo-sensor-de-corrente-iwsn-3-canais-ct-e-1-termistor-10113
Conclusão e chamada para ação — solicite suporte ou cotação do Módulo Sensor de Corrente IWSN
Resumo executivo dos benefícios e recomendações de implementação
O módulo sensor de corrente IWSN 3 canais CT + 1 termistor oferece uma solução compacta e integrada para monitoramento de correntes e temperatura em ambientes industriais e de utilities. Seus benefícios tangíveis incluem redução de downtime, melhor gestão de energia e suporte à manutenção preditiva.
Recomenda-se selecionar CTs adequados, garantir isolamento galvânico conforme normas e validar integração Modbus/IIoT antes do comissionamento completo. Planeje rotinas de manutenção preventiva e backups de firmware.
Para aplicações que exigem robustez e suporte local, a combinação ICP DAS + LRI proporciona segurança na implementação e continuidade operacional.
Próximo passo: Entre em contato / Solicite cotação / Agende demonstração
Solicite uma cotação técnica ou agende uma demonstração com a equipe LRI para validar o produto no seu ambiente: https://www.lri.com.br/aquisicao-de-dados/modulo-sensor-de-corrente-iwsn-3-canais-ct-e-1-termistor-10113.
Se precisar de soluções com maior número de canais ou integração Ethernet, consulte opções complementares e fale com especialistas LRI para análise de TCO e projeto.
Comente abaixo suas dúvidas técnicas ou casos de uso específicos — responderemos com recomendações práticas e exemplos de configuração.
Perspectivas futuras e aplicações estratégicas do Módulo Sensor de Corrente IWSN
Tendências tecnológicas e oportunidades IIoT para monitoramento de corrente
A convergência OT/IT e a adoção de analytics na borda ampliam a utilidade de módulos de corrente; execução de algoritmos de detecção de anomalia no edge reduzirá latência e tráfego de dados. A telemetria baseada em MQTT e modelos semânticos (OPC UA Companion) facilitam integrações com plataformas de analytics.
Tendências incluem uso de machine learning para previsão de falhas a partir de séries temporais de correntes e temperaturas e automação de ações corretivas baseadas em regras. Essas capacidades aumentam ROI e reduzem custos operacionais.
A digitalização de ativos e o uso de gêmeos digitais (digital twins) permitirão simulações precisas e planejamento de manutenção mais eficaz com dados de sensores como o IWSN.
Aplicações emergentes (manutenção preditiva baseada em dados, analytics de energia)
Uso de modelos preditivos que correlacionam curvas de corrente com degradação mecânica em motores, bombas e compressores. Combinar temperatura de termistor com corrente para detectar falhas por atrito, desalinhamento ou problemas elétricos.
Análises avançadas possibilitam otimização de contratos de energia, identificação de oportunidades de economia e implementação de estratégias automáticas de redução de demanda baseada em previsão de carga.
A integração com plataformas de gestão de ativos e ERPs fecha o ciclo entre detecção, ação corretiva e registro de manutenção, potencializando ganhos na eficiência operacional.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
