Introdução

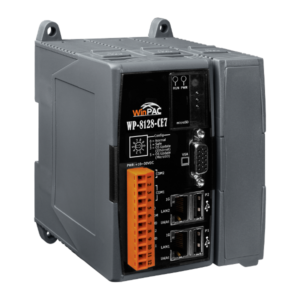

O PAC baseado em Win-GRAF de 1 slot com CPU Cortex-A8 e WinCE 7.0 da ICP DAS é um controlador programável avançado voltado para aquisição de dados industrial, controle em tempo real e integração com sistemas SCADA e IIoT. Combinando a robustez de um CLP com a flexibilidade de um PC industrial, esse controlador PAC ICP DAS foi projetado para aplicações em automação industrial, utilities, energia, saneamento, HVAC e OEMs. Seu hardware compacto, aliado ao ambiente de programação IEC 61131-3, oferece uma plataforma confiável para projetos de Indústria 4.0.
Ao longo deste artigo, serão explorados em profundidade a arquitetura, aplicações, especificações técnicas, integração com redes industriais e boas práticas de projeto para o uso do PAC de 1 slot. A abordagem é voltada a engenheiros de automação, integradores de sistemas e compradores técnicos que precisam especificar soluções com alta disponibilidade, MTBF elevado e suporte a protocolos industriais como Modbus TCP/RTU, OPC e outros.
Se você atua em plantas de manufatura, energia, saneamento ou OEMs e precisa de uma solução compacta e escalável para controle e supervisão, este conteúdo foi pensado para apoiar suas decisões técnicas. Ao final, sinta-se convidado a comentar, compartilhar dúvidas específicas de aplicação e sugerir temas adicionais para aprofundamento.
O que é o PAC baseado em Win-GRAF de 1 slot da ICP DAS
Conceito de PAC na automação industrial e diferença para CLP tradicional
Um PAC (Programmable Automation Controller) é um controlador que combina as funcionalidades de um CLP (Controlador Lógico Programável) com recursos típicos de PCs industriais, como sistema operacional, comunicação avançada e processamento mais potente. Enquanto o CLP clássico se concentra em lógica discreta e tempo real, o PAC agrega funcionalidades de processamento de dados, conectividade com bancos de dados, protocolos de alto nível e integração IIoT.
No contexto da aquisição de dados industrial, o PAC destaca-se por possibilitar tarefas simultâneas de controle, supervisão, registro histórico e comunicação com múltiplos sistemas superiores (SCADA, MES, ERP, nuvem). Isso reduz a necessidade de múltiplos equipamentos dedicados, simplificando a arquitetura de automação.
O PAC de 1 slot da ICP DAS, baseado em Win-GRAF e WinCE 7.0, mantém a previsibilidade temporal essencial para controle, ao mesmo tempo em que oferece flexibilidade de software, interfaces de comunicação e suporte à norma IEC 61131-3. Assim, posiciona-se como uma evolução natural frente ao CLP em aplicações que exigem integração e processamento distribuído.
Arquitetura do controlador PAC baseado em Win-GRAF e WinCE 7.0
A arquitetura do PAC de 1 slot é centrada em um sistema operacional Windows CE 7.0 (WinCE 7.0), otimizado para aplicações embarcadas em tempo real suave, com footprint reduzido e alta confiabilidade. Sobre esse sistema, executa-se o runtime do Win-GRAF, ambiente compatível com IEC 61131-3 que gerencia tarefas de controle, comunicação e supervisão local.
Essa arquitetura multicamada permite separar claramente o nível de aplicação (lógica de controle, blocos de função, gerenciamento de alarmes) do nível de sistema (configuração de rede, serviços de comunicação, logging). O resultado é uma plataforma flexível, na qual o engenheiro pode ajustar ciclo de varredura, priorização de tarefas e serviços de comunicação conforme as demandas do processo.
Além disso, o PAC suporta a execução de múltiplas tarefas IEC 61131-3 em paralelo (por exemplo, tarefas cíclicas, de evento e em background), viabilizando arquiteturas de controle distribuído onde funções de supervisão, comunicação e cálculo coexistem com o controle determinístico dos processos mais críticos.
Componentes principais: CPU Cortex-A8, slot de expansão e interfaces de comunicação
O núcleo de processamento do controlador é uma CPU ARM Cortex-A8, conhecida por seu equilíbrio entre desempenho, baixo consumo e confiabilidade em aplicações industriais. Essa arquitetura RISC oferece processamento suficiente para aplicações de controle complexas, com capacidade de executar algoritmos PID, blocos de função IEC e tarefas de comunicação simultâneas, mantendo tempos de resposta adequados.
O slot de expansão único permite a conexão de módulos de E/S específicos da ICP DAS, adequando o PAC à necessidade de campo: entradas e saídas digitais, analógicas, contadores rápidos, módulos de comunicação adicionais, entre outros. Essa modularidade simplifica o dimensionamento do sistema, permitindo um ajuste fino entre custo e funcionalidade.
As interfaces de comunicação integradas normalmente incluem Ethernet, portas seriais (RS-232/RS-485) e, dependendo do modelo, USB ou SD para armazenamento. Protocolos típicos como Modbus TCP/RTU são suportados nativamente, com possibilidade de expansões para outros protocolos industriais. Essa combinação garante conectividade tanto com dispositivos de chão de fábrica quanto com sistemas corporativos e plataformas IIoT.
Por que escolher um controlador PAC baseado em Win-GRAF para aquisição de dados industrial
Vantagens do uso de PAC em sistemas de controle distribuído
Em sistemas de controle distribuído, o uso de PACs possibilita a descentralização da lógica de controle, reduzindo o tráfego de rede e aumentando a resiliência do sistema. Cada PAC pode atuar como nó inteligente, processando localmente a lógica da área que controla e enviando ao SCADA apenas informações relevantes (eventos, alarmes, dados resumidos).
Essa abordagem melhora a disponibilidade do sistema, pois uma eventual falha em um nó não compromete a planta toda, ao contrário de arquiteturas fortemente centralizadas. Além disso, permite escalabilidade: novos nós PAC podem ser adicionados na medida em que a planta cresce ou novas unidades são incorporadas.
O PAC baseado em Win-GRAF, com runtime IEC 61131-3, facilita a padronização de aplicações e a reutilização de blocos de função, bibliotecas e templates de projeto. Isso reduz o esforço de engenharia, aumenta a consistência entre unidades e simplifica a manutenção ao longo do ciclo de vida da instalação.
Flexibilidade de programação com Win-GRAF (IEC 61131-3)
O Win-GRAF suporta os principais idiomas da norma IEC 61131-3, como Ladder Diagram (LD), Function Block Diagram (FBD), Structured Text (ST), Sequential Function Chart (SFC) e Instruction List (IL). Isso dá ao integrador liberdade para escolher a linguagem mais adequada a cada parte da aplicação, sem ficar preso a um único paradigma.
A conformidade com IEC 61131-3 facilita também a portabilidade de conhecimento e, em muitos casos, de código entre diferentes controladores e fabricantes. Equipes que já dominam CLPs tradicionais conseguem migrar com rapidez para o PAC, reutilizando conceitos, práticas e até blocos padronizados.
Além disso, o Win-GRAF oferece recursos como depuração online, monitoramento de variáveis, tendência de sinais e simulação, permitindo validar a aplicação antes da partida e reduzir o tempo de comissionamento. Para aplicações que exigem essa robustez e flexibilidade, o PAC baseado em Win-GRAF de 1 slot com CPU Cortex-A8 e WinCE 7.0 da ICP DAS é uma solução ideal. Confira as especificações completas em:
https://www.lri.com.br/aquisicao-de-dados/pac-baseado-em-win-graf-de-1-slot-com-cpu-cortex-a8-e-wince-7-0
Robustez, confiabilidade e operação em ambiente industrial severo
Os PACs da ICP DAS são projetados para operar em ambientes industriais severos, com faixas estendidas de temperatura, imunidade a interferências eletromagnéticas e suporte a alimentação industrial típica (ex.: 10–30 Vcc, dependendo do modelo). O projeto segue boas práticas de EMC/EMI e segurança, alinhadas a normas como IEC/EN 62368-1, aumentando a confiabilidade em campo.
Recursos como watchdog interno, proteção contra travamentos de software e diagnósticos de hardware contribuem para uma MTBF elevada e maior disponibilidade do sistema. Essas funções supervisionam o estado do controlador e podem acionar estratégias de fallback ou redundância em caso de falha.
A combinação de hardware robusto, sistema operacional embarcado e ambiente de desenvolvimento consolidado torna o PAC de 1 slot uma escolha consistente para aplicações em energia, saneamento, óleo e gás e manufatura, onde paradas não planejadas têm alto custo operacional.
Principais aplicações do PAC de 1 slot em automação industrial e IIoT
Monitoramento e aquisição de dados em plantas industriais (DAQ e registro de históricos)
Na aquisição de dados industrial (DAQ), o PAC de 1 slot atua como concentrador local de medições, recebendo sinais analógicos, digitais e pulsos de vazão, energia ou produção. Esses dados podem ser pré-processados (filtragem, média, cálculo de indicadores) antes de serem enviados ao SCADA ou banco de dados.
O controlador pode registrar históricos locais em memória ou cartão SD, garantindo a integridade das informações mesmo em caso de perda temporária de comunicação com o sistema central. Posteriormente, é possível realizar sincronização ou upload em lote, preservando a rastreabilidade do processo.
Com suporte a protocolos abertos, os dados medidos podem ser facilmente integrados a sistemas corporativos, relatórios de eficiência energética, indicadores de OEE e plataformas de manutenção preditiva em um cenário de Indústria 4.0.
Controle de processos contínuos e discretos em tempo real
O PAC baseado em Win-GRAF é adequado tanto para processos contínuos (controle de nível, pressão, vazão, temperatura) quanto para processos discretos (intertravamentos, sequenciamento de máquinas, lógica de segurança complementar). A CPU Cortex-A8 e o runtime IEC permitem tempos de ciclo compatíveis com a maioria das aplicações de automação industrial.
Blocos de função PID, lógica booleana, contadores e temporizadores são combinados para implementar malhas de controle simples ou complexas, com supervisão de alarmes, estados de máquinas e interlocks. A segregação por tarefas permite priorizar funções críticas do processo em relação a rotinas de comunicação e registro de dados.
Essa capacidade torna o PAC uma alternativa eficiente a CLPs tradicionais, especialmente em aplicações onde o controle precisa conviver com funcionalidades avançadas de comunicação, interface com HMI, protocolos legados e integração com IIoT.
Aplicações em energia, saneamento, óleo e gás, HVAC, máquinas e OEMs
Em energia elétrica e geração distribuída, o PAC de 1 slot pode monitorar grandezas elétricas, status de disjuntores, bancos de capacitores e inversores fotovoltaicos, além de gerenciar lógica de proteção auxiliar e telemetria de subestações compactas.
No setor de saneamento, é comum o uso em estações de bombeamento, ETAs e ETEs, cuidando tanto do controle local (nível, vazão, dosagem de produtos químicos) quanto da comunicação com centros de operação via Ethernet ou redes seriais. Em HVAC e predial, pode coordenar chillers, torres de resfriamento, ventilação e monitoramento de energia.
Fabricantes de máquinas (OEMs) se beneficiam do formato compacto e da flexibilidade de programação para embutir o PAC diretamente nos seus equipamentos, oferecendo funções avançadas de diagnóstico, acesso remoto e atualização de software em campo. Nesses casos, o PAC passa a ser um diferencial competitivo da máquina.
Setores atendidos pelo controlador PAC de 1 slot da ICP DAS
Indústrias de manufatura e máquinas especiais (OEM)
No ambiente de manufatura discreta, o PAC é utilizado para controlar linhas de produção, células robotizadas, sistemas de transporte e máquinas especiais. A combinação de I/O local e comunicação com inversores de frequência, servos e sensores inteligentes o torna uma peça central na arquitetura de automação.
OEMs podem desenvolver bibliotecas padronizadas em Win-GRAF para famílias de máquinas, reduzindo o tempo de engenharia para cada projeto e facilitando a manutenção. A compatibilidade IEC 61131-3 também facilita a transferência de conhecimento técnico para equipes de clientes finais.
Para aplicações de manufatura com alto grau de integração, vale considerar também controladores PAC com maior capacidade ou soluções complementares como PCs industriais e gateways, abordadas em outros artigos do blog da LRI/ICP DAS (consulte, por exemplo, conteúdos sobre gateway Modbus para MQTT em https://blog.lri.com.br).
Infraestrutura: água, esgoto, tratamento de efluentes e saneamento
Em infraestrutura de água e esgoto, o PAC de 1 slot é frequentemente empregado em estações remotas, elevatórias e reservatórios. Ele coleta dados de nível, pressão, vazão e qualidade de água, realiza controle de bombas e válvulas, e comunica-se com centros de supervisão por redes IP ou seriais.
O fator chave nesses sistemas é a confiabilidade e a capacidade de operação autônoma em locais remotos, muitas vezes sujeitos a variações de energia, interferências e limitações de comunicação. O watchdog, o registro local de dados e a robustez do hardware são fundamentais para garantir a continuidade do serviço.
Além disso, a possibilidade de implementar lógicas de contingência locais, mesmo durante falhas de comunicação com o centro de controle, aumenta a resiliência operacional do sistema de saneamento, minimizando riscos ambientais e de desabastecimento.
Energia elétrica, solar, geração distribuída e monitoramento de subestações
No setor de energia elétrica, o PAC de 1 slot pode desempenhar funções de automação de subestações compactas, religadores, bancos de capacitores e usinas fotovoltaicas ou eólicas de pequeno e médio porte. Ele realiza aquisições de grandezas elétricas, monitora alarmes de proteção e coordena lógicas de chaveamento.
Em geração solar distribuída, por exemplo, o PAC pode integrar dados de múltiplos inversores, medidores de energia e sensores ambientais, consolidando informações para sistemas SCADA e portais web. A disponibilização dessas informações em tempo quase real é essencial para otimização da geração e análise de performance.
Para aplicações que exigem alta confiabilidade e integração avançada em energia e subestações, a linha de PACs ICP DAS oferece modelos complementares e soluções integradas que podem ser exploradas em mais detalhes no blog: https://blog.lri.com.br.
Predial, HVAC, data centers e sistemas de utilidades
Em automação predial e HVAC, o PAC de 1 slot pode assumir o controle de chillers, bombas de água gelada, ventilação, exaustão e sistemas de conforto ambiental. A aquisição de dados de temperatura, umidade, consumo de energia e status de equipamentos suporta estratégias de eficiência energética.
Em data centers, o controlador pode monitorar e comandar sistemas de climatização, UPS, geradores e quadros de distribuição, garantindo condições estáveis para os servidores e auxiliando na redução de riscos de falhas. O registro histórico de eventos é crucial para auditoria e análise de incidentes.
Sistemas de utilidades industriais (ar comprimido, vapor, vácuo, água de processo) também se beneficiam da capacidade do PAC de integrar medições, comando e comunicação, viabilizando um controle centralizado de recursos essenciais à produção.
Especificações técnicas do PAC baseado em Win-GRAF: hardware, software e interfaces
Visão geral das especificações do controlador PAC baseado em Win-GRAF
O PAC de 1 slot com CPU Cortex-A8 foi projetado para combinações de alto desempenho computacional, baixo consumo de energia e formato compacto. Ele integra CPU, memória, interfaces de comunicação e slot de expansão para módulos de I/O em um único equipamento.
O sistema operacional WinCE 7.0 garante um ambiente estável e focado em aplicações embarcadas, enquanto o runtime Win-GRAF oferece suporte à norma IEC 61131-3, conectividade com protocolos padrão e recursos de diagnóstico. O conjunto foi pensado para facilitar a vida do integrador, reduzindo esforços de configuração.
A seguir, são apresentadas tabelas resumidas de especificações típicas de hardware e interfaces. Recomenda-se sempre consultar a ficha técnica oficial no site da LRI/ICP DAS para obter valores exatos e atualizados.
Tabela de especificações de hardware (CPU, memória, slot, alimentação, ambiente)
Tabela – Especificações de hardware do PAC de 1 slot com CPU Cortex-A8
| Parâmetro | Descrição típica* |
|---|---|
| CPU | ARM Cortex-A8, ~600–1000 MHz |
| Memória RAM | 256–512 MB DDR3 (dependendo do modelo) |
| Memória Flash | 256–512 MB para SO e aplicação |
| Slot de expansão | 1 slot para módulo I/O ICP DAS |
| Alimentação | 10–30 Vcc (isolada, com proteção contra surtos) |
| Consumo | Baixo consumo, tipicamente < 10 W |
| Temperatura de operação | -20 °C a +70 °C (modelo industrial) |
| Umidade | 10–90% sem condensação |
| Montagem | Trilho DIN |
| MTBF | Projetado para alto MTBF, > 100.000 h (típico) |
*Valores ilustrativos; verificar datasheet oficial para o modelo específico.
Tabela de interfaces de comunicação e protocolos suportados
Tabela – Interfaces de comunicação, protocolos e recursos de rede
| Interface / Protocolo | Descrição |
|---|---|
| Ethernet | 1x porta 10/100 Mbps (ou mais, dependendo do modelo) |
| Seriais | 1–2x RS-232/RS-485 configuráveis |
| USB | 1x porta USB host (para pen drive, etc.) |
| SD Card | Slot para cartão SD (histórico de dados, backup) |
| Protocolos industriais | Modbus TCP/RTU mestre e escravo |
| Protocolos de rede | TCP/IP, UDP, HTTP, FTP (conforme recursos de WinCE) |
| Serviços adicionais | Web server simples, atualização remota (opcional) |
Essa combinação permite ao PAC atuar tanto como mestre quanto escravo em redes Modbus, integrar-se a sistemas SCADA via Ethernet e disponibilizar dados para aplicações IIoT ou bancos de dados externos.
Recursos de software: WinCE 7.0, ambiente de programação Win-GRAF e conectividade
O WinCE 7.0 fornece a base de sistema operacional com suporte a multitarefa, stack TCP/IP e drivers de hardware. Sobre ele, o Win-GRAF implementa o runtime IEC 61131-3 e as ferramentas de desenvolvimento, incluindo editor de código, compilador e depurador.
O ambiente Win-GRAF permite criar projetos com múltiplas tarefas, gerenciar bibliotecas de blocos de função, configurar variáveis globais e mapeamentos de I/O, e estabelecer conexões com dispositivos remotos via Modbus. Recursos de simulação e monitoração online ajudam a reduzir erros de programação e o tempo de comissionamento.
Para integração com sistemas superiores, é possível habilitar serviços web simples, FTP para transferência de arquivos de log e, em certas arquiteturas, conectividade com drivers OPC via gateway ou servidor intermediário. Assim, o PAC se encaixa facilmente em arquiteturas SCADA e IIoT.
Benefícios e diferenciais do PAC na aquisição de dados industrial
Redução de custos de integração e manutenção do sistema de automação
Ao combinar controle, aquisição de dados e comunicação em um único dispositivo, o PAC de 1 slot reduz o número de equipamentos na arquitetura, simplificando o cabeamento, a configuração e a manutenção. Isso impacta diretamente o CAPEX (menor investimento inicial) e o OPEX (redução de custos operacionais).
A padronização em torno do Win-GRAF e da IEC 61131-3 significa que equipes de manutenção podem trabalhar com uma única plataforma de desenvolvimento, reduzindo curva de aprendizado e dependência de fornecedores específicos. Atualizações de software e firmware são mais fáceis de gerenciar.
Além disso, o uso de protocolos abertos e amplamente adotados, como Modbus, diminui custos de integração com equipamentos de terceiros, evitando soluções proprietárias de difícil substituição.
Escalabilidade com módulos de E/S e expansão via slot único
O slot único de expansão é uma forma simples e eficiente de adaptar o PAC a diferentes necessidades de campo. Projetos pequenos podem utilizar um módulo de I/O compacto, enquanto aplicações maiores podem distribuir o controle entre múltiplos PACs de 1 slot, cada um responsável por uma área da planta.
Essa granularidade facilita a escalabilidade: em vez de sobredimensionar um único controlador com muitos slots, o integrador pode distribuir a inteligência e manter o sistema modular. Em caso de expansão da planta, basta adicionar novos PACs e módulos, preservando a arquitetura geral.
Essa abordagem melhora também a manutenibilidade: falhas de I/O ficam confinadas a um nó específico, reduzindo o impacto sobre o restante do sistema e permitindo intervenções pontuais.
Alta disponibilidade: watchdog, proteção contra falhas e diagnóstico remoto
Recursos de watchdog monitoram o funcionamento do sistema e forçam reinicializações controladas em caso de travamentos, evitando estados indefinidos do processo. Em combinações com saídas failsafe, isso aumenta a segurança e a previsibilidade em situações de falha.
Funções de diagnóstico remoto permitem que equipes de manutenção verifiquem o status do PAC, dos módulos de I/O e das comunicações via rede, muitas vezes sem necessidade de deslocamento até o campo. Logs de eventos e de sistema ajudam na análise de causa raiz de incidentes.
Esses recursos são fundamentais em aplicações críticas como energia, saneamento e OEMs com alto custo de parada, contribuindo para um MTBF elevado e um MTTR reduzido.
Ganhos em produtividade, rastreabilidade e tomada de decisão em tempo real
Ao centralizar dados de processo, alarmes e eventos, o PAC de 1 slot fornece informações valiosas para sistemas SCADA, MES e relatórios gerenciais. Isso possibilita medições mais precisas de OEE, consumo de energia, perdas e paradas, apoiando a melhoria contínua da planta.
A rastreabilidade é reforçada pelo registro detalhado de históricos e eventos, permitindo reconstruir cenários de falha, auditorias e conformidade com normas regulatórias. Em setores como saneamento e energia, essa rastreabilidade é frequentemente exigida por órgãos reguladores.
A tomada de decisão em tempo quase real é facilitada pela integração imediata entre chão de fábrica e supervisão, na qual o PAC atua como elo de ligação confiável e configurável.
Conclusão
O PAC baseado em Win-GRAF de 1 slot com CPU Cortex-A8 e WinCE 7.0 da ICP DAS oferece uma combinação robusta de controle, aquisição de dados e comunicação para aplicações de automação industrial, IIoT e Indústria 4.0. Com arquitetura baseada em IEC 61131-3, hardware compacto e recursos avançados de diagnóstico e conectividade, ele se destaca como solução versátil para setores como energia, saneamento, manufatura, HVAC e OEMs.
Para avaliar sua aplicação específica, recomenda-se analisar cuidadosamente requisitos de I/O, protocolos de comunicação, ambiente de instalação e estratégias de expansão. Em projetos que exigem robustez, flexibilidade de programação e integração nativa com plataformas SCADA e IIoT, a série de controladores PAC ICP DAS representa um excelente ponto de partida. Para aplicações que demandam ainda mais capacidade de aquisição de dados industrial e integração, consulte também outras soluções no portfólio em: https://www.blog.lri.com.br e explore produtos complementares em https://www.lri.com.br.
Você tem dúvidas sobre dimensionamento, integração com SCADA ou escolha entre PAC e CLP para o seu projeto? Deixe suas perguntas e comentários abaixo: sua experiência de campo pode enriquecer o debate e ajudar outros profissionais a tomar decisões mais assertivas. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
