Introdução
A Placa de 20 pinos para terminal parafuso 5.08mm da ICP DAS é uma solução passiva para organização e distribuição de sinais em painéis de controle e racks DIN. Este artigo técnico descreve sua aplicação em aquisição de dados, automação industrial e integração IIoT, usando termos como placa terminal 20 pinos, terminals 5.08mm e CA-2010 ICP DAS logo de início.
A abordagem foca em engenheiros de automação, integradores e compradores técnicos, combinando informações práticas, normas e recomendações de instalação. Serão incluídas tabelas, checklists e diagramas conceituais para acelerar decisions de projeto.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Introdução ao Placa de 20 pinos para terminal parafuso 5.08mm (inclui 2x CA-2010 — ICP DAS) — visão geral e conceito fundamental
O que é a Placa de 20 pinos para terminal parafuso 5.08mm?
A Placa de 20 pinos para terminal parafuso 5.08mm é um bloco de terminais com passo de 5,08 mm projetado para interface física entre cabos de campo e módulos I/O ou controladores. Ela facilita agrupamento de sinais digitais e analógicos para painéis industriais.
O produto serve como ponto de conexão entre sensores/atuadores e módulos ICP DAS, comumente usado em painéis de supervisão e racks de E/S distribuídas. Em projetos IIoT, atua como interface elétrica organizada antes do gateway.
Do ponto de vista de engenharia, oferece repetibilidade de conexão, facilidade de manutenção e padronização de cabeamento, reduzindo erros humanos em comissionamento.

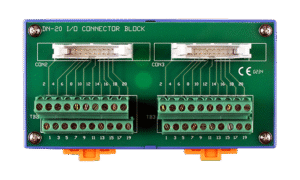

Componentes inclusos e forma física (inclui 2x CA-2010, montagem em trilho DIN)
O kit inclui a placa de 20 pinos no passo de 5.08 mm e 2x CA-2010, que são adaptadores/conectores compatíveis para ligação direta a módulos ICP DAS. A placa vem preparada para montagem em trilho DIN (35 mm EN 50022).
Materiais típicos: corpo isolante em PA (UL94 V-0), contatos niquelados ou estanhados para boa condutividade, e parafusos de aço inox. O produto costuma apresentar IP20 quando instalado em painel aberto.
Dimensões compactas facilitam a montagem modular; o design permite empilhamento e rotulação para manutenção rápida e padronização do painel.
Principais aplicações e setores atendidos pelo Placa de 20 pinos para terminal parafuso 5.08mm
Setores industriais e comerciais prioritários
Setores que mais utilizam essa placa incluem manufatura, utilities (água e energia), óleo & gás, HVAC e OEMs. Em facilities, o produto organiza cabos de sensores de vazão, temperatura e status.
Utilities usam-na em painéis de medição e telemetria para separar sinais analógicos e digitais antes do RTU/gateway. OEMs a integram em máquinas para modularidade e facilidade de revisão.
Em ambientes críticos, combina com práticas de conformidade (CE, RoHS) e com normas de segurança elétrica como IEC/EN 62368-1 para garantir compatibilidade de sistema.
Casos de uso típicos (expansão de I/O, pontos de campo, painéis de controle)
Casos típicos: expansão de I/O em linhas de produção, consolidação de pontos de campo (temporização de sensores) e organização de painéis de CLP/RTU. A placa facilita a adição de canais sem refazer cabeamento.
Em painéis de controle, permite separação clara entre alimentação, sinais digitais e analógicos, reduzindo ruído e simplificando testes de loop. Para IIoT, é ponto físico para conectar gateways RS-485/RS-232/Ethernet.
Também é usada em racks de teste e P&D para montagem rápida de circuitos de prova, com identificação rápida de pinos e canais.
Especificações técnicas do Placa de 20 pinos para terminal parafuso 5.08mm (placa terminal 20 pinos) — tabela recomendada
Tabela resumida de especificações (formato sugerido: Parâmetro | Valor | Observações)
| Parâmetro | Valor típico | Observações |
|---|---|---|
| Pinout | 20 pinos | passo 5.08 mm |
| Tipo de terminal | Parafuso (screw) | Parafuso M2.5 / aço inox |
| Corrente nominal | 10 A | por contato (ver nota) |
| Tensão nominal | 300 V | isolamento até 2500 V AC test |
| Faixa de condutores | 0.14–2.5 mm² (AWG 26–12) | aceitação de terminais ferrule |
| Torque recomendado | 0.4–0.6 N·m | evitar sobretorque |
| Temperatura operacional | -40 °C a +85 °C | conforme aplicação |
| Material isolante | PA (UL94 V-0) | resistência química |
| Montagem | Trilho DIN 35 mm | EN 50022 |
| Proteção | IP20 | quando em painel aberto |
| Inclusos | 2x CA-2010 | adaptadores para módulos ICP DAS |
| Certificações | CE, RoHS | sistemas: IEC/EN 62368-1 aplicável |
Especificações elétricas e mecânicas detalhadas
Eletricidade: corrente de 10 A por contato, tensão de isolamento de 300 V, ensaios dielétricos típicos a 2.5 kV AC. Para projetos com somas de correntes é essencial checar queda de tensão e aquecimento por I²R.
Mecânica: passo de 5.08 mm facilita crimpagem com terminais ferrule padrão; vida mecânica típ. >100 ciclos de conexão. Recomendado emprego de parafusadeira com controle de torque para garantir repetibilidade.
Normas: use boas práticas segundo IEC/EN 62368-1 (segurança de equipamentos eletrônicos) e diretrizes de compatibilidade eletromagnética; para aplicações médicas industrializadas, revisar IEC 60601-1 quando houver interface com sistemas médicos.
Importância, benefícios e diferenciais do produto Placa de 20 pinos para terminal parafuso 5.08mm
Benefícios operacionais e de instalação
A principal vantagem é a padronização do cabeamento, reduzindo tempo de comissionamento e falhas humanas. Terminais com passo 5.08 mm permitem manuseio seguro para técnicos em campo.
Facilita manutenção: identificação de canais e possibilidade de troca rápida de módulos sem dessoldar ou refazer terminais. Isso reduz MTTR e contribui para maior disponibilidade do sistema.
Para integradores, o produto simplifica roteiros de teste e permite escalabilidade modular, essencial em estratégias de Indústria 4.0.
Diferenciais técnicos frente ao mercado
Diferenciais incluem compatibilidade direta com módulos ICP DAS e inclusões práticas como os 2x CA-2010, reduzindo a necessidade de componentes adicionais. O projeto mecânico prioriza robustez e repetibilidade.
Materiais com classe UL94 V-0 e contatos tratados asseguram maior vida útil e resistência a corrosão, diferenciais frente a opções genéricas. O design para trilho DIN padronizado facilita retrofit.
Suporte técnico ICP DAS/LRI e documentação (mapas de pinagem) agregam valor para aplicações críticas e certificações de sistema.
Guia prático de instalação e uso do Placa de 20 pinos para terminal parafuso 5.08mm — passo a passo
Preparação e checklist pré-instalação
Checklist rápido: verifique integridade física, compatibilidade de pinout, e presença de 2x CA-2010 no kit. Confirme cabo e bitola dentro de 0.14–2.5 mm².
Ferramentas: chaves de torque com setting 0.4–0.6 N·m, terminais ferrule para condutores flexíveis, multímetro e EPI adequado. Garanta procedimento Lockout-Tagout.
Verifique espaço no trilho DIN e clearance térmico; planeje rotas de cabo para minimizar interferência eletromagnética.
Montagem em trilho DIN e fixação dos módulos CA-2010
Alinhe a placa no trilho DIN 35 mm e pressione até escutar click de encaixe; use travamento secundário se presente. Mantenha espaço de 2–3 mm entre placas para ventilação.
Os adaptadores CA-2010 são fixados aos pontos designados; garanta que os contatos estejam limpos e encaixados firmemente antes de apertar. Use torque controlado para não deformar os terminais.
Verifique retenção mecânica com vibração leve simulada em bancada para aplicações móveis e instalações com vibração.
Conexão de condutores nos terminais de 5.08mm — passo a passo e torque recomendado
Strip do condutor 6–7 mm, aplicar terminal ferrule para condutores flexíveis e inserir até o fundo do alojamento. Aperte o parafuso com torque entre 0.4 e 0.6 N·m.
Evite inserir múltiplos condutores no mesmo ponto sem ferrule combinada; se necessário, utilize bornes duplos ou barramentos adequados. Verifique continuidade com multímetro após aperto.
Registre cada conexão no diagrama de fiação e use etiquetas para facilitar troubleshooting futuro.
Testes pós-instalação e validação funcional
Realize teste de isolamento (megohmímetro) se aplicável, verificação de continuidade e teste funcional de cada canal com I/O ativo. Documente leituras e compare com valores nominais.
Valide comunicação se a placa estiver ligada a módulos ICP DAS e gateways: teste Modbus/OPC UA ou outro protocolo usado. Verifique assincronismo e latência.
Inclua testes de estresse em condição real: ciclos de comutação, verificação térmica e análise de vibração para garantir estabilidade do conjunto.
Integração com sistemas SCADA e IIoT para Placa de 20 pinos para terminal parafuso 5.08mm (placa terminal 20 pinos)
Protocolos e arquitetura de integração (Modbus, OPC UA, MQTT, etc.)
O hardware é neutro quanto ao protocolo; integração depende do módulo ou gateway conectado (p.ex. RS-485 Modbus RTU, Ethernet com Modbus TCP/OPC UA ou MQTT).
Arquitetura típica: sensores → placa terminal 20 pinos → módulo ICP DAS (ADAM/I‑7000/serie equivalente) → gateway IIoT → SCADA/Cloud. Essa divisão preserva a camada física do sistema.
Para segurança e escalabilidade, favoreça OPC UA para coleta padronizada e MQTT para telemetria leve; Modbus permanece relevante para legacy systems.
Configuração prática com controladores, gateways e software SCADA
Mapeie cada pino da placa para o endereço lógico do módulo I/O (ex.: DI1 → Endereço 0x01). Documente offsets e tabelas de mapeamento em CSV para importação em SCADA.
Configure parâmetros de serialidade (baud rate, parity) no gateway quando usar RS-485; sincronize timeouts para evitar comunicação intermitente. Teste com ferramentas como Modbus Poll ou scanners OPC.
Realize backup das configurações e mantenha versionamento de firmware dos módulos ICP DAS; registre logs de comunicação para troubleshooting.
Boas práticas de rede, segurança e gerenciamento de dados
Segmente redes industriais em VLANs, implemente firewall de borda e autenticação para gateways IIoT. Use TLS/MQTT ou OPC UA Secure para proteger dados em trânsito.
Monitore latência e taxa de perda de pacotes; garanta QoS para telemetria crítica. Arquive dados de processo em historizadores redundantes para análise e compliance.
Implemente políticas de manutenção preventiva e verificação periódica de conexões físicas – terminais soltos são causa comum de falhas em campo.
Exemplos práticos de uso do Placa de 20 pinos para terminal parafuso 5.08mm — estudos de caso e diagramas
Exemplo 1: Expansão de entradas digitais em uma linha de produção
Cenário: adicionar 16 entradas digitais para sensores de presença. Use a placa de 20 pinos para consolidar sinais, conectando 16 DI aos pinos 1–16 e reservando pinos para terra e Vcc.
Lista de materiais: 1x placa 20 pinos + 2x CA-2010, 1x módulo ICP DAS I/O com 16DI, terminais ferrule e trilho DIN. Sequência de teste: verificar continuidade, test de lógica com simulador de sensor, validação no SCADA.
Diagrama: sensores → placa terminal → cabo shielded → módulo I/O → gateway SCADA. Verifique aterramento e blindagem para reduzir ruído.
Exemplo 2: Monitoramento remoto via gateway IIoT e portal cloud
Cenário: monitorar sinais analógicos de transformadores em subestação remota. Placa organiza entradas 4–20 mA; sinais roteados para conversores 4–20 mA → módulo ADC ICP DAS.
Fluxo de dados: transformador → placa terminal 5.08mm → módulo ADC → gateway IIoT (MQTT/TLS) → portal cloud. Configure amostragem e compressão para reduzir custo de dados.
Requisitos: isolamento de sinais analógicos, uso de filtros RC se necessário, e verificação periódica de zero/span para garantir acurácia.
Diagrama elétrico e checklist de validação para cada exemplo
Apresente diagrama com pinos numerados, linhas de alimentação e referências de terra, além da interface com o módulo ICP DAS. Inclua legenda para cada sinal.
Checklist de validação: conferência de pinout, teste de isolamento, verificação de torque, validação de leitura no SCADA, e teste de falha em curto/aberto.
Documente resultados, fotos e registros de configuração para conformidade e auditoria.
Comparações com produtos similares da ICP DAS, erros comuns e detalhes técnicos
Comparativo técnico (tabela) entre placas/terminals ICP DAS similares
| Modelo | Pinos | Pitch | Corrente | Compatibilidade |
|---|---|---|---|---|
| Placa 20 pinos (este item) | 20 | 5.08 mm | 10 A | CA-2010, módulos I/O ICP DAS |
| Placa 16 pinos | 16 | 3.5–5.08 mm | 8–10 A | módulos compactos |
| Placa com fusíveis integrados | 20 | 5.08 mm | 6–10 A | proteção local por canal |
Comparativo ajuda a escolher conforme densidade de I/O, necessidade de proteção e espaço no painel.
Erros comuns na especificação e instalação — como evitá-los
Erro 1: especificar bitola de cabo maior que a suportada — confirme faixa 0.14–2.5 mm². Solução: usar barra ou terminal apropriado.
Erro 2: torque inadequado — subaperto causa aquecimento, sobreaperto danifica rosca; use 0.4–0.6 N·m e ferramentas calibradas.
Erro 3: ignorar blindagem/aterramento — resulta em ruído; separe cabos de potência e sinais e conecte blindagem em pontos adequados.
Limitações técnicas e soluções de contorno
Limitação: não é um dispositivo ativo; não fornece isolamento galvânico por si só. Solução: usar módulos ICP DAS com isolamento integrado nos canais críticos.
Limitação: IP20 não protege contra líquidos. Solução: instalar em gabinete IP54/65 quando necessário e usar pass-throughs selados.
Limitação: capacidade de corrente limitada por contato; se necessário, distribuir correntes em vários terminais ou usar barramentos.
Conclusão e chamada para ação — Solicite cotação ou entre em contato
Resumo executivo dos benefícios e recomendação de aplicação
A Placa de 20 pinos para terminal parafuso 5.08mm oferece padronização, facilidade de manutenção e compatibilidade com módulos ICP DAS. É ideal para painéis industriais, expansão de I/O e integração IIoT.
Recomendada para integradores que precisam de solução robusta, modular e documentada, com requisitos típicos de corrente até 10 A e uso em trilho DIN.
Para aplicações que exigem essa robustez, a série Placa de 20 pinos para terminal parafuso 5.08mm da ICP Das é a solução ideal. Confira as especificações e solicite suporte: https://www.lri.com.br/aquisicao-de-dados/placa-de-20-pinos-para-terminal-parafuso-5-08mm-trilho-din-inclui-2x-ca-2010
Próximos passos: Como solicitar suporte, cotação ou demonstração técnica
Contacte o time LRI/ICP para cotação técnica com dados do projeto (quantidade de canais, corrente, ambiente). Forneça diagramas elétricos e requisitos de certificação.
Peça uma demo técnica para validar integração com seu SCADA/gateway; o laboratório pode simular sinais e validar mapeamento de I/O. Outra opção é consultar artigos técnicos relacionados em nosso blog para boas práticas: https://blog.lri.com.br/como-escolher-terminals-para-i-o e https://blog.lri.com.br/integração-iiot-modbus-opcua
Para opções de produto e variações, veja a linha de aquisição de dados da LRI: https://www.lri.com.br/aquisicao-de-dados
Perspectivas futuras e aplicações estratégicas para o Placa de 20 pinos para terminal parafuso 5.08mm
Tendências tecnológicas relevantes (modularidade I/O, IIoT, edge computing)
Tendência de modularidade I/O amplia uso de placas padronizadas para escalabilidade em projetos IIoT, permitindo substituição incremental de RHUs. Edge computing reduz latência e exige conexões físicas confiáveis, onde estas placas atuam como front-end.
A convergência de protocolos (OPC UA, MQTT) e a necessidade de segurança requerem que o cabeamento e terminais sigam boas práticas para minimizar vetores de falha.
Investir em padronização agora facilita migrações futuras e integração com analytics e modelos de manutenção preditiva.
Aplicações específicas recomendadas e roadmap de implementação estratégico
Recomenda-se iniciar projetos-piloto consolidando pontos de campo em painéis modulares com placas 5.08 mm, validar comunicação e depois escalar por áreas. Priorize pontos críticos para redução de risco.
Planeje roadmap de 6–12 meses com etapas: levantamento, prototipagem, piloto, roll-out e KPI (MTTR, disponibilidade). Documente lições aprendidas para replicação.
Considere upgrades com placas que incluam proteção por canal ou monitoramento de integridade para aplicações de alta criticidade.
Incentivo à interação: deixe perguntas, cenários de aplicação ou desafios de projeto nos comentários; responderemos com recomendações práticas.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
