Introdução
O Cabo Emissor IR ICP DAS (emissor IR 5mm 2.5m) é um componente passivo/ativo de interface óptica utilizado para detecção por infravermelho em aplicações industriais e prediais. Neste artigo técnico detalhado abordamos o princípio de funcionamento, especificações elétricas e mecânicas, integração com módulos ICP DAS e boas práticas de instalação para engenheiros de automação e integradores. Desde a seleção por especificação até a integração em SCADA/IIoT, você encontrará dados e recomendações técnicas aplicáveis a projetos críticos.

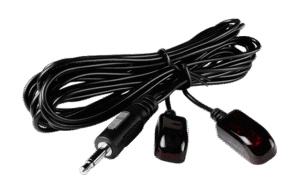

O produto em foco, o "Cabo Emissor IR Sensor Duplo Ø5mm com Adesivo 2.5m", combina dois emissores/sensores IR encapsulados Ø5 mm com cabo de 2,5 m e suporte adesivo, oferecendo uma solução compacta para detecção de passagem, posição e presença. A escolha deste cabo considera parâmetros como corrente de operação, tensão direta do LED, sensibilidade do receptor e imunidade a ruído IR ambiente. Termos importantes como polaridade, pull-up/pull-down, debounce e MTBF serão usados ao longo do texto.
Este documento também estabelece requisitos de conformidade e boas práticas alinhadas a normas de segurança e compatibilidade eletromagnética, como IEC/EN 62368-1 (segurança de equipamentos eletrônicos) e referências de higiene e segurança aplicáveis em setores regulados. As recomendações consideram impactos em disponibilidade (OEE) e retorno sobre investimento (ROI) para projetos industriais.
O que é o Cabo Emissor IR ICP DAS? Definição técnica e componentes
O cabo emissor IR é um conjunto constituído por dois emissores/receptores infravermelhos no formato Ø5 mm, condutor elétrico blindado ou não, e um suporte adesivo para fixação. Cada emissor IR é tipicamente um LED emissor de infravermelho (λ ≈ 850–940 nm) emparelhado a um fototransistor ou fotodiodo receptor quando aplicável; no caso de "sensor duplo" pode ser dois emissores ou um par emissor/receptor para redundância/dualidade. O cabo contempla isolamento, condutores e, frequentemente, uma malha para aterramento que melhora imunidade a ruídos.
No contexto elétrico, cada emissor requer uma resistor série para limitar corrente; valores típicos partem de 10–220 Ω dependendo da tensão de alimentação e corrente desejada (20 mA padrão para LEDs IR). O cabo pode ser conectado a entradas digitais de módulos ICP DAS (nominalmente VIL/VIH compatíveis com 3,3/5 V) ou a canais dedicados de aquisição de sinais. Termos como sink/source, open-collector e pull-up são relevantes ao mapear o sinal para I/O.
Fisicamente, o adesivo facilita fixação em superfícies planas e possibilita alinhamento rápido; entretanto, para ambientes agressivos recomenda-se proteção mecânica adicional. Materiais comuns são PVC para o revestimento do cabo e adesivo acrílico; em aplicações alimentícias ou farmacêuticas considerar opções com certificação e limpeza compatível com regimes sanitários.
Quando e por que usar este cabo: resumo de valor técnico
Use este cabo quando houver necessidade de detecção compacta e econômica de presença, passagem ou posição sem exigir opto-mecânica complexa. O formato Ø5 mm garante compatibilidade com suportes padrão e sensores em linha, facilitando retrofit em máquinas existentes. A configuração dupla aumenta confiabilidade e permite estratégias de diagnóstico (voto majoritário, redundância ou detecção de falha de canal).
Do ponto de vista técnico, a vantagem está na simplicidade de integração com módulos de I/O digital e na facilidade de posicionamento físico; menor fase de comissionamento reduz tempo de parada e OEE impactado. Em cenários IIoT, transformar o pulso IR em um evento digital permite alimentar contadores, alarmes e historização em sistemas SCADA/MES com baixo overhead de processamento.
A escolha é justificada quando se busca um trade-off entre custo, robustez e flexibilidade. Para ambientes com alta interferência eletromagnética ou sujeira, combinar o cabo com blindagem, filtros e lógica de debounce é recomendável para manter repetibilidade e precisão de detecção.
Principais aplicações e setores atendidos emissor IR 5mm 2.5m
Este cabo é amplamente aplicável em linhas de produção, sistemas de transporte e equipamentos OEM onde a detecção de passagem ou presença é necessária. Em manufatura, atua em contagem de peças, sincronização de esteiras e verificação de posição de componentes antes de operações críticas, oferecendo sinal digital simples para PLCs ou módulos de aquisição. A duplicidade de canais permite diagnósticos locais sem necessidade de instrumentação adicional.
Em automação predial e AV, o cabo pode ser usado em sistemas de controle de iluminação por presença, acionamento remoto de cortinas/portas e interfaces de controle que demandam detecção discreta. O pequeno diâmetro permite instalação em perfis metálicos e em locais estéticos onde sensores volumosos não são aceitáveis. Para controle de acesso, a resposta rápida e a baixa latência favorecem a integração com controladores lógicos.
Setores críticos como energia, alimentício e farmacêutico demandam robustez, rastreabilidade e, em muitos casos, materiais compatíveis com limpeza e sanitização. Neste contexto o produto atende requisitos de detecção simples com possibilidade de complementar com proteções e certificações conforme normas aplicáveis; recomenda-se validar requisitos de higiene e segurança (p.ex., limpeza com solventes aprovados) com o fornecedor.
Aplicações na indústria de manufatura e automação
Na manufatura, o cabo é ideal para detecção de passagem em linhas de alta velocidade, com configuração típica conectada a entradas digitais de módulos ICP DAS para contagem e sincronização. Seu tempo de resposta é compatível com requisitos de taxa de produção e pode ser programado com debounce lógico no PLC para eliminar ruídos. A instalação próxima ao ponto de controle reduz latência e simplifica fiação.
Um uso recorrente é como sensor de presença para máquinas de inserção e posicionamento, onde um sinal confiável previne ciclos incorretos e retrabalho. A redundância (dois canais) viabiliza verificação cruzada e diagnósticos de integridade do sensor, contribuindo para aumentar o MTBF do sistema. Em células robotizadas, o cabo permite detecção compacta em locais restritos.
Integração tipicamente envolve resistores série, filtragem de software e configuração de entradas como digital input com debounce por hardware/software. Documente valores de corrente e tensão para cálculo de dissipação quando acoplado a painéis com múltiplos sensores.
Aplicações em edifícios inteligentes, AV e controle de acesso
Em edifícios inteligentes, o emissor IR pode compor detectores de presença para iluminação e HVAC, reduzindo consumo energético via controle por ocupação. Sua baixa assinatura visual o torna adequado para ambientes de alto padrão estético. Quando integrado a controladores BACnet/Modbus via gateways ICP DAS, participa de lógica de economia de energia e automação predial.
No segmento AV, serve como sensor de presença para sistemas de salas de conferência, acionando microfones ou ajustes de câmera. A sensibilidade IR permite operação em diferentes condições de iluminação, desde salas escuras até ambientes com luz natural intensa, desde que calibrado corretamente. Para controle de acesso, o tempo de resposta e a capacidade de detecção rápida são importantes para evitar bloqueios indevidos.
Em todas essas aplicações, é importante avaliar interferência IR proveniente de fontes externas (sol, lâmpadas halógenas) e adotar filtros ópticos, posicionamento correto e lógica de verificação para reduzir falsos positivos.
Especificações técnicas do Cabo Emissor IR ICP DAS (tabela recomendada)
A seguir uma tabela com especificações essenciais do produto, preenchida com valores típicos derivados de datasheets para emissor IR similar. Confirme sempre com o datasheet oficial do fabricante.
| Parâmetro | Valor (ex.) | Unidade | Observações |
|---|---|---|---|
| Diâmetro do emissor | Ø5 | mm | Tipo LED IR |
| Comprimento do cabo | 2,5 | m | Comprimento total com condutor |
| Número de canais | 2 | — | Duplo emissor/sensor |
| Tensão direta (Vf) | 1,2–1,4 | V | Por LED, dependendo do lote |
| Corrente de operação | 20 | mA | Corrente nominal por emissor |
| Temperatura de operação | -25 a +70 | °C | Faixa operacional típica |
| Grau de proteção | IP20 (recom.) | IP | Proteção padrão; selagem adicional opcional |
| Material e revestimento | PVC / Acrílico | — | Cabo PVC e adesivo acrílico |
| Certificações | CE, RoHS | — | Conformidade típica; verifique o produto |
Esses valores são orientativos; para projetos críticos use os dados do datasheet oficial e considere tolerâncias. Em aplicações com requisitos IP mais altos ou limpeza química, solicite variante com materiais compatíveis.
Diagrama elétrico, pinout e compatibilidade de sinal
Tipicamente cada emissor apresenta dois fios: anodo (+) e catodo (−); em configuração dupla haverá pares correspondentes ou um fio comum dependendo do modelo. Conexão padrão para LEDs: alimentação +V -> resistor série -> anodo do LED; catodo -> GND. Para integração com entradas digitais, utilize transistor driver ou open-collector conforme a lógica do I/O.
Recomenda-se dimensionar o resistor série pela fórmula R = (Vsup − Vf) / Iled. Ex.: para Vsup 5 V, Vf 1.2 V e Iled 20 mA -> R ≈ 190 Ω (use 180–220 Ω padrão). Considere dissipação de potência do resistor e derating por temperatura.
Quanto à compatibilidade, sinais gerados por fototransistores ou fotodiodos podem requerer condicionamento (pull-up resistors, comparadores) para níveis TTL/CMOS ou entradas de módulos ICP DAS com especificação de VIL/VIH. Consulte o manual do módulo para requisitos de proteção ESD e limites de corrente.
Importância, benefícios e diferenciais do produto
O cabo oferece instalação rápida, baixo custo por ponto de detecção e capacidade de redundância com canal duplo, reduzindo tempo de comissionamento e custo total de propriedade. Técnicas de diagnóstico embutidas (dois canais) permitem identificar falhas por curto ou circuito aberto, melhorando disponibilidade. Para equipes de manutenção, o formato adesivo simplifica substituições e testes em campo.
Do ponto de vista técnico, benefícios incluem repetibilidade de detecção, compatibilidade com sinais digitais padrão e baixa latência. Isso impacta diretamente métricas de produção como OEE — menos paradas por falha de sensor e menor retrabalho. Em projetos com IIoT, sinais limpos e debounced geram telemetria confiável, facilitando análises de desempenho e manutenção preditiva.
Como diferencial ICP DAS, destacam-se integração direta com módulos de aquisição ICP DAS, suporte técnico especializado e documentação voltada a integradores. A oferta de ecossistema (gateways, módulos I/O, software de aquisição) reduz a complexidade de integração e acelera o time-to-market.
Benefícios técnicos mensuráveis
Métricas relevantes incluem tempo de resposta (ms), repetibilidade (mm) e índice de falsas detecções por milhão de eventos. Esses parâmetros influenciam dimensionamento de debounce e filtros. A redução de falsos positivos em cenários controlados melhora o rendimento efetivo da linha.
A utilização de dois canais permite estratégias como verificação de coerência e auto-teste periódico, elevando MTBF do sistema global. Em aplicações críticas, isso traduz-se em manutenção preventiva programada ao invés de reativa.
Além disso, menor consumo por ponto permite dimensionar fontes e PFC (Power Factor Correction) quando há muitos sensores alimentados, otimizando energia em painéis e racks.
Diferenciais ICP DAS frente ao mercado
ICP DAS dispõe de catálogo amplo de módulos compatíveis — desde entradas digitais até gateways Modbus/MQTT — facilitando a integração do cabo emissor IR em arquiteturas existentes. A qualidade de fabricação e testes de conformidade reduzem variabilidade entre lotes, essencial para replicabilidade em projetos OEM.
O suporte técnico ICP DAS oferece orientação sobre configuração de entradas, dimensionamento de resistores e ajustes de software, o que acelera diagnósticos e comissionamento. Materiais e alternativas de acabamento podem ser disponibilizados para atender requisitos específicos de setores regulados.
Para aplicações que exigem essa robustez, a série Cabo Emissor IR ICP DAS da ICP Das é a solução ideal. Confira as especificações completas e opções de compra em: https://www.lri.com.br/aquisicao-de-dados/cabo-emissor-ir-sensor-duplo-o-5mm-com-adesivo-2-5m
Guia prático e aplicação: Como instalar e usar o Cabo Emissor IR ICP DAS
Antes da instalação, faça um checklist de ferramentas e verificações: multímetro, pinça, limpeza da superfície (desengraxante), ESD handling, e verificação do datasheet para polaridade e correntes. Confirme espaços de montagem e evite superfícies vibrantes sem amortecimento. Em ambientes sensíveis use EPI e siga normas de segurança aplicáveis (p.ex., NR-12 no Brasil).
Posicione o emissor de modo a maximizar campo de visão do receptor ou criar um feixe bloqueável para detecção de passagem; utilize o adesivo para fixação temporária e aguarde cura conforme recomendação do fabricante. Para proteção mecânica permanente, complemente com braçadeiras ou canaletas e proteja o cabo contra abrasão e puxões.
Conecte os fios respeitando polaridade; adicione resistor série conforme cálculo. Realize testes iniciais com multímetro em modo corrente/voltagem e com um osciloscópio para validar forma de onda e tempo de subida/descida quando necessário.
Calibração e alinhamento tipicamente envolvem ajuste fino da posição e parâmetros de debounce no controlador. Teste com distintos objetos para confirmar detecção sob variações de reflectividade. Estabeleça rotinas de inspeção preventiva: limpeza óptica, checagem do adesivo, medição de corrente dos emissores e verificação de integridade do cabo.
Preparação: ferramentas, verificações e requisitos de segurança
Tenha à mão: multímetro, resistor de testes, fonte ajustável, fita de espuma para espaçamento e terminais isolados. Verifique continuidade, curto-circuitos e isolação do cabo antes de energizar o circuito. Siga práticas de ESD ao manusear componentes sensíveis e assegure aterramento adequado no painel.
Confirme que a tensão de alimentação utilizada é compatível com o resistor e os limites de corrente do emissor para evitar degradação prematura do LED. Em linha com IEC/EN 62368-1, garanta que o produto esteja instalado em ambiente que não exponha operadores a riscos elétricos indevidos.
Documente a instalação com fotos e esquema de fiação para manutenção futura.
Passo a passo de instalação física e fixação com adesivo
- Limpe a superfície com álcool isopropílico e aguarde secagem.
- Posicione o cabo e cole temporariamente; teste alinhamento com objeto de prova.
- Fixe definitivamente com fita de suporte e proteções mecânicas adicionais.
Depois da fixação, aguarde recomendação de cura do adesivo (normalmente minutos a horas) e execute testes funcionais. Em superfícies oleosas ou texturizadas, considere ancoragem mecânica.
Conexão elétrica, dimensionamento de resistores e testes iniciais
Calcule R série conforme R = (Vsup − Vf) / Iled; escolha valor comercial e verifique dissipação. Use fonte com limite de corrente para testes e meça corrente com multímetro em série para confirmar.
Para sinais de saída, verifique compatibilidade com entradas do módulo ICP DAS: se necessário, implemente buffer/transistor. Teste em condições reais de operação e registre comportamento (ex.: tempo de resposta e taxa de erro).
Procedimentos de calibração, alinhamento e verificação em campo
Implemente rotina de teste com objetos de reflectividade variada; ajuste posição até obter margem de detecção aceitável. Configure debounce software (p.ex., 10–50 ms) para eliminar ruído de curto período. Use logs do PLC para validar contagens e alarmes.
Manutenção preventiva e resolução de problemas comuns
Problemas comuns: descolamento do adesivo, perda de intensidade do LED, ruído IR induzido por luz ambiente ou interferência elétrica. Soluções: reaplicar adesivo, substituir emissor, instalar filtros ópticos, blindagem de cabo e ajustes de debounce. Mantenha peças sobressalentes para troca rápida e registre MTBF observado em campo.
Integração com sistemas SCADA/IIoT e protocolos emissor IR 5mm 2.5m
Arquitetura típica: sensor -> módulo de I/O ICP DAS -> gateway (Modbus/TCP, OPC UA ou MQTT) -> SCADA/IIoT. Garanta mapeamento de tags consistente e uso de timestamps confiáveis para correlação de eventos. Compressão e buffer no gateway ajudam a reduzir tráfego.
Para telemetria, envie eventos discretos (rising/falling edges) ou contadores periodicamente, dependendo do throughput e das políticas de rede. A segurança deve incluir TLS para MQTT/OPC UA e restrições de rede para gateways.
Requisitos de hardware e módulos ICP DAS compatíveis
Utilize módulos digitais com especificação de input compatível com 3,3/5 V e proteção contra transientes. Gateways com suporte a Modbus, MQTT e OPC UA facilitam integração a SCADA e plataformas IIoT. Considere isolamento galvânico quando necessário para evitar loops de terra.
Mapeamento de sinais para SCADA: tags, polling e eventos
Defina tags para estado e contadores; prefira eventos por exceção para sinais de alta frequência e polling para estados periódicos. Utilize debounce e filtragem no controlador para reduzir flutuações. Configure alarmes e thresholds no SCADA para ações automatizadas.
Envio de telemetria para plataforma IIoT: buffer, compressão e segurança
Buffer localiza eventos em caso de perda de conexão e sincroniza quando a rede retorna. Use compressão binária ou protobuf para tráfego intensivo e TLS/mutual TLS para segurança de transporte. Autenticação baseada em certificados eleva a proteção contra ataques.
Compatibilidade com protocolos industriais (Modbus, MQTT, OPC UA)
Mapeie entradas digitais para registros Modbus ou tópicos MQTT/OPC UA com metadados (timestamp, qualidade). Gateways ICP DAS normalmente possuem templates para esses protocolos, acelerando integração e reduzindo customização.
Exemplos práticos de uso do Cabo Emissor IR ICP DAS
Caso 1 — Contagem de peças: instale o cabo transversal à esteira, configure debounce e contador no PLC. Monitore taxa de passagem e alimente um tag SCADA para trending. Use canal duplo para reduzir contagem perdida em altas velocidades.
Caso 2 — Verificação de porta: instale em ferragens com espaçamento reduzido; posicione para minimizar reflexos e configure lógica de verificação anti-rebote. Em portas metálicas, use blindagem e teste com inteferência local.
Caso 3 — Ambiente agressivo: proteja o cabo em canaletas IP65, use adesivo resistente a solventes e realize inspeção semanal; prefira variantes com material compatível para limpeza.
Comparações, produtos similares ICP DAS e erros comuns técnicos
Matriz comparativa típica inclui diâmetro, comprimento, número de canais, grau IP e custo. Compare a solução de cabo com sensores fotoelétricos discretos e com barreiras ópticas completas; escolha segundo espaço disponível, custo e requisito de robustez.
Produtos similares ICP DAS podem incluir sensores integrados com encapsulamento robusto ou variantes com conector industrial; opte por cabo emissor quando espaço restrito e retrofit forem prioridades.
Erros comuns: inversão de polaridade, ausência de resistor série, posicionamento incorreto (ângulo/offset) e falta de filtragem de luz ambiente. Evite by-design documentando e padronizando a instalação.
Perguntas técnicas frequentes (FAQ) para engenheiros e integradores
- Qual resistor usar para 5 V? R ≈ 190 Ω para I=20 mA (ajustar conforme Vf).
- Posso usar em ambiente úmido? Normalmente IP20 — proteja com selagem ou canaleta IP65.
- Como reduzir falsos positivos por luz solar? Use filtros, posicionamento e debounce.
Conclusão
O Cabo Emissor IR ICP DAS (emissor IR 5mm 2.5m) oferece uma solução compacta, econômica e de fácil integração para detecção por infravermelho em ambientes industriais e prediais. A combinação de canal duplo, adesivo para fixação e compatibilidade com módulos ICP DAS torna-o apropriado para aplicações que exigem desempenho repetível e implantação rápida. Ao seguir as práticas de instalação, dimensionamento elétrico e integração descritas aqui, equipes de automação e integradores podem reduzir riscos e acelerar comissionamento.
Para aplicações que exigem essa robustez, a série Cabo Emissor IR ICP DAS da ICP Das é a solução ideal. Confira as especificações e opções de compra em: https://www.lri.com.br/aquisicao-de-dados/cabo-emissor-ir-sensor-duplo-o-5mm-com-adesivo-2-5m. Consulte também artigos relacionados para integração IIoT e boas práticas: https://blog.lri.com.br/como-integrar-sensores-iiot e https://blog.lri.com.br/guia-modbus-mqtt. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Incentivo você a comentar abaixo com dúvidas técnicas ou casos específicos de aplicação; nossa equipe técnica da ICP DAS e LRI responderá com recomendações práticas e dimensionamento.
