Introdução

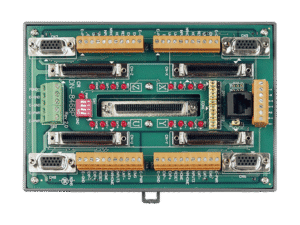

A placa de controle de movimento 4 eixos ICP DAS (compatível Panasonic) é uma solução integrada de motion control projetada para aplicações industriais que exigem sincronismo, precisão e integração com sistemas IIoT. Neste artigo vou explicar em detalhes o que é essa placa, sua arquitetura, aplicações típicas e como integrá-la em projetos de automação, incluindo conformidade com normas como IEC/EN 62368-1 e boas práticas de segurança elétrica. A palavra-chave principal "placa de controle de movimento 4 eixos ICP DAS" e termos secundários como compatibilidade Panasonic, controle de movimento e integração IIoT aparecem desde o início para otimizar a semântica técnica.
Engenheiros de automação, integradores de sistemas e profissionais de TI industrial encontrarão aqui um conteúdo técnico e prático, com referências a conceitos relevantes (MTBF, jitter, PFC) e orientações de projeto (dimensionamento de eixos, aterramento, filtros EMI). O texto prioriza clareza, tabelas comparativas e listas de verificação para acelerar decisões de compra e implementação. Ao final, incluo CTAs técnicos para páginas de produtos e links para artigos correlatos no blog da LRI/ICP para aprofundamento.
Incentivo os leitores a comentar dúvidas de integração, compartilhar experiências de retrofit e solicitar testes de bancada quando necessário. Pergunte sobre cenários específicos (ex.: cargas rotativas, eixos lineares com encoder absoluto) nos comentários para que possamos ajudar com parâmetros de tune e mapas de I/O.
Introdução ao Placa de Controle de Movimento 4 Eixos ICP DAS: visão geral do produto e conceito fundamental
A placa de controle de movimento 4 eixos ICP DAS é um controlador de movimento embarcado com drivers e interfaces digitais/analógicas voltado para sistemas OEM e retrofit. Sua função é coordenar trajetórias, perfis de velocidade e comandos de torque para até quatro eixos, habilitando interpolação linear e circular, homing e modos de sincronismo. Componentes-chave incluem a controladora (CPU de tempo real), módulos de driver de motor (ou interfaces para drives externos), interfaces de comunicação (Ethernet, Modbus/TCP, CANopen) e entradas/saídas digitais e analógicas para integração com encoders, sensores e freios.
A arquitetura funcional é modular: a placa oferece um kernel determinístico de motion control, firmware com comandos G-code-like e APIs para integração com PLCs e SCADA. O design contempla proteção elétrica, monitoramento de temperatura e mecanismos de segurança como watchdogs, limites de corrente e diagnóstico de falhas. Em projetos críticos, recursos como dual Ethernet, isolamento galvânico e filtros PFC (Power Factor Correction) reduzem interferência e aumentam a confiabilidade.
Do ponto de vista de normas e confiabilidade, a placa é projetada para atender requisitos industriais e recomendações de segurança elétrica e EMI/EMC, alinhando-se a práticas citadas em normas como IEC/EN 62368-1 e guias de compatibilidade eletromagnética. Parâmetros pesquisáveis e métricas como MTBF são fornecidos pela ICP DAS para avaliação de ciclo de vida em plantas industriais.
O que é a Placa de Controle de Movimento 4 Eixos? – definição técnica e componentes-chave
Tecnicamente, trata-se de um motion controller com capacidade de controle de até 4 eixos independentes ou sincronizados, com suporte a encoders incrementais/absolutos e saída de pulso/direção ou interfaces fieldbus para drives externos. Os módulos principais são: CPU de tempo real, módulos de interface para encoder, drivers de potência (quando integrados) e I/O para sensores. O firmware gerencia perfis trapezoidais/s-curve, PID/servo tuning e interpolação multi-eixo.
A placa inclui interfaces de comunicação industrial típicas (Ethernet/IP, Modbus/TCP, CANopen, RS-485) e pode expor dados telemétricos para SCADA/IIoT via OPC UA ou MQTT através de um edge gateway. Os mecanismos de segurança incluem watchdog de software/hardware, limites de corrente e detecção de sobretemperatura. Esses recursos são essenciais para aplicações com requisitos SIL ou performance determinística.
No nível de projeto, há atenção à gestão de energia (PFC conforme necessário), proteção contra transientes (TVS, varistores) e isolamento galvânico entre circuits de potência e sinais lógicos, reduzindo jitter e melhorando a integridade do sinal em ambientes ruidosos.
Resumo rápido das capacidades (4 eixos, compatibilidade Panasonic, etc.)
Em resumo, a placa suporta: até 4 eixos, compatibilidade de comando com drives Panasonic (com mapeamentos de protocolo e perfis), interpolação linear/circular, homing automático e rotinas de diagnóstico. A compatibilidade Panasonic facilita retrofit em máquinas existentes que já utilizam servomotores Panasonic, reduzindo tempo de integração e retrabalho de fiação.
As capacidades incluem alto detalhamento de posicionamento (resolução de encoder suportada até 1.000.000 CPR virtual), latências determinísticas de sub-milisegundos (dependendo da topologia) e suporte a protocolos industriais padrão. O firmware permite gravação de scripts de movimento e triggers condicionais para eventos de produção.
Para aplicações que exigem essa robustez, a série placa de controle de movimento 4 eixos da ICP DAS é a solução ideal. Confira as especificações e solicite avaliação técnica em bancada na página do produto: https://www.lri.com.br/aquisicao-de-dados/placa-controle-de-movimento-4-eixos-ppanasonic.
Principais aplicações e setores atendidos por placa de controle de movimento 4 eixos ICP DAS
A placa é aplicada em linhas de produção industriais, células de robótica leve, máquinas de embalagem, pick-and-place e OEMs que necessitam de controle preciso de trajetória. Em utilities e plantas de energia, é usada em sistemas de comutação motorizada, painéis de sincronização e posicionamento de válvulas. Em todos esses setores, a capacidade de quatro eixos e a compatibilidade com drives populares (como Panasonic) simplificam a adaptação.
No contexto de IIoT e Indústria 4.0, a placa atua como um ponto de coleta e controle no edge, enviando telemetria para plataformas de analytics para preditiva ou otimização de ciclo de produção. Integração com SCADA, OPC UA e MQTT permite criar dashboards de desempenho e alarmes baseados em KPIs como tempo de ciclo, overshoot e consumo energético.
Compradores técnicos em utilities e OEMs valorizam o balanço entre confiabilidade, suportabilidade técnica (suporte ICP DAS) e ecosistema de protocolos que facilita integração com PLCs e sistemas MES. Para projetos exigentes, há opções de suporte de aplicação e tuning por especialistas ICP/Parceiros LRI.
Setores industriais: manufatura, embalamento, pick-and-place, máquinas CNC
Em manufatura discreta, a placa gerencia movimentos sincronizados para montagem automatizada, indexação e ferramentas rotativas. Em embalamento, controla perfis de velocidade e indexação de esteiras, com gatilhos para ativação de seladoras e válvulas. Em pick-and-place, a exigência é de altas acelerações e precisão de repetibilidade, onde a resolução do encoder e o tune de servo são críticos.
Máquinas CNC menores podem se beneficiar da capacidade de interpolação da placa, embora para máquinas CNC de alta performance sejam frequentemente adotados controladores dedicados com camadas de segurança e certificações adicionais. A placa ICP DAS é ideal quando há necessidade de integração rápida com infraestrutura industrial já existente.
Cada setor impõe requisitos específicos: força de torque em eixos, rigidez estrutural, e necessidade de rotinas de homing confiáveis. Esses requisitos determinam a seleção do modelo, dimensionamento dos servos e parâmetros de PID.
Casos de aplicação por processo: sincronia de eixos, perfis de velocidade, controle de trajetória
A placa resolve problemas clássicos de processo como sincronismo entre eixos de corte e transporte, controle de rampa para minimizar choque mecânico e interpolação para trajetórias complexas. Suporta perfis trapezoidais e s-curve para reduzir jerk, o que é crucial em linhas com produtos frágeis ou altas acelerações.
Para operações de alta precisão, o controle de trajetória inclui compensações de backlash e interpolação com base em encoders absolutos, reduzindo necessidade de recalibração periódica. A possibilidade de implementar look-ahead e buffers de movimento melhora a fluidez em trajetórias complexas.
Outra aplicação típica é o indexamento sincronizado com E/S discretas (sincronismo com sensores fotoelétricos), onde triggers e eventos programáveis permitem ações determinísticas com latência mínima.
Especificações técnicas da placa de controle de movimento 4 eixos ICP DAS (tabela comparativa)
A tabela a seguir resume os parâmetros essenciais que influenciam seleção e projeto.
| Parâmetro | Valor típico | Unidade | Observações de projeto |
|---|---|---|---|
| Modelo | ICPD-MC4P (ex.) | – | Compatível com drives Panasonic |
| Nº eixos suportados | 4 | eixos | Interpolação multi-eixo |
| Faixa de tensão | 24 VDC / 48-240 VAC (opções) | V | PFC recomendado para versões AC |
| Consumo típico | 15 W (lógica) | W | Drivers separados consomem mais |
| Interfaces | Ethernet, Modbus/TCP, CANopen, RS-485 | – | Suporta TCP/IP e fieldbus |
| Protocolos | Modbus/TCP, CANopen, OPC UA, MQTT | – | Gateway para IIoT disponível |
| Precisão/resolução | Até 1.000.000 CPR virtual | CPR | Depende do encoder e gear ratio |
| Entradas digitais | 16 | canais | Isoladas, opto-acopladas |
| Saídas digitais | 16 | canais | Relés/opto-isoladas |
| Entradas analógicas | 2 (±10 V) | canais | Monitoramento de sensor analógico |
| Temperatura operação | 0 a 55 | °C | Ventilação recomendada acima de 40°C |
| Proteção / IP | IP20 (painel) | – | Versões embarcadas disponíveis |
| Certificações | CE, EMC industrial | – | Alinhamento com IEC/EN 62368-1 |
| MTBF | > 100.000 | horas | Depende de condição térmica |
Detalhes técnicos adicionais (firmware, clock, I/O, limites)
O firmware implementa um kernel de tempo real com scheduler determinístico e jitter controlado, voltado a latências sub-milisegundo em rede dedicada. Inclui watchdog de hardware para reinicialização segura e registros de log para diagnóstico. Atualizações de firmware seguem processo versionado com rollback.
Relógio interno (RTC) permite sincronismo de eventos e timestamping de logs para integração com historizadores e manutenção preditiva. Os limites configuráveis incluem corrente máxima por eixo, velocidade máxima e posição de soft-limit. Mapas de I/O são expostos via Modbus e OPC UA para fácil integração.
Parâmetros que afetem desempenho: buffer de look-ahead, frequência de atualização do loop de controle (control loop Hz), jitter da rede e tempo de resposta de encoders. Configurações incorretas de grounding e filtering podem aumentar jitter e afetar precisão.
Importância, benefícios e diferenciais da placa de controle de movimento 4 eixos ICP DAS
A principal vantagem é a combinação de controle determinístico com ampla compatibilidade de protocolos e suporte para drives Panasonic, reduzindo tempo de engenharia. Benefícios práticos incluem redução no tempo de comissionamento, menor retrabalho em retrofit e maior disponibilidade operacional graças a diagnóstico embarcado.
Em termos de confiabilidade, o uso de componentes industriais, proteção contra surtos e teste de MTBF permite planejar manutenção preventiva com base em dados reais. A integração nativa com IIoT permite implementar estratégias de manutenção preditiva, reduzindo downtime não planejado. Métricas como redução de tempo de setup em até 30% são relatáveis em linhas convertidas para controle centralizado.
Diferenciais frente ao mercado incluem suporte técnico ICP DAS/LRI, compatibilidade direta com ecossistemas Panasonic, e firmware customizável para necessidades OEM. Para aplicações que exigem essa robustez, a série placa de controle de movimento 4 eixos da ICP DAS é a solução ideal. Confira as especificações e consulta técnica em https://www.lri.com.br/aquisicao-de-dados/placa-controle-de-movimento-4-eixos-ppanasonic.
Benefícios operacionais: desempenho, confiabilidade, facilidade de configuração
O desempenho é mensurável por indicadores como tempo de resposta, overshoot e taxa de repetibilidade; espera-se melhorias de precisão e redução de scrap em aplicações críticas. A confiabilidade decorre de isolamento galvânico, proteção contra transientes e monitoramento térmico, prolongando vida útil dos componentes.
A facilidade de configuração vem do software de setup da ICP DAS, com assistentes de homing, bibliotecas de rota e profiles pré-configurados. Isso reduz o tempo de engenharia e treinamento. Em projetos com equipes internas limitadas, o suporte LRI/ICP acelera integração.
Relatórios de campo mostram redução do tempo de comissionamento em projetos típicos de 20–40%, dependendo da complexidade do layout e do nível de personalização do firmware.
Diferenciais frente ao mercado: compatibilidade Panasonic, integração e suporte ICP DAS
A compatibilidade com Panasonic simplifica migração e reaproveitamento de servomotores, além de reduzir necessidade de reprogramação de drives. A ICP DAS oferece ecossistema de software e APIs abertas, facilitando integração com PLCs e SCADA existentes.
O suporte técnico local (via LRI/ICP) oferece serviços de tuning de servo, análise de vibração e consultoria de arquitetura IIoT, o que é um diferencial em comparação a produtos sem suporte regional. A documentação técnica inclui benchmarks e exemplos de aplicação industrial.
A oferta inclui serviços adicionais como testes de bancada, scripts de automação e kits de desenvolvimento para prototipagem rápida.
Guia prático e aplicação passo a passo: Como usar a placa de controle de movimento 4 eixos ICP DAS
Planejamento começa com levantamento de requisitos: número de eixos, tipos de motores (servo/stepper), cargas, torque e dinâmica desejada. Escolha o modelo considerando corrente de pico, compatibilidade de encoder e disponibilidade de canais I/O. Avalie também necessidades de comunicação com PLC/SCADA e latência aceitável.
Instalação física envolve montagem em painel DIN ou rack, uso de trilho com dissipação térmica adequada e separação de cabos de potência e sinal. Aterramento correto, uso de malha de proteção e filtros EMI minimizam ruído e protegem encoders. Sempre respeite recomendações de fiação do fabricante.
Configuração do firmware segue sequência: carregar perfil do motor, configurar encoder e canais I/O, ajustar limites (current/velocity/position), executar homing e então afinar PID/servo gains. Documente todas as versões de firmware e parâmetros para replicabilidade.
Planejamento de projeto: requisitos de sistema e seleção do modelo
Calcule inércia refletida, torque necessário e fator de serviço para dimensionamento do servo e da placa. Considere picos de corrente durante acelerações; reserve margem de segurança de 20–30% na seleção. Verifique compatibilidade de encoder (absoluto vs incremental) e driver.
Defina arquitetura de controle: o controlador principal será a placa ICP DAS ou um PLC externo? Em muitos casos, a placa executa motion e o PLC comanda tarefas de alto nível via Modbus/OPC UA. Essa arquitetura diminui latência em laços de controle.
Inclua requisitos operacionais como ambiente (temperatura, umidade), necessidade de certificações e redundância. Para aplicações críticas, planeje redundância e estratégias de fail-safe.
Instalação física e elétrica (montagem, aterramento, cablagem)
Separe trilhas de cabos de potência e sinais; use malhas blindadas e conectores com trava. Aterramento comum e pontos únicos (star ground) reduzem loops de terra que geram ruído. Instale filtros de modo comum em fontes e use supressores de surto nas linhas de alimentação.
Para cabos de encoder e sinais analógicos, mantenha distância dos cabos de potência e use twisted pair blindado. Siga normas locais de instalação elétrica e recomendações do fabricante para torque de terminais e tipo de parafuso.
Realize teste de isolamento e verifique continuação do ground antes de energizar. Documente a topologia e os pontos de medição para troubleshooting futuro.
Configuração de firmware e parâmetros de movimento (tutorial rápido)
Inicie com backup do firmware e configurações. Configure parâmetros básicos: tipo de motor, CPR do encoder, direção e limites de soft e hard. Defina frequências do control loop (ex.: 1 kHz) e habilite watchdogs.
Realize homing em baixa velocidade, verifique sinais de fim-de-curso e limites iniciais. A seguir, aplique step-response tests para avaliar overshoot e ajustar ganhos PID incrementais. Use dados de telemetria para validar comportamento dinâmico.
Implemente scripts de movimento e salve perfis por produto/linha para trocar rapidamente entre configurações.
Testes e comissionamento (procedimentos para validação de performance)
Execute testes de resposta a degrau, perfis trapezoidais e interpolação multi-eixo. Meça overshoot, settle time e erro de posição estático/dinâmico. Verifique logs de erro e alarmes de hardware durante testes de estresse.
Realize ensaios com carga real e em cenário de interrupções (falha de sensor, perda de comunicação) para validar lógica de segurança. Teste integração completa com SCADA e registre latências end-to-end.
Formalize aceitação com checklist incluindo verificação de limites, scenarios de segurança e ensaio de rotina de emergência.
Manutenção preventiva e resolução básica de falhas
Monitore logs de erro, correntes por eixo, temperatura e contadores de ciclos para planejar manutenção preditiva. Calibre sensores periodicamente e verifique ajustes de torque/encoder após trocas de engrenagens.
Para falhas comuns (perda de encoder, comunicação intermitente), verifique primeiro grounding, integridade do cabo e diagnóstico de I/O. Recarregue firmware em ambiente controlado se necessário e mantenha backups.
Documente ocorrências e ajustes para construir histórico de manutenção que suporte análises de MTBF e melhoria contínua.
Integração com sistemas SCADA/IIoT e protocolos industriais
A placa expõe dados via Modbus/TCP e pode integrar-se com gateways OPC UA/MQTT para envio de telemetria a plataformas IIoT. Mapeie tags críticos (posição, velocidade, corrente, alarmes) para registros do SCADA para analítica em tempo real. Garanta uso de VLANs e segmentação OT para segurança.
Use gateway edge para pré-processamento de dados (compressão, event-driven) antes de enviar para cloud analytics, evitando saturar rede. Estratégias de buffer e reconciliação garantem tolerância à perda temporária de conectividade. A escolha correta de protocolo depende de requisitos de latência e taxa de amostragem.
Implemente políticas de segurança OT/IT (firewall industrial, autenticação, certificados) para prevenir acessos não autorizados. Para projetos que exigem integração avançada, consulte práticas de hardening e compliance com normas de segurança.
Protocolos suportados e mapas de tags (Modbus/TCP, OPC UA, MQTT, etc.)
Tags típicos: posição atual, posição demandada, velocidade atual, corrida, corrente do motor, temperatura, estado do driver, alarmes. Em Modbus/TCP esses mapeamentos são feitos em registradores holding/input; em OPC UA são nodes expostos com metadados.
Para MQTT, utilize tópicos estruturados por equipamento/linha e payloads JSON com timestamps. Garanta QoS adequado conforme criticidade. Use OPC UA quando precisar de modelagem semântica robusta para integração com MES.
Documente mapa de tags e versões de firmware compatíveis para evitar mismatch entre integradores.
Arquitetura de integração: gateway, edge computing e segurança OT/IT
Recomenda-se arquitetura com a placa no edge controlando motion, um gateway local fazendo tradução para OPC UA/MQTT e um layer de orquestração no cloud/SCADA. Isso reduz latência crítica e isola OT de redes corporativas.
Implemente autenticação mútua e criptografia TLS para tráfego sensível. Use VLANs e regras de firewall para limitar acesso às portas necessárias. Monitore logs de acesso e eventos anômalos.
Planeje fallback local (modo degradado) para manter operações mínimas em perda de comunicação com supervisão.
Estratégias para IIoT: telemetria, análise preditiva e integração com cloud
Colete KPIs periódicos (vibração, corrente, cycles) e envie para plataforma de analytics para treinar modelos de preditiva (análise de tendência de aumento de corrente ou temperatura). Use deteção de anomalias para gerar ordens de manutenção automática.
Implemente policies para compressão e amostragem: valores de alta prioridade (alarme) em tempo real, dados de tendência em intervalos maiores. Visualize em dashboards para operadores e engenheiros.
Considere integração com digital twin para simulação de comportamento antes de mudanças de parâmetros, reduzindo risco de paradas inesperadas.
Exemplos práticos de uso do placa de controle de movimento 4 eixos ICP DAS em projetos reais
Exemplo 1: Estação pick-and-place com sincronização de 4 eixos. Configuração típica: eixo X/Y para posicionamento, eixo Z e rotativo para ajuste de orientação. Mapear triggers de sensor para pick/drop e usar interpolação linear para trajetórias suaves. Indicadores de sucesso: redução de tempo ciclo e aumento de precisão de posicionamento.
Exemplo 2: Máquina de embalagem com controle de perfil e indexação. Use um eixo mestre para esteira e eixos escravos para corte/selagem sincronizados. Perfis s-curve reduz impactos mecânicos e melhoram integridade do produto. Testes de comissionamento incluem ensaio de transição entre produtos.
Exemplo 3: Retrofit de máquina antiga integrando placa e SCADA. Passos: mapear I/O existentes, adaptar fiação para encoders/servos, substituir lógica ladder por scripts de motion e expor tags via Modbus/TCP para SCADA. Benefício: modernização sem trocar toda mecânica, com ganhos em precisão e diagnóstico.
Comparativos técnicos: placa de controle de movimento 4 eixos ICP DAS vs outros produtos ICP DAS e alternativas do mercado
Benchmarking mostra que a placa ICP DAS oferece excelente custo-benefício para aplicações 4-eixos e integração com Panasonic, enquanto controladores mais caros podem oferecer certificações e performance superior para CNC de alta precisão. Comparado a soluções modulares ICP DAS, a placa tende a ser mais compacta e focada em motion.
Critérios de decisão: número de eixos, necessidade de drivers integrados, requisitos de latência, disponibilidade de suporte local e custo total de propriedade. Para linhas com muitos eixos distribuídos, uma solução distribuída baseada em EtherCAT talvez seja preferível.
Erros comuns em projetos: má prática de aterramento, falta de filtros EMI, subdimensionamento de corrente de pico. Evite esses erros seguindo checklist de instalação e consultoria técnica.
Quando escolher a placa de controle de movimento 4 eixos e quando optar por outro modelo
Escolha esta placa quando precisar de até 4 eixos com alto grau de integração, retrofit em equipamentos Panasonic e suporte IIoT nativo. Opte por controladores alternativos quando precisar de mais eixos, safety integrada SIL3 ou latências extremamente baixas em malha fechada de alta frequência.
Considere também custo de integração: se já há ecosistema Panasonic instalado, a compatibilidade facilita adoção. Para projetos distribuídos com EtherCAT, escolha plataformas com master EtherCAT embutido.
Erros comuns, armadilhas de projeto e dicas de engenharia
Evite misturar cabos de potência e sinais sem blindagem. Não subestime a importância do tuning de servo: gains incorretos geram oscillação e desgaste mecânico. Documente versões de firmware e mantenha backups.
Planeje margem de potência e revise picos de corrente na fase de dimensionamento. Teste cenários de falha durante comissionamento e implemente rotinas de fallback.
Conclusão
A placa de controle de movimento 4 eixos ICP DAS (compatível Panasonic) é uma solução robusta e flexível para aplicações industriais, desde pick-and-place até retrofit de máquinas antigas. Oferece integração com protocolos industriais, diagnóstico embarcado e suporte para estratégias IIoT e manutenção preditiva, representando uma opção competitiva em custos e tempo de implementação para OEMs e integradores.
Recomendo avaliar requisitos de torque, encoder, comunicação e ambiente antes da seleção e realizar testes de bancada em conjunto com suporte LRI/ICP. Para aplicações que exigem essa robustez, a série placa de controle de movimento 4 eixos da ICP DAS é a solução ideal. Confira as especificações completas na página do produto: https://www.lri.com.br/aquisicao-de-dados/placa-controle-de-movimento-4-eixos-ppanasonic e explore mais conteúdo técnico em nosso blog: https://blog.lri.com.br/.
Se restou alguma dúvida técnica ou você quer compartilhar um caso real, comente abaixo — nossa equipe técnica responderá. Para leituras complementares sobre integração IIoT e protocolos industriais, consulte também: https://blog.lri.com.br/iiot-seguranca e https://blog.lri.com.br/opc-ua-modbus. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
