Introdução
A Placa DB37 para terminais parafuso PITCANAL 5.08 mm é uma interface física criada para facilitar a conexão entre módulos de I/O e a fiação de campo em painéis e racks industriais. Neste artigo apresentarei de forma direta o conceito, a função e o posicionamento deste produto da ICP DAS, explicando para que serve e por que é escolhida em projetos de automação, retrofit e painéis padronizados. A palavra-chave principal e termos secundários como DB37, terminais parafuso 5.08 mm e placa DB37 ICP DAS aparecem desde já para otimizar busca e contextualizar o conteúdo técnico.
A placa atua como um adaptador mecânico/electrical que converte o conector DB37 do módulo para terminais de parafuso com passo 5.08 mm (0.2"), permitindo fiação robusta e manutenção rápida. Sua adoção reduz tempo de montagem, padroniza identificação de canais e aumenta confiabilidade elétrica em ambientes industriais. Ao longo do texto citarei normas, práticas de engenharia e dados relevantes para tomada de decisão técnica.
Este conteúdo destina-se a engenheiros de automação, integradores, profissionais de TI industrial e compradores técnicos em utilities, manufatura, energia e OEMs. Use as seções para consultas rápidas; ao final há CTAs para especificações completas e links internos com conteúdos complementares no blog da LRI/ICP. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Introdução ao Placa DB37 para terminais parafuso PITCANAL 5.08 mm

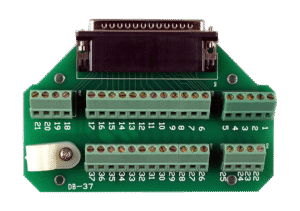

A Placa DB37 é um acessório passivo que replica os 37 pinos do conector DB37 em uma matriz de terminais de parafuso com passo 5.08 mm (PITCANAL), ideal para cabos de seção maior e terminais com maior torque. Em painéis de I/O, ela permite conexões desmontáveis usando cabos DB37, mantendo a organização dos fios no barramento de campo. Seu uso é comum onde se exige manutenção rápida e troca de módulos sem refiação extensa.
Do ponto de vista elétrico, a placa não altera sinais; sua função é interconexão e isolamento mecânico entre o módulo e a fiação. Para aplicações sensíveis, recomenda-se conferir impedância, blindagem e aterramento de malha para evitar problemas de integridade de sinal em sinais analógicos. Em projetos críticos, considerar normas aplicáveis como IEC/EN 62368-1 para segurança funcional e IEC 61010 para instrumentação.
No posicionamento de produto, a placa DB37 é indicada quando se soma a necessidade de densidade moderada de canais e robustez de terminação. Para alta densidade ou sinais especiais (p. ex. termopares com bornes especiais), existem alternativas; a seção de comparação técnica detalhará critérios de escolha.
Visão geral técnica rápida (resumo executivo) do Placa DB37 para terminais parafuso PITCANAL 5.08 mm
Resumo executivo: a placa converte um conector DB37 (37 vias) em terminais de parafuso PITCANAL 5.08 mm, suportando cabos de bitola maior e proporcionando fácil identificação e manutenção dos pontos de I/O. É compatível mecanicamente com módulos ICP DAS que utilizam DB37 como interface física. A espessura, material e acabamento influenciam em características ambientais e de durabilidade.
Principais atributos técnicos: passo dos terminais 5.08 mm, torque de aperto típico entre 0.5–0.6 N·m (verificar especificação do fabricante), corrente máxima por terminal na faixa de 5–10 A dependendo da seção do condutor e da ventilação do painel. MTBF do conjunto não é aplicável diretamente à placa passiva, mas a padronização reduz MTTR (Mean Time To Repair) e melhora disponibilidade operacional.
Em aplicações IIoT e Indústria 4.0, a placa facilita a manutenção remota e a modularidade do hardware, pois diminui o tempo de intervenção física. Para integração com SCADA/PLCs, a documentação de mapeamento de pinos simplifica o comissionamento e os testes automatizados.
Principais aplicações e setores atendidos pela placa DB37 para terminais parafuso PITCANAL 5.08 mm
A placa é indicada em painéis de automação industrial para ligação de E/S digitais e analógicas, em subestações de energia para pontos de telemetria, em plantas de água e saneamento para I/O de campo e em painéis de controle de máquinas OEM. Sua robustez mecânica atende demandas de utilitários e processos contínuos com alta necessidade de disponibilidade. Em projetos de retrofit, ela reduz retrabalho ao adaptar módulos modernos a fiação instalada.
Setores típicos: manufatura (linhas automatizadas), energia (SCADA/telemetria), óleo & gás (painéis de controle locais), utilities (ETAs/ETEs) e integradores de sistema que padronizam racks. Cada setor valoriza redução de MTTR, padronização e facilidade de teste — benefícios nativos da solução DB37 com terminais PITCANAL 5.08 mm. Em ambientes com vibração, a construção robusta dos bornes minimiza falsos contatos.
Exemplos de requisitos que resolve: necessidade de fiação com condutores até 2.5–4 mm², necessidade de identificação clara de canais para auditoria, facilidade de desenergização e troca com mínima intervenção, e compatibilidade mecânica com painéis modulares ICP DAS. Essas características suportam conformidade com regimes de manutenção preditiva.
Especificações técnicas do Placa DB37 para terminais parafuso PITCANAL 5.08 mm
H3 – Tabela: Especificações elétricas e mecânicas
| Item | Especificação típica |
|---|---|
| Tipo de conector | DB37 macho/fêmea (37 vias) |
| Passo de terminais | 5.08 mm (PITCANAL) |
| Tipo de terminais | Parafuso (bornes de latão niquelado) |
| Material da placa | FR-4 (PCB) ou suporte metálico isolado |
| Tensão nominal | 300 V DC/AC (verificar variante) |
| Corrente máxima por terminal | 5–10 A (dependendo da bitola do condutor) |
| Isolamento | 1 kV/1 min (provável, conferir ficha técnica) |
| Dimensões | Compatível com padrão de módulo DB37 (ver desenho) |
| Peso | 20–120 g (varia com construção) |
| Fixação | Parafusos para rack/painel e guia para módulo DB37 |
H3 – Condições ambientais, certificações e compatibilidade
Faixas típicas de operação: -20 °C a +70 °C; armazenamento: -40 °C a +85 °C. Grau de proteção depende do painel; a placa por si só não é selada (IP20 em configuração típica). Acabamento dos terminais em níquel ou estanho garante resistência à corrosão. Certificações elétricas dependem do conjunto (p. ex. UL, CE) — verificar marcação no produto ICP DAS.
Compatibilidade mecânica: projetada para encaixar em módulos ICP DAS com DB37 e racks convencionais de I/O. Atenção às dimensões de recuo e às distâncias de isolamento entre pinos para aplicações de alta tensão. Em aplicações médicas ou críticas, considerar normas específicas como IEC 60601-1 (compatibilidade eletromédica) se houver interface com equipamentos sensíveis.
Documentação recomendada: solicitar desenho dimensional (CAD), curva de derating de corrente por temperatura e ficha técnica do fabricante para verificação de conformidade com IEC/EN 62368-1 onde aplicável a equipamentos que contenham a placa.
Importância, benefícios e diferenciais do Placa DB37 para terminais parafuso PITCANAL 5.08 mm
A principal vantagem é a robustez dos terminais parafuso com passo 5.08 mm, que permite uso de condutores mais grossos e maior área de contato, reduzindo aquecimento e risco de falsos contatos. Isso é crítico em ambientes industriais onde vibração, temperatura e ciclos de manutenção são constantes. A padronização melhora eficiência de serviços e controle de estoque de peças.
Outro benefício é a facilidade de manutenção: usando um conector DB37, todo o cabo de campo pode ser desconectado rapidamente para permitir substituição do módulo sem necessidade de desparafusar cada ponto. Isso reduz MTTR e melhora disponibilidade do sistema — métricas valiosas em contratos de utilities e plantas industriais. Além disso, facilita testes de bancada e diagnósticos em campo.
Diferenciais ICP DAS: a integração mecânica e documentação de mapeamento de pinos fornecida pela ICP DAS facilita a configuração e minimiza erros de engenharia. A compatibilidade com módulos ICP DAS e as opções de acabamento robusto tornam a solução adequada para aplicações exigentes de IIoT e Indústria 4.0.
Guia prático de uso: Como montar e fiação da placa DB37 (passo a passo)
Antes da montagem, desligue todas as fontes e siga procedimentos de bloqueio/etiquetagem (LOTO). Verifique compatibilidade do conector DB37 (macho/fêmea) e confirme o mapeamento de pinos com a documentação do módulo. Separe ferramentas, etiquetas e materiais de identificação para padronizar terminal por terminal.
Procedimento físico: monte a placa no suporte do painel usando parafusos recomendados; conecte o conector DB37 ao módulo até travamento; organize a fiação em canaletas e use abraçadeiras para alívio de tração. Certifique-se da polaridade e integridade do pinos conforme o mapeamento e mantenha blindagem dos cabos de sinais analógicos ligada ao ponto de aterramento correto.
Checagem final antes de energizar: faça testes de continuidade, isolamento entre canais e teste de resistência de contato. Registre torque aplicado em cada terminal e compare com valores recomendados; realize teste funcional com fonte limitada e supervisione alarmes iniciais no SCADA.
H3 – Preparação e ferramentas recomendadas
Ferramentas essenciais: chave dinamométrica pequena (0.5–0.6 N·m), alicates decapadores, multímetro True RMS, pinça para identificação de fios, etiquetadora. Recomenda-se o uso de terminais ferrule para condutores sólidos/estripados para garantir contato uniforme e reduzir risco de fios danificados.
Materiais auxiliares: fita para identificação, abraçadeiras resistentes à temperatura, canaletas para roteamento, massa ou gel de conexão para ambientes corrosivos se necessário. Use luvas e EPIs apropriados e siga normas de segurança elétrica.
Torque recomendado: para bornes 5.08 mm típicos, 0.5–0.6 N·m; confirme na ficha técnica. Torque inadequado é causa comum de aquecimento e falhas intermitentes.
H3 – Passo a passo de montagem e conexão elétrica
1) Fixe a placa e verifique alinhamento com o conector DB37. 2) Conecte o DB37 ao módulo garantindo travamento mecânico. 3) Conecte fios identificados e com ferrules nos bornes; aplique torque adequado. 4) Execute testes de continuidade e isolamento. 5) Energize com supervisão e valide sinais no SCADA/PLC.
Checklist de segurança e documentação: registre número de série do módulo, versão da placa, mapeamento de pinos e fotos antes/depois para controle de manutenção.
H3 – Checklist de testes pós-instalação
- Teste de continuidade entre conector DB37 e respectivo terminal de parafuso.
- Resistência de contato em cada terminal (valores esperados próximos a zero ohms).
- Teste de isolamento entre canais e terra com megômetro quando aplicável.
- Verificação funcional dos sinais no PLC/SCADA (leitura/escrita).
- Teste de carga limitada e verificação térmica inicial sob carga.
Documente resultados e mantenha registros para auditoria e garantia.
Configuração e integração com sistemas SCADA/IIoT usando placa DB37 para terminais parafuso PITCANAL 5.08 mm
Para mapear sinais físicos à lógica do PLC/RTU, mantenha uma planilha padrão com colunas: pino DB37, terminal PITCANAL, descrição do sinal, tipo (DI/DO/AI/AO), escala e filtros. Padronize nomenclatura entre elétrica e automação para evitar ambiguidades em comissionamento e manutenção. Essa disciplina reduz erros humanos e acelera integração SCADA.
Melhores práticas de topologia: agrupe sinais por função e mantenha alimentações e terras segregadas quando necessário para reduzir ruído. Para sinais analógicos, use malha de terra única e blindagem contínua. Configure filtros e calibrações no PLC/RTU e registre offsets para manutenção preditiva.
Protocolos e gateways: a integração típica é via Modbus RTU/TCP, OPC UA ou gateways específicos ICP DAS; verifique compatibilidade de drivers e versões de firmware dos módulos. Para segurança, implemente VLANs, firewall industrial e regras de controle de acesso, além de backups de configuração.
H3 – Mapear pinos DB37 para pontos lógicos do PLC/RTU
Crie um diagrama unifilar ligando cada pino DB37 ao endereço lógico do PLC (ex.: DI1001 = DB37 pin 1). Utilize tabelas que incluam tipo de sinal, ranges e tratamentos (filtro, debounce). Documente qualquer inversão de nível ou condicionamento de sinal (ex.: resistência de pull-up/pull-down).
Padronize legenda e numeração em etiquetas físicas e esquemas elétricos. Isso ajuda equipes de manutenção e reduz tempo de diagnóstico.
H3 – Protocolos, drivers e gateways recomendados
Para bancos de E/S conectados via DB37, gateways Modbus RTU/TCP e conversores Ethernet são comuns; ICP DAS oferece módulos com suporte a Modbus e OPC. Em projetos IIoT, OPC UA e MQTT com bridges seguras permitem envio de telemetria para plataformas de analytics. Verifique requisitos de latência e determinismo para controle crítico.
Implemente atualizações de firmware testadas em bancada e mantenha imagens de rollback; registre versões de driver no CMDB do projeto.
Exemplos práticos de uso: estudos de caso e diagramas funcionais
Caso 1 — Painel de E/S digital: um painel modular com módulos digitais ICP DAS conectados por DB37 a placas com parafuso 5.08 mm; solução permite desconexão rápida para manutenção sem abrir todos os fios. Benefício: redução de MTTR em inspeções programadas.
Caso 2 — Banco de sensores analógicos: sensores de temperatura e pressão conectados via ferrules a terminais 5.08 mm; blindagem e aterramento corretos garantem leitura estável em SCADA. Atenção ao isolamento e calibragem de entradas analógicas.
Caso 3 — Retrofit de interface: adaptação de módulo antigo para módulos ICP DAS modernos usando placa DB37 como interface mecânica; reduz custo de refiação e tempo de parada. Antes do retrofit, validar compatibilidade de níveis e filtros.
Diagramas funcionais: documente fluxos de sinais, roteamento de blindagens e ligações de terra; planilhas e modelos CAD aceleram replicação em múltiplos painéis.
Comparação técnica com produtos similares da ICP DAS
A ICP DAS oferece variantes com diferentes passos (ex.: 3.81 mm, 5.08 mm) e tipos de terminais (parafuso, mola/press-fit). A escolha depende de densidade de canais, facilidade de manutenção e tipo de cabo. A DB37 5.08 mm é um equilíbrio entre densidade e robustez.
Vantagens do DB37 5.08 mm: facilidade de uso com ferrules, maior capacidade de corrente e torque mais tolerante; ideal para aplicações industriais com condutores maiores. Em contrapartida, placas com passo menor são preferíveis quando a densidade é crítica e espaço limitado.
Considere também placas com bornes removíveis ou blocos de terminais isolados para aplicação com vibração extrema ou necessidade de trocas frequentes; em alguns casos, conectores tipo screwless (mola) aceleram montagem mas têm limitações de corrente.
H3 – Vantagens relativas (quando escolher DB37 vs opções alternativas)
Escolha DB37 5.08 mm quando se prioriza manutenção rápida, uso de condutores maiores e robustez mecânica. Opte por passos menores quando painel tiver restrição de espaço ou exige maior densidade por módulo. Considere bornes removíveis quando necessidade de troca de painel sem ferramenta for crítica.
H3 – Limitações e cenários onde outra placa é mais indicada
Evite DB37 5.08 mm quando for necessário acomodar muitas vias em espaço reduzido (por exemplo painéis de telecom com centenas de sinais). Para sinais de alta precisão ou baixa tensão, pode ser preferível bornes com isolamento extra ou placas com filtros integrados.
Erros comuns, armadilhas de projeto e dicas de troubleshooting da placa DB37
Erros comuns: torque incorreto nos bornes, mistura de sinais analógicos e digitais sem segregação, aterramento inadequado e ausência de ferrules em condutores finos. Essas falhas causam leituras erráticas e aquecimento. Padronize procedimentos para evitar retrabalhos.
Armadilhas de projeto: ignorar o derating de corrente por temperatura do painel e falta de espaço para dissipação térmica. Avalie tactile e mecânica de travamento do DB37 para evitar desconexões por vibração. Inclua folgas mecânicas no desenho do painel.
Dicas de troubleshooting: verificar continuidade e resistência de contato, testar com carga limitada, inspecionar visualmente ferrules e fios soltos. Use termografia para detectar aquecimento anômalo em terminais sob carga.
Boas práticas de segurança, manutenção e certificações aplicáveis
Sempre realize procedimentos LOTO antes de intervir; use EPIs e ferramentas isoladas. Realize inspeções periódicas para verificar torque, corrosão e integridade de ferrules. Documente intervenções em histórico de manutenção.
Manutenção preventiva: apertos programados, limpeza de contatos em ambientes poluídos e substituição de ferrules danificadas. Em contratos de manutenção, insira checagens de mapeamento e testes funcionais regulares.
Certificações: verificar se o conjunto atende a normas como IEC/EN 62368-1 para segurança de produto eletrônico e, quando aplicável, normas setoriais. Em aplicações críticas, validar conformidade com normas locais e requisitos de setor.
ROI e impacto operacional: Benefícios medidos ao adotar a placa DB37
A adoção reduz tempo de fiação e comissionamento, diminuindo custos iniciais de instalação e custos recorrentes de manutenção. Indicadores típicos: redução de MTTR em 30–50%, tempo de fiação por painel reduzido em até 40% dependendo do layout. Esses ganhos traduzem-se em maior disponibilidade operacional.
Padronização facilita treinamento, inventário e substituição de módulos com menor risco de erro humano. Em contratos com SLA de disponibilidade, ganhos em MTTR e previsibilidade de manutenção podem justificar o investimento inicial em hardware padronizado.
Para justificar compra, modele custos de intervenção (horas-homem, parada de produção) versus custo do kit DB37 e tempo reduzido por manutenção; inclua risco de falhas e custo evitado por problemas de contato.
Conclusão e chamada para ação — Solicite mais informações ou cotação
Resumo: a Placa DB37 para terminais parafuso PITCANAL 5.08 mm da ICP DAS oferece uma solução prática, robusta e padronizada para interconexão de módulos DB37 em painéis industriais. Ela reduz MTTR, facilita manutenção e melhora a confiabilidade elétrica. Para aplicações que exigem essa robustez, a série Placa DB37 da ICP DAS é a solução ideal. Confira as especificações na página do produto e solicite cotação.
Entre em contato com sua equipe técnica LRI para avaliar compatibilidade com seu projeto, solicitar desenhos CAD e fichas técnicas. Para especificações e aquisição veja a página: https://www.lri.com.br/aquisicao-de-dados/placa-db37-para-terminais-parafuso-pitcanais-5-08-mm. Para opções de módulos e integrações ICP DAS consulte também a seção de aquisição de dados: https://www.lri.com.br/aquisicao-de-dados/.
Interaja com este conteúdo: deixe perguntas nos comentários, descreva seu caso de uso e solicite exemplos de mapeamento ou modelos CAD. Para artigos complementares sobre padronização de painéis e integração IIoT, visite: https://blog.lri.com.br/ e https://blog.lri.com.br/industrial-iot-scada
Perspectivas futuras e aplicações estratégicas para o Placa DB37 para terminais parafuso PITCANAL 5.08 mm
Tendências apontam para maior modularidade e plug-and-play em painéis IIoT; placas como a DB37 continuarão relevantes por oferecerem ponte entre módulos inteligentes e fiação tradicional. A padronização física facilita rollouts em fábricas conectadas e atualizações incrementais de hardware. Espera-se maior integração com diagnósticos embarcados para detectar falhas de contato automaticamente.
Em roadmaps de adoção, recomenda-se planejar pads para identificação automática (RFID/NFC) e documentação digital do mapeamento de pinos para acelerar comissionamento. A convergência entre sistemas OT e IT aumenta demanda por hardware documentado e compatível com protocolos como OPC UA e MQTT.
Recomenda-se que engenheiros considerem a placa DB37 como parte de uma estratégia de padronização de painéis, com ênfase em documentação, testes automatizados e governança de firmware para alcançar os benefícios completos de IIoT/Indústria 4.0.
Incentivo à interação: comente abaixo suas dúvidas técnicas, compartilhe desafios reais em projetos e solicite exemplos de checklist ou diagramas de fiação que podemos disponibilizar.
