Módulo CANopen Slave Analógico e Digital Isolado

Leandro Roisenberg

Introdução

O módulo CANopen Slave Analógico/Isolado ICP DAS é uma solução compacta para aquisição de dados, integração CANopen e isolamento galvânico entre sinais e barramento de campo. Neste artigo técnico apresento funções, aplicações, especificações elétricas, guias de instalação e estratégias de integração em SCADA e IIoT, com foco em engenheiros de automação, integradores de sistemas e profissionais de TI industrial. Desde o primeiro parágrafo uso termos-chave como módulo CANopen, aquisição de dados, I/O isolado e IIoT para otimização semântica e clareza técnica.

A discussão inclui referências normativas relevantes (por exemplo, IEC/EN 62368-1, IEC 61000‑6‑2/4 de EMC e menções comparativas à IEC 60601‑1 quando aplicável a requisitos de segurança elétrica), além de conceitos como MTBF, Fator de Potência (PFC) e técnicas de mitigação de ruído em ambientes industriais. O objetivo é prover um documento de referência prático e verificável, com tabelas, listas de verificação e exemplos de mapeamento CANopen (PDO/SDO). Para aprofundamento técnico, consulte outros artigos em nosso blog técnico: https://blog.lri.com.br/ e Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/.

Este conteúdo prioriza concisão técnica e aplicabilidade em projetos reais: apresento checklists, exemplos de fiação, configuração de NODE ID/baudrate, e estratégias de integração a gateways MQTT/OPC UA para soluções de Indústria 4.0. Ao final, convoco leitores a comentar dúvidas e compartilhar casos práticos para enriquecer a discussão.

Introdução ao módulo CANopen Slave Analógico/Isolado da ICP DAS

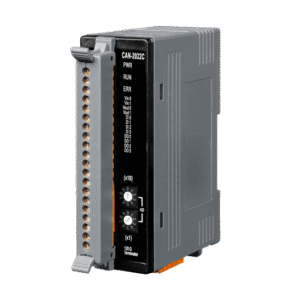

O módulo CANopen Slave Analógico/Isolado da ICP DAS é um dispositivo de I/O remoto que combina 2 entradas analógicas isoladas, 2 saídas digitais isoladas, 4 entradas digitais e 4 saídas digitais, projetado para montagem em trilho DIN e integração direta em redes CANopen (CiA 301). Sua função primária é converter sinais analógicos e digitais de campo em objetos CANopen acessíveis por PLCs, gateways e hosts SCADA.

Este equipamento é indicado quando há necessidade de isolamento galvânico entre sensores e o barramento de controle, reduzindo interferências eletromagnéticas e protegendo sistemas contra transientes. Escolhe‑se este módulo quando se busca robustez em ambientes ruidosos, compatibilidade CANopen e baixo custo total de propriedade (TCO) para aplicações distribuídas.

A arquitetura interna normalmente inclui conversores A/D com resolução de 16 bits, condicionamento de sinais para entradas de tensão/corrente, drivers de saída com proteção contra curto‑circuito e uma pilha CANopen que suporta PDOs, SDOs e serviços de diagnóstico. Esses recursos facilitam integração rápida e mapeamento determinístico de sinais em sistemas industriais.

Principais aplicações e setores atendidos pelo módulo

O módulo atende a setores como automação industrial, tratamento de água e esgoto, utilities (energia), indústria alimentar e OEMs que precisam distribuir pontos de I/O com isolamento. Em fábricas, ele coleta sinais de sensores de temperatura, pressão e nível; em utilities, monitora medidores e alarmes; em OEMs, integra painéis compactos com comunicações CANopen.

Em cenários IIoT e Indústria 4.0, o dispositivo atua como ponto de borda (edge) para sensores analógicos, permitindo historização local ou via gateway para plataformas na nuvem. A presença de I/O isolado garante que medições sensíveis não sejam corrompidas por loops de terra ou surtos, requisito comum em plantas industriais com motores e inversores.

Além disso, o módulo é valioso em retrofit de painéis antigos: com pouca fiação adicional e suporte CANopen, substitui longas linhas de cabeamento analógico por um barramento robusto, reduzindo custo e tempo de instalação.

Aplicações industriais típicas

Em plantas de água, o módulo adquire sinais de transmissores 4‑20 mA e aciona alarmes/disjuntores digitais, garantindo isolamento entre sensores de campo e sistema de controle. A coleta local reduz latência e parques de I/O centralizados.

Em linhas de produção, é usado para monitoramento de sensores analógicos de qualidade do processo (pH, condutividade) e para acionamento de válvulas e relés digitais. A integração CANopen simplifica a lógica de controle distribuído e melhora a modularidade do painel.

Em aplicações de energia, o módulo mede tensões e correntes auxiliares, reportando estados de alarmes e permitindo automação de proteções locais. O isolamento evita que transientes se propaguem para o barramento de controle.

Setores críticos e exigências regulamentares

Setores como utilities e farmacêutico exigem conformidade com normas de EMC e segurança; por isso modules devem seguir IEC 61000‑6‑2/4 (imunidade/emissão industrial) e padrões de segurança como IEC/EN 62368‑1. Em aplicações médicas, referências como IEC 60601‑1 ajudam a entender requisitos mais rígidos, mesmo que o módulo não seja voltado diretamente a equipamentos médico‑hospitalares.

Requisitos de grau de proteção (IP), temperatura de operação e durabilidade (MTBF) devem ser avaliados pelo especificador. A escolha de módulos com isolamento por canal e proteção contra surtos é mandatória em ambientes com alto ruído elétrico.

Além disso, a rastreabilidade e a documentação técnica (declarações de conformidade CE, RoHS e relatórios EMC) são essenciais para aprovações em grandes projetos e licitações públicas.

Especificações técnicas detalhadas do produto

A tabela abaixo resume especificações típicas do módulo CANopen Slave Analógico/Isolado da ICP DAS. Valores representam parâmetros usualmente fornecidos pelo fabricante; verifique ficha técnica para certificações e tolerâncias finais.

Item Especificação típica
Entradas analógicas 2 canais isolados, ±10 V / 0–10 V / 0–20 mA
Resolução ADC 16 bits
Taxa de amostragem até 10–50 SPS por canal (configurável)
Entradas digitais 4 canais (TTL/PNP/NPN selecionável)
Saídas digitais 4 canais (relé/OC) + 2 saídas digitais isoladas
Isolamento galvanic 2500–3000 Vrms entre I/O e CAN
Comunicação CANopen CiA 301, PDO/SDO, NMT, LSS
Alimentação 10–30 VDC nominal
Consumo < 2 W típico
Temperatura -25 °C a +75 °C
Dimensões trilho DIN 17.5/35 mm (varia por modelo)
Certificações CE, RoHS, EMC IEC 61000‑6‑2/4

Entradas e saídas: parâmetros elétricos e formatos

As entradas analógicas suportam tensões e correntes padrão (±10 V, 0–10 V, 0–20 mA) com impedância de entrada típica de 100 kΩ para tensão e shunt de 250 Ω para 20 mA. A precisão típica é melhor que ±0.1% em faixa inteira; deriva térmica e linearidade devem ser consultadas na ficha técnica.

O mapeamento CANopen expõe cada entrada analógica como objeto SDO e, para desempenho, pode ser empacotado em PDOs (TPDO/RPDO) com mapeamento configurável. Saídas digitais suportam proteção contra curto e podem ser configuradas como relés ou transistorais conforme modelo.

Parâmetros importantes para especificação: CMRR (rejeição de modo comum), tempo de subida/descida das saídas, limiar de entrada digital e debounce configurável para filtragem de ruído. Estes definem a robustez em ambientes industriais com muitos transientes.

Isolamento, proteção e ambiente operacional

O isolamento galvânico (tipicamente 2.5–3.0 kVrms) separa canais de medição e barramento CAN, prevenindo loops de terra e danos por surtos. Para ambientes com descargas atmosféricas frequentes, recomendo usar supressores externos e blocos de terminal com proteção adicional.

Proteções internas incluem varistores e supressores de transiente, e as saídas digitais costumam ter fusíveis e detecção de sobrecorrente. Faixa de temperatura de operação até +75 °C e classificação de vibração/choque devem ser avaliadas para montagem em ambientes severos.

Para conformidade, verifique relatórios EMC e testes de isolamento do lote; recomenda‑se seguir práticas de cabeamento (twisted pair para CAN, terminação 120 Ω) e aterramento conforme normas do setor para maximizar imunidade.

Importância, benefícios e diferenciais do módulo

O módulo oferece redução de fiação, menor custo de manutenção e melhoria na confiabilidade do sistema por meio do isolamento galvânico. Ao consolidar sinais locais em um barramento CANopen, diminui‑se pontos de falha e facilita‑se expansões futuras.

Medidas de benefício: redução no tempo de instalação (até 50% em retrofit), diminuição do cabo de sinal analógico e maior imunidade a ruído, traduzindo‑se em leituras mais estáveis e menor número de alarmes falsos. O MTBF superior (tipicamente > 300k–500k horas) aumenta disponibilidade operacional.

Diferenciais técnicos incluem compatibilidade CANopen completa (PDO, SDO, LSS), isolamento por canal, dimensionamento compacto e suporte a várias configurações de I/O. Comercialmente, isso reduz TCO e oferece economia de espaço em painéis.

Benefícios operacionais e de confiabilidade

A presença de isolamento reduz a necessidade de condicionadores de sinal separados e elimina loops de terra, melhorando a qualidade da medição. A configuração via SDO e mapeamento PDO permite atualizações online sem interrupção de processo.

Em manutenção, diagnósticos remotos via objetos CANopen permitem identificar falhas de I/O ou condições de sobrecorrente rapidamente, reduzindo MTTR. A modularidade facilita substituição hot-swap em redes bem projetadas.

Além disso, a interoperabilidade com gateways OPC UA/MQTT facilita integração com plataformas de analítica e manutenção preditiva, suportando iniciativas de Indústria 4.0.

Diferenciais técnicos e comerciais

Isolamento por canal, em vez de isolamento global, é um diferencial que protege cada sensor individualmente. Suporte completo a CiA 301 e serviços de diagnóstico CANopen aumenta interoperabilidade com PLCs e controladores de diferentes fabricantes.

Dimensões DIN‑rail e pinout padrão aceleram a adoção em painéis e unidades OEM. Comercialmente, modelos com certificações EMC e documentação técnica tornam o módulo atraente para projetos públicos e privados.

A integração nativa com ferramentas de configuração CANopen e utilitários de calibração reduz tempo de engenharia e custos de comissionamento.

Guia prático de instalação e uso do módulo

Antes de instalar, verifique integridade mecânica e documentação técnica do lote. Confirme tensão de alimentação (10–30 VDC), estado do barramento CAN e terminação adequada. Separe sinais de potência e áudio/metrônomo para minimizar interferência.

Instalação física: fixe o módulo em trilho DIN com espaço para ventilação e passagem de cabos; use blocos de terminais adequados e identifique polaridades e terra. Implementar terminação de rede CAN (120 Ω) nos extremos e usar cabo CAN twisted‑pair blindado em ambientes ruidosos.

Após alimentação, configure NODE ID e baudrate via interruptores / SDO; siga checklist de pré‑instalação e verificação funcional antes de integrar ao sistema de controle.

Checklist pré-instalação e segurança

  • Verificar documentação, etiqueta e versão de firmware do módulo.
  • Ferramentas: multímetro, scanner CANopen, chave de fenda isolada, EPIs.
  • Segurança: desligar alimentação de painel, usar EPI, checar aterramento e referências de potencial.

Confirme ausência de tensão nos bornes de I/O antes de conectar sensores e relés. Ao trabalhar com cargas indutivas, adicione diodos de roda livre e supressores conforme especificado para proteger saídas.

Por fim, registre NODE ID e baudrate em documentação do projeto para evitar conflitos na rede CAN.

Conexões elétricas: entrada analógica e saídas digitais (exemplos)

  • Entradas tensão: conectar +Vin ao terminal de entrada e GND ao terra de sinal; use cabo trançado e blindagem aterrada em apenas uma extremidade.
  • Entrada corrente 4–20 mA: colocar shunt de 250 Ω (interno/externo) e verificar polaridade; calibrar via SDO se necessário.
  • Saídas digitais: relés (potência) ou OC (lógica); use proteção contra curto e filtro RC em cargas indutivas.

Exemplo prático: medidor de nível 4–20 mA → entrada AI1 (shunt 250 Ω) → SDO para escalar valor bruto em engenharia (m³). Saída digital DO1 controla indicador de alto nível via relé.

Configuração CANopen: NODE ID, baudrate, PDO/SDO e mapeamento

Defina NODE ID (1–127) e baudrate (10 kbps–1 Mbps) conforme topologia e distância. Use LSS para configuração remota quando disponível. Mapeie entradas analógicas em TPDOs para publicação periódica e configure alarmes via SDO.

Objetos SDO permitem parametrizar offsets, escalas e filtros; PDOs devem ser configurados para mensagens de tempo determinístico com COB‑ID apropriado. Use PDOs transmitidos por evento para sinais críticos e PDOs cíclicos para telemetria de processo.

Documente mapping: por exemplo, TPDO1 = AI1(16bit) + AI2(16bit); RPDO1 = DO1 + DO2. Teste com ferramenta de escaneamento CANopen antes de colocar em produção.

Testes, calibração e validação funcional

Procedimentos de teste: verifique continuidade, isolamento com megômetro (quando aplicável), leituras de escala em múltiplos pontos e testes de saída com cargas conhecidas. Calibração pode ser feita em campo via SDO, comparando com padrão de referência.

Valide o comportamento sob condições reais de ruído e temperatura; execute testes de EMC if necessário. Registre valores de offset e ganho após comissionamento para histórico de manutenção.

Utilize logs CAN para verificar perda de PDOs, frames com erro e tempo de retransmissão; corrija terminação e topologia se houver pacotes perdidos.

Manutenção preventiva e resolução de problemas

Inspeções periódicas: verificação de bornes, torque de conexão, limpeza de trilho DIN, revisão de firmware. Testes de integridade de I/O e verificação de valores em zero/campo ajudam a detectar drift ou falha de canal.

Diagnóstico rápido: se leituras flutuam, cheque aterramento e CMRR; para perda de comunicação, verifique terminação e cabos; para falhas de saída, investigue proteção por sobrecorrente. Atualize firmware conforme recomendações do fabricante.

Mantenha um registro de logs CAN e eventos de alarme para análise de tendências e manutenção preditiva.

Integração com SCADA e plataformas IIoT

Para integrar em SCADA, exponha cada canal como tag com taxa de amostragem adequada e deadband para reduzir tráfego. Mapear sinais críticos em PDOs com prioridade garante determinismo e evita congestionamento.

Em topologias IIoT, utilize gateways CANopen→MQTT/OPC UA para enviar dados a historians e clouds. Configure compressão, batching e QoS para minimizar consumo de banda e custos de cloud storage.

A segurança inclui segmentação de rede, VPNs para acesso remoto e autenticação em gateways; dados críticos devem seguir políticas de integridade e criptografia quando atravessam redes corporativas.

Arquitetura de integração com SCADA (exigências de dados e mapeamento)

Defina tags com nomenclatura padrão (e.g., SITE/AREA/PANEL/AI1) e especifique taxa e alarme. Use PDOs para atualizações rápidas e SDOs para parâmetros e diagnósticos. Implementar deadbands evita “chattering” e excesso de alarmes.

Integre metadados como unidade, escala e tolerância para facilitar dashboards e cálculos em SCADA. Valide latência fim‑a‑fim para sinais de controle críticos.

Documente o DBC/EDS (Electronic Data Sheet) CANopen para que a equipe SCADA gere os mapeamentos automaticamente.

Conectividade IIoT: gateways, MQTT, historização e cloud

Gateways convertem PDOs/SDOs para protocolos modernos (MQTT, OPC UA). Configure tópicos MQTT estruturados e retenção de mensagens para alertas críticos. Historize leituras em bancos de dados temporais (PI, InfluxDB) para análises de manutenção preditiva.

Use edge computing para pré‑processar dados e reduzir tráfego (filtragem, agregação, compressão). Implante regras de alarmes locais para respostas rápidas sem depender da conectividade de nuvem.

Para integração com dashboards, ofereça endpoints REST/WS ou use brokers MQTT com autenticação TLS.

Segurança de rede e hardening operacional

Segmentação física e lógica (VLANs) separa redes de controle e TI. Habilite firewalls industriais, atualize firmware e aplique senhas fortes em gateways. Registre e monitore logs de eventos e comunicações CAN via concentradores seguros.

Implemente procedimentos de gestão de vulnerabilidades e políticas de backup de configuração. O hardening inclui desabilitar serviços não utilizados e manter inventário de dispositivos para resposta a incidentes.

Exemplos práticos de uso do módulo e estudos de caso

Caso 1 — Monitoramento de sensores analógicos em planta de água: o módulo coleta sinais 4–20 mA de transmissores de nível e pH, mapeando em PDOs cíclicos para SCADA. Resultado: redução de cabeamento e melhoria na precisão devido ao isolamento.

Caso 2 — Controle discreto de válvulas e alarmes em painel elétrico: saídas digitais isoladas controlam relés de comando e entradas digitais leem intertravamentos; lógica de segurança se beneficia do diagnóstico CANopen disponível em SDOs.

Caso 3 — Integração IIoT: gateway CANopen→MQTT publica métricas agregadas para plataforma na nuvem, permitindo dashboards e alertas por SMS/Email. Uso de edge compute reduz custos de banda e acelera respostas.

Esses exemplos destacam ganhos mensuráveis: redução do cabeamento, menor tempo de comissionamento e aumento da disponibilidade operacional.

Comparação técnica com produtos similares da ICP DAS e erros comuns

Comparando com módulos ICP DAS adjacentes, o diferencial deste modelo é o foco em I/O analógico isolado aliado a uma combinação balanceada de E/S discretas. Modelos alternativos podem oferecer mais canais ou protocolos (Modbus, Ethernet/IP) — escolha depende de requisitos de canais, latência e integração.

Tabela comparativa (exemplo simplificado):

Modelo AI DI/DO Isolamento Protocolo
Módulo CANopen (este) 2 4/6 2.5–3 kVrms CANopen
Modelo A (Ethernet) 4 8/8 2.5 kVrms Modbus/TCP
Modelo B (Modbus RTU) 2 4/4 2.0 kVrms Modbus RTU

Erros comuns: subdimensionar isolamento, mapear PDOs incorretamente (causando sobreposição de COB‑IDs), e falhas de aterramento. Evite mapeamento redundante de sinais em PDOs sem controle de prioridade.

Limitações técnicas: se precisar de alta taxa de amostragem (kS/s) ou centenas de canais, opte por módulos específicos de aquisição com conversores A/D de alta velocidade ou gateways com agregação.

Conclusão

O módulo CANopen Slave Analógico/Isolado da ICP DAS é uma solução robusta e versátil para projetos de automação que exigem isolamento, interoperabilidade CANopen e integração em arquiteturas IIoT. Ele reduz cabeamento, melhora imunidade a ruído e oferece flexibilidade via PDO/SDO para configurações e diagnósticos remotos. Para aplicações que exigem essa robustez, a série módulo CANopen Slave Analógico/Isolado da ICP Das é a solução ideal. Confira as especificações e solicite cotação: https://www.lri.com.br/aquisicao-de-dados/modulo-canopen-slave-analogio-isolado-2-entradas-e-2-saidas-digital-isoladas-4-entradas-e-4-saidas.

Se quiser avaliar alternativas ou módulos com mais canais ou protocolos distintos, visite nossa área de aquisição de dados: https://www.lri.com.br/aquisicao-de-dados/. Para leituras técnicas adicionais sobre IIoT e integração de campo, consulte outros artigos do blog: https://blog.lri.com.br/ e https://blog.lri.com.br/iiot-e-industria-4-0.

Incentivo você a comentar dúvidas, relatar cenários de aplicação ou pedir exemplos de mapeamento CANopen específicos para seu projeto. Pergunte abaixo para que possamos apoiar a especificação e o comissionamento do seu sistema.

Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
