Placa de Expansão: 3 Entradas Rtd, 4 Saídas Analógicas

Introdução

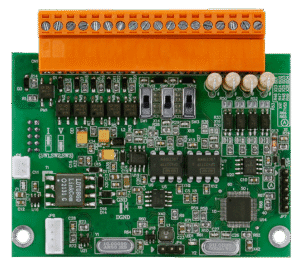

A placa de expansão ICP DAS com 3 entradas RTD, 4 saídas analógicas e 4 entradas digitais é um módulo de aquisição de dados projetado para integração em controladores industriais, PLCs e sistemas edge em arquiteturas IIoT. Este artigo técnico explica o funcionamento, especificações, aplicações e práticas de instalação para engenheiros de automação, integradores e compradores técnicos. Desde a leitura de sensores RTD até o acionamento analógico de atuadores, a placa agrega aquisição e controle em um único módulo compacto.

No primeiro parágrafo já usamos as palavras-chave principais: placa de expansão ICP DAS 3 entradas RTD 4 saídas analógicas 4 entradas digitais e termos secundários como aquisição de dados, RTD, saídas analógicas e entradas digitais. A seguir apresentamos definição técnica, especificações elétricas e mecânicas, integração com SCADA/IIoT e exemplos práticos, sempre com atenção a normas como IEC/EN 62368-1 (segurança de equipamentos de TI) e IEC 61010-1 (segurança de instrumentos de medição), além de recomendações EMC conforme IEC 61000.

O objetivo é oferecer conteúdo de alta credibilidade (E‑A‑T): dados técnicos, critérios de seleção (isolamento, resolução, linearização RTD, MTBF) e procedimentos práticos de comissionamento. Use este artigo como referência para avaliar a placa em projetos de automação industrial, utilities, energia e OEMs, e consulte a ficha técnica do fabricante antes da compra.

Introdução ao produto: visão geral do produto e conceito fundamental

O que é a Placa de Expansão ICP DAS?

A placa de expansão ICP DAS é um módulo de I/O que adiciona três canais para sensores RTD (Pt100/Pt1000), quatro saídas analógicas configuráveis (p. ex. 0–20 mA / ±10 V) e quatro entradas digitais de estado. Tecnicamente, atua como um dispositivo de condicionamento de sinal, conversão A/D e isolamento, permitindo que sinais de campo sejam digitalizados e encaminhados ao controlador ou gateway IIoT. Em muitas arquiteturas funciona como expansão plug‑in para racks modulares ou como cartão de I/O para controladores embarcados.

Os canais RTD fazem linearização e compensação automática para curvas ITS‑90, reduzindo a carga de processamento no PLC/SCADA. As saídas analógicas suportam calibração de ganho e offset, enquanto as entradas digitais aceitam tanto contatos secos quanto sinais de 24 VDC. O isolamento galvânico entre sinais de campo e comunicação protege contra transientes e loops de terra, importante em ambientes industriais com ruído eletromagnético.

No papel do sistema de aquisição de dados (DAQ), a placa reúne leituras de temperatura, estados discretos e sinais de controle analógico, disponibilizando-as via barramento do controlador ou protocolo de comunicação. Ela é uma peça chave em soluções de monitoramento de processos, controle PID distribuído e aquisição distribuída em planta.

Visão rápida das funcionalidades chave

A placa oferece suporte a RTD Pt100 / Pt1000, com faixa típica de medição de -200 a 850 °C, resolução até 0,01 °C e precisão nominal dependente do modelo (p. ex. ±0,1 °C a 0–100 °C). As quatro saídas analógicas podem ser configuradas como 0–20 mA, 4–20 mA ou ±10 V com resolução de 12 a 16 bits, dependendo do SKU. As entradas digitais aceitam sinais TTL/24 VDC ou contato seco, com filtragem de debounce e detecção de eventos.

Quanto a performance, espere taxas de amostragem por canal na faixa de 1–100 samples/s, dependendo de configuração e multiplexação. O isolamento típico é 2,5 kV rms entre canais e comunicação, e o MTBF segue práticas de projeto industrial (típico >100.000 horas), considerando componentes de grau industrial. Essas características tornam a placa adequada para ambientes exigentes e conformidade com normas de segurança e EMC.

Além das características elétricas, a placa costuma incluir LEDs de status para diagnóstico, possibilidade de saída de alarme e compatibilidade com software de aquisição. Ela também permite configurações de linearização e filtros digitais, essenciais para medições de temperatura estáveis em processos industriais.

Principais aplicações e setores atendidos pelo produto

Mapas setoriais e aplicações industriais

No setor petroquímico e óleo & gás, a placa é usada para monitoramento de temperatura de trocadores e tanques, onde RTDs garantem leituras precisas e robustas. Em utilities e geração de energia, converte medições de sensores térmicos em sinais analógicos para controle de válvulas e turbinas. Na manufatura e HVAC, é empregada para supervisão de fornos, estufas e sistemas de climatização com controle analógico de atuadores.

Em alimentos e bebidas, a precisão RTD é crítica para processos térmicos e rastreabilidade. Em OEMs e máquinas especiais, a placa simplifica a integração de sensores e atuadores, reduzindo o número de módulos necessários no rack e facilitando manutenção. Na automação predial e em data centers, as entradas digitais suportam alarmes e intertravamentos, enquanto as saídas analógicas comandam sistemas de controle de temperatura.

Para IIoT, a placa atua como um nó de borda (edge node) que pré‑processa sinais, aplica filtros e envia dados agregados via Modbus/OPC/ MQTT para plataformas de analytics. Isso reduz o tráfego de rede e melhora latência de controle em aplicações críticas.

Aplicações por setor: processos e casos típicos

Indústria química: controle de reação térmica com RTDs redundantes e saída analógica para válvula proporcional. Implementa‑se lógica de proteção quando desvios excedem thresholds, acionando entradas digitais para alarmes. Este exemplo ilustra como a placa une medição e atuação em malha semi‑fechada.

Utilities/energia: monitoramento de temperatura em transformadores com registro histórico para manutenção preditiva. Os RTDs fornecem dados em alta resolução, as saídas analógicas alimentam controladores de refrigeração e entradas digitais sinalizam condições de falha. A integração SCADA permite dashboards e alarmes baseados em limites.

HVAC e alimentos: controle de zonas térmicas por RTD, com saídas analógicas comandando resistências ou variadores e entradas digitais lendo status de sensores de porta/nível. A acurácia e linearização RTD garantem conformidade com normas de processo e qualidade.

Cenários de ROI e impacto operacional

A adoção reduz custos diretos através da consolidação de I/O, reduzindo número de módulos e cabos, além de diminuir tempo de engenharia e instalação. A precisão das leituras RTD e a estabilidade das saídas analógicas reduzem perdas por rejeitos e retrabalho em processos sensíveis à temperatura, como alimentos e químico. O ROI é frequentemente recuperado em 6–18 meses em projetos de retrofits.

Operacionalmente, a placa melhora disponibilidade por permitir diagnósticos embarcados (checa sensor aberto/curto, tolerâncias de circuito), o que facilita a manutenção preditiva e diminui MTTR. Dados de alta confiança suportam algoritmos de controle avançado e analytics, aumentando eficiência energética e vida útil de ativos.

Em projetos IIoT, a redução de dados brutos por pré‑processamento local reduz custos de conectividade e armazenamento em nuvem. Além disso, a padronização de I/O acelera replicação de soluções em múltiplas instalações, ampliando ganhos em escala para OEMs e integradores.

Especificações técnicas detalhadas da placa

Tabela de especificações elétricas e mecânicas

A seguir uma tabela resumida com especificações típicas; confirme a ficha técnica do modelo antes da compra.

Conectividade, protocolos e compatibilidade

A placa comunica com o sistema host via barramento proprietário do rack ou protocolos industriais como Modbus RTU/TCP e OPC UA quando usada com gateway. Para IIoT, é comum usar gateways que convertam Modbus para MQTT com TLS. O mapeamento de tags é direto: cada canal RTD e AO tem um endereço de registro Modbus configurável.

Compatibilidade típica com controladores: PLCs com slots de expansão ICP DAS, computadores industriais (IPC) com drivers e SDKs, e gateways IIoT da própria linha ICP/partners. Integração com SCADA é facilitada por suporte a OPC/Modbus e bibliotecas de leitura em C/C#/Python. Requisitos do host incluem porta série/ethernet e software de aquisição que suporte os protocolos citados.

Para questões de segurança e atualizações, verifique compatibilidade de firmware e políticas de atualização OTA via gateway, além de requisitos de certificação específicos do setor (p. ex. zoneamento em áreas classificadas).

Importância, benefícios e diferenciais do produto ICP DAS

Benefícios operacionais e de manutenção

A placa reduz tempo de diagnóstico graças a funções de auto‑teste (sensor aberto/curto, verificação de loop), LEDs de status e leitura de erros via protocolo. A modularidade facilita trocar apenas o módulo com falha, reduzindo custos de estoque de peças e tempo de parada. A alta precisão RTD diminui necessidade de calibrações frequentes.

Do ponto de vista de manutenção, a robustez térmica e o isolamento galvânico protegem contra surtos e correntes de fuga, minimizando falhas por ruído. A documentação técnica detalhada e bibliotecas de integração aceleram comissionamento e atualização de software, melhorando o TTM (time to market) em projetos OEM.

Operacionalmente, o ganho em qualidade de dados permite aplicar manutenção preditiva e análise de causa raiz com mais confiança, reduzindo falhas inesperadas e prolongando vida útil de equipamentos críticos.

Diferenciais técnicos e critérios de decisão

Diferenciais incluem suporte nativo a RTD com linearização ITS‑90, isolamento por canal, calibração por software, e flexibilidade nas saídas analógicas (múltiplas faixas). Critérios de seleção: número de canais necessários, resolução/precisão exigida, necessidade de isolamento, tipo de RTD (Pt100 vs Pt1000) e compatibilidade com protocolo do sistema.

Avalie MTBF, conformidade EMC e certificações (IEC/EN 62368‑1 para segurança de equipamento de TI, IEC 61010 para instrumentos), disponibilidade de suporte técnico e facilidade de integração com SCADA/IIoT. Para instalações em áreas com riscos de explosão, verifique versões com certificação ATEX/IECEx se aplicável.

A escolha também deve considerar requisitos de latência e taxa de amostragem para loops de controle críticos, e a facilidade de substituição em campo para reduzir MTTR.

Guia prático de instalação e uso: Como configurar a placa

Preparação e requisitos de hardware

Antes de instalar, confirme ambientes operacionais e compatibilidade do rack/host. Reúna ferramentas: chaves isoladas, multímetro, fonte DC estável (10–30 VDC), cabos blindados para RTD e pares trançados para sinais analógicos. Verifique procedimentos de bloqueio/etiquetagem (LOTO) e política de segurança elétrica local.

Documente o mapeamento de canais e etiquetas para evitar erros de cabeamento. Tenha à mão a folha de dados (datasheet) do modelo para parâmetros de jumpers/terminações. Considere cabo de comunicação com par trançado blindado e aterramento adequado para minimizar interferência EMC.

Faça um checklist pré‑energização: cabos conectados corretamente, jumpers de configuração posicionados, aterramento do módulo e verificação de integridade do isolamento.

Passo a passo de instalação física

1) Desenergize o barramento ou equipamento anfitrião antes de inserir a placa.
2) Insira o módulo no slot correspondente, assegurando travamento mecânico e contato correto com o conector do rack.
3) Conecte RTDs com pares trançados e blindagem, observando polaridade e compensação de cabo; use terminais apropriados para saídas analógicas.

Aterre a blindagem dos cabos em um único ponto próximo ao módulo para evitar loops de terra. Evite passar cabos de sinal próximos a fontes de alta corrente ou inversores de frequência sem separação física.

Configuração de entradas RTD, saídas analógicas e entradas digitais

Para RTD, selecione o tipo (Pt100/Pt1000) e o modo de 2/3/4 fios, configure a linearização ITS‑90 e ajuste o filtro digital para reduzir ruído sem comprometer tempo de resposta. Para saídas analógicas, selecione a faixa (0–20 mA / ±10 V), calibração de zero e span, e defina a taxa de atualização.

Entradas digitais: configure debounce (p.ex. 10–50 ms), polaridade e modo de leitura (evento/estado). Documente endereçamento Modbus ou tags OPC correspondentes aos canais.

Sempre salve configurações em memória não volátil e registre versão de firmware. Realize testes em bancada antes de colocar em serviço.

Testes funcionais e comissionamento

Execute testes de continuidade e isolamento com multímetro antes de energizar. Em seguida, aplique sinais de referência (calibradores RTD, simuladores de corrente/tensão) para verificar linearidade e precisão. Confirme resposta das saídas analógicas a comandos do host e verifique tempos de atualização.

Implemente testes de falha: desconectar RTD para validar detecção de sensor aberto, curto‑circuitar saída para verificar proteção. Teste comportamento em condições reais de ruído, verificando que filtros e isolamento mantêm medições estáveis.

Registre resultados de comissionamento, inclua certificados de calibração se necessário e entregue documentação para operação e manutenção.

Integração com sistemas SCADA e IIoT: estratégias e melhores práticas

Protocolos suportados e mapeamento de dados (Modbus/OPC/MQTT)

A placa expõe cada canal como registros Modbus configuráveis (holding/input). Use endereçamento consistente e documentação de mapeamento para evitar conflito de tags. Para SCADA tradicional, OPC UA/Gateway converte Modbus em nós OPC com meta‑dados (unidades, alarmes). Para IIoT, converter para MQTT com payloads JSON e TLS é prática comum.

Para minimizar latência e consumo de banda, realize agregação/filtragem no edge: enviar médias, máximos e eventos em vez de amostras brutas quando possível. Mapeie tags com nomenclatura padronizada (asset.channel.parameter) para facilitar integração com analytics.

Implemente heartbeat e watchdog em comunicação para garantir detecção rápida de perda de conectividade. Documente as escalas de engenharia (EU) e alarmes para cada tag.

Arquitetura de integração e fluxo de dados

Topologias típicas: edge (placa) → gateway / PLC → SCADA local → historian → nuvem analytics. Para aplicações críticas, recomendo arquitetura redundante com replicação de dados e failover. Defina requisitos de latência: controle em malha costuma exigir <100 ms, enquanto monitoramento pode tolerar segundos a minutos.

Use gateways que suportem filtragem e compressão para reduzir tráfego, e mantenha políticas de retenção de dados no historian para equilibrar custo e histórico analítico. Registre metadados de diagnóstico para facilitar root cause analysis.

Considere segmentação de rede (VLANs) e DMZ para separar dados operacionais de TI corporativa, protegendo ativos industriais.

Segurança, gerenciamento remoto e atualizações

Aplique hardening: controle de acesso por ACL, uso de TLS para MQTT/HTTPS, e políticas de firmware assinado para evitar tampering. Habilite autenticação forte nos gateways e registre logs de acesso e eventos. Planeje janelas de manutenção para atualizações e teste firmware em bancada antes de produção.

Implementar VPNs de administração e monitoramento em tempo real reduz risco de acesso indevido. Mantenha procedimentos para rollback de firmware e backups de configuração.

Realize pentests periódicos e revise políticas de segurança em conformidade com normas como IEC 62443 para segurança de sistemas industriais.

Exemplos práticos de uso do produto em aplicações reais

Exemplo 1 — Monitoramento de temperatura com RTDs e controle analógico

Cenário: forno industrial com três zonas de aquecimento. Cada zona tem RTD conectado à placa; as saídas analógicas comandam válvulas modulantes ou variadores. A placa fornece leituras em alta resolução para o controlador PID, que ajusta saídas para manter setpoints com precisão.

A linearização ITS‑90 e compensação de cabo garantem que leituras reflitam temperatura real do processo. Em caso de falha de RTD, a placa sinaliza entrada digital para entrada de alarme e aciona rotina de segurança no PLC.

Resultados: menor overshoot térmico, melhoria na qualidade do produto e economia de energia por controle mais fino.

Exemplo 2 — Aquisição de sinais digitais para alarmes e eventos

Cenário: linha de produção com sensores de presença e interruptores de segurança. As quatro entradas digitais da placa monitoram sensores críticos; eventos são enviados como mensagens de alarme ao SCADA. Debounce configurado evita falsos alarmes por vibração.

O SCADA correlaciona eventos digitais com variáveis analógicas, permitindo diagnósticos rápidos e registro de incidentes para CAPA. Integração com histórico facilita análises de falha.

Benefício: redução de paradas não planejadas e tempo de resposta operacional para manutenção.

Exemplo 3 — Integração SCADA em malha fechada com aquisição de dados histórica

Cenário: estação de tratamento onde a placa coleta RTDs de tanques e saídas analógicas regulam bombas. Dados são historizados localmente e replicados para nuvem para analytics preditivo. Rotinas de controle locais asseguram operação segura em perda de conectividade.

A estratégia edge→gateway→cloud permite reduzir latência para controle enquanto habilita analytics avançado para otimização de processo. Alarmes inteligentes surgem a partir de modelos preditivos rodando na nuvem.

Impacto: melhor eficiência operacional e redução de consumo energético.

Comparação técnica com produtos similares da ICP DAS e erros comuns

Quadro comparativo: recursos, I/O e custo-benefício

Comparando com outros módulos ICP DAS, esta placa se destaca por combinar RTD e AO no mesmo módulo, reduzindo necessidade de múltiplos slots. Alternativas podem oferecer maior número de canais digitais ou comunicações integradas (Ethernet), então a escolha depende do equilíbrio entre canalização por slot e comunicação nativa.

Pontos de comparação: número de canais RTD, resolução AO, isolamento, compatibilidade de protocolo e custo por canal. Em muitos casos, consolidar funções reduz custo total e complexidade do cabeamento.

Considere também disponibilidade de suporte, opções de firmware e ecosistema de módulos ICP DAS para expansão futura.

Erros comuns na seleção, instalação e configuração (e como evitá-los)

Erros típicos: escolher tipo RTD errado (Pt100 vs Pt1000), esquecer compensação de cabo, aterramento impróprio criando loops, e não configurar debounce em entradas digitais. Para evitar, leia o datasheet, padronize cabeamento e realize testes de bancada.

Outro erro é subestimar requisitos de isolamento ou EMC; sempre considerar ambientes industriais com inversores e cargas indutivas. Planeje filtros e separação física de cabos de potência e sinal.

Finalmente, não validar taxas de amostragem e latência para loops de controle pode causar performance inadequada; dimensione a placa conforme necessidade de controle.

Detalhes técnicos críticos: isolamento, resolução e linearização RTD

Isolamento galvânico evita loops de terra e protege contra transientes; 2,5 kV rms é padrão industrial para segurança e imunidade. Resolução e precisão determinam qualidade da decisão de controle: 0,01 °C e erro ≤ ±0,1 °C são frequentemente desejáveis em processos críticos.

A linearização ITS‑90 corrige não‑linearidade inerente dos RTDs, reduzindo erro em toda faixa. Configure compensação de cabo para leituras corretas quando sensores estiverem distantes.

Conclusão

A placa de expansão ICP DAS com 3 entradas RTD, 4 saídas analógicas e 4 entradas digitais é uma solução compacta e robusta para integração de medição de temperatura, sinais discretos e controle analógico em ambientes industriais e IIoT. Seus diferenciais — isolamento, linearização RTD, e flexibilidade de I/O — tornam‑na indicada para HVAC, utilities, OEMs e plantas de processo que exigem dados confiáveis e integração simplificada. Para aplicações que exigem essa robustez, a série Placa de Expansão da ICP DAS é a solução ideal. Confira as especificações e peça uma cotação: https://www.lri.com.br/aquisicao-de-dados/placa-expansao-com-3-entradas-rtd-e-4-saidas-analogico-4-entradas-digital.

Se quiser comparar modelos ou entender como essa placa se encaixa em arquiteturas IIoT, consulte mais artigos técnicos no blog da LRI: https://blog.lri.com.br/aquisicao-de-dados-em-iiot e https://blog.lri.com.br/como-escolher-entradas-analogicas. Para aplicações com necessidade de integração avançada e suporte local, conheça também outras opções de módulos e gateways em https://www.lri.com.br/aquisicao-de-dados/modulos‑e‑gateways.

Incentivo você, leitor engenheiro ou integrador, a comentar abaixo com dúvidas específicas do seu projeto: qual RTD usa, distância de cabeamento, ou necessidade de taxa de amostragem. Nossa equipe técnica da LRI/ICP está disponível para ajudar na especificação e cotação. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
