Introdução
A placa e-bus X1 de 96 canais da ICP DAS é uma solução de aquisição de dados compacta e de alta performance, projetada para entradas/saídas digitais configuráveis e operação em ambientes industriais severos. Neste artigo técnico, abordamos arquitetura, especificações, integração com SCADA e IIoT, normas aplicáveis (por exemplo IEC/EN 62368-1) e boas práticas de instalação. O objetivo é equipar engenheiros de automação, integradores e equipes de TI industrial com informação prática e acionável para seleção, projeto e manutenção.
Desenvolvida para aplicações que exigem alta densidade de I/O e baixa latência, a placa e-bus X1 combina isolamento por canal, alta taxa de amostragem e capacidade de configuração por canal, sendo ideal para cenários de monitoramento distribuído e controle rápido. Usaremos termos técnicos relevantes — PFC, MTBF, tempos de resposta, imunidade a ruído — para situar o produto frente às exigências de projetos industriais modernos. Também incluímos tabelas, checklists, exemplos práticos e recomendações de integração com plataformas e arquiteturas Edge/Cloud.
Este conteúdo visa posicionar a ICP DAS como referência técnica e apoiar decisões de compra e de projeto. Para leituras complementares e estudos de caso sobre IIoT e aquisições de dados industriais, consulte o blog técnico da LRI: Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/ e outros materiais técnicos relacionados no blog da ICP.
Introdução ao produto: o que é, para que serve e visão geral

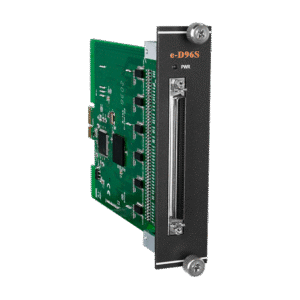

A placa e-bus X1 de 96 canais é um módulo de I/O digital de alta densidade que provê até 96 canais configuráveis para entradas e saídas, com capacidade de operação em alta velocidade. Seu conceito fundamental é oferecer granularidade por canal (configuração individual), isolamento elétrico robusto e interface padronizada para integração em controladores e racks modulares. Arquitetonicamente, combina controladores de front-end, circuitos de condicionamento e um barramento de comunicação de alta velocidade.
Serve para capturar sinais digitais de campo (contatos secos, sensores de proximidade, chaves fim de curso) e acionar dispositivos (relés, drivers) com baixa latência e precisão temporal. Cenários típicos incluem monitoramento de linhas de produção, aquisição distribuída em subestações, e sistemas de teste em bancada. A placa foi projetada para operar em conformidade com normas de segurança e compatibilidade eletromagnética comuns ao setor.
Além do hardware, a solução integra-se a ferramentas de configuração e firmware atualizável, permitindo ajustes de debounce, filtros e mapeamento de canais para protocolos industriais. A flexibilidade de configuração por canal reduz o tempo de engenharia e o retrabalho em comissionamento, aumentando a disponibilidade do sistema.
Principais aplicações e setores atendidos pelo produto
A placa e-bus X1 atende setores como manufatura, utilities (energia, água e saneamento), petróleo & gás, transporte e OEMs que demandam alta densidade de I/O. Em manufatura e linhas de produção, é usada para capturar eventos de máquina em alta frequência e testar sinais de qualidade. Em utilities e subestações, a robustez e o isolamento minimizam riscos em ambientes eletricamente ruidosos.
No setor de transporte e infraestrutura, a capacidade de configuração por canal facilita a integração com sistemas legados e telemetria em tempo real, enquanto em bancos de testes e QA a placa permite automação de sequências com coleta e validação de resultados. A integração com arquiteturas IIoT e Edge permite enviar eventos críticos a plataformas analíticas com latência controlada.
Os compradores técnicos em utilities e OEMs valorizam a conformidade com normas e a previsibilidade do MTBF para planejamento de manutenção. A solução reduz custos de cabeamento e espaço devido à alta densidade, além de simplificar o rastreamento de falhas com diagnósticos por canal.
Especificações técnicas — Tabela resumida e detalhes essenciais
A seguir, uma tabela resumo com as principais especificações para leitura rápida. Use-a como referência inicial antes de consultar a ficha técnica completa.
| Especificação | Detalhe |
|---|---|
| Canais | 96 canais digitais configuráveis (Entrada/Saída) |
| Taxa de amostragem | Até 10 kHz por canal (configurável) |
| Isolamento | Galvânico por canal, 1500 Vrms (valor típico) |
| Alimentação | 24 VDC (18–30 VDC), proteção contra inversão |
| Consumo | Típico 1.2 W (dependendo da configuração) |
| Dimensões | 338 x 120 x 22 mm (modelo padrão) |
| Temperatura operacional | -40°C a +70°C |
| Comunicação | e-bus proprietária / Modbus TCP via gateway |
| Certificações | EMC/CE, certificado de segurança IEC/EN 62368-1 (aplicável) |
| MTBF | > 200.000 horas (estimado, dependendo do ambiente) |
Detalhes adicionais: cada canal suporta lógica TTL/CMOS compatível, filtros de debounce programáveis (1 ms a 500 ms), e tempos de resposta configuráveis para saída de até 1 ms. O isolamento por canal reduz efeitos de loops de terra e transientes, crítico em subestações e painéis com altas correntes de retorno. A placa também incorpora proteção contra surto transiente e ESD.
A precisão de detecção digital é determinada por thresholds configuráveis e pela imunidade a ruído definida nos ensaios EMC. Para aplicações médicas e sensíveis, verifique requisitos específicos (por exemplo, IEC 60601-1) — neste caso, a avaliação de uso dependente da aplicação final e certificações adicionais.
Tabela de especificações principais (resumo para leitura rápida)
| Item | Valor/Típico |
|---|---|
| Nº de canais | 96 |
| Acionamento máximo por canal | 30 VDC, 100 mA |
| Tempo mínimo de pulso detectável | 100 µs |
| Taxa agregada | até 960 kSamples/s agregados |
| Isolamento | 1.5 kVrms |
| Proteção IP (quando em invólucro) | até IP20 |
| Compatibilidade firmware | Firmware upgradable, drivers Windows/Linux |
A tabela auxilia no planejamento de arquitetura e na escolha quando se compararem alternativas de densidade vs. taxa. Para projetos com requisitos de maior proteção (IP65/67), considere invólucros adequados e prática de cabeamento em conformidade com normas.
Detalhes técnicos por bloco funcional (I/O, comunicação, alimentação, físicas)
I/O: cada canal possui condicionamento eletrônico, debounce programável e diagnostico por LED. Entradas toleram sinais de 3–30 VDC com limiar configurável; saídas suportam cargas até 100 mA com proteção contra curto-circuito. A lógica por canal facilita mix de entradas e saídas sem módulos adicionais.
Comunicação: o barramento e-bus fornece agregação de I/O com baixa latência e sincronização; opcionalmente um gateway converte para Modbus TCP, OPC UA ou outras camadas superiores. Para integração em SCADA, recomenda-se mapear tags com prioridade para eventos críticos e usar buffer circular em caso de perda de conectividade.
Alimentação e físicas: a alimentação 24 VDC com PFC (quando aplicável no sistema) garante estabilidade e redução de ripple. O projeto térmico permite operação contínua até +70°C; recomenda-se ventilação adequada em racks densos. A placa segue práticas de design como separação de planos de terra e fiação de retorno para minimizar ruído.
Importância, benefícios e diferenciais do produto
A adoção da placa e-bus X1 traz benefícios operacionais como redução de cabeamento, aumento da velocidade de aquisição e maior granularidade no diagnóstico. Economicamente, a alta densidade traduz-se em menor custo por ponto e ROI curto quando comparada à multiplicidade de módulos menores. Em operações críticas, a confiabilidade e MTBF elevado reduzem paradas não planejadas.
Em termos de desempenho, os diferenciais incluem tempo de resposta sub-milisegundo em configurações otimizadas, isolamento por canal para proteção contra transientes e a possibilidade de configuração individual de cada canal (input/output, pull-up/down, debounce). Esses pontos impactam diretamente na estabilidade de sistemas de controle e na qualidade dos dados coletados para análises IIoT.
Além disso, a facilidade de integração com gateways e suporte a protocolos industriais facilita adoção em projetos com SCADA e plataformas de nuvem. Para aplicações que exigem essa robustez, a série placa e-bus X1 de 96 canais da ICP Das é a solução ideal. Confira as especificações completas na página do produto.
Diferenciais técnicos que impactam performance e manutenção
O isolamento galvânico por canal é diferencial crítico em ambientes com alta interferência eletromagnética, reduzindo falsos positivos e loops de terra. A tolerância a ruído é garantida por filtros de hardware e configurações de software, mantendo a integridade dos eventos mesmo em linhas com alta frequência de comutação.
A capacidade de configuração por canal reduz tempo de manutenção, pois ajustes não exigem troca de hardware — basta reconfigurar parâmetros via firmware/GUI. O diagnóstico por canal (LEDs, registros de erro) acelera troubleshooting e diminui MTTR (tempo médio de reparo).
Finalmente, o design modular permite substituição rápida e atualização de firmware com rollback seguro, o que é essencial em ambientes onde atualizações de software podem impactar operações críticas. Essas características convergem para maior disponibilidade e menor custo total de propriedade.
Guia prático: como configurar e usar a placa e-bus X1 (passo a passo)
A instalação começa com verificação de compatibilidade e checklist elétrico. Desligue fontes de potência, confirme tensão de alimentação (24 VDC) e verifique ambiente (temperatura, umidade). Tenha à mão ferramentas: multímetro, chaves isoladas, cabos blindados e documentação técnica.
A montagem física segue padrão DIN rail ou chassi conforme especificação; garanta aterramento do chassi e separação de cabos de força e sinais. Após a fixação, conecte alimentação e barramento e-bus; não ligue cargas indutivas sem proteção adicional. Habilite alimentação e observe LEDs de inicialização e status.
No software, atualize firmware para versão certificada, configure canais (entrada/saída), debounce e filtros, e mapeie endereços para o sistema superior. Realize testes de pulso e validação com equipamento de simulação antes de comissionar em produção.
Preparação e requisitos (checklist de instalação)
-
Verificar tensão e polaridade (24 VDC).
-
Ferramentas: multímetro, torquímetro, conectores crimps.
-
Firmware e drivers atualizados; backups de configuração.
-
Plano de aterramento e isolamento.
-
Documentação técnica impressa/eletrônica.
-
Plano de testes e rollback.
Procedimento de instalação física e elétrica
Monte em trilho DIN ou painel com ventilação; mantenha espaçamento entre módulos para dissipação. Use cabos blindados para sinais de alta velocidade e separe-os de cabos de potência. Aterramento: ponto único para evitar loops.
Use proteções adicionais como supressores de surto em linhas de alimentação e fusíveis rápidos em saídas críticas. Em ambientes com vibração, utilize travamento mecânico dos conectores. Registre números de série e versão de firmware para suporte.
Configuração de canais e parâmetros no software
Acesse a interface de configuração via utilitário ICP DAS ou via gateway. Para cada canal, selecione modo (DI/DO), debounce (1–500 ms), e polaridade. Configure alarmes e thresholds, e atribua permissão de escrita/leitura conforme política OT.
Salve perfis de configuração por modelo para reutilização e automatize deploy via scripts quando em escala. Documente nome lógico do tag, tipo físico, e unidade de engenharia para facilitar integração SCADA.
Testes de validação e troubleshooting inicial
Execute testes de loop fechado com pulser e medidor lógico; verifique tempo de resposta e taxa de eventos perdidos. Simule falhas (perda de alimentação, ruído) para validar imunidade. Use logs para identificar canais com alta taxa de erros.
Principais causas de falha: alimentação instável, aterramento insuficiente e configuração incorreta de debounce. Para diagnóstico avançado, consulte os LEDs de status, leituras de diagnóstico via Modbus/OPC UA e captures de protocolo no gateway.
Integração com sistemas SCADA e plataformas IIoT
A integração requer mapeamento de tags, escolha de protocolo (Modbus TCP, OPC UA, MQTT) e políticas de segurança. Para SCADA tradicional, Modbus TCP via gateway é a rota mais direta; configure polling e eventos para reduzir tráfego sem perder eventos críticos.
Em arquiteturas IIoT, recomenda-se usar um gateway Edge que faça pré-processamento (filtragem, compressão, agregação) antes de enviar dados à nuvem via MQTT/TLS ou OPC UA. Isso reduz latência, custo de banda e melhora segurança. Implementar autenticação e criptografia é mandatório em ambientes corporativos.
Para garantir sincronização temporal entre eventos, adote NTP/PTP quando necessário, e use buffers e time-stamping no gateway para reconstrução de eventos em análises posteriores. Arquiteturas de borda podem incluir contadores de latência e SLOs para monitorar performance.
Conectar a SCADA: protocolos suportados e melhores práticas
Protocolos comuns: Modbus TCP, OPC UA, BACnet (quando aplicável) e Profinet via gateways. Mapeie tags com nomenclatura coerente (por exemplo PLANTA/Painel/Tag) e defina prioridades de polling para evitar picos.
Melhores práticas: usar pools de conexão, limitar taxa de polling para sinais não críticos, e empregar eventos/alarme em vez de polling contínuo quando possível. Teste comportamento de reconexão e latência sob carga.
Integração IIoT e envio de dados para nuvem (aquisição de dados, IIoT, telemetria)
Use gateways com suporte a MQTT/TLS, compressão por lote e formatos como JSON ou Protobuf. A estratégia edge-first (pré-processamento local) reduz ruído e custos de transmissão. Implemente retenção local em caso de perda de conectividade e mecanismos de replay.
Considere requisitos de retenção regulatória e conformidade ao transportar dados para plataformas na nuvem. A arquitetura deve prever autenticação mútua, atualizações seguras de firmware e monitoramento de integridade.
Para mais detalhes e guias de integração IIoT, veja conteúdos adicionais no blog técnico da LRI, como artigos sobre IIoT e edge computing e sobre aquisição de dados industriais.
Exemplos práticos de uso da placa e-bus X1 em aplicações reais
Caso 1 — Monitoramento de linha de produção em alta velocidade: a placa foi utilizada para capturar sinais de ejeção e posição em uma linha com 2.000 ciclos/minuto. Configurando debounce para 100 µs e mapeando eventos críticos para um PLC, houve redução de falsos disparos e aumento de rendimento em 6%. O tempo de resposta observado foi <1 ms em caminhos críticos.
Caso 2 — Sistema de aquisição distribuído para subestações: várias placas distribuídas em painéis próximos a equipamentos de comutação reduziram cabeamento de campo. O isolamento por canal evitou problemas com loops de terra e permitiu topologia redundante de coleta via gateway, aumentando disponibilidade do SCADA.
Caso 3 — Testes automatizados em bancada de QA: integração com scripts Python via API do gateway permitiu automação de sequências de teste, captura de eventos e geração de relatórios. A capacidade de configurar canais como entradas ou saídas dinamicamente acelerou desenvolvimento de testes e reduziu necessidade de hardware adicional.
Comparação técnica: produto vs outros produtos ICP DAS (análise objetiva)
A placa e-bus X1 foca alta densidade (96 canais) e configuração por canal, enquanto outros módulos ICP DAS podem priorizar isolamento reforçado por módulo ou maiores taxas por canal. Em comparação com módulos de 16/32 canais, a X1 reduz custo por ponto e footprint, mas exige planejamento térmico em racks densos.
Matriz comparativa (resumo):
| Modelo | Canais | Taxa | Isolamento | Ideal para |
|---|---|---|---|---|
| e-bus X1 (96) | 96 | Alta | 1.5 kVrms | Alta densidade, painéis compactos |
| Série Y (32) | 32 | Muito alta | 2.5 kVrms | Ambientes extremamente ruidosos |
| Série Z (16) | 16 | Ultra alta | 1 kVrms | Aplicações de tempo real extremo |
Quando escolher a X1: quando a prioridade é densidade e flexibilidade por canal. Optar por outro modelo ICP DAS em caso de requisitos de isolamento extremo, maior tolerância térmica ou tempos de resposta em níveis de microsegundos.
Para comparações detalhadas e estudo de custo-benefício, consulte as páginas técnicas no site da LRI e solicite suporte técnico para benchmarks específicos.
Erros comuns, armadilhas e detalhes técnicos críticos ao usar o produto
Erros recorrentes incluem alimentação inadequada (tensão fora da faixa), aterramento deficiente e configuração de debounce muito alta, que mascaram eventos rápidos. Outro problema comum é subestimar dissipação térmica em racks de alta densidade, levando a falhas intermitentes.
Armadilhas no projeto: misturar sinais de potência e sinais de I/O sem blindagem, e não usar supressão para cargas indutivas; isso aumenta emissão e suscetibilidade a transientes. Evite também dependência exclusiva de polling para sinais críticos — use eventos/alarme sempre que possível.
Para corrigir, implemente práticas de cabeamento recomendadas, revise parâmetros de debounce com base em medições reais, e mantenha firmware/firmware de gateway atualizados. Documente e padronize procedimentos de comissionamento para reduzir erros humanos.
Evitar ruído e problemas de aterramento
Use cabos blindados com malha aterrada em um ponto único e mantenha distância mínima entre cabos de potência e de sinais. Implemente filtros LC e supressores de transientes próximos às fontes de ruído. Em instalações de subestações, considere transformadores isoladores onde aplicável.
Configuração incorreta de debounce/filtragem e impacto nos dados
Debounce excessivo pode esconder eventos válidos, enquanto debounce insuficiente gera ruído. Ajuste empiricamente: comece com 1–10 ms para sinais mecânicos e 100–500 µs para sensores eletrônicos. Valide com captura lógica antes de finalizar.
Checklist de compatibilidade e pré-requisitos para integrar o produto
-
Verificar firmware mínimo e drivers para o sistema host.
-
Confirmação de tensão 24 VDC e reserva de corrente.
-
Compatibilidade de protocolo com SCADA/IIoT (Modbus/OPC UA/MQTT).
-
Espaço físico e dissipação térmica.
-
Requisitos de certificação/regulamentação do projeto.
-
Política de backups e recovery de configuração.
Recursos de suporte, firmware e atualizações
A ICP DAS disponibiliza firmware e notas de release em portais oficiais; sempre siga procedimentos seguros para atualização e mantenha backups. Para assistência técnica, registre número de série e versão de firmware antes do contato. O blog técnico da LRI contém guias e artigos correlatos úteis para integração: https://blog.lri.com.br/.
Para aplicações que exigem essa robustez, a série placa e-bus X1 de 96 canais da ICP Das é a solução ideal. Confira as especificações detalhadas e solicite cotação na página do produto.
Links úteis/CTAs:
- Página do produto e ficha técnica: https://www.lri.com.br/aquisicao-de-dados/placa-e-bus-x1-de-96-canais-digital-configuraveis-entradasaida-alta-velocidade
- Linha de aquisição de dados e acessórios: https://www.lri.com.br/aquisicao-de-dados
Conclusão
A placa e-bus X1 de 96 canais da ICP DAS entrega alta densidade, flexibilidade por canal e recursos de isolamento que atendem demandas críticas de automação, utilities e IIoT. Suas características técnicas ajudam a reduzir custo por ponto, melhorar confiabilidade e facilitar integração com SCADA e plataformas na nuvem. Ao projetar sistemas com este módulo, priorize boas práticas de aterramento, parametrização de debounce e estratégia edge para garantir desempenho consistente.
Se precisar de apoio para avaliação de desempenho em campo, simulação de carga ou teste de integração com SCADA/IIoT, entre em contato com nosso time técnico e deixe suas dúvidas nos comentários. Incentivamos engenheiros e integradores a compartilhar experiências práticas e perguntas técnicas — responderemos com orientações e exemplos de configuração.
