Cabo DB9 Fêmea 5 Fios Para Conexão RS-232

Introdução

O objetivo deste artigo é apresentar de forma técnica e prática o cabo DB9 fêmea para RS-232 de 5 fios da ICP DAS, abordando especificações, aplicações em automação industrial e integração com SCADA/IIoT. Logo no primeiro parágrafo são introduzidas as palavras-chave: cabo DB9 fêmea, RS-232 5 fios, cabo serial industrial. O texto foi otimizado para SEO e desenhado para engenheiros de automação, integradores e equipes de TI industrial.

Apresentarei normas aplicáveis, conceitos relevantes (por exemplo, MTBF para conectores, PFC quando pertinente a fontes de alimentação próximas) e dados técnicos que facilitam seleção e projeto. O nível de detalhe visa atender requisitos de conformidade (EMC, segurança) e mostrará como o cabo se integra a arquiteturas IIoT e Indústria 4.0. Incentivo comentários e perguntas técnicas ao final de cada seção.

Para facilitar a navegação, cada seção inclui listas, tabelas e diagramas de pinout. Também há links a conteúdo técnico do blog LRI/ICP e CTAs suaves para páginas de produto, incluindo a página do produto específica: https://www.lri.com.br/comunicacao-de-dados/cabo-db9-femea-para-rs-232-de-5-fios. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Introdução ao cabo DB9 fêmea para RS-232 de 5 fios — O que é, para que serve e visão geral do produto

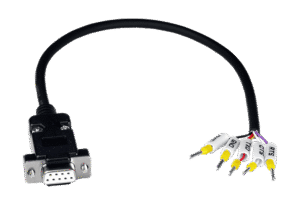

O cabo DB9 fêmea para RS-232 de 5 fios é uma solução serial dedicada a interconectar equipamentos com porta RS-232 em ambientes industriais. Ele consiste em um conector DB9 fêmea em uma extremidade e 5 condutores identificados, normalmente para TX, RX, GND e sinais de controle opcionais. O objetivo é fornecer comunicação point-to-point confiável em curtas distâncias (tipicamente até 15 m em condições ideais).

O princípio de funcionamento baseia-se no padrão RS-232: sinais de nível bipolar ±3 a ±15 V, impedância relativamente alta e utilização de sinalização diferencial não balanceada. Em ambientes industriais, a escolha de blindagem, segregação de sinais e aterramento é crítica para preservar integridade de dados diante de ruído e interferência eletromagnética (EMI). Normas como IEC 61000 (compatibilidade eletromagnética) são relevantes ao projetar o cabeamento.

A versão de 5 fios é indicada quando não se utilizam todas as linhas de controle do DB9 (como RTS/CTS), reduzindo complexidade e custo, mantendo as principais funções: transmissão, recepção e referência de terra. Para integrações com dispositivos ICP DAS, essa topologia é frequentemente suficiente para protocolos como Modbus RTU via RS-232 e comunicações de configuração de RTUs.

Principais aplicações e setores atendidos | cabo DB9 fêmea RS-232 5 fios industriais e automação

O cabo é amplamente usado em automação industrial, utilities, telecomunicações e sistemas de transporte, onde há necessidade de comunicação serial clássica entre PLCs, RTUs, instrumentos analógicos com saída serial e gateways IIoT. Em bancadas de teste e integração, o conector DB9 facilita conexões rápidas e padronizadas. Em aplicações OEM, o cabo é solução econômica e robusta para interfaces seriales.

Setores de energia e água o utilizam para configuração e monitoramento de RTUs e medidores serializados. Em sistemas SCADA legados, muitos equipamentos ainda exigem RS-232 ponto a ponto, tornando o cabo DB9 fêmea uma peça-chave na manutenção e retrofit de instalações. Em IIoT, o cabo alimenta a camada de “last-mile” serial antes do encapsulamento via gateways para Ethernet ou cellular.

Benefícios para sistemas industriais incluem simplicidade de diagnóstico, interoperabilidade e baixo custo. Entretanto, para longas distâncias ou ambientes com alto ruído, recomenda-se avaliar alternativas como RS-485 ou conversores serial→Ethernet. Para leitura adicional sobre integração IIoT e gateways, veja este artigo no blog LRI: https://blog.lri.com.br/iiot-gateways e sobre integração RTU/PLC: https://blog.lri.com.br/integracao-rtu-plc.

Especificações técnicas e compatibilidade | cabo DB9 fêmea RS-232 5 fios

A seguir apresento as especificações elétricas e mecânicas típicas para um cabo DB9 fêmea RS-232 de 5 fios industrial. Esses valores são parâmetros de projeto; confirme as especificações do produto ICP DAS específico antes da compra. Incluo compatibilidades e limites operacionais, como tensão de sinal RS-232, resistência de isolamento e temperatura de operação.

É importante observar requisitos de conformidade: IEC 61000 para imunidade e emissão, IEC/EN 62368-1 para segurança de equipamentos eletrônicos quando aplicável, e recomendações de ensaio de chama como IEC 60332 para cabos em instalações fixas. Dados como capacitância por metro e resistência DC afetam a integridade em taxas de baud elevadas; portanto, escolha cabos com especificação adequada ao baudrate pretendido.

As características mecânicas do conector (material do shell, contactos banhados) influenciam MTBF e durabilidade em ciclos de conexão. Para ambientes agressivos, procure conectores com proteção IP adequada e contatos com tratamento anti-corrosão. A tabela abaixo resume parâmetros típicos.

Tabela de especificações técnicas (formato sugerido)

Para aplicações críticas, crie um checklist de pré-comissionamento: inspeção visual do conector, ensaio de continuidade por multímetro, teste de loopback e comunicação com analisador serial. Mantenha uma política de prevenção de falhas, incluindo inspeções periódicas de integridade da blindagem e do conector.

Seleção do cabo certo (comprimento, blindagem, ambiente)

Critérios de seleção: distância de enlace, nível de ruído EMI, presença de líquidos/químicos, necessidade de flexibilidade e certificações de chama. Para salas técnicas, opte por FEP ou LSZH; para ambientes externos, cabos com jacket UV e resistência à umidade são essenciais. Considere também a resistência à abrasão nas guias.

Para aplicações em painéis com alta densidade de cabos, a blindagem trançada + fita aluminizada oferece boa atenuação em banda larga. Em ambientes com alto ruído impulsivo, avalie usar pares trançados e routing apropriado ou conversores para interfaces diferenciais. Comprimentos típicos para RS-232 são inferiores a 15 m; acima disso, prefira RS-485.

Verifique os requisitos de compatibilidade eletromagnética (EMC) no escopo do projeto e escolha cabos e conectores que atendam normas como IEC 61000. Documente a escolha e mantenha o certificado do fornecedor.

Preparação e crimpage/conexão do DB9 fêmea

Para montagem de conectores DB9 fêmea, utilize ferramentas de crimpagem compatíveis e terminais recomendados pelo fabricante. Evite soldagem direta em condutores sem proteção; prefira terminais crimpados com isolamento adequado. Garanta que o torque de fixação do shell metálico esteja conforme especificação.

Cheque a qualidade do contato visualmente e com micrômetro de contato quando disponível. Em conectorização industrial, use arruelas isolantes e selantes se houver risco de umidade. Para cabos blindados, conecte a blindagem ao shell em um ponto único para evitar loops de terra.

Após a crimpagem, realize um teste de continuidade e isolamento com multímetro; verifique curto-circuitos entre condutores e adequação da resistência de isolamento. Registre resultados para rastreabilidade.

Procedimento de fiação e testes iniciais (loopback, multímetro, analisador)

Procedimentos recomendados: 1) Teste de continuidade por pino; 2) Loopback em PC/RTU para validar transmissão e recepção; 3) Uso de analisador serial para medir BER e tempos de resposta. Um teste de loopback básico conecta TX a RX na extremidade para verificar integridade do circuito.

Use multímetro para medir resistência (verificar continuidade) e isolamento entre condutores. Para verificação de qualidade de sinal em campo, um osciloscópio ou analisador lógico ajuda a visualizar níveis e ruído. Em aplicações críticas, registre taxas de erro e sinais SNR.

Documente a configuração de serial (baudrate, paridade, stop bits) e valide com o equipamento mestre. Erros comuns são mismatches de configuração e pins errados; tabelas e etiquetas evitam esses problemas.

Boas práticas de roteamento e aterramento para reduzir ruído

Mantenha cabos de sinal separados de cabos de potência e de alta energia; ao cruzar, faça em ângulo reto para minimizar acoplamento. Use caminhos metálicos e canaletas com continuidade de blindagem quando disponível para reduzir EMI. Evite passar cabos próximos a bobinas ou transformadores.

Aterramento único de blindagem (single-point) é recomendado em muitos casos para evitar loops de terra; em painéis extensos, use estratégias de aterramento equi-potencial e filtros de linha. Use terminais de terra com resistência de contato baixa e verificada por medição.

Considere a instalação de filtros common-mode ou supressores de transientes (TVS) em locais expostos a surges. Em ambientes com descargas eletrostáticas, siga práticas de proteção ESD durante instalação.

Integração do cabo DB9 fêmea para RS-232 de 5 fios com SCADA/IIoT e cabo DB9 fêmea RS-232 5 fios

O cabo atua como camada física para integrar dispositivos legacy a SCADA e infraestruturas IIoT. Em arquiteturas modernas, o sinal serial é frequentemente encapsulado por gateways que convertem RS-232 para Ethernet/TCP ou protocolos MQTT para cloud. A integridade física do cabo é fator chave para garantir baixa latência e confiabilidade na transmissão de telemetria.

Parâmetros críticos na integração incluem baudrate, paridade, bits de dados e stop bits. Esses parâmetros devem ser consistentes entre dispositivo e coletor. Além disso, timeout de comunicação e políticas de retry impactam performance em redes com gateways de encapsulamento. Para aplicações críticas, configure watchdogs de comunicação.

A integração segura também requer considerar autenticação, segmentação de rede (VLANs) e criptografia nos níveis superiores. Embora RS-232 não suporte criptografia nativa, o encapsulamento em gateways e TLS na transmissão TCP pode proteger os dados. Avalie a arquitetura para minimizar exposição a redes públicas.

Configuração em terminais ICP DAS (ex.: RTU/serial device servers)

Ao conectar o cabo a um terminal ICP DAS (RTU ou serial device server), configure a porta serial com o mesmo conjunto de parâmetros do dispositivo remoto. No software de configuração ICP DAS, defina timeouts e handshake (se usado). Verifique LEDs de link e logs do dispositivo para diagnóstico.

Em device servers, é comum mapear portas seriais para sockets TCP; verifique se a latência de encapsulamento é aceitável para o seu protocolo (Modbus RTU, por exemplo). Ajuste buffers e intervalos de polling conforme a carga de dispositivos. Documente as portas e mapeamentos para manutenção.

Teste o fluxo de dados end-to-end antes de entrar em operação, usando ferramentas de monitoramento serial disponíveis na linha ICP DAS. Para aplicações com múltiplos dispositivos, utilize planilhas ou ferramentas SCADA para mapear endereços e regras.

Protocolos suportados (RS-232, Modbus RTU via conversão, serial tunneling)

O cabo suporta nativamente RS-232. Protocolos de aplicação como Modbus RTU podem trafegar sobre RS-232 ponto a ponto; em situações com múltiplos nós, faz-se necessário conversor para RS-485. Serial tunneling (encapsulamento em TCP) permite transportar o fluxo serial por IP, mantendo o protocolo legível para sistemas legacy.

Ao usar Modbus RTU via conversão, tome cuidado com tempos de silêncio entre pacotes e com o delay introduzido por gateways. Em arquiteturas IIoT, converta Modbus RTU para Modbus TCP ou MQTT com transformações de payload e regras de segurança. Testes de interoperabilidade são essenciais.

Documente as versões de protocolo e parâmetros para facilitar debug e homologação com SCADA. Ferramentas de simulação Modbus ajudam a validar comportamento antes de entrar em produção.

Recomendações para gateway e conversores RS-232→Ethernet/RS-485

Para migração ou integração, recomendo gateways ICP DAS com suporte a serial-to-Ethernet e isolação galvanica. Escolha modelos com buffers configuráveis, watchdog e suporte a TLS se conexão à nuvem for necessária. Em instalações ruidosas, prefira conversores com isolamento reforçado.

Quando converter para RS-485, verifique topologia de rede (terminações, biasing resistors) e use cabos adequados (pares trançados blindados). Para aplicações de alta disponibilidade, implemente redundância de comunicação no nível de gateway e monitoramento de link.

Consulte as páginas de produto ICP DAS para modelos recomendados e fichas técnicas. Para integração robusta com SCADA, a série de gateways ICP DAS é solução indicada; confira opções e datasheets na loja técnica: https://www.lri.com.br/comunicacao-de-dados/serial-to-ethernet

Exemplos práticos de uso com cabo DB9 fêmea para RS-232 de 5 fios

Apresento três casos práticos que ilustram conexões típicas em campo, com diagramas conceituais e checklist de validação. Esses exemplos cobrem cenários comuns: RTU→PLC, instrumentação serial→gateway IIoT e instalação em ambiente de alto ruído. Use-os como ponto de partida para seu projeto.

Cada caso inclui configuração serial recomendada (baudrate, paridade) e passos de teste. Adapte parâmetros conforme manual do equipamento. Os checklists destacam pontos de verificação essenciais para evitar falhas operacionais comuns.

Os exemplos são aplicáveis a integrações com dispositivos ICP DAS e outros fabricantes, enfatizando práticas industriais padrão. Se desejar, posso gerar diagramas DWG/Visio ou uma planilha de checklist customizada para seu projeto — comente abaixo com o modelo do seu equipamento.

Caso 1 — Conexão de um RTU RS-232 a um PLC via DB9 fêmea (diagrama e checklist)

Diagrama: RTU (DB9 macho) ↔ cabo DB9 fêmea 5 fios ↔ porta serial do PLC (DB9). Checklist: confirmar pinout, configurar baudrate igual (por exemplo, 19200, 8, N, 1), testar loopback no RTU, validar resposta do PLC. Verifique leds e logs.

Inclua teste de handshake (se usado) e verificação de massa comum. Em campo, meça sinais com osciloscópio se houver perda de comunicação intermitente. Documente resultados.

Registre alterações e mantenha um backup da configuração do PLC e RTU. Em caso de sinais de erro, realize swap controlado dos cabos para isolar a falha.

Caso 2 — Aquisição de dados de instrumento serial para gateway IIoT

Fluxo: Instrumento serial → cabo DB9 fêmea → gateway serial-to-Ethernet → conversão para MQTT → broker/SCADA. Parâmetros típicos: 9600–115200 baud, ajuste de timeout e retry no gateway. Estratégias de polling: ciclo de leitura com intervalo suficiente para não saturar o instrumento.

Implemente filtros e normalização de dados no gateway para reduzir volume de dados e mapear campos para tópicos MQTT. Segurança: TLS entre gateway e broker, controle de acesso RBAC no nível do broker.

Valide long-term stability com testes de carga e verifique counters de erro no gateway. Automatize alertas para drop de comunicação.

Caso 3 — Solução de campo para instalações com alto ruído elétrico

Mitigação: usar cabo com blindagem completa e conectar a terra em pontos controlados; manter distância de cabos de potência; usar isoladores galvânicos em gateways. Em casos extremos, migrar para fibra óptica para eliminar interferência.

Implemente filtros common-mode e supressores de transientes nas entradas. Verifique e corrija loops de terra que podem gerar ruído diferencial entre equipamentos.

Realize ensaios de EMI conforme IEC 61000 e documente medições. Caso a solução exija robustez adicional, consulte os produtos ICP DAS com isolação reforçada.

Comparações técnicas e erros comuns ao usar cabo DB9 fêmea para RS-232 de 5 fios

Comparações com outros produtos ajudam a escolher a melhor opção. Em relação a cabos DB9 com 9 fios, a versão de 5 fios é mais econômica e suficiente para comunicações simples, porém limitada quando handshake hardware é necessário. Comparada a RS-485, o RS-232 é ponto a ponto e não suporta topologias multidrop.

Erros comuns incluem pinout incorreto, falta de aterramento adequado (causando ruído) e uso de comprimentos excessivos para RS-232. Diagnósticos rápidos como teste de loopback, troca de cabos e medição de níveis DC ajudam a detectar problemas. Documente sempre as mudanças.

Para projetos de upgrade, avalie criteriosamente quando migrar para RS-485, USB-serial ou fibra óptica — critérios incluem distância, número de nós, imunidade a ruído e necessidade de isolamento galvânico.

Comparativo direto com cabos e conectores similares da ICP DAS

Tabela resumida (exemplo):

• Cabo DB9 5 fios: ideal para ponto-a-ponto, custo baixo, blindagem variável.
• Cabo DB9 9 fios: suporta sinais de controle adicionais, recomendado para handshakes.
• Conversor RS-232→RS-485 (produto ICP DAS): recomendado para multidrop e longas distâncias.

Escolha conforme topologia e requisitos de robustez. Produtos ICP DAS oferecem fichas técnicas para comparação objetiva.

Erros comuns de instalação e diagnóstico rápido (faça e não faça)

Faça: verificar pinout, testar continuidade, usar conectores com torque correto. Não faça: juntar blindagens em múltiplos pontos sem estratégia, esticar o cabo além do bend radius, ou ignorar mismatch de configuração serial.

Diagnóstico rápido: trocar cabo conhecido bom, testar loopback, analisar sinais com osciloscópio e checar logs do dispositivo. Esses passos identificam rapidamente se o problema é físico, de configuração ou de protocolo.

Limitações técnicas e quando optar por conversores ou interfaces alternativas

Limitações do RS-232: distância curta, ponto a ponto, suscetível a ruído. Opte por RS-485 para multidrop e longas distâncias; por USB-serial para integração com computadores modernos; por fibra óptica quando isolamento total e imunidade a EMI são necessários.

Avalie critérios como taxa de transmissão, número de nós, topologia e custo. Em retrofit de planta, escolha a solução que minimize downtime e maximize interoperabilidade com sistemas existentes.

Conclusão e chamada para ação — Entre em contato / Solicite cotação

Em resumo, o cabo DB9 fêmea para RS-232 de 5 fios da ICP DAS é uma solução prática e econômica para comunicações serial ponto a ponto em automação industrial. Ele atende muitos cenários de integração com RTUs, PLCs e gateways IIoT, desde que observado comprimento, blindagem e compatibilidade de sinais. Para aplicações que exigem robustez industrial e garantia técnica, a série de cabos ICP DAS é altamente recomendada.

Se desejar assistência na especificação do cabo para seu projeto, integração com gateways ou elaboração de um checklist de instalação, entre em contato com nossa equipe técnica. Para ver opções de produto e solicitar cotação, acesse a página do produto: https://www.lri.com.br/comunicacao-de-dados/cabo-db9-femea-para-rs-232-de-5-fios e explore outros conversores e gateways em https://www.lri.com.br/comunicacao-de-dados/serial-to-ethernet.

Pergunte nos comentários qual é seu cenário (modelo dos equipamentos, distância, ambiente) e eu posso indicar a versão ideal do cabo, acessórios de aterramento e um plano de testes. Participe — suas dúvidas ajudam a melhorar o conteúdo.

Perspectivas futuras, aplicações específicas e resumo estratégico

A tendência na indústria é a convergência entre sistemas legacy e IIoT; o cabo DB9 fêmea continuará relevante como ponte entre equipamentos tradicionais e arquiteturas modernas. Soluções híbridas (serial-to-edge gateways) permitem translado de dados para plataformas cloud sem substituir equipamentos em campo, reduzindo CAPEX.

Para projetos estratégicos, recomendo mapear todos os pontos seriais existentes, categorizar por criticidade e planejar migrações graduais para protocolos mais resilientes quando justificável. Invista em documentação e testes automatizados para reduzir MTTR. Em projetos novos, avalie diretamente alternativas balanceadas ou ópticas se houver necessidade de alto isolamento ou distância.

Por fim, a escolha do cabo certo e boas práticas de instalação representam investimentos de baixo custo com alto impacto na disponibilidade do sistema. Para suporte técnico e especificação de soluções ICP DAS, consulte nossa equipe e as referências técnicas no blog. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
