WirelessHART: Como Funciona?

WirelessHART: Como Funciona?

O WirelessHART é um protocolo de comunicação sem fio amplamente adotado na automação industrial, especialmente em ambientes onde a instalação de cabos é impraticável ou muito cara. Este protocolo é uma extensão do HART (Highway Addressable Remote Transducer), que combina a comunicação digital com a analógica. O WirelessHART foi projetado para garantir a confiabilidade, a segurança e a eficiência na transmissão de dados entre dispositivos de campo e sistemas de controle.

Introdução ao Protocolo WirelessHART

O WirelessHART é um protocolo de comunicação que foi introduzido em 2007 como parte da especificação HART 7. Ele opera na frequência de 2.4 GHz ISM (Industrial, Scientific and Medical) band e utiliza uma técnica de salto de frequência para minimizar interferências e aumentar a segurança da rede. O protocolo é gerenciado pela organização FieldComm Group, que assegura a interoperabilidade e a padronização entre diferentes fabricantes de equipamentos.

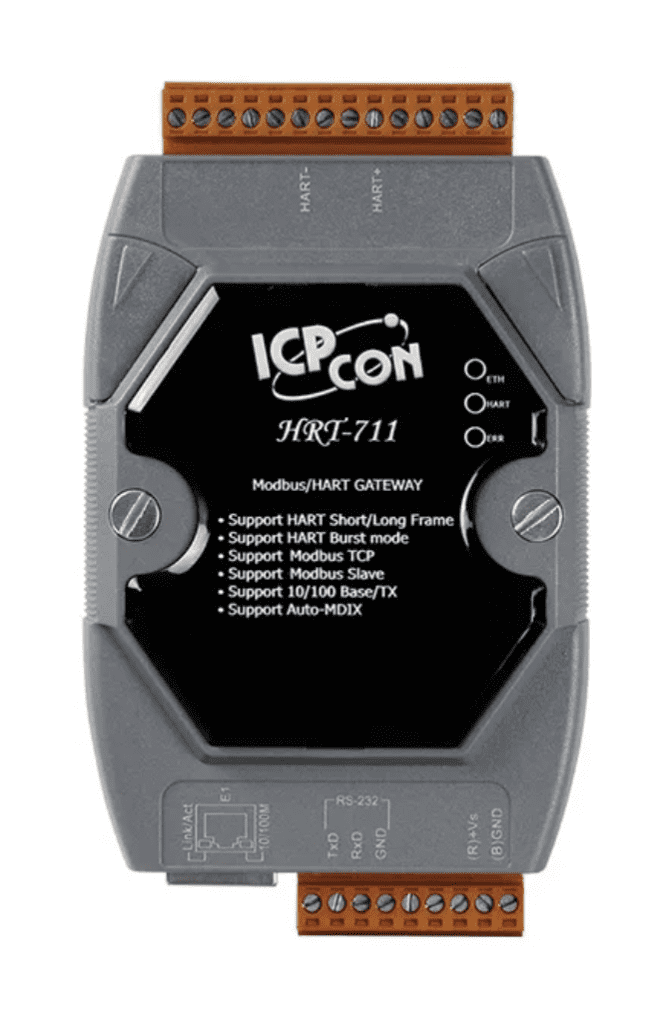

HRT-711 – Gateway Modbus TCP/UDP para HART

HRT-711 - Gateway Modbus TCP/UDP para HARTwirilesshart
WirelessHART: Como Funciona? 2

A principal característica do WirelessHART é sua capacidade de formar redes mesh, onde cada dispositivo pode transmitir e receber mensagens, funcionando tanto como um nó de sensor quanto como um repetidor. Isso aumenta significativamente a robustez e a extensão da rede, permitindo que os sinais contornem obstáculos físicos e alcancem a central de controle sem a necessidade de uma linha de visão direta.

O protocolo utiliza o método de comunicação baseado em TDMA (Time Division Multiple Access), que aloca slots de tempo específicos para cada dispositivo comunicar, reduzindo colisões e otimizando o uso da banda.

Fundamentos da Tecnologia WirelessHART

A tecnologia WirelessHART foi projetada para oferecer uma solução confiável e segura para a comunicação sem fio em ambientes industriais. Ela emprega uma série de mecanismos para garantir a integridade e a disponibilidade dos dados transmitidos, como a redundância de caminhos, criptografia forte e verificação de integridade de mensagens.

Cada dispositivo na rede WirelessHART tem um endereço único e pode se comunicar com um ou mais dispositivos na mesma rede, formando uma topologia de malha dinâmica que se adapta às mudanças no ambiente físico ou nas condições de operação. Isso é crucial em ambientes industriais onde novos obstáculos podem surgir ou onde dispositivos podem ser movidos ou desativados.

A eficiência energética também é uma consideração fundamental no design do WirelessHART. Os dispositivos são frequentemente alimentados por baterias, e o protocolo inclui mecanismos para minimizar o consumo de energia, como o agendamento adaptativo de comunicações e o modo de hibernação para dispositivos inativos.

Arquitetura e Componentes do Sistema

A arquitetura do sistema WirelessHART inclui vários componentes chave: dispositivos de campo, gateways, um gerenciador de rede e um sistema de aplicação. Os dispositivos de campo são os sensores e atuadores que coletam e controlam dados do processo. Eles comunicam-se com o gateway, que serve como a ponte entre a rede sem fio e os sistemas de controle ou monitoramento.

O gerenciador de rede é o cérebro da operação, responsável por configurar a rede, gerenciar a comunicação e manter a segurança. Ele pode ser integrado ao gateway ou operar como um dispositivo separado. O sistema de aplicação é onde os dados são analisados e visualizados, e pode ser parte de um sistema de controle industrial maior ou uma solução de monitoramento dedicada.

Esses componentes trabalham juntos para garantir que os dados coletados pelos dispositivos de campo sejam transmitidos de maneira segura e eficiente para o sistema de controle ou monitoramento, onde podem ser usados para tomar decisões operacionais críticas.

Processo de Configuração do WirelessHART

Configurar uma rede WirelessHART envolve várias etapas chave. Inicialmente, todos os dispositivos de campo devem ser instalados e fisicamente configurados no local. Após a instalação, cada dispositivo precisa ser registrado no gerenciador de rede, que irá atribuir-lhes endereços de rede e configurar os caminhos de comunicação.

O próximo passo é a configuração dos parâmetros de segurança, incluindo chaves de criptografia que garantem que os dados transmitidos entre os dispositivos e o gateway sejam protegidos contra interceptação ou manipulação. Este é um aspecto crucial, dado o potencial impacto de ataques cibernéticos em ambientes industriais.

Finalmente, o desempenho da rede deve ser testado e otimizado. Isso pode envolver o ajuste da frequência de comunicação dos dispositivos, a reconfiguração dos caminhos de rede para evitar áreas de alta interferência, e a calibração dos dispositivos de campo para garantir a precisão dos dados coletados.

Segurança na Rede WirelessHART

A segurança é uma prioridade máxima no design e na implementação de redes WirelessHART. O protocolo inclui várias camadas de segurança, como criptografia de dados, autenticação de dispositivos e gerenciamento de chaves. A criptografia ajuda a proteger os dados à medida que são transmitidos pela rede, impedindo que sejam lidos ou alterados por partes não autorizadas.

Além disso, o gerenciamento de chaves é vital para manter a segurança a longo prazo da rede. As chaves de criptografia são regularmente atualizadas e distribuídas de maneira segura para evitar que sejam comprometidas. O protocolo também suporta a autenticação de dispositivos, garantindo que apenas dispositivos autorizados possam se conectar à rede e comunicar-se.

O monitoramento contínuo da rede é essencial para detectar e responder a ameaças de segurança. Isso inclui o monitoramento do desempenho da rede, a verificação de padrões anormais de tráfego e a implementação de atualizações de segurança conforme necessário para abordar novas vulnerabilidades.

Aplicações Práticas do WirelessHART

O WirelessHART é utilizado em uma variedade de aplicações industriais, desde o monitoramento de processos até o controle de ativos. Em refinarias de petróleo, por exemplo, o WirelessHART pode ser usado para monitorar remotamente as condições de operação de equipamentos críticos, como bombas e compressores, permitindo manutenção preditiva e evitando paradas não planejadas.

Em plantas de tratamento de água, sensores WirelessHART podem ser utilizados para monitorar a qualidade da água em tempo real, fornecendo dados cruciais para garantir a segurança e a conformidade com as normas ambientais. A capacidade de implantar sensores em locais de difícil acesso sem a necessidade de cabos torna o WirelessHART ideal para este tipo de aplicação.

Além disso, na agricultura de precisão, o WirelessHART pode ajudar no monitoramento das condições do solo e do clima, otimizando o uso de recursos como água e fertilizantes e aumentando a eficiência da produção agrícola.

Vantagens do Uso do WirelessHART

Uma das principais vantagens do WirelessHART é a redução de custos associada à eliminação da necessidade de cabos para conectar dispositivos de campo. Isso não apenas reduz os custos de material e de mão de obra, mas também aumenta a flexibilidade na expansão ou modificação de instalações industriais.

A robustez das redes WirelessHART, com sua capacidade de auto-organização e auto-cura, garante alta disponibilidade e confiabilidade, mesmo em ambientes industriais hostis. Isso é crucial para aplicações onde o tempo de inatividade pode resultar em perdas significativas de produção ou comprometimento da segurança.

Além disso, a interoperabilidade entre diferentes fabricantes de equipamentos, garantida pelo cumprimento das especificações do FieldComm Group, permite que os usuários selecionem os melhores dispositivos para suas necessidades específicas sem preocupações com compatibilidade.

Desafios e Limitações do WirelessHART

Apesar de suas muitas vantagens, o WirelessHART enfrenta desafios e limitações. A interferência de sinais em ambientes industriais densamente equipados pode afetar a confiabilidade da comunicação. Embora o salto de frequência ajude a mitigar esse problema, a configuração e o monitoramento contínuos são necessários para manter a qualidade da rede.

A segurança, embora robusta, requer vigilância constante, especialmente em setores críticos onde o risco de ataques cibernéticos é alto. A gestão de chaves de criptografia e a atualização regular de software são essenciais para proteger a rede contra ameaças emergentes.

Além disso, embora a eficiência energética seja uma consideração importante no design do WirelessHART, a gestão da vida útil da bateria em dispositivos de campo continua sendo um desafio, especialmente em aplicações onde o acesso para manutenção é difícil ou disruptivo.

Conclusão

O WirelessHART é uma tecnologia poderosa que oferece muitos benefícios para a automação industrial, incluindo redução de custos, aumento da flexibilidade e melhoria da confiabilidade e segurança. Embora existam desafios, as vantagens oferecidas por essa tecnologia continuam a fazer dela uma escolha popular para muitas aplicações industriais. À medida que a tecnologia evolui e as práticas de segurança se fortalecem, espera-se que o WirelessHART desempenhe um papel ainda mais crítico na indústria 4.0.
