Introdução
A Placa PCI-1802 da ICP DAS é uma solução robusta de PCI data acquisition para aplicações industriais que exigem alta densidade de canais, isolamento e confiabilidade. Neste artigo vamos abordar o PCI-1802, seu DB37 pinout, variantes com conector 2×20 p/ terminais e o módulo adaptador CA-3710, além de discutir integração com SCADA, IIoT e práticas de engenharia. Palavras-chave como ICP DAS PCI-1802, aquisição de dados, integração SCADA e DB37 pinout aparecem já no primeiro parágrafo para otimização semântica.
Este conteúdo foi desenvolvido para engenheiros de automação, integradores de sistemas, profissionais de TI industrial e compradores técnicos em utilities, manufatura e OEMs. Referiremos normas relevantes (por exemplo, IEC/EN 62368-1, IEC 60601-1), conceitos como Fator de Potência (PFC) e MTBF, e incluiremos tabelas técnicas, pinouts e snippets de configuração para maximizar utilidade prática e aplicabilidade em projetos reais.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Sinta-se à vontade para comentar dúvidas técnicas ou solicitar exemplos adaptados ao seu projeto — sua interação ajuda a refinar conteúdos futuros.
Introdução ao PCI-1802: visão geral e conceito — O que é a Placa PCI-1802?
Objetivo desta seção — o que você vai aprender aqui
Nesta seção você entenderá a função principal da PCI-1802: placas PCI de aquisição de dados analógicos e digitais com alta densidade de canais, ideal para aquisição e controle em bancada e sistemas embarcados. Abordaremos variantes físicas (DB37, 2×20) e o uso do CA-3710 como acessório de terminais.
Definição técnica do PCI-1802 — descrição do produto, variantes (DB37 / 2×20 p/ terminais, CA-3710)
A PCI-1802 é uma placa PCI de múltiplos canais analógicos (AI) e digitais (DI/DO), projetada para medições de tensão, corrente (via shunt / transdutor), contadores e I/O digital. Está disponível com conector DB37 para cabos multi-condutor e em variante com 2×20 pinos para ligação direta a blocos de terminais, acompanhada do adaptador CA-3710 que facilita fiação e isolamento.
Principais características de hardware que definem o PCI-1802
As características típicas incluem: resolução A/D (por exemplo 12/16 bits), taxa de amostragem por canal, isolamento por grupo de canais (galvânico), alimentação via slot PCI, e suportes de E/S digitais. Esses atributos atendem requisitos de MTBF e normas de segurança aplicáveis, garantindo operação contínua em ambientes industriais.
Principais aplicações e setores atendidos pelo PCI-1802
Indústrias e cenários típicos (automação industrial, testes e medição, controle de máquinas)
A PCI-1802 é indicada para automação industrial, bancos de teste e medição, integração em linhas de produção e controle de máquinas CNC. Seus canais analógicos e digitais possibilitam monitorar sensores de pressão, temperatura, vibração e sinais de atuadores.
Casos de uso por setor (manufatura, energia, transporte, pesquisa)
Em manufatura e utilities é usada para monitoramento de energia e qualidade, em transporte para telemetria embarcada em bancos de teste, e em pesquisa para aquisição síncrona de múltiplos sinais. Em energia, combina-se com analisadores para calcular PFC e perfis de carga.
Por que escolher o PCI-1802 para projetos de aquisição de dados
Escolha-se a PCI-1802 quando se exige alta densidade de I/O, isolação galvânica para reduzir ruído e loop de terra, e compatibilidade com drivers industriais. Sua integração com SCADA e sistemas IIoT permite escalabilidade a projetos de Indústria 4.0.
Especificações técnicas do PCI-1802 (tabela de referência) — PCI data acquisition, DB37 pinout, ICP DAS PCI-1802
Promessa desta seção — consulte a tabela rápida para seleção técnica
Nesta seção há tabelas com as especificações elétricas, mecânicas, pinout DB37 vs 2×20 e notas de conformidade. Use-as para seleção técnica segundo requisitos de resolução, taxa de amostragem, isolamento e ambiente.
Tabela: especificações elétricas e mecânicas (canal I/O, resolução, taxa de amostragem, isolação, alimentação)
| Item | Especificação típica |
|---|---|
| Canais AI | 16/32 canais (variante) |
| Resolução A/D | 12 bits (padrão) / 16 bits opcional |
| Taxa de amostragem | Até 100 kS/s (multiplexado) |
| I/O Digital | 8/16 canais TTL/CMOS |
| Isolação | Isolação de grupo 2500 VDC (quando aplicável) |
| Alimentação | Slot PCI 5V / 3.3V (compatível com PCI) |
| Temperatura operacional | 0°C a 60°C |
| MTBF | >100.000 horas (dependendo da carga) |
Tabela: conectividade e pinout (DB37 vs 2×20 p/ terminais + CA-3710)
| Função | DB37 (pinos) | 2×20 (pinos) | Observações |
|---|---|---|---|
| AI 0..n | Pinos 1-16 | Header J1 (1-16) | Proteção ESD recomendada |
| AGND | Pinos 17-18 | Header J1 GND | Agrupamento de terra analógica |
| DI/DO | Pinos 19-26 | Header J2 | TTL/CMOS, ver níveis |
| +Vref | Pin 27 | Header | Apenas em versões com referência |
| Shield | Pin 37 | Carcaça | Usar malha em ambientes ruidosos |

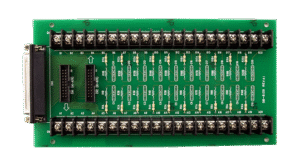

CA-3710: bloco de terminais removível que mapeia DB37 para bornes para instalação em painéis.
Notas sobre ambiente operacional, conformidades e certificações
A PCI-1802 deve ser instalada considerando normas EMC/EMI, aterramento e filtros conforme IEC/EN 62368-1. Para aplicações biomédicas, confere-se compatibilidade com IEC 60601-1 quando aplicável. O design deve considerar PFC na fonte do sistema se houver cargas significativas.
Importância, benefícios e diferenciais do PCI-1802
Promessa — entenda o valor técnico e operacional agregado
Explicaremos os benefícios técnicos: densidade de canais, isolação, confiabilidade e compatibilidade com drivers e SDKs. Também apontaremos diferenciais frente a alternativas e o impacto em custo total de propriedade (TCO).
Benefícios imediatos (confiabilidade, densidade de canais, compatibilidade)
Benefícios incluem alta densidade de canais reduzindo PCB/equipamento adicional, isolação galvânica mitigando loops de terra, e compatibilidade com toolchains Windows/Linux, reduzindo tempo de integração. MTBF elevado reduz custos de manutenção.
Diferenciais frente a alternativas (isolação, facilidade de fiação, software suportado)
Diferenciais notáveis: suporte a conectores DB37 e 2×20 para terminais com CA-3710, documentação completa, exemplos de driver e sample code, tornando integração com SCADA e sistemas IIoT mais rápida que alternativas genéricas.
Para aplicações que exigem essa robustez, a série PCI-1802 da ICP DAS é a solução ideal. Confira as especificações completas na página do produto: https://www.lri.com.br/aquisicao-de-dados/placa-pci-1802-com-conectores-db37-ou-2×20-p-pterminais-inclui-ca-3710
Guia prático: como instalar e configurar o PCI-1802
Antes de começar — requisitos de sistema e segurança
Verifique compatibilidade do slot PCI (32-bit/33MHz ou 64-bit conforme modelo), versão de BIOS, requisitos de alimentação e espaço físico no gabinete. Siga práticas de ESD e desconecte alimentação antes de inserir a placa.
Passo a passo de instalação física (inserção PCI, seleção de conector DB37 ou 2×20)
- Desligue o PC e desconecte da rede.
- Insira a placa PCI firmemente no slot, fixando o parafuso do bracket.
- Conecte cabos DB37 ou instale o CA-3710 no cabeçalho 2×20 e realize a fiação conforme pinout.
Passo a passo de configuração de software e drivers (instalação do driver ICP DAS, verificação no Windows/Linux)
Instale o driver oficial ICP DAS (disponível para Windows/Linux). No Windows, verifique no Device Manager; no Linux, use dmesg e lsmod. Teste com utilitário de diagnóstico ICP DAS e realize calibração se necessário.
Operação e programação do PCI-1802: exemplos e boas práticas
Promessa — aprenda a coletar e validar sinais com precisão
Apresentaremos configuração de ranges, filtragem e pseudocódigo para leitura contínua, além de estratégias para reduzir ruído e evitar saturações.
Configuração de canais analógicos e digitais (calibração, ranges, filtros)
Defina ranges (±10V, 0-5V, etc.), realize offset e ganho por calibração, aplique filtros anti-aliasing (hardware/software) e configure debouncing para entradas digitais. Use amplificadores de isolamento se necessário.
Exemplo de script / pseudo-código para leitura contínua
Pseudo-código:
init_device();config_channel_range(channel, RANGE_10V);start_scan(channels, sample_rate);while (running) { data = read_scan_buffer(); for each sample in data { value = convert_counts_to_voltage(sample); log(value); if (out_of_range) raise_alarm(); }}stop_scan();Implemente watchdog e verificações de integridade para produção.
Integração do PCI-1802 com SCADA e plataformas IIoT — passos e protocolos
Promessa — saiba como integrar o PCI-1802 em redes de controle e nuvem
Descreveremos protocolos suportados, arquitetura típica (edge/gateway/cloud) e boas práticas de segurança para levar dados à plataforma SCADA/IIoT.
Protocolos e drivers suportados (OPC UA/DA, Modbus, APIs locais)
Use drivers locais e gateways que exponham dados via OPC UA/DA, Modbus TCP/RTU ou APIs REST para ingestão em plataformas IIoT. ICP DAS frequentemente fornece SDKs para integrar com esses protocolos.
Arquitetura de integração típica com SCADA / IIoT (gateway, edge, cloud)
Padrão: PCI-1802 -> PC industrial/edge -> gateway OPC/Modbus -> SCADA local / broker MQTT -> cloud analytics. Inclua sincronização de tempo (NTP/PTP) e TLS para conexões seguras.
Consulte também artigos relacionados sobre integração SCADA e aquisição de dados: https://blog.lri.com.br/aquisicao-de-dados e https://blog.lri.com.br/integracao-scada
Exemplos práticos de uso do PCI-1802 em projetos reais
Promessa — ver aplicações concretas e resultados esperados
Apresentaremos três casos representativos: monitoramento de energia, bancada de testes automotivos e laboratório de pesquisa, com KPIs e expectativas de desempenho.
Caso A: monitoramento de energia em fábrica (diagrama, KPIs)
Diagrama: sensores de corrente e tensão -> condicionadores -> PCI-1802. KPIs: consumo horário, PFC, harmônicos (via FFT em software), alarmes de sobrecorrente. Taxa de amostragem e sincronização são críticas.
Caso B: bancada de testes automotivos (fluxo de aquisição, taxas)
Fluxo: sensores de torque/velocidade -> aquisição contínua com buffer circular. Exigem alta taxa de amostragem e latência baixa para validação de eventos. PCI-1802 com driver otimizado atende testes funcionalmente determinísticos.
Caso C: integração em laboratório de pesquisa (repetibilidade e precisão)
Em laboratórios, repetições e calibração são essenciais. Use referências internas e externos, registre metadados, e mantenha controle de versão do firmware/software para reprodutibilidade.
Comparação técnica: PCI-1802 vs outros produtos ICP DAS e concorrentes
Promessa — escolha informada entre alternativas
Apresentaremos uma tabela comparativa e discutiremos quando optar por outro modelo por custo, densidade ou requisitos de isolamento.
Tabela comparativa (PCI-1802 vs modelos ICP DAS similares: recursos, preço, uso recomendado)
| Modelo | Canais AI | Resolução | Isolação | Uso recomendado |
|---|---|---|---|---|
| PCI-1802 | 16/32 | 12/16-bit | Grupo isolado | Bancadas, controle local |
| PCM-3710 | 8 | 16-bit | Total | Medições de precisão |
| Concorrente X | 16 | 12-bit | Não isolado | Baixo custo / protótipos |
Vantagens e limitações relativas (quando optar por outro modelo)
Opte por PCI-1802 quando precisar de densidade e custo-benefício. Escolha modelos com isolamento total se normas aplicáveis exigirem, ou ADCs de maior resolução para metrologia.
Erros comuns, armadilhas de projeto e como evitá-los com o PCI-1802
Promessa — evite falhas que comprometem sua aplicação
Listaremos problemas frequentes na instalação, configuração de ranges e diagnósticos, com soluções práticas.
Problemas de instalação física e fiação (DB37 / 2×20)
Erros incluem fiação incorreta de shields, uso indevido de terra analógica/terra de proteção, e conexão de sinais de corrente sem shunt. Use CA-3710 para facilitar fiação e reduzir erro humano.
Configuração incorreta de ranges e proteção contra sobrecorrente
Configurar range errado pode saturar ADC; implemente proteções externas (fusíveis, limitadores) e planeje filtros anti-aliasing. Testes de verificação com sinal conhecido reduzem risco.
Checklist de implementação do PCI-1802 — do projeto ao comissionamento
Promessa — tenha um roteiro prático para deploy confiável
Apresente um checklist objetivo para pré-instalação, instalação e comissionamento funcional.
Checklist pré-instalação (compatibilidade, drivers, ferramentas)
- Verificar slot PCI e espaço físico
- Baixar driver ICP DAS compatível
- Ferramentas: multímetro, osciloscópio, cabos DB37/CA-3710
Checklist de comissionamento (testes funcionais, validação de dados)
- Teste de curto e isolamento, leitura de canais com sinal conhecido, verificação de ruído e estabilidade, registro de resultados.
Conclusão técnica e chamada para ação — Entre em contato / Solicite cotação
Resumo executivo — por que o PCI-1802 atende suas necessidades de aquisição de dados
A PCI-1802 é uma placa PCI de aquisição de dados de alta densidade, com opções de conectividade (DB37, 2×20 + CA-3710), isolamento, suporte de drivers e aplicação direta em projetos industriais e de pesquisa. Sua arquitetura favorece integração com SCADA e IIoT.
Próximos passos recomendados (avaliação de projeto, prova de conceito)
Recomenda-se um PoC com leituras reais em bancada, validação de filtros e verificação de MTBF estimado. Envolva equipe de automação/IT para arquitetura de integração.
Call-to-action: Entre em contato com o fornecedor / solicite cotação e suporte técnico
Para especificações detalhadas e cotação técnica, consulte a página do produto e solicite suporte: https://www.lri.com.br/aquisicao-de-dados/placa-pci-1802-com-conectores-db37-ou-2×20-p-pterminais-inclui-ca-3710
Para soluções complementares e modelos alternativos, veja outros produtos e artigos em nosso blog: https://blog.lri.com.br/. Para aplicações que exigem essa robustez, a série PCI-1802 da ICP DAS é a solução ideal. Confira as especificações e solicite assistência técnica.
Perspectivas futuras e aplicações específicas para o PCI-1802
Promessa — tendências e oportunidades para expandir uso do produto
Abordaremos tendências como edge computing, análises preditivas e maior integração via OPC UA e MQTT, que ampliam o valor do PCI-1802 em arquiteturas modernas.
Aplicações emergentes (edge computing, análises preditivas, integração com IIoT)
A combinação PCI-1802 + PC/edge com processamento local permite análises em tempo real, reduzindo latência e custo de banda para cloud. Dados de alta fidelidade alimentam modelos de manutenção preditiva.
Resumo estratégico — como posicionar o PCI-1802 em roadmaps de automação
Inclua a PCI-1802 em roadmaps como solução de aquisição local de alta densidade, com migração gradual para arquiteturas distribuídas (edge + cloud) e integração via OPC UA/REST para sustentabilidade a longo prazo.
Incentivo à interação: deixe suas perguntas técnicas nos comentários, descreva seu caso de uso e pediremos à equipe técnica que responda com exemplos práticos.
