Introdução — O que é Cabo Ethernet com malha Categoria 5e RJ45–RJ45 da ICP DAS e por que importa

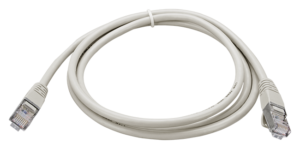

O Cabo Ethernet com malha Categoria 5e RJ45–RJ45 da ICP DAS é um cabo de dados CAT5e projetado para ambientes industriais, com blindagem por malha (braid shield) e terminação em conectores RJ45 prontos para uso. Ele suporta os padrões de transmissão Ethernet definidos por IEEE 802.3 e atende aos requisitos de impedância característica de 100 Ω e faixa de frequência até 100 MHz, garantindo operação até 1000BASE‑T (1 Gbps) em links curtos e com instalação adequada. No primeiro parágrafo já fica claro que esse cabo Ethernet industrial combina robustez mecânica, imunidade a EMI e facilidade de integração em painéis e painéis de campo.
A composição típica inclui condutores de cobre sólido ou trançado (24 AWG), isolação em polímero resistente, blindagem em malha metálica com fio de dreno para aterramento e capa externa com propriedades anti‑abrasivas e resistentes a óleo/UV. Em comparação com cabos não blindados, a blindagem por malha reduz ruído por interferência eletromagnética (EMI), essencial em painéis com inversores, drives e fontes chaveadas que podem gerar ruído. Citando normas relevantes, recomenda‑se projetar e testar instalações segundo TIA/EIA‑568, ISO/IEC 11801 e avaliar requisitos EMC conforme IEC 61000.
Para integradores e engenheiros, o impacto prático é direto: menos pacotes perdidos, menor retransmissão, e maior disponibilidade de redes SCADA/IIoT em plantas. A escolha correta do cabo influencia indicadores como MTBF do sistema de comunicação e custos operacionais. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Principais aplicações e setores atendidos pelo Cabo Ethernet com malha Categoria 5e RJ45–RJ45 da ICP DAS
O cabo é indicado para automação industrial, integração de painéis elétricos, redes de chão de fábrica (manufacturing floor), e conexões entre PLCs, RTUs, switches industriais e gateways IIoT. Em ambientes com alta interferência, como linhas com inversores de frequência e soldagem, a blindagem malha garante maior imunidade e estabilidade de link. Setores típicos incluem manufatura, energia, utilities, petróleo e gás, alimentos e bebidas, e transporte.
Em subestações e aplicações de proteção, o cabo é usado para conectar RTUs, câmeras IP e dispositivos de telemetria onde a imunidade a ruído e a confiabilidade são críticas. Para sistemas críticos, integradores combinam esse cabo com práticas de aterramento e segregação de cabos de potência, em conformidade com normas EMC e boas práticas descritas por IEC 61850 e recomendações de instalação de redes elétricas. Em linhas de produção, reduz perdas de pacotes e melhora tempos de resposta de sistemas determinísticos.
No contexto IIoT e Indústria 4.0, o cabo serve como camada física confiável para coleta de dados, onde latência e largura de banda são requisitos para análises em tempo real e telemetria. Para aplicações que exigem essa robustez, a série Cabo Ethernet com malha Categoria 5e RJ45–RJ45 da ICP DAS é a solução ideal. Confira as especificações completas no produto: https://www.lri.com.br/comunicacao-de-dados/cabo-ethernet-com-malha-categoria-5e-rj45-para-rj45
Especificações técnicas do Cabo Ethernet com malha Categoria 5e RJ45–RJ45 da ICP DAS — Dados essenciais em tabela
Abaixo está uma tabela técnica pronta para publicação com os parâmetros essenciais do cabo. Estes dados permitem avaliar compatibilidade elétrica, mecânica e ambiental para projetos industriais. Use os valores como referência de projeto; parâmetros exatos podem variar por SKU e comprimento.
Tabela de especificações (formato pronto para publicação)
| Parâmetro | Especificação | Impacto na aplicação |
|---|---|---|
| Tipo | CAT5e blindado (STP) com malha | Suporta até 100 MHz; adequado para 100/1000 Mbps em instalações corretas |
| Condutor | Cobre puro (AWG 24) sólido/trançado | Baixa resistência DC; flexibilidade para patch/instalação fixa |
| Impedância característica | 100 Ω ±15% | Compatibilidade com Ethernet; minimiza reflexões e perda de pacotes |
| Capacitância | ≤ 52 pF/m (aprox.) | Afeta atenuação e resposta em frequência |
| Blindagem | Malha (braid) metálica + fio de dreno | Alta imunidade a EMI; necessita aterramento correto |
| Conectores | RJ45 (gold plated 50 µin) | Boa resistência à corrosão e contato confiável |
| Comprimentos disponíveis | 0.5 m a 100 m (patch/perm) | 100 m limite para canal permanente (TIA/EIA) |
| Temperatura de operação | -20 °C a +75 °C | Adequado para ambientes industriais típicos |
| Padrões/Certificações | TIA/EIA‑568, ISO/IEC 11801, IEEE 802.3 | Conformidade com normas de transmissão |
| Proteção mecânica | Capa resistente a óleo/UV; opcional PUR | Melhor durabilidade em ambientes agressivos |
| Frequência máxima | 100 MHz | Define suporte para 100BASE‑TX e 1000BASE‑T (dependente de link) |
Interpretação técnica dos valores (como ler a tabela)
A impedância característica (100 Ω) é crítica: qualquer descontinuidade (mau crimp, conector pobre) causa reflexões e perda de sinal. Em redes industriais, isso se traduz em maior taxa de retransmissão e latência. Use certificadores de cabo para verificar NEXT, return loss e impedância ao instalar.
A capacitância e a frequência máxima influenciam a atenuação; em longos trechos próximos aos 100 m é recomendável considerar switches ou repetidores para manter desempenho. A blindagem por malha exige aterramento contínuo: sem ligação ao terra a blindagem perde eficácia, podendo até atuar como antena.
As conexões RJ45 com contatos banhados a ouro e limpeza correta reduzem resistência de contato e problemas por corrosão. Em ambientes com óleo/UV utilizar capas em PUR aumenta vida útil; em instalação fixa prefira condutores sólidos, em patch cords prefira trançado.
Importância, benefícios e diferenciais do Cabo Ethernet com malha Categoria 5e RJ45–RJ45 da ICP DAS
O principal benefício técnico é a imunidade aumentada contra EMI/RFI proporcionada pela malha, resultando em menor bit‑error rate e melhor disponibilidade de rede em instalações ruidosas. Para integradores, isso significa menos retrabalhos e menos tempo de parada. A blindagem reduz a suscetibilidade a interferências provenientes de cabos de potência e equipamentos eletrônicos industriais.
Outro diferencial é a construção orientada para aplicações industriais: capas com resistência a solventes, perfil de torção controlado, e terminação com contato confiável. Esses atributos reduzem custos de manutenção e melhoram indicadores como MTBF do sistema de comunicação, mesmo que MTBF não seja diretamente aplicável a cabos, seu efeito sistêmico é mensurável em disponibilidade. A ICP DAS agrega controle dimensionado de qualidade e rastreabilidade de lote, útil para qualificação de fornecedor em projetos críticos.
Comparado a cabos genéricos, a versão ICP DAS oferece testes adicionais, suporte técnico para integração e documentação (datasheets, curvas de atenuação), reduzindo risco de incompatibilidade. Para mais comparativos e seleção de cabos, consulte nossos guias técnicos e casos práticos nos artigos: https://blog.lri.com.br/como-escolher-cabo-ethernet-industrial e https://blog.lri.com.br/boa-pratica-aterramento-ethernet
Guia prático de instalação e uso do Cabo Ethernet com malha Categoria 5e RJ45–RJ45 da ICP DAS
Antes de instalar, verifique integridade física do cabo, compatibilidade de conector e comprimento do link. Inspecione a capa quanto a cortes e o conector RJ45 quanto a pinos tortos. Confirme o tipo de condutor (sólido vs trançado) conforme aplicação: condutor sólido para instalação fixa em dutos; trançado para patch cords.
No roteamento, mantenha separação entre cabos de potência e dados (mínimo 10–30 cm conforme intensidade), evite rotações excessivas e dobras com raio menor que 4× diâmetro do cabo. Utilize bandejas metálicas com pontos de aterramento e proteções mecânicas (passa‑cabos, conduítes) em trechos com risco de abrasão. Documente o trajeto no desenho as‑built.
Para terminação, use ferramentas de crimpagem industriais (crimpadoras ratchet) e conectores RJ45 industriais com encaixe reforçado. Mantenha pares na sequência correta e minimize o desemparelhamento próximo ao conector (99,9%.
A lição: blindagem+aterramento correto supera muitas soluções de mitigação apenas por software.
Recomendação: sempre testar NEXT e return loss após instalação.
Caso 2 — Conexão de RTUs/PLCs em subestações elétricas
Topologia: RTU → cabo blindado → switch industrial → conversor para fibra. Proteções: supressão de surto, aterramento único. Resultado: eliminação de loops de terra e comunicações estáveis durante curto‑circuitos.
Procedimento: usar conectores blindados e certificador para validar links antes da energização.
Lição: combinação de cabeamento de qualidade e práticas EMC é imprescindível.
Comparação técnica com produtos similares da ICP DAS e alternativas do mercado
Comparando CAT5e blindado ICP DAS com CAT6 e com cabos não blindados: CAT6 oferece maior margem de frequência (250 MHz) e melhor headroom para 1 Gbps e 10 Gbps em distâncias reduzidas; porém, custo e rigidez física aumentam. Cabos não blindados são econômicos, mas inadequados em ambientes com EMI.
ICP DAS oferece versões com capa em PUR, conectores industriais e testes de lote que muitos concorrentes OEM não fornecem. Em projetos onde custo é sensível e ambiente é limpo, UTP pode ser aceitável; em ambientes industriais reais, blindagem compensa o investimento.
Tabela comparativa ajuda a decidir: custo x robustez x performance. Considere as previsões de crescimento de rede (migração para mais tráfego IIoT) ao dimensionar o cabeamento.
Tabela comparativa — ICP DAS: CAT5e blindado vs alternativas (CAT6, cabo não blindado)
| Parâmetro | CAT5e blindado ICP DAS | CAT6 blindado | CAT5e não blindado |
|---|---|---|---|
| Frequência Máx | 100 MHz | 250 MHz | 100 MHz |
| Imunidade EMI | Alta (malha) | Alta | Baixa |
| Flexibilidade / Custo | Boa / Médio | Menos / Alto | Alta / Baixo |
| Aplicação ideal | Ind. com EMI | Alta largura/upgrade futuro | Ambientes limpos |
Erros comuns de seleção e instalação (e como evitá‑los)
Erro: não aterrar a malha — solução: garantir ponto de terra único e conexão de dreno. Erro: ultrapassar 100 m sem switch — solução: utilizar switches ou fibra. Erro: usar cabos de patch no lugar de condutores sólidos para instalações fixas — solução: escolher tipo conforme aplicação.
Treinamento e checklists reduzem erros; use certificadores e mantenha documentação.
Consulte também guias de instalação e produtos relacionados no blog para melhores práticas.
Detalhes técnicos avançados e limitações do Cabo Ethernet com malha Categoria 5e RJ45–RJ45 da ICP DAS
Limites: CAT5e atinge 1 Gbps com margem; para 10 Gbps migrar para CAT6A/CAT7 e/ou fibra. Blindagem melhora EMI, mas exige aterramento: mal feita pode gerar problemas adicionais.
Considerações de atualização: planeje migração de infraestrutura quando previsão de tráfego e requisitos de latência crescerem. Documente canais e topologias.
Em ambientes extremos (temperaturas >75 °C, imersão), avalie cabos com especificações especiais ou uso de fibra.
Considerações de conformidade, certificações e segurança industrial
Verifique conformidade com TIA/EIA‑568, ISO/IEC 11801, e padrões EMC como IEC 61000. Para projetos que interagem com equipamentos médicos ou críticos avalie normas específicas (ex.: IEC 60601‑1 aplicável a dispositivos médicos). Em instalações com equipamentos de áudio/av, normas como IEC/EN 62368‑1 podem ser relevantes para segurança elétrica global.
A prova documental (certificados de teste, relatórios de desempenho) é exigida por muitas utilities para aceitar fornecedores. Mantenha registros e resultados de certificação dos cabos.
Siga políticas de segurança ao trabalhar em painéis energizados: isole circuitos e utilize EPI; documentação técnica é essencial para validação em auditorias.
Conclusão e chamada para ação — Solicite cotação e suporte técnico para o Cabo Ethernet com malha Categoria 5e RJ45–RJ45 da ICP DAS
O Cabo Ethernet com malha Categoria 5e RJ45–RJ45 da ICP DAS é uma solução consolidada para ambientes industriais que demandam robustez, imunidade a EMI e confiabilidade. Sua seleção impacta diretamente disponibilidade de redes SCADA/IIoT, MTBF sistêmico e custos operacionais. Ao projetar, considere aterramento da malha, limites de comprimento e testes pós‑instalação para garantir desempenho conforme normas TIA/ISO/IEEE.
Para aplicações que exigem essa robustez, a série Cabo Ethernet com malha Categoria 5e RJ45–RJ45 da ICP DAS é a solução ideal. Confira as especificações e solicite cotação: https://www.lri.com.br/comunicacao-de-dados/cabo-ethernet-com-malha-categoria-5e-rj45-para-rj45. Para outras alternativas industriais e acessórios, veja também nossa página de produtos: https://www.blog.lri.com.br/produto/cabo-ethernet-industrial-malha-cat5e
Se tiver dúvidas técnicas, necessidades de customização ou quiser um estudo de caso para sua planta, comente abaixo ou entre em contato com nosso time técnico. Pergunte sobre compatibilidade com seus switches, requisitos de aterramento e testes recomendados — respondemos com dados e checklist práticos.
Incentivo à interação: deixe sua pergunta nos comentários, compartilhe experiências de instalação e solicite exemplos de relatório de certificação que usamos em projetos.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
