Tampa Impermeável M12 1.0P Para Tipo Parafuso Fêmea

Introdução

Introdução — O que é a tampa impermeável M12 1.0p para tipo parafuso fêmea da ICP DAS? Visão geral e conceito fundamental

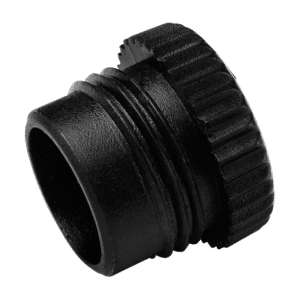

A tampa impermeável M12 1.0p para tipo parafuso fêmea da ICP DAS é um acessório de proteção projetado para fechar e vedar conectores M12 fêmea com rosca 1.0 mm (M12×1.0p), evitando entrada de líquidos, poeira e contaminantes em aplicações industriais. Este produto atua como elemento passivo de proteção para pontos de conexão quando um cabo não está acoplado, mantendo a integridade da interface elétrica e mecânica. Termos-chave como tampa M12 fêmea, M12 1.0p e vedação IP67/IP68 serão usados ao longo do texto para explicar compatibilidade, montagem e impactos em sistemas IIoT/SCADA.
Tecnicamente, a tampa combina um corpo rígido (geralmente em PA66 ou polímero técnico equivalente) com um anel de vedação em elastômero (NBR/EPDM ou silicone), oferecendo resistência química, térmica e mecânica adequada ao padrão IEC 61076‑2‑101 para conectores circulares M12. A função básica é simples: substituir temporariamente a interface de contato do conector para preservar o desempenho elétrico e evitar corrosão galvânica, pontos de falha e leituras falsas.
No contexto de automação e utilities, a tampa é uma peça de baixo custo que aumenta MTBF (Mean Time Between Failures), reduz intervenções de manutenção e contribui diretamente para a continuidade operacional de sensores, atuadores e módulos de I/O em ambientes agressivos.

Definição técnica e características essenciais

A tampa é constituída por um corpo rosqueável compatível com filete M12×1.0p e um elemento de vedação que garante o nível de proteção declarado pelo fabricante (ex.: IP67 / IP68 conforme IEC 60529). Materiais típicos são PA66 (nylon) para corpo e EPDM/NBR para o o‑ring; versões com aço inoxidável podem ser usadas quando há exigência contra corrosão ou altas temperaturas.
Do ponto de vista dimensional, a rosca M12 1.0p segue a norma IEC 61076‑2‑101, garantindo intercambialidade com conectores fêmea ICP DAS e de outros fabricantes que adotem o mesmo padrão. Parâmetros críticos incluem diâmetro nominal, passo da rosca, profundidade de rosqueamento e tolerância de concentricidade para evitar tensões no selo.
Características adicionais que impactam seleção: torque de aperto recomendado (geralmente 0,5–1,2 Nm), faixa de temperatura operacional (-40 °C a +85 °C típico), resistência química (compatibilidade com óleos, solventes e soluções de limpeza industrial) e opção de strings para lacre ou identificação.

Compatibilidade com conectores e variantes ICP DAS

A tampa foi projetada para ser compatível com a linha de conectores M12 tipo parafuso fêmea da ICP DAS, incluindo séries de I/O remotas, gateways IIoT, sensores e módulos de aquisição de dados que utilizam interfaces M12 A‑coded, B‑coded ou D‑coded conforme aplicação. A escolha da variante depende do tipo de codificação e do espaço disponível no painel.
Variantes típicas oferecidas: versão standard em nylon com o‑ring NBR (uso geral), versão em silicone para baixas temperaturas e versão em aço inox para ambiente marinho/corrosivo. Também existem tampas com cadeado/cadeado de segurança para evitar conexões acidentais em campo.
Aplicação prática: para um conector M12 A‑coded em um sensor de proximidade em linha de produção, a tampa standard com IP67 é suficiente; para instrumentação offshore, recomenda‑se a versão em aço inox e o‑ring FKM, além de inspeções mais frequentes.

Principais aplicações e setores atendidos por tampa impermeável M12 1.0p para tipo parafuso fêmea da ICP DAS | tampa impermeável M12, M12 1.0p, tampa M12 fêmea

A tampa impermeável M12 atende a múltiplos setores: automação industrial, energia/utilities, transportes, alimentos e bebidas, agricultura de precisão e oil & gas. Em todos esses setores, a proteção física de pontos de conexão é crítica para evitar falhas eletromecânicas e perda de dados.
Em arquiteturas IIoT/Industria 4.0, sensores remotos e gateways distribuídos dependem de conectividade confiável; uma tampa adequada garante que interfaces inativas não introduzam ruído, resistência de contato alterada ou corrosão que poderiam degradar sinais analógicos e digitais.
Para integradores e compradores técnicos, o valor da tampa é medido em redução de downtime, menor custo de mão de obra em manutenção e conformidade com normas de higiene e segurança (p.ex. requisitos de lavagem IP69K em algumas linhas alimentícias quando aplicável).

Setores industriais e ambientes críticos

Setores com requisitos severos de higiene, como processamento de alimentos, exigem tampas que resistam a lavagem com jatos de alta pressão e detergentes; aqui, versões com classificação IP69K ou materiais compatíveis com limpeza agressiva são recomendadas. Em ambientes offshore, resistência a corrosão salina e compatibilidade com certificações ATEX/IECEx (quando aplicável) são diferenciais.
Em utilidades e estações de tratamento, o desafio é exposição prolongada à umidade, agentes químicos e variações de temperatura; a escolha de o‑rings em FKM e corpos metálicos aumenta vida útil. Já na automação de fábricas com alta vibração, concentricidade e torque correto evitam afrouxamento e perda de vedação por fadiga.
Ambientes críticos também demandam rastreabilidade do componente (código de lote) e, muitas vezes, testes de aceitação como ensaio de imersão e testes de resistência térmica conforme IEC 60068.

Aplicações específicas (sensores, atuadores, painéis móveis)

Tampas M12 são frequentemente usadas para proteger: sensores de proximidade, cabeamentos de atuadores em robôs colaborativos, entradas fêmea em painéis móveis e terminais de I/O em PLCs remotos. Em cada caso, a otimização do material e do método de vedação é chave.
Em painéis móveis e cabos flexíveis, o risco é abrasão e flex‑fatigue; tampas com recobrimento em borracha e formato que minimize contato são preferíveis. Em sensores expostos, a tampa evita contaminação do pino central que poderia alterar resistência ou capacitância do sensor.
Para módulos de aquisição de dados em campo, manter conectores selados enquanto se faz manutenção periódica garante integridade do banco de medidas e evita necessidade de recalibração frequente por corrosão ou ruído elétrico.

Especificações técnicas detalhadas (tabela de dados)

A seguir, uma tabela concisa com os parâmetros essenciais para seleção técnica da tampa impermeável M12 1.0p da ICP DAS. Observe tolerâncias e notas de instalação para garantir compatibilidade.

Tabela de especificações (material, rosca, IP, temperatura, dimensões, torque)

Certificações, conformidades e limites operacionais

A tampa deve ser avaliada quanto à conformidade com IEC 60529 (grau de proteção), IEC 61076‑2‑101 (dimensões M12) e testes ambientais conforme IEC 60068 (choque, vibração, temperatura). Para aplicações em setores regulados, considere requisitos adicionais (p.ex. compatibilidade com normas de higiene alimentícia ou requisitos ATEX/IECEx para atmosferas explosivas).
Limites operacionais práticos: não utilizar tampas padrão em ambientes com solventes agressivos sem confirmar compatibilidade do elastômero; evitar exposição contínua acima da faixa térmica indicada; substituir o‑rings a cada ciclo de manutenção em instalações críticas para manter IP nominal.
Notas de interpretação: IP67 garante imersão até 1 m por 30 minutos; IP68 depende do fabricante (profundidade/tempo definidos em ficha técnica); IP69K cobre lavagem a alta pressão e temperaturas elevadas — escolha conforme nível de exposição.

Importância, benefícios e diferenciais do produto tampa impermeável M12 1.0p para tipo parafuso fêmea da ICP DAS

A presença de uma tampa adequada é um detalhe frequentemente subestimado que influencia diretamente a confiabilidade de sistemas de automação. A proteção contra ingressos de água e poeira reduz riscos de curtos, corrosão e degradação de contato que levam a falhas intermitentes em sensores e módulos.
Benefícios mensuráveis incluem aumento do MTBF, redução de chamadas de manutenção emergencial e menor necessidade de calibração devido a conexões limpas. Em grandes redes SCADA, isso se traduz em menor perda de dados e maior disponibilidade operacional.
Além disso, a adoção de tampas padronizadas facilita logística e manutenção: cobertura universal para conectores M12, intercambiabilidade entre fabricantes e simplificação de estoque de peças sobressalentes.

Benefícios funcionais (estanqueidade, proteção e durabilidade)

A estanqueidade evita formação de óxidos e garante baixa resistência de contato ao longo do tempo, preservando medidas analógicas e integridade de sinais seriais (por ex. RS‑485 via M12). Proteção mecânica previne danos por impactos e abrasão; durabilidade advém de materiais e projeto que resistem a ciclos térmicos e químicos.
Redução de manutenção é direta: menos trocas de conectores corroídos, menos retrabalhos e inspeções corretivas. Em termos de OEE (Overall Equipment Effectiveness), isso aumenta o tempo produtivo.
Para aplicações críticas, cada ponto de conexão protegido é um ponto a menos de falha que poderia afetar processos automatizados e causar perdas financeiras significativas.

Diferenciais ICP DAS (qualidade, testes e suporte técnico)

A ICP DAS oferece integração entre componentes (tampas e conectores da mesma linha), documentação técnica completa e suporte de aplicação, o que facilita especificação e resolução de dúvidas em projetos. Os componentes passam por testes de fábrica que podem incluir ensaio de imersão e verificação dimensional.
Suporte técnico da ICP DAS e parceiros locais (ex.: LRI) permite seleção do material correto conforme indústria e ambiente, além de recomendações de procedimentos de manutenção. Isso reduz risco de especificação errada.
Para aplicações que exigem essa robustez, a série de tampas M12 da ICP DAS é a solução ideal. Confira as especificações no catálogo e solicite amostras para avaliação de POC: https://www.lri.com.br/aquisicao-de-dados/tampa-impermeavel-m12-1-0p-para-tipo-parafuso-femea

Guia prático — Como instalar e usar a tampa impermeável M12 (passo a passo)

A seleção correta começa por confirmar que a rosca é M12×1.0p e que o conector não tem danos. Ferramentas necessárias: chave dinamométrica pequena, escova macia, solvente neutro para limpeza, graxa de silicone compatível com o‑ring e luvas limpas.
Procedimento de montagem: limpar levemente o filete e a face de vedação; aplicar camada fina de graxa de silicone no o‑ring (melhora lubrificação e durabilidade); rosquear manualmente até o assentamento; apertar com torque controlado (0,5–1,2 Nm) conforme especificação.
Verificação de estanqueidade: realizar inspeção visual do o‑ring; ensaio de spray ou imersão conforme o nível IP requerido (IP67 = imersão 1 m / 30 min) e, se necessário, teste de fábrica com pressão negativa para detecção de bolhas.

Preparação: escolha do modelo e ferramentas necessárias

Checklist pré‑instalação:

• Confirmar tipo de rosca e codificação do conector (A/B/D).
• Selecionar material de o‑ring conforme fluido/temperatura.
• Ferramentas: chave dinamométrica, lubrificante à base de silicone, limpeza por solvente neutro.
• Verificar existência de danos na rosca do conector fêmea.
  Ter uma pequena reserva de o‑rings e tampas facilita substituições rápidas em campo.

Procedimento passo a passo de instalação e verificação de estanqueidade

1. Limpeza: remover sujeira e sedimentos do conector com solvente neutro e pano limpo.
2. Lubrificação: aplicar graxa de silicone fina no o‑ring para reduzir atrito e prevenir extrusão.
3. Montagem: rosquear manualmente até o assentamento e apertar com chave dinamométrica ao torque especificado.
4. Teste: para aplicações críticas, submeter a ensaio de imersão (IP67) ou spray (IP69K) conforme necessidade; registrar resultados.
5. Documentar: anotar lote da peça, data de instalação e responsável técnico.

Manutenção preventiva e solução de problemas comuns

Rotina de inspeção recomendada: a cada 6 meses em ambientes normais, a cada 3 meses em condições severas. Verificar integridade do o‑ring, sinais de rachadura, abrasão ou endurecimento. Substituir o‑ring ao primeiro sinal de desgaste.
Problemas comuns: afrouxamento por vibração (solução: travamento com fita de rosca apropriada ou uso de tampas com trava), extrusão do o‑ring por sobretorque, contaminação interna por limpeza inadequada. Solução: seguir torque recomendado e usar materiais compatíveis com agentes de limpeza.
Para diagnósticos elétricos, realize medida de resistência de contato e inspeção visual; em caso de leituras anômalas após montagem, remover tampa, limpar contatos e verificar se o conector foi danificado.

Integração com sistemas SCADA e IIoT | tampa impermeável M12, M12 1.0p

A proteção física dos pontos de conexão tem impacto direto na disponibilidade de dados em redes SCADA/IIoT. Conectores contaminados podem introduzir ruído, atenuação e até desconexões intermitentes que geram alarmes falsos e perda de pacotes.
Ao especificar redes, incluir tampas M12 como itens de manutenção preventiva reduz MTTR (Mean Time To Repair) e aumenta a confiabilidade de telemetria e telemetria crítica. Em arquiteturas redundantes, assegurar que todas as interfaces expostas tenham vedação similar para evitar um único ponto frágil.
Para projetos IIoT, considere documentar a parte física da rede (lista de partes, modelos e materiais de tampas e o‑rings) no sistema CMMS/ERP para programar inspeções e trocas conforme criticidade.

Impacto na confiabilidade de dados e continuidade operacional

Conexões limpas reduzem resistência e variações de contato que podem distorcer sinais analógicos e provocar perda de sincronismo em protocolos determinísticos. Uma tampa correta minimiza falsos positivos em monitoramento de ativos e evita paradas não planejadas.
Em cenários com gateways remotos, perda de conectividade por conector degradado pode gerar coût de visita técnica elevada. Investir em tampas é custo‑efetivo frente ao impacto de downtime em linhas de produção.
A rastreabilidade (registro de instalação/inspeção) habilita análises de causa raiz e otimização do plano de manutenção preditiva em ambientes SCADA/IIoT.

Boas práticas de cabeamento, aterramento e topologia para SCADA/IIoT

Roteie cabos de forma a minimizar stress mecânico no conector; evite curvas muito fechadas e pontos de atrito. Utilize braçadeiras e suportes para reduzir transmissão de vibração para o conector. Aterramento local próximo ao conector reduz loops de terra e ruído.
Para topologia, preferir segmentação por zonas com proteção local (tampas, caixas IP) facilita substituição de módulos sem expor toda a rede. Em redes industriais, use conectores M12 blindados para sinais sensíveis e emparelhe com tampas que preservem blindagem.
Documente padrões de instalação (torque, lubrificação, inspeção) e treine equipes de campo para evitar erros de montagem que comprometam vedação e integridade dos dados.

Exemplos práticos de uso e estudos de caso aplicáveis

Abaixo seguem três cenários que ilustram ganhos reais com a adoção de tampas M12 da ICP DAS. Cada caso demonstra redução de falhas, economia de manutenção e melhoria de disponibilidade.

Caso 1 — Sensoriamento externo em agricultura de precisão

Problema: sensores de umidade e temperatura expostos a chuva e limpeza por máquinas agrícolas apresentavam leituras erráticas e falhas de comunicação sazonais.
Solução: adoção de tampas M12 com o‑ring FKM e corpo resistente UV; instalação padronizada e inspeções trimestrais.
Resultado: redução de 85% nas visitas de manutenção relacionadas a conectores, aumento da confiabilidade das séries temporais de dados e menor custo operacional.

Caso 2 — Instalação em linha de produção alimentícia (higiene e lavagem)

Problema: falhas em sensores por processos de lavagem CIP com detergente alcalino e jatos de alta pressão.
Solução: substituição por tampas com classificação IP69K e materiais compatíveis com detergentes; uso de procedures de montagem com lubrificante de silicone alimentício.
Resultado: conformidade às práticas de higiene, redução de paradas e menor risco de contaminação por partículas metálicas ou plastificantes.

Caso 3 — Aplicação em ambientes offshore / corrosivos

Problema: conectores corroídos por salinidade e poluição atmosférica em plataformas costeiras.
Solução: tampas em aço inox 316 com o‑ring em FKM, inspeções semestrais e registro em CMMS.
Resultado: aumento significativo da vida útil dos pontos de conexão, redução do risco de desligamentos inesperados e conformidade com requisitos de manutenção offshore.

Comparação técnica com produtos similares da ICP DAS e erros comuns na escolha

A ICP DAS oferece várias soluções para proteção de conectores M12; as escolhas variam por material, grau de proteção e recursos extras (travamento, identificação). A comparação técnica ajuda a balancear custo e performance.

Tabela comparativa entre tampas/conectores ICP DAS (recursos, proteção, preço)

Erros comuns em especificação e instalação (e como evitá‑los)

Erros típicos: escolha de elastômero incompatível com agente de limpeza, torque excessivo que danifica rosca, não verificar codificação do conector (A/B/D) e instalar tampas sem lubrificação. Evite esses problemas seguindo checklist técnico e consultando o fabricante.
Outra falha recorrente é assumir que IP67 é suficiente para lavagem com alta pressão — para isso é necessário IP69K. Sempre alinhe classificação IP com o regime real de limpeza e exposição.
Procure suporte técnico em fases iniciais do projeto para validar materiais e métodos de montagem; pequenos ajustes previnem grandes falhas em operação.

Quando optar por alternativas (material, classificação IP, integrações especiais)

Opte por opções em aço inox quando houver exposição constante a atmosferas salinas ou químicos agressivos. Escolha IP69K para linhas com lavagem por spray a alta pressão e temperatura. Para baixas temperaturas (<‑40 °C), elastômeros de silicone são preferíveis.
Se for necessário bloquear o conector por segurança operacional, tampas com trava ou lacre eletrônico podem ser consideradas. Para aplicações que exigem essa robustez, a série de tampas M12 da ICP DAS é a solução ideal. Confira as especificações detalhadas e opções de compra para sua aplicação: https://www.lri.com.br/aquisicao-de-dados/tampa-impermeavel-m12-1-0p-para-tipo-parafuso-femea
Consulte também artigos técnicos e guias práticos no blog para apoiar sua especificação: https://blog.lri.com.br/ e https://blog.lri.com.br/industrial-automation

Conclusão

Conclusão, resumo técnico e chamada para ação — Entre em contato / Solicite cotação

Resumo executivo: a tampa impermeável M12 1.0p para tipo parafuso fêmea da ICP DAS é um componente crítico para aumentar a confiabilidade e disponibilidade de sistemas industriais. Sua correta especificação (material, o‑ring, IP) reduz falhas por contaminação, aumenta MTBF e simplifica manutenção em arquiteturas SCADA/IIoT. Para decisões técnicas, priorize materiais compatíveis com o ambiente e siga torque e procedimentos de instalação recomendados.
Próximos passos recomendados: valide a rosca e codificação do seu conector, solicite amostras para POC, realize ensaios práticos (imersão/spray) e registre a peça no seu CMMS. Para aplicações que exigem essa robustez, a série de tampas M12 da ICP DAS é a solução ideal. Confira as especificações e solicite cotação aqui: https://www.lri.com.br/aquisicao-de-dados/tampa-impermeavel-m12-1-0p-para-tipo-parafuso-femea
Incentivo à interação: deixe suas dúvidas nos comentários, compartilhe experiências de campo com tampas M12 e pergunte sobre critérios de seleção — nossa equipe técnica e a rede de especialistas da ICP DAS/LRI responderão com recomendações práticas.
