Introdução
A placa PCI multifunção 16 entradas analógicas 12-bit 44 kS/s alto ganho da ICP DAS é uma solução de aquisição de dados (DAQ) projetada para ambientes industriais que demandam densidade de canais, ganho configurável e taxa de amostragem até 44 kS/s. Neste artigo técnico você encontrará especificações detalhadas, guias de instalação, recomendações de integração com SCADA/IIoT e comparativos com outros modelos ICP DAS. A presença de termos como placa PCI 12-bit, alto ganho e ICP DAS já no início assegura alinhamento com buscas técnicas e necessidades de engenharia.
Este conteúdo é direcionado a engenheiros de automação, integradores de sistemas, profissionais de TI industrial e compradores técnicos em utilities, manufatura, energia e OEMs. Vamos abordar normas relevantes (ex.: IEC/EN 62368-1, IEC 60601-1 quando aplicável a sistemas de medição), conceitos de confiabilidade como MTBF, e práticas para reduzir ruído e aliasing. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Sinta-se à vontade para questionar pontos específicos nas seções abaixo. Comentários com dúvidas sobre aplicação, integração em SCADA ou dimensionamento são bem-vindos — responderemos com recomendações práticas e links para materiais de suporte.
Introdução ao placa PCI multifunção 16 entradas analógicas 12-bit 44 kS/s alto ganho da ICP DAS — visão geral e conceito

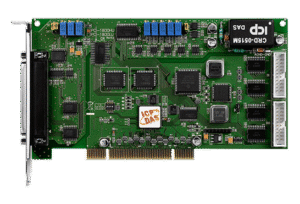

A placa PCI multifunção 16 entradas analógicas 12-bit 44 kS/s da ICP DAS reúne 16 canais de entrada analógica com resolução de 12 bits, taxa agregada que permite até 44 kS/s por canal (dependendo do modo), e circuitos de alto ganho para sinais de baixa amplitude. Em hardware, inclui condicionamento de sinal, multiplexadores de alta velocidade, conversores A/D SAR e conectores robustos para ambiente industrial. Esse conjunto a torna adequada para aquisição de tensão, corrente (com shunts/transformadores) e sensores condicionados.
Do ponto de vista conceitual, trata-se de uma solução embarcada em barramento PCI para PCs industriais ou estações de aquisição de bancada, priorizando latência baixa e throughput consistente para aplicações de teste, controle e monitoramento. A topologia interna mantém isolamento opcional em algumas versões, e o layout segue práticas para PFC em fontes auxiliares quando aplicável, melhorando a estabilidade elétrica. Analogia: pense nesta placa como um coletor de sinais elétricos finamente ajustável, equivalente a um "micro-ADC centralizado" com 16 entradas.
Os principais elementos de hardware incluem: entrada diferencial/single-ended configurável, seleção de ganho (alto/baixo), filtros anti-aliasing passivos/ativos, buffer de saída digital para DMA e suporte a drivers para Windows/Linux. A documentação técnica ICP DAS e benchmarks de MTBF e conformidade eletromagnética ajudam a validar a escolha em projetos com requisitos de confiabilidade e certificação.
Principais aplicações e setores atendidos pelo placa PCI multifunção 16 entradas analógicas 12-bit 44 kS/s alto ganho da ICP DAS
A placa é indicada em automação fabril para monitoramento de sensores analógicos (temperatura, pressão, força) onde alta densidade de canais e ganho são críticos. Em linhas de produção, ela alimenta sistemas de controle e supervisão que exigem leituras rápidas e sincronizadas entre múltiplos pontos, reduzindo o cabeamento externo e integrando com PLC/SCADA. A capacidade de ganho a torna útil para sinais de baixa amplitude em células de carga e strain gauges.
Em P&D e laboratórios de teste, a resposta rápida (44 kS/s) permite aquisição para análise FFT e validações dinâmicas, inclusive em bancadas de durabilidade e ensaios de vibração combinados com aquisição de tensão. Na energia e utilities, pode ser usada para monitorar transformadores, medição de tensão e corrente com condicionamento adequado, integrando-se a sistemas de análise para manutenção preditiva. No setor de máquinas CNC e OEMs, oferece densidade e repetibilidade para controle de processos e aquisição de variáveis de máquina.
Aplicações IIoT e Indústria 4.0 se beneficiam do mapeamento dos 16 canais para gateways que convertem dados para protocolos modernizados, suportando analytics e modelos de machine learning para manutenção preditiva. Para aplicações que exigem essa robustez, a série placa PCI multifunção 16 entradas analógicas 12-bit 44 kS/s alto ganho da ICP DAS é a solução ideal. Confira as especificações na página do produto: https://www.lri.com.br/aquisicao-de-dados/placa-pci-universal-multifuncao-16-entradas-analogica-12-bit-44-kss-alto-ganho
Especificações técnicas detalhadas do placa PCI multifunção 16 entradas analógicas 12-bit 44 kS/s alto ganho da ICP DAS
A placa apresenta 16 canais analógicos configuráveis em modos Single-Ended ou Differential, resolução 12-bit, e taxa de amostragem de até 44 kS/s por canal (modo dependente do multiplexador e do modo DMA). O range de entrada típico cobre faixas como ±10 V, ±5 V, ±2.5 V, e opções de ganho que aumentam sensibilidade para sinais de baixa amplitude. A impedância de entrada está tipicamente na ordem de megaohms para garantir baixo carregamento de sensores.
Quanto a isolamento e robustez, existem versões com isolamento entre canal/computador (galvanic isolation) para reduzir loops de terra e ruído em ambientes industriais. Alimentação é via barramento PCI com consumo que varia conforme configuração de ganho e carregamento; recomenda-se verificar requisitos de PFC e capacidade da fonte seguindo IEC/EN 62368-1 quando integradas em sistemas completos. MTBF deve ser consultado em datasheet; práticas de ventilação e temperatura de operação aumentam a vida útil.
A placa inclui conectores robustos (parafuso/terminal block), drivers para Windows e Linux, suporte a DMA para leitura contínua, e utilitários ICP DAS para configuração. Integridade dos dados pode ser melhorada com filtros anti-aliasing externos quando a frequência medida se aproxima da metade da taxa de amostragem (Nyquist).
Tabela técnica recomendada (parâmetros-chave)
| Parâmetro | Valor | Observação / Aplicação prática |
|---|---|---|
| Nº de canais analógicos | 16 | Configuráveis SE/DIFF |
| Resolução | 12-bit | Quantização de ~0,024% full-scale |
| Taxa de amostragem por canal | até 44 kS/s | Dependendo do modo e multiplexação |
| Faixa de tensão / ganho | ±10V, ±5V, ±2.5V / ganho alto opcional | Use ganho alto para sinais mV |
| Impedância de entrada | ~1 MΩ | Minimiza efeito em sensores |
| A/D type | SAR | Baixa latência, boa linearidade |
| Isolamento | Opcional (galv. isol.) | Recomendado para ambientes ruidosos |
| Conectores | Terminal block / BNC (var.) | Fixação robusta |
| Interface PCI | PCI 32-bit/33MHz | Compatibilidade com PCs industriais |
| Consumo | Variável (ver datasheet) | Projetar fonte conforme IEC/EN 62368-1 |
| Dimensões / Temp. | Padrão cartão PCI / -20 a 70°C | Ventilação recomendada |
Especificações elétricas e de desempenho (detalhamento)
A precisão efetiva é afetada por erro de quantização (12-bit), erro de linearidade (INL/DNL) e ruído RMS. Espere erro típico de alguns LSBs; a calibração pode reduzir desvios sistemáticos. O ruído térmico e de alimentação influencia maiormente em faixas de ganho alto; recomenda-se fonte com baixo ripple e práticas de aterramento para melhorar SNR.
Tempo de subida e latência dependem do conversor SAR e da cadeia analógica; latências determinísticas são possíveis com DMA e leitura contínua, permitindo controle em tempo real quando integrado a aplicações de baixa latência. Recomenda-se calibração inicial e re-calibração periódica para compensar deriva térmica — use sinais de referência e procedimentos de calibração do fabricante.
Filtro anti-aliasing: sempre utilizar filtro passa-baixa com corte abaixo de Nyquist (fs/2) para evitar aliasing. Em medições dinâmicas, sincronize gatilhos e use amostragem simultânea ou técnicas de timestamp para correlação entre canais.
Importância, benefícios e diferenciais do produto placa PCI multifunção 16 entradas analógicas 12-bit 44 kS/s alto ganho da ICP DAS
Entre os benefícios estão a densidade de canais, permitindo consolidar até 16 sinais em uma única placa, e o alto ganho que viabiliza aquisição de sinais com baixa amplitude sem necessidade de pré-amplificação externa. A integração direta via PCI reduz latência em comparação a soluções baseadas em USB ou Ethernet quando a estação host é adequada. Esses atributos traduzem-se em ROI positivo em aplicações de teste e monitoramento.
Diferenciais frente a soluções genéricas incluem robustez de projeto industrial (conectores reforçados, opções de isolamento), drivers certificados para Windows/Linux e ferramentas de integração que facilitam mapeamento para SCADA e IIoT. Em comparação com módulos comerciais de baixo custo, a ICP DAS oferece suporte técnico especializado e documentação orientada a normas como IEC/EN 62368-1, ajudando na conformidade de sistemas completos.
Do ponto de vista comercial, o custo-benefício aparece quando se avalia densidade por slot PCI, reduzindo a necessidade de múltiplos dispositivos e simplificando cabeamento. Em projetos onde precisão e repetibilidade são críticas, a escolha de uma placa com ganho ajustável e baixo ruído é justificável frente a alternativas de menor especificação.
Guia prático e passo a passo de uso do placa PCI multifunção 16 entradas analógicas 12-bit 44 kS/s alto ganho da ICP DAS
A preparação começa com inspeção física: verifique integridade do PCB, ausência de danos nos conectores e compatibilidade do slot PCI (32-bit/33MHz). Use proteção antiestática (ESD) ao manipular a placa, fixe-a corretamente no chassi e conecte cabos com aprovação industrial. Confirme que a fonte do host atende requisitos de corrente da placa.
Para instalação de drivers, baixe os pacotes oficiais ICP DAS para Windows/Linux no site do fabricante. Instale em modo administrador, verifique detecção do hardware no Device Manager (Windows) ou lspci (Linux). Utilize utilitários ICP DAS para testar canais, configurar ganho e habilitar DMA; valide comunicação com um teste de loopback ou sinal conhecido.
Na configuração de entradas e calibração, selecione faixas apropriadas, configure ganho apenas quando necessário (para reduzir ruído) e aplique filtros anti-aliasing. Execute calibração de offset e ganho com sinais de referência estáveis. Em seguida, realize testes iniciais com sinais de amplitude conhecida para verificar linearidade e SNR.
Preparação e instalação física
Confirme compatibilidade de slot PCI no host e disponibilidade de slots adicionais para placas de expansão. Siga práticas ESD (pulseira, bancada aterrada) e evite tocar componentes sensíveis. Fixe a placa com o parafuso de retenção do slot e garanta fluxo de ar adequado para dissipação térmica.
Conecte sensores via terminal blocks com crimps adequados; rotule cabos para facilitar manutenção. Se for usar isolamento, assegure que os módulos de isolamento estejam instalados conforme manual e que as ligações de terra sejam consistentes com a política de aterramento da planta. Verifique comprimento e impedância do cabo para minimizar interferência.
Após a instalação física, faça um primeiro teste de energia sem load de sinais para verificar consumo e aquecimento. Monitore corrente e temperatura nas primeiras 24 horas de operação em ambiente de produção.
Instalação de drivers e software
Baixe drivers ICP DAS compatíveis com sua versão de Windows (7/10/11) ou distribuições Linux suportadas. Instale em modo administrador e reinicie o sistema quando solicitado. No Linux, use lspci e dmesg para confirmar carregamento de módulos; em Windows, confirme a presença do dispositivo no Device Manager.
Instale utilitários ICP DAS para configuração de canais, calibração e testes de diagnóstico. Para integração com SCADA, certifique-se de driver OPC/driver específico ou SDK da ICP DAS e valide chamadas de leitura/escrita em ambiente de teste. Documente versões de driver e firmware para controle de configuração.
Valide a comunicação com uma rotina simples de aquisição: configure amostragem baixa, verifique leitura de valores estáveis e aumente gradualmente a taxa até o perfil pretendido (monitorando erro e perda de pacote em DMA).
Configuração de entradas analógicas e calibração
Escolha modo diferencial quando houver ruído comum entre sensores; use single-ended em medições isoladas de baixa impedância. Configure faixa de entrada e ganho considerando o range do sensor para maximizar resolução efetiva. Insira filtros anti-aliasing físicos quando a banda de interesse aproximar-se de fs/2.
Calibração básica: aplique tensão de referência conhecida (p.ex. +5V, 0V, -5V), registre leituras e ajuste offset/ganho via software. Para calibração avançada, realize procedimentos de múltiplos pontos e gere curvas de correção. Registre resultados e repita periodicamente conforme política de manutenção preditiva.
Documente todas as configurações no sistema de gerenciamento (CMMS) e mantenha cópias dos arquivos de calibração para auditoria.
Testes iniciais e verificação de leitura
Use fontes de sinal calibradas ou geradores de função para aplicar senóides, degraus e sinais DC e verificar resposta dinâmica. Monitore FFT para identificar ruído harmonico e problemas de aliasing. Compare leituras com instrumentação de referência (multímetro, analisador) para validar precisão.
Execute testes em diferentes taxas de amostragem para avaliar trade-off entre ruído e throughput. Verifique consistência entre canais e sincronização temporal quando múltiplas placas estiverem em uso. Documente resultados e limites operacionais aceitos.
Implemente scripts de autoteste que rodem no boot da máquina para verificação rápida de integridade e alarmes preventivos em caso de drift excessivo.
Integração da placa PCI placa PCI multifunção 16 entradas analógicas 12-bit 44 kS/s alto ganho da ICP DAS com sistemas SCADA e plataformas IIoT
A integração requer mapeamento de canais para tags SCADA e definição de políticas de amostragem e alarmes. Utilize drivers OPC-UA/DA, SDKs ICP DAS ou gateways que convertam leituras para Modbus/TCP quando necessário. Em arquiteturas IIoT, dados podem ser publicados via MQTT para plataformas de analytics em nuvem.
Projete arquitetura com camadas: aquisição (placa PCI), gateway (servidor com middleware), HMI/SCADA e nuvem/analytics. Priorize uso de timestamps precisos, compressão de dados em borda e filtragem para reduzir tráfego. Para requisitos de latência, mantenha processamento crítico local e replique apenas métricas resumidas para nuvem.
Segurança: segmente redes industriais, use TLS/DTLS para transporte e autenticação robusta para APIs. Registre logs e implemente controle de acesso por função (RBAC) para evitar exposição de dados críticos de processo.
Protocolos e drivers compatíveis (OPC, Modbus, APIs)
A placa opera via drivers proprietários ICP DAS, sendo possível integração com OPC-UA/DA através de servidores OPC ou middleware. Para sistemas legados, gateways podem traduzir leituras para Modbus TCP/RTU. SDKs e APIs permitem leitura direta por aplicações em C/C++, .NET, Python.
Recomenda-se uso de servidores OPC certificados para garantir interoperabilidade com SCADA. Em casos de IIoT, use MQTT com tópicos hierárquicos e QoS adequado. Valide desempenho de cada protocolo sob carga máxima para evitar perdas.
Documente mapeamentos e mantenha versões de drivers controladas para evitar regressões em produção.
Boas práticas de segurança e rede para IIoT
Segmente a rede OT da TI, utilizando VLANs e firewalls; restrinja acessos administrativos e use VPNs para acesso remoto seguro. Habilite criptografia (TLS) em transporte de dados sensíveis e autenticação mútua em gateways IIoT. Implante monitoramento contínuo e políticas de patching para evitar vulnerabilidades conhecidas.
Adote princípios de least-privilege e logging centralizado para auditoria. Implemente failover local para garantir continuidade em caso de perda de conectividade com a nuvem. Realize testes de penetração periódicos e mantenha backups das configurações da placa.
Documente plano de resposta a incidentes e treine equipes OT/TI para procedimentos de emergência.
Exemplos práticos de uso do placa PCI multifunção 16 entradas analógicas 12-bit 44 kS/s alto ganho da ICP DAS
No monitoramento de máquinas rotativas, configure canais para vibração (via accelerômetro condicionador) e tensão de alimentação; use amostragem elevada (>= 20 kS/s) para capturar harmônicos críticos. Ajuste ganho nos canais de vibração para otimizar SNR e processe FFT para detectar desbalanceamento e falhas de rolamento.
Em bancos de teste de laboratório, sincronize canais e utilize taxas de 44 kS/s para capturar transientes rápidos. Configure triggers e buffers circulares via DMA para gravar eventos de curta duração sem perder dados. Exporte dados para análises offline e correlacione com imagens ou telemetria.
Na linha de produção, mapeie entradas analógicas para sinais de controle e crie alarmes no SCADA para desvios de processo. Use agregação local de dados para reduzir latência e alimentar sistemas de qualidade e rastreabilidade.
Monitoramento de máquinas rotativas — aquisição de vibração e tensão
Arquitetura típica inclui condicionadores de sinal, placa PCI com ganho alto para canais de vibração e sincronização de clock entre canais. Configure taxas de amostragem conforme banda de interesse (p.ex. 20 kS/s para análise de alta frequência) e aplique filtros antialiasing.
Analise espectro e índices (RMS, crest factor) para estabelecer limiares de alarme. Use manutenção preditiva baseada em tendências e ML para identificar padrões antes de falhas.
Garanta aterramento e isolamento adequados para evitar falsos positivos por ruído elétrico.
Bancos de testes em laboratório — aquisição rápida de dados para validação
Use trigger externo para sincronizar início de aquisição; utilize buffer em DMA para garantir continuidade. Para medidas comparativas, registre sinais de referência simultaneamente e calcule erros em tempo real.
Implemente scripts que automatizem sequências de testes e exportem relatórios padronizados. Em ensaios de compatibilidade eletromagnética, considere normas aplicáveis e mitigação de ruído.
Documente procedimentos de calibração e condições ambientais para reprodutibilidade.
Integração em linhas de produção — controle e supervisão
Mapeie cada canal crítico a tags SCADA com filtros e média móvel quando necessário. Defina alarmes e ações automáticas via PLC ou servidor SCADA. Para rastreabilidade, armazene bateladas e eventos correlacionados com leituras analógicas.
Implemente redundância e monitoramento de saúde da placa (status de canais, erros) para reduzir downtime. Treine equipe operacional para interpretação de alarmes e ações corretivas.
Comparação técnica: placa PCI multifunção 16 entradas analógicas 12-bit 44 kS/s alto ganho da ICP DAS vs produtos similares da ICP DAS
Comparativos típicos consideram resolução (8/12/16-bit), número de canais, taxa de amostragem, isolamento e preço. A versão 12-bit 44 kS/s equilibra velocidade e custo, sendo superior a placas 8-bit em resolução e a variantes 16-bit em custo por canal em muitos cenários. Modelos com isolamento galvânico têm vantagem em aplicações com grande diferença de potencial.
Avalie critérios como necessidade de ganho alto, faixa de tensão, sincronização entre canais e suporte a DMA. Para aplicações que exigem maior precisão absoluta, modelos de 16-bit podem ser preferíveis; para alta velocidade e maior número de canais, considere alternativas com menor resolução mas maior fs. Quando escolher cada modelo depende do trade-off entre precisão, velocidade, custo e robustez.
Para aplicações que exigem essa robustez, a série placa PCI multifunção 16 entradas analógicas 12-bit 44 kS/s alto ganho da ICP DAS é a solução ideal para muitos usos industriais. Confira também outros produtos e comparativos no blog: https://blog.lri.com.br/ e na página de produto detalhada: https://blog.lri.com.br/placa-pci-icp-das
Tabela comparativa sugerida
| Modelo | Canais | Resolução | Taxa | Isolamento | Aplicação recomendada |
|---|---|---|---|---|---|
| PCI-16A-12b-44k | 16 | 12-bit | 44 kS/s | Opcional | Teste dinâmico, controle |
| PCI-8A-16b | 8 | 16-bit | 20 kS/s | Galv. | Medições de alta precisão |
| PCI-32A-8b | 32 | 8-bit | 100 kS/s | Não | Alta velocidade, baixo custo |
Quando escolher cada modelo — critérios decisórios
Escolha 12-bit 44 kS/s para equilíbrio entre velocidade e resolução quando custo e densidade importam. Prefira 16-bit quando precisão absoluta e baixa drift forem críticos (p.ex. metrologia). Opte por 8-bit ou maior fs quando captar sinais muito rápidos sem necessidade de alta resolução.
Considere sempre isolamento e certificações quando integrando em plantas com requisitos elétricos rigorosos.
Erros comuns, armadilhas de projeto e detalhes técnicos críticos
Erros frequentes: configuração de ganho inadequada (saturação ou perda de resolução), problemas de aterramento que introduzem ruído e aliasing devido a amostragem insuficiente. Outra armadilha é confiar em leituras sem calibração periódica, o que pode conduzir a deriva nas medições.
Compatibilidade PCI: verifique que o host suporta barramento legacy (32-bit/33MHz) e que não há conflitos de IRQ em sistemas legados. Em ambientes virtuais ou com drivers antigos, teste compatibilidade antes da compra. Para comunicação SCADA, garanta versão e licenças de drivers OPC.
Checklist rápido: verifique slot PCI, alimentação da fonte, ESD, versão de driver, calibração aplicada, filtros anti-aliasing, e testes de leitura com sinal de referência. Tenha planos de mitigação para ruído (filtros, blindagem), isolamento e redundância.
Checklist de verificação rápida antes da operação
- Slot PCI compatível e fonte com capacidade adequada.
- Proteção ESD aplicada no manuseio.
- Drivers instalados e versão documentada.
- Faixas e ganho configurados corretamente para cada sensor.
- Filtros anti-aliasing e cabos corretamente instalados.
- Testes iniciais com sinais de referência e validação em SCADA.
Conclusão
A placa PCI multifunção 16 entradas analógicas 12-bit 44 kS/s alto ganho da ICP DAS oferece uma combinação de densidade, ganho configurável e desempenho que atende a muitos requisitos de automação industrial, P&D e integração IIoT. Suas características tornam-na especialmente indicada para aplicações que demandam aquisição confiável e integração estreita com SCADA e plataformas de analytics. Reforçamos a importância de seguir normas, práticas de calibração e segurança de rede para maximizar desempenho e confiabilidade.
Se precisa de suporte para escolher o modelo adequado, realizar testes de integração ou solicitar cotação, entre em contato com nossa equipe técnica. Para aplicações que exigem essa robustez, a série placa PCI multifunção 16 entradas analógicas 12-bit 44 kS/s alto ganho da ICP DAS é a solução ideal. Confira as especificações e solicite orçamento na página do produto: https://www.lri.com.br/aquisicao-de-dados/placa-pci-universal-multifuncao-16-entradas-analogica-12-bit-44-kss-alto-ganho
Interaja: coloque suas dúvidas nos comentários ou pergunte sobre casos específicos (ex.: integração com OPC-UA, filtros anti-aliasing, calibração). Responderemos com exemplos práticos e esquemas de conexão.
