Introdução

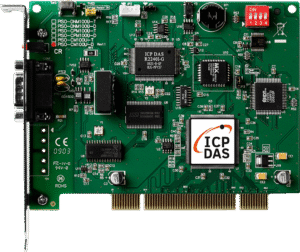

A placa PCI Universal CAN Programável (1 porta, conector DB9) é uma interface de barramento CAN em formato PCI destinada a aplicações industriais que requerem captura, injeção e processamento programável de frames CAN. Neste primeiro parágrafo já destacamos termos-chave: placa PCI CAN, DB9, programável, SCADA e IIoT, que serão usados ao longo do texto para otimização semântica e clareza técnica. A placa atua como um nó de borda entre dispositivos embarcados e sistemas de supervisão, fornecendo acesso direto ao barramento físico ISO 11898.
Tecnicamente, a placa disponibiliza uma porta física DB9 conforme pinout padrão CAN, camadas físicas compatíveis com ISO 11898-2, e recursos embarcados de scripting para filtragem e roteamento de mensagens. Pense na placa como um “controlador de tráfego” do barramento CAN: ela observa, transforma e redireciona frames em tempo real com latência determinística, ideal para testes automotivos e integração em bancos de ensaio. Em termos de compliance, projetos que incorporam essa placa devem considerar normas como ISO 11898 (CAN), IEC/EN 62368-1 (segurança elétrica de equipamentos eletrônicos) e diretrizes EMC (por ex. IEC 61000-6-2/4).
Nesta introdução você encontrará a terminologia chave (CAN, PCI, DB9), a visão geral das capacidades programáveis e o contexto típico de uso (integração com SCADA, aquisição IIoT, bancos de teste). O objetivo é fornecer uma base técnica que permita ao engenheiro decidir rapidamente se a placa atende aos requisitos de latência, isolamento e integração com protocolos como CANopen ou J1939.
Principais aplicações e setores atendidos pela placa PCI CAN
A placa é projetada para ambientes de automação industrial, laboratórios de validação e OEMs que precisam monitorar e injetar mensagens CAN com controle avançado. Aplicações típicas incluem monitoramento de linhas de produção, testes de ECUs em bancos de ensaio, integração de sistemas embarcados a plataformas SCADA e gateways IIoT para telemetria. Sua natureza programável permite automatizar cenários de teste e executar lógica de filtragem na própria placa, reduzindo carga na CPU host.
Setores onde ela se destaca são manufatura (controle de máquinas e robôs), automotivo (desenvolvimento e teste de ECUs), utilities (telemetria de transformadores/SCADA local) e energia (monitoramento de componentes em parques eólicos). Em plantas industriais, a placa pode operar como um monitor passivo para diagnóstico de rede CAN ou como um nó ativo que simula sensores/atuadores para validação de sistemas. A robustez e certificações industriais garantem operação confiável em ambientes com ruído eletromagnético.
Quanto aos casos de uso por função, ela serve para aquisição de dados (logging de frames), controle (injeção de comandos ao barramento), teste (simulação de nós e injeção de falhas) e gateway (conversão CAN→Ethernet/MQTT). Exemplos práticos incluem logging determinístico em linhas de produção, validação de firmware de ECU via scripts programáveis e gateways de borda que convertem frames CAN em pacotes MQTT para plataformas IIoT.
Setores industriais prioritários
A placa é frequentemente adotada na indústria automotiva por sua compatibilidade com protocolos J1939 e CANopen, e pela capacidade de gerar tráfego determinístico essencial em testes de conformidade. Em manufatura, ela integra máquinas CNC e robôs ao SCADA, possibilitando ações preditivas e diagnósticos em tempo real. Em utilities e energia, atua na aquisição de telemetria de painéis e sistemas de controle com requisitos estritos de confiabilidade e redundância.
Para OEMs que desenvolvem equipamentos embarcados, a placa acelera a validação de produtos ao permitir simulação de condições de falha e testes de cobertura de mensagens. Em bancos de testes e laboratórios, o recurso programável é útil para automatizar sequências de teste e validar requisitos de segurança funcional. Em ambientes IIoT, a placa atua como coletor de dados de borda com processamento local para redução de latência e uso de banda.
Setores críticos exigem conformidade EMC e segurança; portanto, a escolha de uma placa com isolamento galvânico e robustez térmica é determinante. Recomenda-se verificar normas aplicáveis (p. ex. IEC 61000 para EMC e IEC/EN 62368-1 para segurança elétrica) no contexto do projeto industrial onde a placa será instalada.
Casos de uso por função (aquisição, controle, teste)
Como dispositivo de aquisição, a placa pode operar em modo monitor ou listen-only, capturando frames com timestamp de alta resolução para análise posterior. Em controle, ela executa scripts embutidos para responder a frames específicos, atuando como um nó ativo ou gateway entre subsistemas. Para testes, a capacidade de injetar frames com temporização precisa viabiliza testes de robustez, injeção de falhas e verificação de tolerância a erros.
Em bancos de ensaio automotivos, por exemplo, a placa permite simular múltiplos nós para validar a resposta de uma ECU sob diferentes cargas de tráfego. Em linhas industriais, ela possibilita compras de dados por segundo e detecção de eventos anômalos com gatilhos configuráveis. Em cenários IIoT, a placa pode resumir e pré-processar dados no edge, reduzindo latência e volume de dados enviados à nuvem.
A integração com ferramentas de análise e softwares SCADA permite correlacionar eventos do barramento CAN com variáveis de planta, facilitando troubleshooting e manutenção preditiva. Essas funções operacionais aumentam a eficiência do time de engenharia e reduzem o tempo de debug de sistemas embarcados complexos.
Especificações técnicas da placa PCI Universal CAN Programável — Tabela de referência
Abaixo está uma tabela sintética com os principais parâmetros técnicos úteis para seleção inicial. Valores apresentados são típicos; consulte o datasheet para tolerâncias e versões específicas.
Tabela de especificações principais
| Item | Especificação (típica) |
|---|---|
| Interface | PCI (32-bit/33MHz) |
| Portas CAN | 1 x CAN (transceiver integrado) |
| Conector | DB9 (fêmea), pinout ISO 11898 |
| Camada física | ISO 11898-2 (CAN high-speed) |
| Velocidade máxima | Até 1 Mbps |
| Isolamento | Isolamento galvânico típico entre CAN e PCI (ex.: 2.5 kVrms) — verificar modelo |
| Alimentação | Via slot PCI (5 V); consumo típico < 1 W |
| Temperatura operacional | -20 °C a +70 °C (industrial) |
| Dimensões | Formato padrão PCI full-height |
| Certificações | CE, RoHS; recomenda-se verificação IEC/EN aplicáveis |
| Drivers / API | Suporte Windows/Linux; SDK/API ICP DAS (C/C++, .NET), compatível com bibliotecas CAN padrão |
Detalhes elétricos e de performance
Em termos elétricos, o transceiver segue especificação ISO 11898 com terminação de 120 Ω recomendada na topologia de barramento. A placa costuma oferecer proteção contra transientes EN 61000-4-4 (EFT) e EN 61000-4-5 (surge), além de filtragem para reduzir ruído. O isolamento galvânico (quando presente) protege o host contra loops de terra e picos de tensão, vital em plantas industriais com grandes massas metálicas.
Tempos de resposta dependem do bitrate e da latência do driver; em 1 Mbps, o microsegundo é a ordem de grandeza para transmissão de frames simples. Para aplicações determinísticas, considerar jitter de timestamp e buffering da placa — muitos modelos ICP DAS fornecem timestamping com precisão sub-ms. Topologia: recomenda-se limitar número de nós e comprimento de cabo conforme ISO 11898 para manter integridade do sinal.
Parâmetros como MTBF (Mean Time Between Failures) são relevantes para especificação de projeto; procure valores fornecidos pelo fabricante (por ex., >100.000 h). Em projeto crítico, dimensione redundância e estratégias de watchdog em nível de aplicação para garantir continuidade de operação em caso de falha.
Importância, benefícios e diferenciais da placa PCI CAN
Escolher uma placa PCI CAN programável significa adotar uma solução que combina desempenho de barramento com flexibilidade de software. A programação embutida reduz a necessidade de processamento no host, permitindo pré-processamento, filtragem e ação imediata sobre frames críticos — um diferencial em aplicações de tempo real. Além disso, o conector DB9 facilita integração com cabos e equipamentos existentes na indústria automotiva.
Benefícios técnicos incluem isolamento galvânico, suporte a altas taxas de transmissão (até 1 Mbps), compatibilidade com protocolos de aplicação (CANopen, J1939) e ecossistema de drivers para Windows/Linux. Operacionalmente, a placa reduz latência de integração em sistemas SCADA e simplifica a transição de dados para plataformas IIoT por atuar como nó de borda programável. A robustez mecânica e conformidade EMC garantem operação em ambientes industriais severos.
Entre os diferenciais frente ao mercado, destacam-se ferramentas de diagnóstico integradas, SDKs que permitem automação de testes e a capacidade de programação direta na placa (offload). O suporte técnico ICP DAS e a compatibilidade com soluções LRI tornam a solução adequada para projetos que exigem ciclo de integração curto e suporte de longo prazo.
Benefícios técnicos e operacionais
- Confiabilidade: isolamento e proteção contra transientes reduzem downtime.
- Programabilidade: scripts embarcados para lógica local, reduzindo tráfego host.
- Compatibilidade: drivers e APIs prontas para integração com SCADA/IIoT.
Operacionalmente, isso se traduz em menor tempo de engenharia, respostas mais rápidas a eventos e menor necessidade de hardware adicional para gateway.
Diferenciais frente ao mercado
Diferenciais típicos incluem suporte a timestamps de alta resolução, ferramentas de análise de protocolo, opções de isolamento configurável e integração direta com suites de automação ICP DAS. Essas características posicionam a placa como uma opção de alto valor para projetos industriais exigentes.
Para aplicações que exigem essa robustez, a série placa PCI Universal CAN Programável (1 porta, conector DB9) da ICP DAS é a solução ideal. Confira as especificações na página do produto.
(CTA) Para especificações técnicas detalhadas e opções de compra, visite: https://www.lri.com.br/comunicacao-de-dados/placa-pci-universal-can-programavel-1-porta-conector-db9
Guia prático: Como instalar e configurar a placa PCI CAN (Passo a passo)
Antes de instalar, verifique pré-requisitos: slot PCI disponível, cabo DB9 compatível, aterramento do chassis e controle ESD. Tenha à mão a documentação ICP DAS e o datasheet para ajustes de terminação e jumper (se aplicável). Planeje a topologia do barramento (terminações somente nas extremidades) e defina bitrate requerido pelo sistema (por ex. 125 kbps, 500 kbps, 1 Mbps).
Instalação física: desligue o host, insira a placa em slot PCI livre, fixe o bracket ao chassi e conecte o cabo DB9 ao nó CAN. Confirme terminação 120 Ω nas extremidades do barramento. Use cabo twisted-pair blindado e mantenha trajetos afastados de fontes de EMI como cabos de potência e inversores.
Para drivers, instale o pacote ICP DAS para Windows/Linux; em Linux, módulos can-dev/SocketCAN podem ser usados se o driver expor interface SocketCAN. Verifique no device manager ou via lsmod/ifconfig que a interface CAN foi reconhecida. Execute testes básicos (modo loopback, captura com can-utils) para validar comunicação.
Pré-requisitos e segurança na instalação
Itens necessários: slot PCI, cabo DB9, resistores de terminação (120 Ω), ferramentas ESD e documentação do fabricante. Controle de ESD e aterramento adequado do chassi reduzem risco de danos aos transceivers. Certifique-se de que o sistema host esteja desligado ao inserir a placa para evitar picos de corrente.
Segurança elétrica: em aplicações industriais, confirme que isolamentos e proteções atendem normas aplicáveis (p.ex., IEC/EN 62368-1). Em ambientes com risco de surtos, considere proteção adicional em linha (varistores, supressores de surge).
Procedimentos de segurança operacional incluem backup de configurações, registro de versões de firmware/drivers e validação em bancada antes da instalação em campo.
Instalação de drivers e bibliotecas (Windows/Linux)
No Windows, execute o instalador ICP DAS que disponibiliza driver e utilitários. Verifique compatibilidade com versões do Windows Server/10/11 e privilégios administrativos para instalação de drivers. A API ICP DAS geralmente fornece DLLs para integração em .NET, C++ e scripts.
Em Linux, instale pacotes can-utils e, se necessário, compile o driver fornecido pelo fabricante. Configure interface com comandos ip link set can0 up type can bitrate 500000 ou use ferramentas do SDK para ajustar parâmetros. Teste com cansend e candump para validar envio/recebimento.
Documente versões de driver, checksum do firmware e procedimentos de rollback. Mantenha o firmware/driver atualizado para correções de segurança e compatibilidade.
Integração com sistemas SCADA/IIoT e protocolos industriais
A placa pode integrar-se diretamente a SCADA via driver nativo ou através de um gateway que converta frames CAN para protocolos como OPC UA/DA. Em soluções IIoT, é comum usar a placa como coletor de borda que publica dados para brokers MQTT após pré-processamento. Estratégias de segurança incluem TLS para MQTT e autenticação na camada de aplicação.
Melhores práticas de integração com SCADA envolvem mapear identificadores CAN a tags SCADA, usar buffering local para latência e implementar watchdogs para detectar perda de comunicação. A conversão de frames para estruturas hierárquicas de dados facilita visualização e alarmística em sistemas de supervisão. O uso de APIs ICP DAS permite integração direta com scripts de supervisão.
Para IIoT, recomenda-se empacotar dados em JSON ou CBOR com atributos de timestamp e fonte, aplicando compressão quando necessário. A borda pode realizar filtragem por ID/CAN, agregação por janela temporal e transmissão apenas de eventos relevantes, reduzindo uso de banda e custo de nuvem.
Conectar placa PCI CAN a SCADA — abordagens e melhores práticas
Abordagens incluem driver nativo que expõe tags, uso de gateway OPC UA que encapsula frames CAN em objetos e middleware que realiza tradução de protocolos. Priorize latência determinística para comandos críticos e redundância da camada de comunicação em aplicações 24/7.
Mapeamento claro entre IDs CAN e tags SCADA é essencial; mantenha documentação de dicionário de dados e convenções de IDs. Teste cenários de falha e perda de conexão para validar comportamento do SCADA frente a desconexões.
Use logs estruturados e métricas (throughput, frames/s, erros CRC) para manter SLA e facilitar troubleshooting.
Envio de dados para IIoT e cloud
Convertendo frames CAN para MQTT/REST, atente-se à serialização eficiente, segurança (TLS) e autenticação. Configure buffers e políticas de retransmissão para lidar com perda intermitente de conectividade móvel, limitando latência para aplicações críticas.
Estratégia típica: pré-processamento na placa (filtragem/agregação) → gateway local (conversão para MQTT) → broker cloud. Em aplicações de alta criticidade, implemente criptografia e verificação de integridade ponta-a-ponta.
Monitore latência ponta-a-ponta e ofereça métrica de saúde da conexão para o sistema de supervisão.
Exemplos práticos de uso do produto em projetos reais
Exemplo 1 — Monitoramento de barramento CAN em linha de produção: arquitetura com a placa instalada em um PC industrial que media entre PLC/SCADA e o barramento CAN. Configure captura com filtros para IDs críticos, armazene frames em banco local e envie alarmes ao SCADA quando padrões de falha forem detectados. O ganho é visibilidade detalhada sem impactar o controlador principal.
Exemplo 2 — Simulação de ECUs para testes automotivos: use a funcionalidade programável para criar nós virtuais que respondem a requisições durante testes de banco; injete frames com latência controlada e verifique respostas da ECU sob teste. Isso reduz necessidade de hardware físico e acelera ciclo de desenvolvimento.
Exemplo 3 — Gateway IIoT: a placa coleta frames CAN e um agente local converte mensagens para MQTT, aplicando filtros e compressão. Dados críticos são encaminhados para cloud analytics, enquanto eventos menos prioritários ficam em armazenamento local para batch upload, otimizando custo e latência.
Comparação técnica: placa PCI CAN versus placas similares da ICP DAS
A comparação objetiva deve considerar número de portas, isolamento, modos operacionais (normal/listen-only), opções de programação embutida e suporte de drivers. Modelos multiporta ou USB podem oferecer flexibilidade de instalação, enquanto PCI/PciExpress priorizam throughput e latência mais baixos. Placas ICP DAS frequentemente se destacam por ferramentas de diagnóstico e SDKs integrados.
Tabela comparativa de modelos ICP DAS
| Modelo | Interface | Portas CAN | Isolamento | Programável | Uso recomendado |
|---|---|---|---|---|---|
| PCI 1-port DB9 | PCI | 1 | Galvânico | Sim | Bancos de teste, integração SCADA |
| PCIe multi-port | PCIe | 2–4 | Opção avançada | Sim | Aplicações de alto desempenho |
| USB-CAN | USB 2.0/3.0 | 1–2 | Limitado | Parcial | Diagnóstico portátil, bancada |
Quando escolher cada modelo: prefira PCI/PCIe para aplicações com alta demanda de throughput e baixa latência; USB para diagnóstico portátil; multiporta para consolidar várias redes CAN em um único host.
Erros comuns, armadilhas e troubleshooting detalhado
Sintomas comuns incluem ausência de comunicação (bus off), frames perdidos, conflito de bitrate e problemas de aterramento. Verifique terminação de barramento, cabos e pinout DB9, além de confirmar bitrate e modo de operação (normal vs listen-only). Em casos de bus off, reset do transceiver e verificação de erros repetidos no log ajudam a identificar nó problemático.
Ferramentas de diagnóstico recomendadas incluem sniffers CAN (ex.: can-utils, ferramentas ICP DAS), utilitários de driver para logs e os próprios alarms do SCADA. Interprete contadores de erro (TEC/REC) para identificar se a falha é transmitida ou recebida. Documente condições de falha e reproduza em bancada antes de intervenção em campo.
Correções rápidas: ajustar terminação, isolar segmento problemático, checar fonte de alimentação e atualizar firmware/driver. Em ambientes ruidosos, adicionar filtros EMC e revisar rotas de cabo pode resolver instabilidades.
Considerações de programação e automação avançada
APIs geralmente expõem funções para configurar bitrate, enviar/receber frames, definir filtros e ler timestamps. Em pipelines CI para firmware, automatize testes usando a placa para simular tráfego CAN e validar integrações. Utilize logs estruturados e asserts para detectar regressões em testes automatizados.
Exemplo de pseudo-código:
open_can_device()set_bitrate(500000)install_filter(id_mask)while test_running: frame = read_frame(timeout) if frame.id == EXPECTED_ID: assert frame.data == EXPECTED_DATAsend_frame(test_injection)close_device()A automação reduz ciclo de validação e melhora cobertura de testes para sistemas embarcados.
Conformidade, certificações e requisitos regulatórios
Considere EMC (IEC 61000 séries), segurança elétrica (IEC/EN 62368-1) e restrições ambientais (RoHS, REACH) para projetos internacionais. Para aplicações médicas ou ferroviárias, verifique normas específicas (p.ex. IEC 60601-1 ou EN 50155) quando aplicável. Documentação de conformidade facilita certificação do sistema final.
Recomenda-se realizar testes de compatibilidade eletromagnética em bancada e planejar margens de segurança para surtos e transientes. Em projetos críticos, documente cadeia de custódia do firmware e plano de atualização segura.
Conclusão
A placa PCI Universal CAN Programável (1 porta, conector DB9) da ICP DAS é uma solução robusta para integração de redes CAN em ambientes industriais, testes e IIoT. Sua programabilidade, compatibilidade com padrões como ISO 11898, suporte a drivers Windows/Linux e recursos de isolamento a tornam adequada para projetos com requisitos de confiabilidade e baixa latência. Para seleção final, compare especificações (velocidade, isolamento, APIs) e valide requisitos de conformidade.
