Introdução

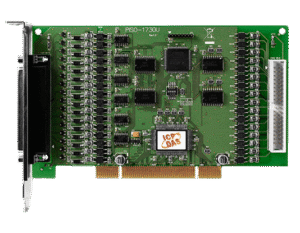

A Placa PCI Universais Digitais Isoladas 10465 é um módulo de aquisição de dados digitais de alta densidade projetado para aplicações industriais exigentes. Este artigo técnico apresenta arquitetura, especificações e aplicações da placa PCI 10465, integrando conceitos como isolation, sink/NPN, MTBF e requisitos normativos (por exemplo, IEC/EN 62368-1, IEC 61000 para compatibilidade eletromagnética). A palavra-chave principal "Placa PCI Universais Digitais Isoladas 10465" e variações como "PCI isolada", "entradas digitais 32" e "saídas digitais 32" aparecem já neste primeiro parágrafo para otimização semântica e utilidade técnica.
A placa fornece 32 entradas digitais e 32 saídas digitais em um único slot PCI, com isolamento galvânico por canal (ou por grupo) para proteger o barramento PCI da máquina e do PC contra transientes e loops de terra. Em ambientes de automação, utilities e IIoT, a densidade de I/O e a robustez elétrica são requisitos críticos; a 10465 foi concebida para atender esses requisitos operacionais e normativos. Este documento destina-se a engenheiros de automação, integradores e compradores técnicos que precisam de uma análise prática e detalhada para seleção, instalação e integração da 10465.
A abordagem aqui prioriza aplicabilidade: descrevemos cenários reais (contagem de peças, alarmes discretos, bancada de testes), fornecemos especificações em tabela para comparação rápida e apresentamos procedimentos de instalação e troubleshooting. Também incluímos orientações para integração com SCADA e plataformas IIoT via padrões como OPC UA, Modbus TCP e MQTT, além de recomendações de segurança de rede e boas práticas de aterramento. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Introdução ao Placa PCI Universais Digitais Isoladas 10465 — O que é a Placa PCI Universais Digitais Isoladas 10465?
A Placa PCI 10465 é uma solução PCI de alta densidade para aquisição digital, com 32 entradas e 32 saídas, projetada para fornecer sinais discretos confiáveis em ambientes industriais. A arquitetura combina buffers de I/O, opto-isoladores ou isolamento modular com drivers sink/NPN, garantindo separação galvânica entre os sinais do campo e o sistema host. O propósito é oferecer uma interface compacta e robusta para controle discreto, monitoramento de alarmes e integração com sistemas de supervisão.
A placa opera em slots PCI padrão e foi otimizada para baixa latência de varredura e alta imunidade a ruídos. Em termos de projeto, componentes passivos e proteção com supressores de transiente (TVS) e filtros RC são comuns para reduzir EMI/RFI, atendendo recomendações das normas IEC sobre compatibilidade eletromagnética. Para seleção, escolha a 10465 quando a aplicação exigir densidade de I/O por slot, isolamento elétrico e compatibilidade com lógica sink (NPN), típica em painéis industriais.
Do ponto de vista operacional, a 10465 é indicada quando você precisa consolidar muitos sinais discretos no host para lógica de controle, aquisição de dados e registro de eventos. Sua robustez a transientes e isolamento ajudam a reduzir MTTR e falhas provocadas por loops de terra e sobretensões. Para aplicações que exigem essa robustez, a série Placa PCI Universais Digitais Isoladas 10465 da ICP DAS é a solução ideal. Confira as especificações em https://www.lri.com.br/aquisicao-de-dados/placa-pci-universai-digitais-isoladas-32-entradas-e-32-saidas-sink-npn-10465
Descrição funcional rápida
A 10465 apresenta 32 entradas digitais configuradas para detecção de nível TTL/CMOS compatível com tensões industriais, e 32 saídas transistoradas do tipo sink (NPN), capazes de comutar cargas típicas de relés e LEDs de painel. O isolamento galvânico protege o barramento PCI e o resto do sistema de ruídos de campo; tipicamente o isolamento está especificado em centenas de volts DC entre grupos de canais e o chassis. A lógica sink/NPN significa que as cargas são retornadas ao terra do sistema de campo, tranqulizando o designer quanto à polaridade e fonte de alimentação de campo.
O tempo de resposta e a taxa de varredura dependem do driver e do software; porém, a placa é otimizada para leitura periódica rápida usada em SCADA e controle discreto. Ferramentas de diagnóstico on-board (LEDs por canal ou por grupo, jumpers de configuração) costumam facilitar testes iniciais e identificação de falhas. Além disso, proteções por diodos e resistores em série minimizam correntes de fuga e reduzem o impacto de curto-circuitos menores.
Escolhe-se este módulo quando o projeto exige grande número de I/O digitais com isolamento eficaz, especialmente ao migrar sinais de campo ruidosos para análise centralizada. Em painéis retrofitting, a 10465 permite consolidar entradas de sensores, chaves fim-de-curso e saídas de comando para solenoides e indicadores, reduzindo cabeamento até o controlador.
Beneficiários e cenários típicos de uso
Os principais beneficiários são engenheiros de automação, integradores de sistemas, equipes de manutenção e compradores técnicos que trabalham em plantas industriais, utilities, laboratórios de teste e OEMs. Projetos que demandam densidade de I/O por slot, isolamento para segurança funcional e integração direta com software SCADA valorizam a 10465. Perfis que exigem conformidade normativa, tempos de inatividade reduzidos e facilidade de manutenção também se beneficiam.
Cenários típicos incluem linhas de montagem com alto número de entradas de sensores e saídas de atuadores discretos; painéis de controle retrofit em máquinas antigas; bancadas de teste automático que precisam de interface digital com DUTs; e sistemas de monitoramento de alarmes em subestações elétricas. Em IIoT, a 10465 atua como pontos digitais locais integrados a gateways que publicam eventos para plataformas de análise.
Para compradores, a proposta de valor é clara: menor custo por canal, isolamento que reduz risco de danos ao host e compatibilidade com ferramentas de automação padrão. Ao preparar um briefing técnico para cotação, inclua ambiente elétrico, número de canais necessários, requisitos de isolamento e o tipo de lógica (sink/NPN vs source/PNP).
Principais aplicações e setores atendidos com Placa PCI Universais Digitais Isoladas 10465
A 10465 é aplicável em setores como automação industrial, manufatura, energia, transporte, laboratórios e OEMs. Em automação de fábricas, atende controle discreto de máquinas, leitura de sensores digitais e acionamento de válvulas/relés. Em utilities e energia, sua isolação e robustez são úteis em painéis de supervisão e proteção, onde ruídos e transient spikes são frequentes.
No setor de transporte, a placa pode ser usada em sistemas de controle de portas, contagem de passageiros e sinais de segurança. Em laboratórios e testes, a 10465 oferece interface para sistemas ATE (automated test equipment), permitindo sequenciamento de testes e registro de eventos digitais com alta repetibilidade. Em IIoT e Industria 4.0, a densidade de I/O combinada com gateways adequados possibilita telemetria de muitos pontos digitais para análises centralizadas.
Para cada setor, o ganho prático está na redução de cabeamento, maior confiabilidade e facilidade de integração com softwares padrão. Exemplos reais incluem integração com SCADA via OPC e uso em bancadas de teste de conformidade para produções de alto volume, onde tempo de setup e acurácia de trigger digital são críticos.
Aplicações em automação industrial e controle discreto
Em linhas de montagem, a 10465 pode controlar sensores de presença, chaves fim-de-curso e sinalizar paradas de segurança. Sua capacidade de 32 inputs e 32 outputs por placa simplifica o cabeamento e reduz a necessidade de múltiplos módulos espalhados. Para lógicas de parada e intertravamento, o isolamento diminui a chance de false trips por ruído.
No controle discreto de máquinas, as saídas sink/NPN alimentam relés de intermédio ou bobinas diretamente (respeitando corrente máxima por canal), permitindo lógica sequencial e integração com PLCs ou PCs industriais. A placa também é útil em supervisão local, quando o PLC necessita de um número extra de I/Os digitais com isolamento reforçado.
A alta densidade resulta em menores custos operacionais e espaço físico reduzido no painel de controle. A 10465 facilita retrofits, onde substituir um rack inteiro por uma placa PCI única pode ser a solução mais econômica e rápida.
Aplicações em monitoramento, teste e bancada de laboratório
Em bancadas de testes automatizados, a 10465 desempenha papel de interface digital para DUTs, habilitando scripts de verificação que acionam sequências de sinais e registram respostas digitais. Isso é especialmente útil em testes de produção, onde centenas de peças precisam ser validadas por minuto. A precisão temporal e a repetibilidade são essenciais; portanto, recomenda-se sincronização via software e uso de rotinas de debounce quando necessário.
Para monitoramento de alarmes em plantas, as entradas digitais detectam condições de falha e as saídas alarmam operadores ou disparam ações corretivas. A isolação garante que falhas no campo não propaguem para o sistema de controle central. Em laboratórios, o suporte a APIs e bibliotecas para automação (C/C++, .NET, Python com bindings) acelera a integração em bancadas modernas.
Quando combinado a um logger ou gateway IIoT, a 10465 permite arquivar eventos digitais e correlacioná-los com dados analógicos e de processo, favorecendo análises de causa raiz e manutenção preditiva.
Especificações técnicas detalhadas do Placa PCI Universais Digitais Isoladas 10465
Abaixo estão especificações elétricas e mecânicas críticas: 32 entradas digitais, 32 saídas sink (NPN), isolamento galvânico entre grupos (por exemplo 2,5 kVDC típico), tensão de funcionamento das entradas, corrente máxima por saída (por exemplo 100–200 mA), consumo de energia e dimensões físicas padrão PCI. Certifique-se de verificar a ficha técnica oficial para valores exatos e limites de operação em sua aplicação específica. Normas aplicáveis incluem IEC/EN 62368-1 para segurança elétrica e IEC 61000-4-x para imunidade.
A tabela técnica resumida abaixo facilita comparações rápidas. Recomenda-se confirmar tolerâncias de temperatura de operação (-20 a +70 °C típico) e MTBF conforme condições de operação. Para ambientes agressivos, considere filtros adicionais, PFC em fontes que alimentam o rack/PC e práticas de aterramento para minimizar correntes de fuga e ruído comum.
Para integração de software, a placa suporta drivers para Windows (x86/x64), Linux (módulo de kernel) e APIs em C/C++, .NET e suporte a LabVIEW, além de exemplos práticos para scripts de teste. Documentação de driver geralmente inclui funções de leitura/escrita bit-a-bit, operações de grupo e prioridades de interrupção para resposta determinística.
Tabela técnica resumida (formato para comparação rápida)
| Item | Valor/Especificação | Observação |
|---|---|---|
| Modelo | Placa PCI Universais Digitais Isoladas 10465 | Densidade 32 in / 32 out |
| Entradas digitais | 32 | TTL/CMOS compatíveis; opto isoladas |
| Saídas digitais | 32 | Sink (NPN), corrente por canal típica 100–200 mA |
| Tipo | Sink / NPN | Usado em painéis industriais |
| Isolamento (V) | ~2500 VDC (por grupos) | Ver ficha técnica para detalhes |
| Taxa de varredura | Depende do driver | Leitura síncrona ou via IRQ |
| Temperatura de operação | -20 a +70 °C | Conformidade industrial |
| Conectores | Bloco de terminais/removível | Facilita manutenção |
| Consumo | ~1–3 W | Depende das cargas nas saídas |
| Dimensões | PCI padrão | Slide-in em PC industrial |
| Compatibilidade de drivers | Windows/Linux/.NET/C/LabVIEW | APIs e exemplos disponíveis |
| Certificações | EMC/Segurança (IEC/EN) | Confira a certificação específica do lote |
Detalhes elétricos e de isolamento
As entradas aceitam níveis típicos TTL/CMOS; use resistores de pull-up/pull-down conforme a lógica de campo. As saídas sink/NPN necessitam que a fonte de campo forneça o positivo; a placa atua como caminho para o terra da carga. Corrente máxima por canal deverá ser verificada: excedê-la pode danificar o transistor de saída. Recomenda-se proteção por fusíveis ou PTCs no painel para cargas maiores.
O isolamento galvânico (especificado em VDC entre grupos de canais e o chassi) reduz circulação de correntes de terra e protege o computador host. Para conformidade com normas, mantenha espaçamentos seguros no chassis e siga recomendações de aterramento (terra funcional separado de terra de proteção quando exigido). Em ambientes com alta EMI, adicione filtros comuns e blindagem adequada conforme IEC 61000.
Quanto ao aterramento, conecte o chassis do PC a terra firme e evite conexões múltiplas de terra entre campo e painel que possam resultar em loops. Considere o uso de isoladores de rede e fontes com PFC se alimentar vários dispositivos sensíveis.
Compatibilidade de software e drivers Placa PCI Universais Digitais Isoladas 10465
A placa é compatível com drivers para Windows (x86/x64) e Linux (módulo de kernel), frequentemente fornecidos pela ICP DAS ou parceiros. APIs típicas incluem funções em C/C++, wrappers .NET e VIs para LabVIEW, facilitando integração com SCADA, sistemas MES e scripts de teste automatizados. Exemplos de código e utilitários de teste devem ser fornecidos no SDK.
Para integração com plataformas modernas, bibliotecas em Python (bindings) simplificam prototipagem e automação de bench. Verifique sempre a versão do driver e compatibilidade com o kernel do Linux ou com versões recentes do Windows (10/11/Server). Em casos de tempo real, considere comunicação via IRQ e priorização do processo host para garantir latência determinística.
Confira a documentação técnica e o pacote de SDK no site do fornecedor ou entre em contato com engenharia para suporte à integração em ambientes específicos. Para aplicações que demandam alta disponibilidade, verifique opções de redundância e políticas de firmware/driver para atualizações seguras.
Importância, benefícios e diferenciais do Placa PCI Universais Digitais Isoladas 10465
A 10465 destaca-se pela alta densidade de I/O, isolamento robusto e compatibilidade com lógica sink/NPN, entregando compressão de painel e redução de custo por canal. Esses atributos reduzem cabeamento, tempo de instalação e pontos de falha. Em termos de ROI, menor manutenção e maior uptime se traduzem em economia operacional ao longo do ciclo de vida.
O projeto com isolamento galvânico e proteções contra transientes aumenta a confiabilidade elétrica, reduzindo incidentes por sobretensões e loops de terra. O MTBF da solução, quando calculado considerando temperatura e carga, costuma ser superior ao de módulos não isolados; contudo, sempre consulte a ficha técnica para o valor nominal. Ferramentas de diagnóstico facilitam manutenção preventiva e rápida detecção de falhas.
Frente ao mercado, o diferencial da ICP DAS está no suporte técnico, exemplos práticos para automação e integração com gateways IIoT. Esses elementos são cruciais para reduzir tempo de integração em projetos de Industry 4.0 e acelerar entrega de valor.
Benefícios em confiabilidade e segurança elétrica
O isolamento galvânico impede que transientes de campo danifiquem o host, protegendo dados críticos e sistemas de controle. A lógica sink/NPN reduz ambiguidade de polaridade em painéis com fontes positivas de campo. Componentes de proteção (TVS, fusíveis, resistores de série) minimizam riscos de curto-circuito e picos induzidos por motores e solenoides.
A confiabilidade operacional também vem do design de PCB com rastros dimensionados e espaçamentos conforme normas UL e IEC, reduzindo stress térmico e melhorando MTBF. Procedimentos de teste burn-in e testes de conformidade EMC reforçam a robustez em campo. Para aplicações críticas, recomenda-se arquitetura com redundância e monitoramento contínuo para manutenção preditiva.
Além disso, a conformidade com normas de segurança (ex.: IEC/EN 62368-1) e EMC assegura que a placa possa ser integrada em sistemas que exigem certificação, reduzindo barreiras regulatórias e de aceitação em projetos industriais.
Diferenciais frente ao mercado (valor agregado)
A ICP DAS costuma oferecer pacote completo: hardware robusto, SDK com exemplos, suporte técnico e integração com gateways/softwares industriais. Esses serviços agregam valor ao reduzir curva de aprendizado e acelerar o ciclo de implantação. A densidade 32/32 por slot torna a 10465 competitiva no custo por canal frente a módulos modulares mais caros.
Recursos adicionais como LEDs de diagnóstico, jumpers configuráveis e documentação detalhada para EMC/Segurança aumentam a maturidade do produto. A facilidade de integração com SCADA e plataformas IIoT também é um diferencial prático para projetos de transformação digital. Para aplicações que exigem essa robustez, a série Placa PCI Universais Digitais Isoladas 10465 da ICP DAS é a solução ideal. Confira as especificações completas e solicite cotação em https://www.lri.com.br/aquisicao-de-dados/placa-pci-universai-digitais-isoladas-32-entradas-e-32-saidas-sink-npn-10465
Guia prático de instalação e configuração do Placa PCI Universais Digitais Isoladas 10465 — Como fazer/usar
Antes da instalação, realize um checklist elétrico: desligue o PC, descarregue ESD, verifique compatibilidade de slot PCI, e confirme drivers e versão do OS. Prepare ferramentas como chave de fenda, multímetro, e cabos apropriados. Verifique requisitos ambientais (temperatura, umidade) e espaço físico para dissipação de calor.
Na instalação física, insira a placa no slot PCI com cuidado ESD, fixe o suporte metálico e conecte os blocos de terminais. Conecte o aterramento do chassis conforme práticas recomendadas, evitando loops de terra. Confira se os jumpers e dip-switches estão configurados para o modo desejado (se aplicável).
Na configuração de software, instale drivers fornecidos pelo fabricante, carregue o módulo no SO (insmod/modprobe no Linux) e utilize utilitário de teste para verificar leitura/escrita dos 64 canais. Execute testes básicos com LED e multímetro antes de conectar cargas finais. Documentos de suporte e exemplos ajudam a criar scripts de verificação.
Preparação antes da instalação (checklist)
- Verificar slot PCI disponível e compatibilidade de bus.
- Confirmar versão do Windows/Linux e baixar drivers oficiais.
- Ferramentas: chave Philips, multímetro, pulseira ESD, cabos e terminais.
- Validar ambiente: temperatura, umidade, existência de fontes de ruído EMI.
- Revisar requisitos de segurança e normas aplicáveis (IEC/EN).
Realize inspeção visual da placa para danos e verifique polaridade dos terminais. Planeje cabeamento para evitar travessia com cabos de potência. Garanta que esquemas elétricos e diagramas de interligação estejam atualizados.
Por fim, comunique equipe de manutenção e registre numero de série da placa para suporte e garantia.
Instalação física passo a passo
1) Desligue o PC e descarregue ESD. Abra o gabinete, localize um slot PCI livre.
2) Insira a placa com firmeza, fixe o parafuso do suporte e reconecte o gabinete à terra.
3) Conecte os blocos de terminais aos sensores/atuadores garantindo polaridade correta para saídas sink (positivo no campo, retorno à placa).
Verifique se ligadores ou jumpers estão corretamente posicionados para isolamento e configuração do canal. Evite torsão de cabos e mantenha distância entre cabos de potência e sinais. Após montagem, ligue o sistema e observe LEDs de status para diagnósticos iniciais.
Configuração de software e teste inicial
Instale drivers seguindo instruções do fabricante; confirme carregamento do driver (Device Manager no Windows ou dmesg/lsmod no Linux). Utilize utilitários de diagnóstico para testar leitura das 32 entradas e acionamento das 32 saídas. Exemplos de comando: leitura bit a bit via API C/C++ ou script Python com bindings.
Realize testes com cargas simuladas (LEDs com resistores) antes de conectar atuadores maiores. Monitore logs do sistema para interrupções e erros. Em caso de falha, consulte o troubleshooting abaixo.
Boas práticas de operação e manutenção
Implemente rotinas de verificação periódica de sinais, limpeza do painel e checagem de terminais. Monitore temperaturas e correntes para identificar deriva térmica e desgaste. Programe backups de configurações e registre eventos de falha para análises futuras.
Mantenha drivers atualizados e aplique patches de firmware com janela de manutenção planejada. Use scripts de autoteste ao iniciar sistemas críticos. Treine equipe de manutenção para procedimentos de substituição rápida e verificação pós-substituição.
Integração do Placa PCI Universais Digitais Isoladas 10465 com SCADA e plataformas IIoT Placa PCI Universais Digitais Isoladas 10465
A integração com SCADA é feita geralmente via drivers locais que expõem canais digitais ao sistema supervisório, ou através de gateways que fazem o bridge para protocolos industriais. OPC UA, Modbus TCP e MQTT são formas comuns de publicar estados digitais para HMI, historizadores e plataformas IIoT. A escolha depende do requisito de latência, segurança e arquitetura de rede.
Modelos de integração incluem: conexão direta do host com software SCADA via driver DDK; uso de um gateway local ICP DAS que mapeia canais digitais para Modbus/OPC; ou publicação de eventos para nuvem via MQTT com autenticação TLS. Em cada caso, garanta sincronização de timestamps e dedupe de eventos para análises confiáveis.
Para segurança, segmente a rede industrial, use VLANs, firewalls e VPNs para comunicações remotas. Habilite autenticação forte e registre logs de acesso. Aplique políticas de patch e backup para minimizar vetores de ataque.
Modelos de integração direta com SCADA (MQTT, OPC UA, Modbus)
Integração direta: o host com a placa roda o driver que expõe I/Os ao SCADA via OPC DA/UA ou Modbus TCP, oferecendo leitura escrita em tempo real. Para arquiteturas modernas, tradução para OPC UA é recomendada por interoperabilidade e segurança. MQTT é útil quando a topologia exige publicação em nuvem com baixa sobrecarga.
Em sistemas com latência crítica, prefira Modbus/TCP ou OPC UA local com redes determinísticas. Para telemetria distribuída, gateways que convertem sinais digitais em mensagens MQTT reduzem acoplamento entre sistemas. Certifique-se de mapear corretamente as tags e timestamps.
Implemente buffering local para perda de conectividade e mecanismos de reconciliação de eventos. Teste cenários de desconexão para garantir integridade do histórico de alarmes.
Uso de gateways/PLC como ponte para IIoT
Gateways ICP DAS ou de terceiros podem coletar sinais da 10465 e publicar para plataformas IIoT, realizando edge computing leve (filtragem, agregação, compressão). Isso reduz tráfego de rede e permite lógica local de alarms. Em aplicações de Industry 4.0, a borda pode executar análises básicas e enviar apenas anomalias para a nuvem.
Use gateways com suporte a protocolos industriais e segurança (TLS, certificados). Em topologias com múltiplas placas, agrupe sinais por função no gateway para facilitar gestão e escalabilidade. Gateways também podem atuar como tradutores entre redes industriais (Profibus, EtherNet/IP) e protocolos IP.
Planeje sincronização de tempo (NTP/PTP) para garantir que eventos e logs sejam consistentes entre borda e nuvem, facilitando correlação para manutenção preditiva.
Segurança de dados e recomendações de rede
Segmente a rede OT e IT, use firewalls e restrinja acessos por ACLs. Habilite criptografia end-to-end (TLS) para transmissões sensíveis e autenticação baseada em certificados. Mantenha inventário de dispositivos e monitore anomalias com IDS/IPS industriais.
Aplique políticas de senhas fortes e gerenciamento de patches. Em ambientes regulados, documente mudanças e mantenha trilha de auditoria. Use VLANs e QoS para garantir prioridade ao tráfego crítico de controle.
Para proteção física, mantenha racks trancados e controle de acesso. Em aplicações críticas, implemente redundância de comunicação e mecanismos de failover.
Exemplos práticos de uso do Placa PCI Universais Digitais Isoladas 10465 — Casos reais e passo a passo
A seguir, apresentamos três exemplos práticos: contagem de peças com parada de máquina, interface digital para bancada de testes e supervisão remota de alarmes via IIoT. Cada exemplo inclui sequência de sinais, configuração de entradas/saídas e fluxo de comunicação.
Estes passos são genéricos e devem ser adaptados ao hardware e software específico do projeto. Para scripts e exemplos detalhados, consulte o SDK fornecido pelo fabricante e utilize ferramentas de simulação antes de aplicar em campo. Incentivamos leitores a testar em bancada e compartilhar dúvidas ou resultados nos comentários.
Exemplo 1 — Contagem de peças e lógica de parada de máquina
Configuração: sensor de passagem conectado a uma entrada digital; saída digital para alarme e parada de servorrelé. Lógica: incrementar contador em cada pulso, ao atingir setpoint enviar ativação de saída para parada e sinalizar operador. Use debounce por software para evitar contagens falsas por ruído.
Implemente bloqueios de segurança com intertravamento e timer de reset manual. Monitore a taxa de contagem e registre eventos para análise de eficiência (OEE). As entradas devem ter filtros e o aterramento correto para evitar false positives.
Teste em bancada com geração de pulsos e verificação de resposta em tempo real. Ajuste tempos de debounce e thresholds conforme necessidade.
Exemplo 2 — Interface digital para bancada de testes automatizados
Utilize a 10465 para sequenciar sinais digitais em uma rotina de teste: configurar palavra de saída, verificar sinais de retorno nas entradas e registrar PASS/FAIL. Automatize via script Python/C# usando as APIs do SDK e integre logs ao LIMS ou MES.
Para garantir repetibilidade, utilize sinais de referência e verifique integridade com checksum de sequência. Proteja o DUT e a placa contra curtos com limites de corrente e fusíveis.
Inclua rotinas de autoteste antes do batch para confirmar funcionamento dos canais digitais.
Exemplo 3 — Supervisão remota de alarmes discretos via IIoT
Mapeie entradas digitais críticas para tags IIoT; configure gateway para publicar eventos via MQTT com QoS 1 e retain para persistência. Configure alertas por e-mail/SMS a partir da plataforma de nuvem quando eventos críticos ocorrerem. Adicione timestamp e metadata para auditoria.
Implemente buffering no gateway para perda de conectividade e políticas de reconciliação. Garanta criptografia e autenticação nos endpoints para evitar manipulação de alarmes.
Valide end-to-end com testes de falha e recuperação antes de operar em produção.
Comparação técnica: Placa PCI Universais Digitais Isoladas 10465 vs produtos similares da ICP DAS
A comparação deve considerar densidade de I/O, tipo de saída (sink vs source), isolamento, consumo e custo por canal. Modelos alternativos ICP DAS podem oferecer entradas/saídas isoladas em formatos PCIe, USB ou Ethernet I/O distribuída, cada um com trade-offs de latência, escalabilidade e custo. Escolha a 10465 quando a densidade por slot for prioridade.
Apresentamos uma tabela comparativa sugerida para análise rápida entre modelos. Considere também fatores como disponibilidade de drivers, suporte e certificações necessárias para o seu projeto. Para aplicações com necessidade de distribuição geográfica de I/O, módulos remotos com comunicação Ethernet podem ser mais apropriados.
Ao avaliar custo-benefício, quantify impacto em cabeamento, painéis e tempo de instalação. A 10465 se destaca quando se busca compactação de I/O em um host único com isolamento robusto.
Tabela de comparação sugerida (modelo | I/Os | Tipo | Isolamento | Aplicação ideal)
| Modelo | I/Os | Tipo | Isolamento | Aplicação ideal |
|---|---|---|---|---|
| 10465 | 32 in / 32 out | Sink (NPN) | Alto (galvânico) | Alta densidade em PC |
| Alternativa A | 16 in / 16 out | Source (PNP) | Médio | Painéis distribuídos |
| Alternativa B (Ethernet) | Variável | Digital remota | Rede isolada | Sistemas distribuídos/IIoT |
Erros comuns e detalhes técnicos críticos ao escolher e usar
Erros frequentes: confundir sink com source, ignorar limites de corrente por canal, não considerar loops de terra e falhar em testar EMC em bancada. Esses equívocos podem resultar em falhas de campo e downtime. Sempre valide polaridade e use proteção adequada.
Problemas de seleção incluem escolher módulos com baixa taxa de varredura para aplicações de alta frequência de eventos. Também é comum subestimar a necessidade de documentação de drivers e suporte, impactando o tempo de integração.
Evite montagem sem ESD, cabo cruzado e falta de ventilação no gabinete. Testes pré-implantação e planos de contingência reduzem riscos.
Diagnóstico de falhas e resolução rápida
Prepare um checklist para troubleshooting: verificar LEDs de status, testar continuidade dos terminais, checar driver e logs do sistema, testar canais com multímetro e isolar cargas suspeitas. Registre o comportamento para análise replicável. Ferramentas como osciloscópio e analisador lógico ajudam em diagnósticos de sinais.
Sintomas comuns incluem entradas não respondendo (verificar alimentação do sensor e pull-ups), saídas não acionando (verificar corrente de carga e fusíveis) e comunicações intermitentes (verificar drivers e IRQ). Siga procedimento de isolamento de falhas para identificar se o problema é hardware, software ou cabeamento.
Para recuperação rápida, mantenha peças de reposição críticas e imagens de sistema para reinstalação de drivers. Em casos de dano elétrico, inspecione para componentes queimados e consulte suporte técnico com informações detalhadas.
Sintomas, causas prováveis e ações corretivas
- Sintoma: entrada não detecta pulso. Causa: sensor sem alimentação ou ruído. Ação: medir tensão, aplicar filtro e conferir pull-up.
- Sintoma: saída não comuta. Causa: sobrecorrente ou transistor danificado. Ação: medir corrente, substituir módulo ou usar fusível.
- Sintoma: comunicação falha com driver. Causa: driver incompatível/IRQ. Ação: reinstalar driver, checar logs e atualizar firmware.
Priorize segurança: desligue cargas antes de testes, use EPI e siga procedimentos lockout-tagout em painéis.
