Introdução

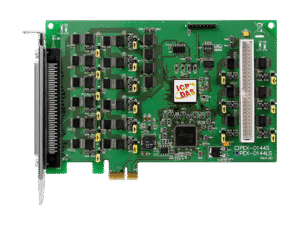

A placa PCIe de 144 canais digitais programáveis da ICP DAS é uma solução de PCIe I/O de alta densidade projetada para ambientes industriais exigentes. Neste artigo técnico abordamos especificações, integração com SCADA/IIoT, guias de instalação e exemplos práticos para engenheiros de automação, integradores e compradores técnicos. Usaremos termos como MTBF, níveis lógicos TTL/CMOS e citaremos normas relevantes (ex.: IEC/EN 62368-1) para garantir profundidade técnica e confiabilidade da informação.
Introdução ao placa PCIe de 144 canais digitais programáveis da ICP DAS: visão geral e conceito fundamental
A placa PCIe de 144 canais digitais programáveis da ICP DAS reúne alta densidade de sinais digitais em um único cartão PCIe, ideal para aplicações que exigem grande capacidade de I/O sem sacrificar determinismo. O dispositivo destina-se a leitura/escrita de sinais discretos (entradas e saídas digitais) com isolamento e proteções para operação industrial contínua. Em termos de arquitetura, a placa atua como um subsistema de I/O local ao controlador do host, oferecendo baixa latência e suporte a bibliotecas/SDK para integração.
O que é a placa PCIe 144 canais da ICP DAS
Tecnicamente, trata‑se de um cartão PCIe que proporciona até 144 canais digitais programáveis organizados em bancos lógicos, cada um configurável como entrada ou saída conforme necessidade. Componentes principais incluem buffers/receivers TTL/CMOS, opto‑isoladores (quando aplicável), condicionamento de sinais, e circuito de proteção contra sobrecorrentes e transientes. O propósito operacional é consolidar sinais discretos de máquinas, sensores e atuadores, reduzindo cabeamento e pontos de falha.
Por que escolher este tipo de hardware em automação industrial
A escolha de uma placa PCIe de alta densidade oferece vantagens claras em densidade de I/O, determinismo de acesso e redução de latência em relação a soluções baseadas em redes externas. Em ambientes críticos, a robustez elétrica (isolamento, supressão ESD/transientes) e o suporte a padrões industriais garantem maior disponibilidade e maior MTBF. A analogia prática: é como trocar várias placas de expansão pequenas por um "painel centralizado" interno que reduz pontos de conexão e simplifica diagnosis.
Principais aplicações e setores atendidos pelo placa PCIe de 144 canais digitais programáveis da ICP DAS
A placa é projetada para cenários onde muitos sinais discretos precisam ser gerenciados com controle rápido e confiável, como automação de fábricas, utilities, laboratórios de teste e aplicações prediais. O mapeamento direto entre recursos (144 canais, isolamento, SDK) e setores ajuda a justificar a adoção técnica. A integração com SCADA, PLCs e soluções IIoT é prática e pode reduzir CAPEX e OPEX em projetos de grande escala.
Automação de manufatura e linhas de produção
Em linhas de montagem, a placa permite monitorar e comandar múltiplos sensores fotoelétricos, chaves de fim de curso e solenoides, centralizando a lógica discreta. A alta densidade reduz painéis I/O remotos e cabeamento entre painéis, melhorando tempo de manutenção. Além disso, com baixa latência e sincronização de eventos, é possível implementar fechamentos rápidos (interlocks) e sequenciamento determinístico.
Energia, utilidades e subestações
No setor elétrico, a placa é útil para monitorar sinais de posição de disjuntores, alarmes e estados digitais de proteções. O isolamento galvânico e a robustez contra transientes são fundamentais para evitar ground loops e falhas em medição de status. Para aplicações críticas, recomenda‑se validar conformidade eletromagnética e implementação de filtros e aterramento conforme normas aplicáveis.
Testes, bancada de validação e laboratórios
Bancadas de teste que simulam grandes painéis digitais se beneficiam de 144 canais programáveis para estímulo e leitura em massa, automatizando scripts de validação e execução de testes regressivos. A placa simplifica o setup de DUTs com múltiplos sinais digitais e permite acelerar ciclos de teste. Ferramentas de scripting (Python/C++) e SDKs permitem gerar sequências determinísticas e coletar logs para análise.
Logística, transporte e aplicações prediais
Em logística e transporte, a placa pode coletar eventos de sensores de contagem, status de portas, leitores e acionamentos de barreiras, centralizando I/O em servidores embarcados. Em edifícios inteligentes, ela gerencia sinais de controle de portas, sensores de presença e alarmes, integrando-se com BMS. A flexibilidade de configuração reduz a necessidade de múltiplos controladores locais.
Especificações técnicas do placa PCIe de 144 canais digitais programáveis da ICP DAS — tabela de referência
A tabela abaixo resume os parâmetros técnicos essenciais para projetistas e compradores. Consulte as observações para dimensionamento elétrico, requisitos de proteção e ambiente operacional. Use esta tabela como checklist na fase de especificação de projeto.
Tabela de especificações principais (Parâmetro | Valor | Observação)
| Parâmetro | Valor | Observação |
|---|---|---|
| Nº de canais | 144 | Programáveis como DI/DO |
| Tipo de sinal | TTL/CMOS (configurável) | Níveis 0/1 compatíveis com 0–5 V |
| Tensão de operação | 5 V (logic) / Alimentação PCIe | Verificar consumo total |
| Consumo | típico 3–8 W | Depende do modo e carga das saídas |
| Isolamento | opcional entre bancos | Proteção contra ground loops |
| Precisão | N/A (digital) | Determinismo e latência são críticos |
| Taxa de varredura | até kHz por canal | Depende do driver e do host |
| Latência | <1 ms típico | Variável conforme host e driver |
| Dimensões | padrão PCIe x1/x4 | Verificar compatibilidade física |
| Temperatura operacional | 0 a 60 °C | Ventilação recomendada |
| Certificados | CE, RoHS; seguir IEC/EN 62368-1 | Para uso em indústrias, validar EMC |
Detalhes elétricos e de sinal
Os níveis lógicos suportados são TTL/CMOS compatíveis com 5 V, com tolerância de entrada e proteção contra níveis superiores via resistores de pull‑down e clamps. Proteções implementadas geralmente incluem supressão de transientes (TVS), fusíveis resetáveis (PTC) e buffering por drivers com limitadores de corrente. Em projetos críticos, considere PFC (Power Factor Correction) na fonte do sistema e dimensionamento de alimentação para evitar quedas de tensão em picos de carga (especialmente em DOs com cargas induzivas).
Compatibilidade PCIe, drivers e requisitos de sistema
A placa suporta versões comuns de PCIe (x1/x4 compatível; confirmar versão 2.0/3.0 no datasheet) e exige slot físico e recursos de IRQ/MMIO adequados no host. Sistemas operacionais suportados incluem Windows Server, Windows 10/11 e várias distribuições Linux; ICP DAS fornece SDK com APIs C/C++ e exemplos em Python. Verifique BIOS/UEFI para habilitar recursos de mapeamento de E/S e desativar opções que possam interferir (ex.: ASPM em modos sensíveis).
Importância, benefícios e diferenciais do placa PCIe de 144 canais digitais programáveis da ICP DAS
Adotar uma placa de 144 canais reduz a complexidade de painéis, o cabeamento e os pontos de falha, além de concentrar diagnóstico e firmware em um único módulo. O ganho operacional se traduz em menores tempos de manutenção e melhor rastreabilidade de eventos, impactando positivamente o ROI. Diferenças técnicas frente a alternativas incluem maior densidade por slot, opções de isolamento e suporte técnico especializado.
Benefícios operacionais: densidade de canais e desempenho
A alta densidade implica menor custo por canal e redução de espaço em racks, possibilitando consolidar múltiplos painéis em servidores padrão. No quesito desempenho, o acesso pela interface PCIe garante throughput e latência que não são alcançados por I/O via Ethernet sem hardware dedicado. Para aplicações em tempo real, essa configuração é mais previsível e facilita estratégias de sincronização.
Diferenciais técnicos frente a alternativas
Comparada a módulos remotos Ethernet ou soluções PLC modulares, a placa PCIe entrega latência inferior, maior taxa de varredura e menos pontos de rede a gerenciar. Recursos como isolamento por banco e proteção contra transientes são diferenciais para ambientes industriais ruidosos. O suporte a SDKs, exemplos e documentação completa facilita integração e acelera o comissionamento.
Impacto em ROI, manutenção e disponibilidade
Menos cabeamento e conexões físicas reduzem falhas mecânicas e custo de mão de obra em manutenção corretiva. A centralização de I/O em servidores com redundância (RAID, dual power) aumenta disponibilidade do sistema. Exemplo prático: reduzir downtime em linhas críticas pode justificar o investimento inicial em meses, dependendo do custo por hora de parada.
Guia prático de instalação e uso do placa PCIe de 144 canais digitais programáveis da ICP DAS (placa PCIe 144 canais digitais)
A seguir há um guia sucinto de pré‑requisitos, instalação física e configuração de software para integração segura em campo. Siga sempre procedimentos de ESD e normas de segurança elétrica ao manipular o card. Consulte o datasheet para valores específicos e temperatura de operação.
Pré-requisitos de hardware, BIOS/UEFI e slot PCIe
Verifique slot PCIe disponível (x1/x4) e capacidade de fornecimento de energia do chassis; confirme compatibilidade física e clearance. No BIOS/UEFI, habilite recursos necessários (MMIO, recurso PCIe) e revise configurações de IRQ/PM que possam afetar determinismo. Prepare alimentação com PFC adequada e aterramento comum para evitar loops.
Passo a passo: instalação física segura da placa
- Desligue e desconecte o host da rede elétrica.
- Utilize pulseira ESD e manuseie pelos bordos do cartão.
- Instale a placa no slot PCIe apropriado e fixe com parafuso; conecte cabos de sinal e verifique polaridade.
Realize inspeção visual, certifique-se de conexões firmes e reinicie o host com monitoração de logs de boot.
Instalação de drivers, SDK e utilitários da ICP DAS (placa PCIe 144 canais digitais programáveis)
Baixe drivers e SDK no site do fabricante ou portais autorizados; instale com privilégios administrativos. Para Linux, pode ser necessário compilar módulos ou instalar pacotes pré‑compilados; verifique dependências (kernel headers). Teste com utilitário de diagnóstico provido pela ICP DAS para validar leitura/escrita de canais.
Configuração de canais e verificação funcional
Mapeie canais conforme documentação, definindo entradas e saídas e aplicando resistores pull‑ups/pull‑downs conforme necessário. Testes básicos incluem loopback, reading/writing com multímetro e captura de eventos com timestamps. Documente a configuração e mantenha backup das definições e firmware.
Boas práticas e dicas de manutenção
Implemente rotina de verificação trimestral: limpeza, verificação de conectores e logs de erros. Mantenha firmware atualizado conforme recomendações do fabricante, sempre seguindo procedimento de rollback. Em casos de falha, colete logs de sistema, dumps e reproduza o cenário antes de acionar suporte.
Integração com sistemas SCADA e IIoT (placa PCIe 144 canais digitais)
A placa deve ser vista como fonte de dados local que alimenta camadas edge e SCADA através de gateways e processos de aquisição. Protocolos padrão e práticas de timestamping asseguram integridade temporal dos eventos. Considere segurança de rede e segmentação quando expor dados para cloud/IIoT.
Protocolos e mecanismos de comunicação suportados
Embora a placa em si opere via PCIe, o host pode expor sinais a SCADA via OPC UA, Modbus TCP, MQTT ou protocolos proprietários, dependendo do gateway/edge. Recomenda-se OPC UA para interoperabilidade e segurança end‑to‑end; MQTT é indicado para telemetria compacta em IIoT. Estratégias de gateway (edge) facilitam preprocessing e buffering.
Arquitetura típica: placa PCIe → edge → SCADA/Cloud
Fluxo comum: placa PCIe → driver/daemon no host → agente edge (buffering, filtragem, timestamp) → broker/proxy → SCADA/Cloud. O edge deve gerenciar reconexão, persistência e garantir ordering de eventos em caso de falhas de rede. Para aplicações de alta criticidade, use redundância de host e replicação de dados.
Boas práticas de integração e sincronização de dados
Sincronize relógios (NTP/PTP) para garantir timestamps coerentes entre dispositivos. Utilize estratégias de debounce e desambiguação de eventos para reduzir falsos positivos. Implemente monitoramento contínuo (health checks) e alertas para detectar degradação de performance.
Exemplos práticos de uso do placa PCIe de 144 canais digitais programáveis da ICP DAS
Abaixo, três cenários aplicáveis, com objetivos, passos e resultados esperados. Esses exemplos servem como base para projetos e podem ser adaptados conforme requisitos de segurança e performance. Scripts e snippets oferecem aceleração no desenvolvimento.
Exemplo 1: monitoramento de status de produção (checklist digital)
Cenário: controlar 120 pontos digitais de verificação em uma linha de montagem. Mapear canais para sensores e alarmes, coletar eventos e enviar para SCADA via OPC UA. Resultado: aumento de rastreabilidade e redução de falhas por checklist automatizado.
Exemplo 2: bancada de testes com estímulo e leitura de 144 sinais
Cenário: testar placas eletrônicas com 144 sinais de I/O em sequência automatizada. Arquitetura: host com script que ativa DOs para estímulo e lê DIs, comparando resultados com golden file. Resultado: redução de tempo de teste e maior repetibilidade.
Exemplo 3: integração com PLCs e coleta para análise de dados
Cenário: PLC gerencia lógica de máquina; a placa captura eventos discreto‑diagnósticos e envia agregados para análise preditiva. Integração via Modbus/TCP ou middleware; amostragem e logging contínuo. Resultado: melhores insights operacionais para manutenção preditiva.
Snippets e automações: scripts exemplares (Python/C/C++)
Forneça pequenos scripts de exemplo: leitura de canal em Python usando SDK, teste de loopback e gravação de logs com timestamps. Exemplos simples aceleram POC e demonstração de conceito. Para produção, adapte código para threadsafe, tratamento de exceções e reconexão automática.
Comparações com produtos similares da ICP DAS, erros comuns e detalhes técnicos
Compare a placa de 144 canais com modelos de menor densidade para avaliar custo-benefício, flexibilidade e requisitos de chassis. Listamos erros comuns de instalação e recomendações técnicas para evitar downtime. Também abordamos políticas de firmware e como proceder em atualizações.
Comparativo técnico: modelo 144 canais vs modelos com menos canais
Modelos com menos canais oferecem simplicidade, menor consumo e podem ser adequados para aplicações distribuídas; já a placa de 144 canais reduz número de slots e cabos. Em custo por canal, a solução 144 canais tende a ser mais eficiente em projetos de grande escala. Avalie tradeoffs: densidade vs isolamento por canal e necessidade de segmentação.
Erros comuns na instalação e operação — como evitá-los
Falhas típicas: ground loops, IRQ conflicts, BIOS incompatível e ruído EMI. Mitigue com aterramento adequado, verificação de BIOS/UEFI, filtros EMI e isolamento galvânico. Testes de bancada e checklists previnem muitos problemas antes do start‑up.
Questões de compatibilidade, firmware e atualizações
Sempre verificar versão de firmware compatível com o SDK e o sistema operacional; mantenha logs de versão antes de atualizar. Procedimento recomendado: validar update em ambiente de homologação, ter plano de rollback e suporte técnico disponível. Documente compatibilidades e dependências.
Recomendações para diagnóstico e suporte técnico
Colete logs do driver, dumps de memória e resultados de testes de loopback antes de contatar o suporte. Inclua informações como versão de firmware, OS, layout de cabos e condições ambientais. Para suporte e peças, use canais oficiais e documente solicitações com fotos e passos de reprodução.
Conclusão e chamada para ação: solicite cotação do placa PCIe de 144 canais digitais programáveis da ICP DAS
Resumo: a placa PCIe de 144 canais digitais programáveis da ICP DAS é indicada quando alta densidade, baixo tempo de resposta e integração direta ao host são requisitos críticos. Ela reduz complexidade de I/O, melhora disponibilidade e facilita integração com SCADA/IIoT. Para projetos, considere requisitos de isolamento, temperatura e alimentação na especificação.
Resumo executivo: quando e por que adotar esta placa
Adote quando houver necessidade de centralizar dezenas a centenas de sinais digitais com determinismo e baixo custo por canal. Priorize em linhas de manufatura, laboratórios de teste e instalações de utility com alta necessidade de monitoramento discreto. A decisão se justifica por redução de cabeamento, manutenção e ganho em confiabilidade.
Entre em contato / Solicite cotação — próximos passos
Para cotação, forneça: nº de canais efetivos, ambiente (temperatura, IP), cargas esperadas nas saídas e prazo de entrega. Entre em contato com representantes técnicos para validar compatibilidades e opções de isolamento. Para aplicações que exigem essa robustez, a série placa PCIe de 144 canais digitais programáveis da ICP Das é a solução ideal. Confira as especificações e solicite cotação em: https://www.lri.com.br/aquisicao-de-dados/placa-pci-e-144-canais-digital-es-programaveis-5vcmos. Para outras opções de aquisição e suporte, visite: https://www.lri.com.br/aquisicao-de-dados.
Perspectivas futuras, aplicações específicas e resumo estratégico do placa PCIe de 144 canais digitais programáveis da ICP DAS
A tendência é integrar mais capacidades de edge computing e segurança nativa (TPM, Secure Boot) nas placas de I/O, permitindo pré‑processamento e redução de latência antes do envio para a nuvem. IIoT e análise em tempo real exigirão timestamping preciso (PTP) e mecanismos de compressão/filtragem em edge. As placas de alta densidade permanecerão relevantes em instalações que precisam de consolidação de sinais e menor footprint físico.
Tendências: IIoT, edge computing e análise em tempo real
Adoção de arquiteturas distribuídas com agentes edge permite escalabilidade e resiliência; placas PCIe continuam sendo pontos de coleta primária. A combinação com PTP e agentes de normalização de dados garante análise em tempo real com consistência temporal. Em suma, a placa serve como sensor de borda integrado ao pipeline de dados industriais.
Aplicações específicas em expansão (smart grid, fábricas 4.0, testes automatizados)
Smart grids demandam monitoramento massivo de status e intertravamentos; fábricas 4.0 beneficiam‑se da densificação de I/O para digital twins e rastreabilidade. Bancadas de testes automatizados escalam melhor quando a fonte de I/O é centralizada e programável. Projetos em expansão devem considerar roadmap de escalabilidade e modularidade.
Sumário estratégico: como planejar a adoção e evolução do parque de I/O
Planeje por fases: POC com um host e 144 canais, validação de firmware e integração SCADA, em seguida rollout. Considere redundância, políticas de firmware e planos de manutenção preventiva para maximizar ROI. Documente topologia e mantenha inventário de firmware e drivers para suporte futuro.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Incentivo: comente suas dúvidas, compartilhe cenários específicos ou peça exemplos de scripts para seu caso — responderemos com orientações práticas.
Conclusão
A placa PCIe de 144 canais digitais programáveis da ICP DAS oferece uma combinação robusta de densidade, desempenho e integração, adequada para projetos industriais e de teste de grande escala. Ao seguir boas práticas de instalação, atualização e integração SCADA/IIoT, seu projeto ganha em disponibilidade e eficiência operacional. Solicite cotação com detalhes técnicos e ambiente de operação para uma proposta alinhada às suas necessidades.
