Placa Relé 24 Canais 12 V com CA-5015: Guia Técnico

Leandro Roisenberg

Introdução

A Placa de Relé de 24 Canais 12 V da ICP DAS, incluindo o módulo CA-5015, é uma solução de alta densidade para controle discreto em painéis industriais e bancadas de teste. Neste artigo técnico vamos abordar arquitetura, especificações, integração SCADA/IIoT e recomendações de engenharia, usando termos como MTBF, PFC e conformidade com normas como IEC/EN 62368-1.
Escrito para engenheiros de automação, integradores e compradores técnicos, o texto prioriza precisão e aplicabilidade em projetos para utilities, manufatura, energia e OEMs. Temas de proteção contra transientes, isolamento e estratégias de comissionamento são apresentados com listas, tabelas e notas de projeto.
Interaja: faça perguntas técnicas nos comentários e compartilhe cenários reais de aplicação — isso ajuda a refinar recomendações específicas para o seu projeto.

Introdução ao tópico — O que é a Placa de Relé de 24 Canais (visão geral)

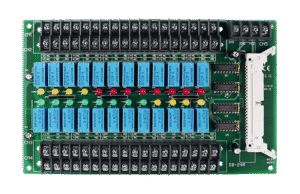

A Placa de Relé de 24 Canais (12 V) é um módulo de saídas digitais por relé que permite controlar até 24 cargas discretas (contatores, lâmpadas, válvulas solenóides) a partir de sinais lógicos ou drivers industriais. A arquitetura típica combina relés eletromecânicos com driver de transistor, optoacoplamento para isolamento lógico e bornes de fácil cabeamento para campo.
O diferencial do conjunto que inclui o CA-5015 é a integração de condicionamento de sinal e proteção contra surtos, o que reduz a necessidade de módulos externos em painéis compactos. Para projetos que exigem robustez e densidade de canais, isso traduz-se em menor footprint e maior confiabilidade operacional.
Termos críticos: tensão de bobina 12 V, corrente de contato, tempo de comutação, isolamento reforçado (creepage e clearance) conforme requisitos de segurança elétrica (referência a IEC 61010 e IEC/EN 62368-1).

Principais aplicações e setores atendidos pelo tópico

A placa é indicada em automação industrial para acionamento de máquinas, seleção de ferramentas em células robotizadas e controle de sub-sistemas de segurança. Em painéis de comando, a densidade de 24 canais reduz custos de cabeamento e facilita manutenção modular.
No setor predial e de iluminação, serve para controladores de iluminação por zonas, cenas e integração com BMS; a capacidade de relatar estados dos contatos permite sincronização com sistemas de gerenciamento energético. Em telecomunicações, é usada para comutação de sinais e alarmes em racks.
Em bancadas de teste e QA, a alta densidade acelera execuções automatizadas de sequências de teste, reduzindo tempo de troca e aumentando repetibilidade. Consulte também artigos sobre integração Modbus e IIoT no blog da LRI para arquiteturas recomendadas: https://blog.lri.com.br/protocolos-industriais e https://blog.lri.com.br/iiot-seguranca.

Especificações técnicas detalhadas do tópico (tabela e notas de projeto)

A seguir está uma tabela resumida com os parâmetros elétricos e mecânicos críticos da Placa de Relé de 24 Canais 12 V (inclui CA-5015). Os valores são referenciais; verifique a folha de dados do fornecedor para confirmar tolerâncias e variantes.

Tabela de especificações principais

Parâmetro Especificação típica
Canais 24 relés eletromecânicos
Tensão da bobina 12 V DC
Corrente de acionamento por bobina 20–40 mA (depende do relé)
Corrente de contato (máx) 5 A @ 250 VAC / 5 A @ 30 VDC
Tensão de isolamento 1.5 kV AC entre bobina/contato
Vida mecânica 1×10^7 operações (típico)
MTBF >100,000 horas (condição típica)
Consumo (placa) ~500–800 mA @ 12 V (típico quando todos acionados)
Temperatura de operação -20 °C a +70 °C
Dimensões Ex.: 160 x 100 x 30 mm (varia por chassis)
Conexão Bornes parafuso ou conector tipo IDC
Proteção de bobina Diodo de roda‑livre e supressor de transientes (opcional)
Certificações Conforme normas de segurança aplicáveis (ver folha de dados)

Notas: valores acima devem ser validados contra a versão específica do produto e as curvas de temperatura/curva de carga.

Notas de projeto, limitações elétricas e considerações ambientais

Limites elétricos a observar: corrente de contato contínua e picos de inrush das cargas (motores e lâmpadas) podem exceder a capacidade do relé; use contato auxiliar ou relé de maior capacidade quando necessário. Recomenda-se considerar curva de inrush multiplicada por fator de serviço.
Proteção: adicione snubbers RC ou supressores TVS para cargas indutivas e use fusíveis ou disjuntores por ramo para proteção conforme a IEC 60947 e normas locais. As bobinas com supressão de transiente reduzem rebote em entradas lógicas.
Ambiental: evite exposição a condensação, poeira condutiva e vibração excessiva; em ambientes corrosivos utilize versão com revestimento conformal. Consulte classificações de IP e conformidade com IEC/EN 62368-1 e, quando aplicável, requisitos médicos IEC 60601-1 para instalações em salas técnicas.

Importância, benefícios e diferenciais do produto tópico

A principal vantagem é a densidade de canais: 24 relés em um único módulo diminuem espaço, cabos e pontos de falha. Isso traz ganhos em custos de montagem e tempo de comissionamento.
Outro benefício é o isolamento reforçado entre a lógica e os contatos de potência, reduzindo interferência e riscos de loops de terra em painéis industriais. A presença de proteção contra surtos e supressão de bobina aumenta a vida útil e previsibilidade do MTBF.
Em relação a alternativas genéricas, o diferencial técnico inclui integração com condicionamento CA-5015, documentação para certificação e suporte de fornecedor especializado (ICP DAS), o que facilita a validação e homologação em projetos críticos.

Guia prático de instalação e uso da placa de relé de 24 canais

Antes de instalar, verifique a integridade física da embalagem e a conformidade com a nota fiscal e folha de dados. Confirme a tensão da bobina (12 V DC), polaridade e capacidade da fonte. Tenha à mão multímetro, alicates isolados e ferramentas de crimpagem.
Planeje o layout de cabeamento: agrupe condutores por função, use canaletas e identificadores; rotule cada borne para facilitar troubleshooting. Em painéis com múltiplos módulos, providencie barramentos de alimentação com proteção individual.
Proceda a uma sequência de comissionamento formal: inspeção visual, alimentação sem carga, verificação de corrente de repouso, acionamento manual teste por teste, e registro de resultados em FTR (factory test report).

Preparação e segurança elétrica antes da instalação

Desligue todas as fontes antes de conectar a placa e verifique ausência de tensão com detector de toque/calibrado. Siga as normas de bloqueio/etiquetagem (LOTO) para segurança de equipe. Use EPIs adequados: luvas dielétricas, óculos e bloqueio de circuito.
Revise requisitos de aterramento: a carcaça e a malha de aterramento devem cumprir as regras de aterramento da instalação para evitar loops e garantir referência de sinal. Um bom aterramento reduz ruído e problemas de comutação.
Ferramentas e verificações: torque dos bornes conforme especificação, verificação de tensão da fonte (PFC recomendado para fontes chaveadas em painéis com grande carga indutiva) e inspeção de isolamento visual.

Passo a passo de cabeamento e montagem mecânica

Monte a placa em trilho DIN ou painel com espaçamento recomendado para dissipação térmica. Fixe com parafusos e mantenha distância mínima entre módulos especificada pelo fabricante.
Conecte a alimentação de 12 V DC em barramento adequado com fusível de proteção individual; identifique polaridade e use condutores dimensionados para a corrente máxima. Ligue sinais de controle (entradas digitais) aos terminais optoacoplados conforme o diagrama.
Para cargas AC, use condutores com seção adequada e, se necessário, isole circuitos de potência com contactores intermediários para reduzir desgaste dos relés em frequente comutação.

Configuração, teste funcional e comissionamento

Realize testes de ativação sequencial: energize cada relé isoladamente e meça continuidade e tensão nos contatos com carga simulada. Documente tempos de resposta e corrente durante o inrush.
Execute testes de endurance em produção: ciclos de comutação programados para verificar aquecimento, desgaste de contato e comportamento de supressão de transientes. Compare resultados com as curvas da folha técnica.
Valide integração ao sistema: verifique tags SCADA, latência de comando e retorno de estado; inclua testes de falha (perda de alimentação, falha de comunicação) e procedimentos de recuperação.

Manutenção preventiva e resolução rápida de falhas

Checklist periódico: inspeção visual de bornes, torque, limpeza de contatos, verificação de aquecimento com termovisão e leitura de correntes. Substitua relés próximos ao fim de vida útil previsto pelo MTBF.
Falhas comuns: relé queimado por sobrecorrente, contatos colados por arco, falha de bobina por sobretensão. Soluções rápidas: isolar circuito, testar bobina, medir resistência de contato e substituir o relé afetado.
Registre todas as intervenções em histórico de manutenção; isso apoia análise de confiabilidade e planejamento de substituições preventivas por hora de operação ou ciclos.

Integração do tópico com sistemas SCADA e plataformas IIoT — estratégias e práticas

Arquitetura típica: a placa atua como camada de atuação com interface para um gateway Modbus/OPC para comunicação com SCADA. Para IIoT, adicione um edge gateway que traduza sinais discretos para MQTT ou HTTPs.
Mapeamento de tags: cada relé corresponde a um tag binário (status e comando). Use endereçamento coerente e documentação de mapa de E/S para evitar ambiguidade em projetos escalares. Mantenha metadados (local, função, capacidade).
Para escalabilidade e redundância, agrupe placas por função e implemente heartbeat e estado de supervisão no gateway; isso permite detecção precoce de falhas e fallback de segurança.

Protocolos, gateways e exemplos de arquitetura (Modbus, OPC, MQTT, etc.)

Modbus RTU/TCP é comum para integrar placas com PLCs e RTUs; mapear cada relé para coil/logs facilita integração rápida. OPC UA oferece modelagem semântica superior para sistemas HMI/SCADA avançados.
Para IIoT, converta eventos de comutação em mensagens MQTT compactas, com retenção mínima e QoS adequado para comandar e monitorar estados. Use gateways certificados para tradução e segurança.
Exemplo: placa (24 relés) -> gateway Modbus TCP -> SCADA. Paralelamente: gateway IIoT -> broker MQTT -> plataforma analytics para predição de falhas via modelos de machine learning.

Segurança, segmentação de rede e boas práticas para IIoT

Segmente rede operacional (OT) da rede de TI usando VLANs e firewalls; restrinja acesso a gateways e portas de gerenciamento. Evite exposição direta de interfaces de controle ao público.
Implemente autenticação forte, VPNs para acesso remoto e logs centralizados. Proteja comandos de relé com controle de acesso baseado em função (RBAC) e verificação de integridade de mensagens (TLS).
Monitore anomalias de comportamento (padrões de comutação fora de horário) com SIEM/Analytics para detectar invasões ou falhas lógicas que possam causar danos físicos.

Exemplos práticos de uso, casos de sucesso e cenários de aplicação

Use case 1: automação de painéis de máquinas industriais com 24 saídas para seleção de ferramentas e acionamento de cilindros. Ganhos: redução de I/Os PLC, menor cabeamento e modularidade em manutenção.
Use case 2: controle de iluminação em edifício comercial com cenas programáveis e retorno de estado para BMS; a densidade permite controle por andar em um único módulo. Integração com MQTT facilita cenários de automação predial.
Use case 3: bancada de testes em fábrica de componentes eletrônicos, com sequências de ativação automatizadas; tempo de teste reduzido e repetibilidade aumentada devido à densidade de canais.

Caso 1 — Automação de painéis de controle em máquinas industriais

Projeto típico: substituir múltiplos contactores de pequeno porte por relés dedicados para acionamento de válvulas pneumáticas e solenoides, controlados por PLC. Resultado: menor custo de PLC I/O e melhor layout.
Requisitos: dimensionamento de relés para corrente de pico das bobinas, supressão de transiente, e implementação de feedback de estado para segurança funcional. Documentar planos de manutenção baseados em ciclos.
Métrica: redução de tempo de cabeamento em 30%, diminuição de pontos de falha e facilidade de swap-in de módulos durante manutenção.

Caso 2 — Controlo remoto de iluminação e acionamentos prediais

Integração com BMS via Modbus TCP e gateway IIoT para controle remoto e monitoramento. Uso de cenas e agendamentos traz economia energética. Retorno de estado possibilita medidas de eficiência.
Requisitos de projeto: isolamento galvânico para separação de cargas de potência e lógica, proteção contra surtos e fusíveis por circuito para conformidade com normas elétricas prediais.
Métrica: economia de energia por automação de cenas, redução de tempo de intervenção manual e melhor experiência do usuário final.

Caso 3 — Testes automatizados em bancada de qualidade

Em linhas de QA, a placa reduz necessidade de multiplexadores complexos; scripts acionam sequências de 24 canais para simular cenários de uso. A repetibilidade permite análise estatística de falhas.
Cuidados: monitorar desgaste de contatos em elevadas taxas de comutação; considerar relés com maior capacidade ou relés sólidos ISS quando ciclos extremamente rápidos forem exigidos.
Métrica: aumento de throughput de testes em até 40% quando comparado a setups com comutação manual e módulos externos.

Comparação técnica: tópico vs produtos similares da ICP DAS e mercado

Comparar parâmetros-chave: densidade (24 vs 16 vs 8 canais), capacidade de corrente, nível de isolamento, e recursos de proteção integrados (snubber/TVS). Modelos ICP DAS costumam oferecer documentação e suporte mais robustos.
No mercado, alternativas baratas podem economizar CAPEX inicial, mas frequentemente exigem módulos externos para supressão e isolamento, aumentando OPEX e complexidade de certificação. Avalie trade-offs totais de custo de propriedade.
Para decisões rápidas, priorize: confiabilidade (MTBF), suporte técnico e compatibilidade com padrão industrial adotado (Modbus/OPC).

Tabela comparativa resumida entre modelos ICP DAS

Modelo Canais Tensão de bobina Corrente cont Isolamento Observação
Placa 24 ch (CA-5015 incl.) 24 12 V 5 A 1.5 kV Alta densidade, proteção integrada
Modelo ICP-16 16 12/24 V 8 A 1.5 kV Maior corrente por canal
Concorrente genérico A 24 12 V 3 A 1.0 kV Economia, menor robustez

Critérios para escolher a placa correta (performance, integração e custo)

Priorize corrente de carga e inrush, número de ciclos previstos, e requisitos de isolamento. Avalie suporte a normas (IEC/EN 62368-1) e documentação para homologação.
Considere integração: protocolos suportados, mapeamento de tags e compatibilidade com gateways existentes. Verifique disponibilidade de peças de reposição e prazo de entrega.
Custo total: inclua custos de cabos, fusíveis, tempo de engenharia e manutenção previsível (MTBF), não apenas o preço unitário do módulo.

Erros comuns, armadilhas técnicas e como evitá-los na operação do tópico

Erro frequente: subdimensionar relés frente ao inrush de cargas indutivas, levando a soldagem de contatos. Solução: usar relés com margem de corrente ou contactores intermediários para cargas elevadas.
Ruído eletromagnético e loops de terra: faltas de isolamento ou aterramento inadequado causam disparos e falhas lógicas; implemente malha de aterramento e optoacoplamento corretamente.
Transientes e picos: ausência de snubbers e TVS gera falhas prematuras; sempre projetar supressão adequada e considerar PFC em fontes de alimentação para estabilidade de tensão.

Recomendações de engenharia e checklist de validação antes da compra

Checklist técnico: confirmar tensão e corrente de bobina; capacidade de contato; MTBF; temperatura de operação; tipo de conexão; certificações aplicáveis. Verifique também disponibilidade de acessórios (CA-5015).
Validação: realizar análise de falha (FMEA) para identificar pontos críticos, definir planos de redundância quando necessário, e prever rotas de manutenção com peças sobressalentes.
Contratos e SLA: negocie suporte técnico e garantia estendida com o fornecedor; considere serviços de integração e testes no local para reduzir riscos.

Conclusão e chamada para ação — Solicite cotação ou entre em contato sobre o tópico

Resumo: a Placa de Relé de 24 Canais 12 V (inclui CA-5015) é uma solução de alta densidade, indicada para painéis industriais, automação predial e bancadas de teste, oferecendo isolamento, proteção e facilidade de integração. Os principais pontos a checar são corrente de contato, proteção contra inrush, e certificações aplicáveis.
Para aplicações que exigem essa robustez, a série de placas de relé da ICP DAS é a solução ideal. Confira as especificações e solicite cotação no produto: https://www.lri.com.br/aquisicao-de-dados/placa-de-rele-de-24-canais-12-v-inclui-ca-5015. Outra opção é revisar produtos relacionados e documentação técnica no blog: https://blog.lri.com.br/placas-de-rele.
Pergunte nos comentários: descreva sua aplicação (carga, ciclos e ambiente) para receber recomendações práticas. Nossa equipe técnica responde com sugestões de configuração e estimativa de BOM.

Perspectivas futuras: tendências, aplicações emergentes e resumo estratégico

Tendências: maior integração com edge computing e análise preditiva de falhas via IIoT vai permitir manutenção baseada em condição, reduzindo downtime. Relés com diagnóstico integrado (contagem de ciclos, resistência de contato) serão diferenciais competitivos.
Aplicações emergentes incluem microgrids, automação distribuída em fábricas 4.0 e integração com sistemas de gerenciamento de energia para otimização de consumo. A interoperabilidade por OPC UA e MQTT será cada vez mais exigida.
Estratégia: ao projetar sistemas novos, priorize modularidade, roteamento lógico de dados para IIoT e escolha de componentes com suporte técnico e documentação completa para acelerar certificação e colocação em serviço.

Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Links úteis e CTAs:

Incentivo final: comente abaixo suas dúvidas de integração, peça comparação de modelos ou solicite ajuda para dimensionar a solução.
