Guia de Diagnóstico e Solução de Problemas em Redes Modbus Industriais

0
109
Técnicas de Diagnóstico e Resolução de Problemas em Redes Modbus
Técnicas de Diagnóstico e Resolução de Problemas em Redes Modbus

Guia de Diagnóstico e Solução de Problemas em Redes Modbus

Com relação ao diagnostico e resolução de problemas em Redes Modbus uma forma de comunicação serial que foi publicada por Modicon (agora Schneider Electric) em 1979 para uso com seus controladores programáveis (PLCs). No decorrer dos anos, o Modbus se tornou uma espécie de padrão, e é amplamente utilizado na indústria por sua simplicidade. No entanto, a gestão de Redes Modbus pode enfrentar vários desafios, principalmente quando se trata de diagnóstico e resolução de problemas.

As Redes Modbus e Seus Desafios

Em Redes Modbus as estruturas de comunicação industrial habilitam a troca de dados entre dispositivos controlados, conhecidos como escravos, e um ou mais dispositivos que controlam, os mestres. Essas redes são essenciais para a eficiência operacional de muitos setores industriais, no entanto, também apresentam alguns desafios.

Em primeiro lugar, a comunicação entre os dispositivos Modbus pode ser vulnerável a várias falhas técnicas. Estas podem incluir erro de paridade, falta de resposta de um escravo ou interrupção da comunicação. Além disso, a análise dos problemas pode ser complicada pela falta de uma interface de usuário adequada e a necessidade de conhecimento técnico especializado para entender os códigos de erro Modbus.

Outro desafio comum nas redes Modbus é o atraso ou a latência na comunicação. Isso pode ser causado por vários fatores, incluindo a qualidade do cabo de comunicação, a distância entre os dispositivos e o número de dispositivos na rede.

Entendendo as Técnicas de Diagnóstico para Redes Modbus

O diagnóstico de problemas em redes Modbus envolve a identificação de falhas de comunicação ou de funcionamento do dispositivo. A primeira etapa geralmente envolve verificar a integridade do cabo de comunicação e a configuração dos dispositivos.

Uma técnica comum de diagnóstico é o uso de uma ferramenta de análise Modbus, que permite monitorar e registrar a comunicação entre os dispositivos. Estas ferramentas podem ajudar a identificar problemas como erros de paridade, falta de resposta de um escravo ou atraso na comunicação.

Além disso, é importante compreender os códigos de erro Modbus, que são retornados pelos dispositivos escravos quando ocorre uma falha. Estes códigos de erro podem fornecer pistas valiosas sobre a natureza do problema e ajudar a identificar a causa raiz.

Passos Básicos para a Resolução de Problemas em Redes Modbus

A resolução de problemas em redes Modbus começa com a identificação do problema, seguida pela análise para determinar a causa raiz. Uma vez que a causa do problema tenha sido identificada, a solução pode ser implementada.

O primeiro passo na resolução de problemas é verificar a integridade do cabo de comunicação e a configuração dos dispositivos. Se o problema persistir, o próximo passo é usar uma ferramenta de análise Modbus para monitorar a comunicação entre os dispositivos.

Se um código de erro Modbus for retornado, este pode ser usado para ajudar a identificar a causa do problema. Por exemplo, um código de erro de “função ilegal” indica que o dispositivo escravo não suporta a função solicitada pelo mestre, enquanto um código de erro de “endereço de dados ilegal” indica que o escravo recebeu um pedido para acessar um endereço que não existe ou não é acessível.

Ferramentas Essenciais para Diagnóstico e Resolução de Problemas Modbus

Existem várias ferramentas disponíveis que podem ajudar no diagnóstico e resolução de problemas em redes Modbus. Estas incluem ferramentas de análise Modbus, que permitem monitorar e registrar a comunicação entre os dispositivos, bem como ferramentas de simulação Modbus, que permitem simular a comunicação entre dispositivos mestres e escravos.

Outra ferramenta essencial é um analisador de protocolo Modbus, que pode ser usado para decodificar e analisar os dados transmitidos entre os dispositivos. Isto pode ser particularmente útil para identificar problemas como erros de paridade, falta de resposta de um escravo ou atraso na comunicação.

Além disso, um multímetro pode ser usado para verificar a integridade do cabo de comunicação, enquanto um osciloscópio pode ser usado para analisar os sinais elétricos transmitidos ao longo do cabo.

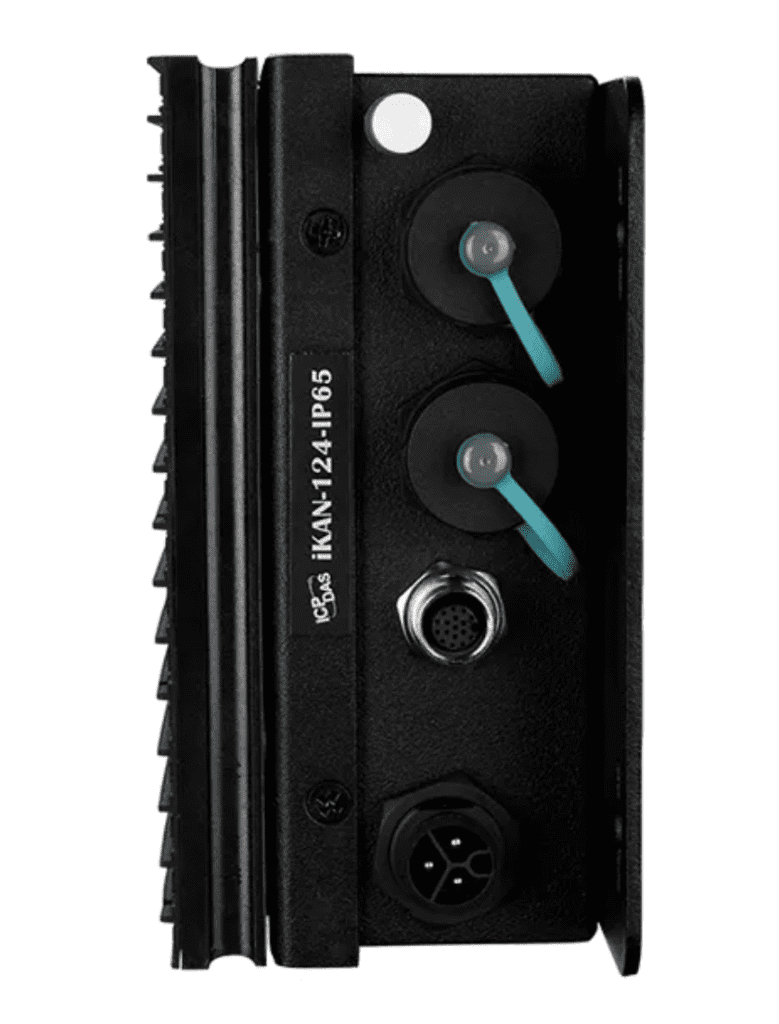

iKAN-124-IP65 – Display LED industrial de linha única, 12/24 caracteres com protocolo Modbus/TCP, IP65

Captura de ecra 2024 01 11 as 16.05.05

Casos Práticos de Diagnóstico e Solução em Redes Modbus

Existem muitos exemplos de problemas comuns que podem ser encontrados em redes Modbus e suas possíveis soluções. Aqui estão alguns exemplos:

  1. Problema: Um dispositivo escravo não responde a um pedido do mestre.
    Solução: Verifique se o cabo de comunicação está intacto e se a configuração do dispositivo está correta. Se o problema persistir, use uma ferramenta de análise Modbus para monitorar a comunicação entre os dispositivos.

  2. Problema: A comunicação entre os dispositivos é lenta ou atrasada.
    Solução: Verifique a qualidade do cabo de comunicação e a distância entre os dispositivos. Se necessário, considere a possibilidade de adicionar um repetidor para amplificar o sinal.

  3. Problema: Um código de erro Modbus é retornado.
    Solução: O código de erro pode ser usado para identificar a causa do problema. Por exemplo, um código de erro de “função ilegal” indica que o dispositivo escravo não suporta a função solicitada pelo mestre, enquanto um código de erro de “endereço de dados ilegal” indica que o escravo recebeu um pedido para acessar um endereço que não existe ou não é acessível.

Técnicas Avançadas de Resolução de Problemas em Modbus

Além das técnicas básicas de resolução de problemas, existem também algumas técnicas mais avançadas que podem ser usadas para resolver problemas mais complexos em redes Modbus.

Uma dessas técnicas é a análise de tráfego de rede, que envolve a captura e a análise dos dados transmitidos entre os dispositivos. Isto pode ser feito usando uma ferramenta de análise de protocolos, que pode decodificar os dados e apresentá-los de uma forma que seja fácil de entender.

Outra técnica avançada é a simulação de dispositivos Modbus, que permite simular a comunicação entre dispositivos mestres e escravos. Isto pode ser útil para testar a configuração dos dispositivos e verificar se eles estão se comunicando corretamente.

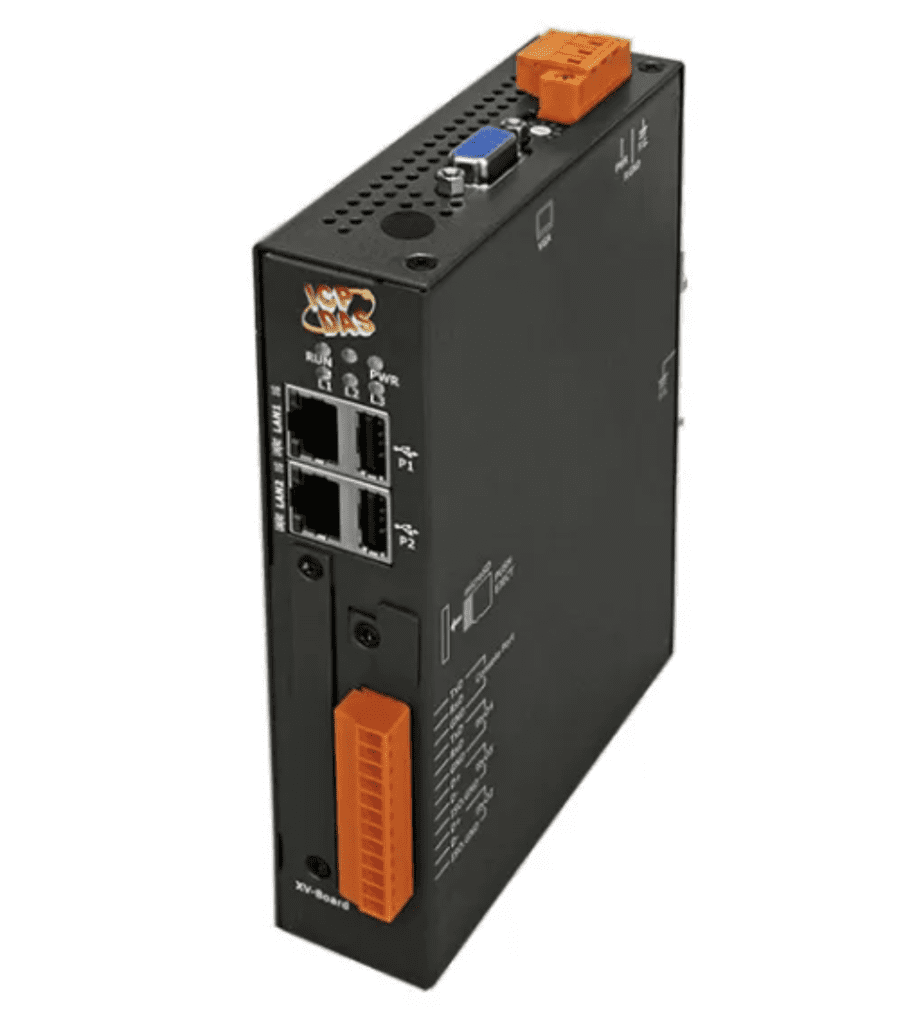

IEC850-211-S – Gateway Modbus TCP para IEC-61850

Captura de ecra 2024 01 11 as 16.11.43

Manutenção Preventiva para Reduzir Problemas em Redes Modbus

A manutenção preventiva é uma parte essencial da gestão de redes Modbus. Isso pode ajudar a evitar problemas e garantir que a rede continue a funcionar de forma eficiente.

A manutenção preventiva pode incluir a verificação regular da integridade do cabo de comunicação, a verificação da configuração dos dispositivos e o monitoramento do desempenho da rede. Além disso, é importante manter-se atualizado com as últimas atualizações e correções de segurança para os dispositivos Modbus.

Além disso, a manutenção preventiva também pode incluir a formação de pessoal para garantir que eles têm o conhecimento e as habilidades necessárias para gerenciar a rede Modbus de forma eficaz.

Conclusão: Melhorando a Eficiência e Confiabilidade das Redes Modbus

Em conclusão, a gestão eficaz das redes Modbus é essencial para manter a eficiência operacional e a confiabilidade dos sistemas industriais. Isso inclui a implementação de técnicas de diagnóstico e resolução de problemas eficazes, o uso de ferramentas adequadas e a realização de manutenção preventiva regular.

Com as práticas e técnicas corretas, os problemas em redes Modbus podem ser identificados e resolvidos de forma eficaz, melhorando a eficiência e a confiabilidade da rede.
