Mensagem Modbus:

O protocolo Modbus é uma das tecnologias mais utilizadas para a comunicação entre dispositivos em sistemas de automação industrial. Criado em 1979 pela Modicon (agora Schneider Electric), o Modbus continua a ser uma escolha popular devido à sua simplicidade, facilidade de implementação e compatibilidade com uma ampla variedade de equipamentos. Este artigo explorará em detalhe a estrutura de mensagem Modbus, fornecendo uma análise técnica dos elementos que compõem uma mensagem Modbus e como eles são usados para facilitar a comunicação entre dispositivos.

1. A Estrutura de Mensagem Modbus

O Modbus é um protocolo de comunicação baseado em mensagens. Isso significa que os dispositivos que utilizam Modbus comunicam-se enviando e recebendo pacotes de dados formatados em uma estrutura específica, conhecida como a “estrutura de mensagem Modbus”. Cada mensagem Modbus contém uma variedade de informações, incluindo um endereço, uma função de código, uma quantidade de dados e uma soma de verificação para garantir a integridade dos dados.

A estrutura de mensagem Modbus é o que permite aos dispositivos interpretar e responder adequadamente às mensagens recebidas. Por exemplo, ao receber uma mensagem Modbus, um dispositivo pode usar o endereço na mensagem para determinar se a mensagem é destinada a ele e usar a função de código para determinar qual ação deve ser tomada.

A estrutura da mensagem Modbus é também o que torna o protocolo tão flexível e amplamente aplicável. Como a estrutura da mensagem é bem definida e relativamente simples, é fácil para os fabricantes de dispositivos integrar suporte para Modbus em seus produtos.

2. Detalhes Técnicos: O Protocolo Modbus

O protocolo Modbus é um protocolo de camada de aplicativo que funciona em muitos meios de transmissão, incluindo Ethernet, RS-485, RS-422, RS-232 e mais. Existem três versões principais do protocolo – Modbus ASCII, Modbus RTU e Modbus TCP/IP – cada uma com suas próprias características e usos.

Modbus ASCII e Modbus RTU são usados para comunicação serial, enquanto Modbus TCP/IP é usado para comunicação Ethernet. Modbus ASCII e RTU diferem principalmente na forma como os dados são codificados, com Modbus ASCII usando codificação ASCII para representar os dados e Modbus RTU usando codificação binária. Modbus TCP/IP, por outro lado, adiciona um cabeçalho MBAP (Modbus Application Protocol) à estrutura da mensagem Modbus para permitir a comunicação em redes Ethernet.

LR-7520 – Módulo Conversor Bi-direcional RS-232 para RS-485, Isolação 3000Vdc na RS-232

Estrutura de Mensagem Modbus
Estrutura de Mensagem Modbus: Detalhes Técnicos 3

3. Entendendo os Campos da Estrutura de Mensagem Modbus

A estrutura de mensagem Modbus é composta por vários campos. Cada campo tem um propósito específico e desempenha um papel crucial na comunicação Modbus. Os campos de uma mensagem Modbus são:

  • Endereço do dispositivo: Este campo identifica o dispositivo ao qual a mensagem é destinada. Cada dispositivo em uma rede Modbus tem um endereço único.
  • Função de Código: Este campo identifica a ação que o dispositivo destinatário deve executar. Por exemplo, um código de função pode instruir um dispositivo a ler ou escrever dados.
  • Dados: Este campo contém os dados que estão sendo enviados ou solicitados. Os dados podem ser entradas digitais, saídas analógicas, registros de holding, etc.
  • Soma de Verificação: Este campo é usado para verificar a integridade dos dados. É calculado a partir de todos os outros campos da mensagem e é usado pelo dispositivo destinatário para detectar erros de transmissão.

4. Dissecando a Estrutura de Mensagem Modbus: Função de Código

Cada mensagem Modbus inclui um código de função que informa ao receptor o que fazer. Cada código de função é associado a uma operação específica, como leitura ou gravação de dados. Por exemplo, o código de função 3 é usado para ler múltiplos registros de holding, enquanto o código de função 16 é usado para escrever múltiplos registros de holding.

Os códigos de função não só determinam a ação que o dispositivo destinatário deve executar, mas também a estrutura dos dados no campo de dados da mensagem. Por exemplo, para o código de função 3, os dados consistirão em um endereço de início e a quantidade de registros a serem lidos.

5. Estrutura de Dados Modbus: Endereçamento e Dados

No protocolo Modbus, o endereçamento é usado para especificar a localização dos dados na memória do dispositivo. O endereço é incluído no campo de dados da mensagem Modbus e é usado junto com o código de função para determinar a ação a ser realizada.

Os dados em uma mensagem Modbus dependem do código de função usado. Para funções de leitura, os dados representam a quantidade de pontos a serem lidos e o endereço inicial. Para funções de gravação, os dados representam os valores a serem escritos e o endereço onde devem ser escritos.

6. Exemplos Práticos de Estrutura de Mensagem Modbus

Para entender melhor como a estrutura da mensagem Modbus funciona na prática, vamos considerar alguns exemplos. Suponha que temos um dispositivo Modbus com endereço 1 e queremos ler os registros de holding a partir do endereço 30001.

No Modbus RTU, a mensagem seria algo como 01 03 00 00 00 10 CRC, onde 01 é o endereço do dispositivo, 03 é o código de função para ler múltiplos registros de holding, 00 00 é o endereço de início (30001 em endereçamento Modbus), 00 10 é a quantidade de registros a ler (16 em hexadecimal) e CRC é a soma de verificação.

No Modbus TCP/IP, a mesma operação seria realizada adicionando um cabeçalho MBAP à mensagem. O cabeçalho MBAP inclui um identificador de transação, um identificador de protocolo, um campo de comprimento e um campo de unidade.

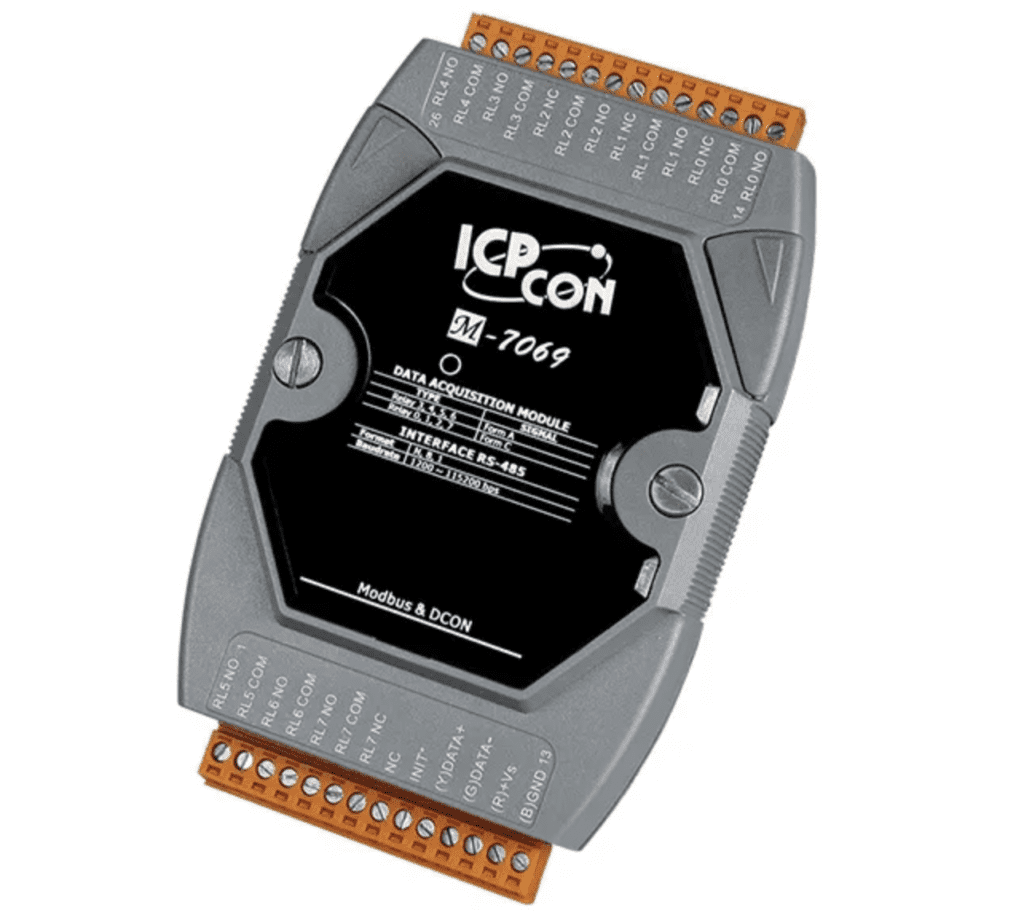

LRM-7069 – Módulo RS-485 Modbus RTU e DCON, Relés Potência, 4 Form A, 4 Form C, Isolação 3750VDC

Captura de ecra 2024 01 11 as 14.18.58

7. Análise de erros na Estrutura de Mensagem Modbus

A soma de verificação na estrutura da mensagem Modbus é usada para detectar erros que podem ter ocorrido durante a transmissão da mensagem. Se a soma de verificação calculada pelo receptor não corresponder à soma de verificação incluída na mensagem, o receptor sabe que ocorreu um erro.

Além disso, o protocolo Modbus inclui códigos de função de erro que podem ser usados para indicar vários tipos de problemas. Por exemplo, se o dispositivo receptor receber uma função de código que não suporta, ele pode responder com um código de função de erro.

8. Conclusão: A Importância do Modbus na Comunicação Industrial

A estrutura da mensagem Modbus é um elemento fundamental do protocolo Modbus, permitindo a comunicação eficiente e eficaz entre dispositivos em sistemas de automação industrial. Embora o protocolo Modbus seja simples, ele é também extremamente poderoso e flexível, tornando-o uma escolha ideal para muitas aplicações industriais.

A capacidade de entender e trabalhar com a estrutura da mensagem Modbus é uma habilidade valiosa para qualquer pessoa trabalhando com automação industrial ou dispositivos que utilizam o protocolo Modbus.

Conclusão

A estrutura de mensagem Modbus é um conceito crucial para quem trabalha com automação industrial e dispositivos que utilizam o protocolo Modbus. Com o conhecimento da estrutura de mensagem Modbus e como ela funciona, os engenheiros e técnicos podem diagnosticar problemas, otimizar a comunicação entre dispositivos e implementar soluções mais eficientes e eficazes.

Agradecimento

Esperamos que você tenha gostado deste artigo.

Se você ficou com alguma dúvida ou quer saber mais sobre esse assunto, deixe um comentário no nosso blog ou no nosso fórum de discussões.

Nossa engenharia terá o maior prazer em responder ao seu e-mail as suas perguntas e ajudá-lo a entender melhor esse tema.

Também gostaríamos de saber a sua opinião sobre este texto. Você o achou informativo, didático e envolvente? Você aprendeu algo novo com ele? Você tem alguma sugestão de melhoria ou de outro tópico que você gostaria de ver no nosso blog?

Sua participação é muito importante para nós, pois nos ajuda a melhorar a qualidade dos nossos conteúdos e a atender as suas necessidades e expectativas. Por isso, não deixe de nos enviar o seu feedback.

Agradecemos pela sua leitura e esperamos vê-lo novamente em breve no nosso blog. Até a próxima! 😊

Referências:

  1. MODBUS Application Protocol Specification V1.1b3
