Introdução

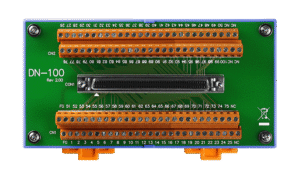

A placa terminal SCSI‑II de 100 pinos com trilho DIN da ICP DAS é um componente de interface projetado para padronizar e facilitar conexões entre cabos SCSI‑II e módulos de aquisição de dados em racks industriais. Neste artigo você encontrará uma análise técnica aprofundada sobre a placa terminal SCSI‑II de 100 pinos com trilho DIN da ICP DAS, incluindo especificações, aplicações em automação, integração com SCADA/IIoT, procedimentos de instalação e troubleshooting. A palavra‑chave principal e secundárias — placa terminal SCSI‑II, trilho DIN, aquisição de dados, SCSI‑II 100 pinos, ICP DAS — já são usadas aqui para contextualizar sua pesquisa técnica.
Projetada para ambientes industriais, essa placa terminal atua como um "painel de tradução" entre conectores SCSI de alta densidade e barramentos modulares montados em trilho DIN, permitindo respostas rápidas em manutenção e maior organização dos painéis elétricos. Engenheiros de automação, integradores de sistemas e equipes de manutenção se beneficiam diretamente da padronização de pinagem e da robustez mecânica da solução. Em termos de conformidade, a integração em sistemas que seguem normas como IEC 61000 (compatibilidade eletromagnética) e requisitos de segurança CE/UL deve ser verificada conforme o projeto.
Ao longo deste artigo estudaremos o conceito, as aplicações típicas (automação, utilities, OEMs), comparativos com outras soluções ICP DAS, um guia prático de instalação e checklist de testes. Também serão discutidas integrações com arquiteturas IIoT/SCADA, protocolos recomendados e boas práticas de segurança da informação industrial. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
H2 – Introdução: visão geral do produto placa terminal SCSI‑II de 100 pinos com trilho DIN da ICP DAS
H3 – O que é placa terminal SCSI‑II de 100 pinos com trilho DIN da ICP DAS? — conceito fundamental e função
A placa terminal SCSI‑II de 100 pinos é um conector de interface passiva que adapta um conector SCSI‑II macho/fêmea (100 pinos) para terminais visíveis e acessíveis, montados em trilho DIN. Tecnicamente, ela fornece pontos de conexão individuais que correspondem à pinagem SCSI‑II, facilitando medições, cross‑connects e manutenções sem a necessidade de desmontar cabeamento de alta densidade.
Funciona como um "distribuidor" entre o cabo SCSI e módulos I/O ou placas de aquisição, mantendo a pinagem padrão SCSI‑II. Diferentemente de módulos ativos de I/O, a placa terminal não processa sinais, não isolando galvanicamente nem convertendo protocolos; ela é a camada física de terminação e distribuição. Para sinalização e isolamento elétrico, recomenda‑se usar módulos específicos ICP DAS ou gateways com isolamento reforçado conforme a aplicação.
Do ponto de vista de projeto, a adoção de placas terminais reduz tempo de manutenção e risco de erro humano ao fazer testes ou substituições. Em painéis com exigência de alta densidade de conexões, a solução é comparável a usar blocos terminais para cabos multi‑fio, mas com a vantagem de manter compatibilidade física com conectores SCSI‑II 100 pinos.
H3 – Resumo técnico rápido e público‑alvo
Técnica e resumidamente: é uma placa de terminação SCSI‑II 100 pinos, compatível com trilho DIN padrão (35 mm EN 60715), com contatos banhados e identificação de pinos para fácil troubleshooting. Especificações elétricas e ambientais típicas incluem faixa de temperatura industrial, resistência mecânica e suportes de fixação para trilho DIN.
Público‑alvo: engenheiros de automação, integradores de sistemas, técnicos de manutenção, equipes de engenharia de utilities e compradores técnicos de OEMs que precisam traduzir cabos SCSI legados para racks modulares. Profissionais responsáveis por retrofit em sistemas legados acharão especial valor pela redução de downtime.
Requisitos operacionais básicos: confirmação da pinagem SCSI‑II, verificação do aterramento do painel, compatibilidade de tensão e corrente (os terminais são passivos — atenções às correntes por pino) e verificação de conformidade eletromagnética quando usada em ambientes industriais com alto ruído (consultar IEC 61000‑6‑2 / 61000‑6‑4).
H2 – Principais aplicações e setores atendidos placa terminal SCSI‑II de 100 pinos com trilho DIN da ICP DAS
H3 – Aplicações em automação industrial e painéis elétricos
A placa é amplamente usada em painéis de controle onde há necessidade de conectar múltiplos sinais de sensores, atuadores ou módulos de aquisição que utilizam conectores SCSI por densidade de fios. Exemplos práticos incluem racks de aquisição distribuída, painéis de supervisão e gabinetes de PLC/RTU em linhas de produção.
Em painéis elétricos, facilita o cabeamento organizado no trilho DIN, permitindo testes rápidos de continuidade e sinal. A utilização reduz erros de reconexão durante trocas e manutenção, principalmente em ambientes com alta rotatividade de cabeamento.
Para integração com PLCs, a placa permite a distribuição física dos pinos para módulos I/O modulares ICP DAS ou outros adaptadores, simplificando o cabeamento entre o conector SCSI e o bus do controlador.
H3 – Uso em retrofit e sistemas legados
Em retrofit, a placa terminal é uma solução econômica para modernizar painéis que ainda usam conectores SCSI‑II sem substituir todo o cabeamento. Ela atua como ponto de transição entre o cabeamento legado e novos módulos de aquisição, reduzindo o custo de substituição física.
A solução também diminui o risco de incompatibilidade de pinagem porque permite checagens e mapeamentos pino a pino antes da migração. Em muitos casos, esse passo reduz o tempo de implantação de projetos de retrofit em 30–50% comparado à substituição total do cabeamento.
Aplicadores em utilities e indústrias como óleo & gás ou alimentos e farmacêutica preferem essa abordagem por minimizar alterações em certificações e layout de painéis, mantendo rastreabilidade de sinais para auditorias e validações.
H2 – Especificações técnicas (apresente em tabela) placa terminal SCSI‑II de 100 pinos com trilho DIN da ICP DAS
H3 – Tabela de especificações principais (pinagem, dimensões, elétrico)
| Parâmetro | Valor | Nota |
|---|---|---|
| Tipo de conector | SCSI‑II 100 pinos (Fêmea/Macho) | Compatível com padrão SCSI‑II |
| Montagem | Trilho DIN 35 mm (EN 60715) | Fixação por presilha |
| Dimensões (LxAxP) | Ex.: 160 x 35 x 50 mm | Ver folha técnica do produto |
| Material | Plástico UL94‑V0 + contatos níquel/estanho | Resistência mecânica e isolamento |
| Corrente por pino | Tipicamente ≤ 1 A | Limite térmico; ver engenharia para sinais de potência |
| Resistência de contato | < 10 mΩ | Contatos banhados para baixa resistência |
| Temperatura de operação | -25°C a +70°C | Faixa industrial |
| Grau de proteção | Interno a painel, IP20 | Não aplicar em ambiente externo sem invólucro |
| Conformidade EMC | Recomenda verificação conforme IEC 61000 | Depende do sistema instalado |
H3 – Requisitos elétricos, ambientais e mecânicos
Em termos elétricos, a placa é passiva — não há conversão ou isolamento embutido: a isolação elétrica depende do projeto do painel e de módulos I/O conectados. Certifique‑se de que correntes e tensões por pino não excedam os limites de contato para evitar aquecimento e degradação.
Ambientalmente, a faixa de temperatura típica suporta condições industriais. Para ambientes com umidade ou contaminação, recomenda‑se gabinete com grau superior (ex.: IP54+) pois a placa por si só oferece proteção limitada (IP20). Normas de segurança e compatibilidade eletromagnética devem ser consideradas (IEC/EN 62368‑1 para equipamentos eletrônicos; IEC 61000‑6‑2 / 61000‑6‑4 para imunidade/emissões).
Mecanicamente, a montagem em trilho DIN 35 mm é padrão (EN 60715). A placa deve ser fixada firmemente para evitar vibrações que possam afrouxar conexões. Certifique‑se do torque recomendado nos parafusos/terminais e do espaçamento adequado entre módulos para dissipação térmica.
H2 – Importância, benefícios e diferenciais do produto placa terminal SCSI‑II de 100 pinos com trilho DIN da ICP DAS
H3 – Benefícios operacionais e de manutenção
A adoção reduz tempo de manutenção por centralizar pontos de teste e facilitar trocas sem retrabalho no cabeamento. A identificação clara de pinos e a possibilidade de acesso com instrumentos portáteis evita desconexões desnecessárias.
Melhora a organização do painel elétrico, reduzindo erros humanos na reconexão e facilitando a documentação de campo. Em ambientes regulados, facilita auditoria de circuitos e rastreabilidade de sinais.
Do ponto de vista operacional, menores tempos de parada resultam em retorno sobre investimento (ROI) rápido. Além disso, a compatibilidade com barramentos modulares reduz a necessidade de cabos personalizados, simplificando logística e estoque.
H3 – Diferenciais frente à concorrência e certificações
Os diferenciais da ICP DAS incluem qualidade de contatos, compatibilidade com padrão SCSI‑II e integração com linha de módulos de aquisição e gateways da marca. A robustez mecânica e identificação de pinos são pontos fortes para aplicações industriais.
Quanto a certificações, verifique a folha de dados do produto para menção a conformidade CE/UL e a aderência a normas EMC (IEC 61000). Para equipamentos que integram fontes de alimentação, considerar requisitos como IEC/EN 62368‑1 e, quando aplicável, IEC 60601‑1 em aplicações médicas.
A ICP DAS também oferece suporte técnico e documentação detalhada (pinouts, diagramas de aplicação), facilitando a adoção em projetos de engenharia com requisitos de conformidade e MTBF estimado para o conjunto do sistema.
H2 – Guia prático: como instalar e usar a placa terminal SCSI‑II de 100 pinos no trilho DIN placa terminal SCSI‑II de 100 pinos com trilho DIN da ICP DAS
H3 – Preparação e ferramentas necessárias
Ferramentas essenciais: chave de fenda isolada, alicates de crimpagem, multímetro, testador de continuidade, identificação de cabos (marcadores). EPIs: óculos de proteção, luvas dielétricas, EPI conforme política local.
Verificações prévias: conferir pinout SCSI, documentar mapeamento pino↔sinal, desligar alimentação antes de conectar, checar aterramento do painel e garantir que a corrente por pino esteja dentro dos limites. Se houver fontes de alimentação próximas, avaliar a necessidade de supressão de ruído.
Confirme também compatibilidade mecânica com o trilho DIN (35 mm) e o torque para fixação. Tenha à mão diagramas de ligação e, se possível, realize uma simulação de continuidade antes da energização.
H3 – Passo a passo de montagem física no trilho DIN
- Posicione a placa no trilho DIN e certifique‑se do engate da presilha; pressione até ouvir o clique de fixação.
- Conecte o cabo SCSI ao conector apropriado (verificar polaridade/pinos), e em seguida faça as ligações pino a pino nos terminais expostos conforme diagrama.
- Prenda etiquetas nos cabos e fixe o conjunto com braçadeiras para evitar tensão nos conectores; aplique o torque recomendado nos parafusos.
Após fixação mecânica, verifique se não há folgas e se a placa não causa interferência mecânica com outros módulos. Documente o layout final e registre fotos para manutenção futura.
H3 – Testes e verificação funcional após instalação
Realize testes de continuidade e isolação com multímetro; verifique resistências entre pinos que deveriam estar isolados. Em seguida, execute testes de comunicação com o equipamento de aquisição (por exemplo, um módulo ICP DAS) para garantir integridade de sinais.
Faça testes de integridade de dados em operação (loop tests) e, se possível, utilize um osciloscópio para verificar formas de onda em sinais críticos. Registre tempos de resposta e compare com especificações do sistema.
Finalmente, realize um teste de estresse funcional com o sistema em carga para detectar aquecimento ou perdas por mau contato. Registre logs e inclua no plano de manutenção preventiva.
Para aplicações que exigem essa robustez, a série placa terminal SCSI‑II de 100 pinos com trilho DIN da ICP Das é a solução ideal. Confira as especificações em https://www.lri.com.br/aquisicao-de-dados/placa-terminal-scsi-ii-de-100-pinos-femea-com-trilho-din
H2 – Integração com sistemas SCADA e plataformas IIoT placa terminal SCSI‑II de 100 pinos com trilho DIN da ICP DAS
H3 – Protocolos, drivers e middleware compatíveis
A placa por si só é passiva; a integração com SCADA/IIoT depende do módulo de aquisição ou gateway conectado. Protocolos comuns incluem Modbus RTU/TCP, OPC UA, MQTT e drivers proprietários ICP DAS (quando aplicável). Use middleware para normalizar dados entre protocolos legados e plataformas modernas.
Para conversão de sinais e isolamento galvanico, preferir módulos ICP DAS com drivers certificados e suporte a OPC UA para melhor interoperabilidade com SCADA. Em casos de sinais analógicos sensíveis, empregar condicionadores de sinal com isolamento e filtragem.
Ao planejar integração, considere latência, throughput e tolerância a perda de pacotes: protocolos como MQTT com QoS configurado e OPC UA com buffering em edge nodes mitigam perdas.
H3 – Arquitetura recomendada: edge, gateway e servidor SCADA
Fluxo típico: sensores/equipamentos → cabo SCSI → placa terminal → módulo de aquisição (edge) → gateway/protocolo converter → servidor SCADA/IIoT. Recomenda‑se distribuir processamento (edge) para filtragem e pré‑agregação, reduzindo banda e melhorando tempo de resposta.
Garanta redundância crítica com dual‑path (duplo gateway) ou failover de rede para aplicações de alta disponibilidade. Use timestamps sincronizados (NTP/PTP) para assegurar consistência temporal entre dados de múltiplas fontes.
Implemente políticas de QoS em redes industriais e segregação de tráfego (VLANs) para separar dados de controle e supervisão, reduzindo risco de congestionamento por tráfego de análise IIoT.
H3 – Segurança, sincronização e qualidade de dados em IIoT
Proteja a cadeia com autenticação mútua, TLS para transporte e segmentação de rede. Para dispositivos sem capacidade de criptografia, coloque gateways como pontos seguros que encapsulam comunicações e aplicam políticas de segurança.
Implemente timestamping preciso e verificação de sequência de pacotes para detectar perda e reordenação. Use checksums e validação por aplicação para garantir qualidade de dados e acionar alarmes de integridade quando necessário.
Adote políticas de atualização de firmware, gestão de identidade (certificados) e registros auditáveis para conformidade com normas de segurança industrial e melhores práticas.
H2 – Exemplos práticos de uso e estudos de caso com placa terminal SCSI‑II de 100 pinos com trilho DIN da ICP DAS
H3 – Caso 1: aquisições distribuídas em linhas de produção
Cenário: linha de montagem com 12 estações de teste conectadas por cabos SCSI a um rack central. Configuração: placas terminais para cada estação, ligadas a módulos de aquisição ICP DAS distribuídos em trilho DIN.
Resultado: redução de 40% no tempo médio de diagnóstico por falha, organização de cabos e facilidade de hot‑swap em manutenção. Ganhos medidos em OEE pela menor MTTR.
H3 – Caso 2: retrofit em painéis elétricos legados
Cenário: planta com painéis antigos usando SCSI para sinais de monitoração. Solução: inclusão de placas terminais para mapear e transicionar sinais para novos módulos I/O sem trocar cabeamento.
Resultado: implantação em fase única, redução de custos em comparação com re‑cabeamento total, e cumprimento de cronograma com mínimo downtime.
H3 – Caso 3: monitoramento remoto e dashboard IIoT
Cenário: monitoramento remoto de subestações secundárias. Arquitetura: sensores → SCSI → placa terminal → edge gateway ICP DAS → MQTT → plataforma IIoT. Dashboard consolida métricas em tempo real.
Resultado: implementação de manutenção preditiva, redução de visitas de campo e alertas automáticos com análise de tendência, melhorando SLAs de resposta.
Leia mais sobre integração IIoT e estratégias de edge no blog: https://blog.lri.com.br/iiot/seguranca-opc-ua e sobre práticas de retrofit em automação em https://blog.lri.com.br/automacao-industrial/como-implementar-edge-computing
H2 – Comparações, erros comuns e detalhes técnicos entre placas ICP DAS similares
H3 – Tabela comparativa: recursos, compatibilidade e custo‑benefício
| Modelo | Densidade I/O | Montagem | Isolamento | Recomendado para | Custo‑benefício |
|---|---|---|---|---|---|
| Placa terminal SCSI‑II 100p (ICP DAS) | 100 pinos | Trilho DIN | Passiva (sem isolamento) | Retrofit, distribuição de sinais | Alto (organização e custo baixo) |
| Módulo de I/O ICP DAS com isolamento | Variável | Trilho DIN | Galv. isolado | Sinais sensíveis, alto ruído | Médio (compra adicional) |
| Adaptador direto de cabo | Depende | Painel | Depende | Soluções temporárias | Baixo (pouca durabilidade) |
H3 – Quando escolher esta placa vs alternativas ICP DAS
Escolha a placa terminal SCSI‑II quando o objetivo for organização do cabeamento, diagnóstico rápido e transição de sistemas legados sem re‑cabeamento. Opte por módulos ICP DAS com isolamento quando seja necessário proteção contra transientes, ruido elétrico ou quando normas exigirem isolamento.
Para ambientes médicos ou críticos, valide requisitos de normatização (por exemplo IEC 60601‑1 para equipamentos médicos) e prefira soluções certificadas. Avalie também MTBF do sistema completo (módulos ativos + passivos) para planejamento de manutenção.
H3 – Erros comuns e detalhes técnicos críticos (pinout, aterramento, isolamento)
Erros frequentes: inversão de pinagem SCSI, falta de aterramento do painel, e utilização da placa em ambiente com alta contaminação sem gabinete. Sintomas: comunicações intermitentes, ruído e falhas por aquecimento local.
Correções práticas: validar pinout com multímetro, garantir aterramento de referência único e usar filtros/isoladores em pontos críticos. Evitar transportar correntes de potência pelos pinos de sinal — caso necessário, usar condutores dedicados.
Documente procedimentos e rotinas de teste para evitar reincidência dos problemas e treinar equipe de manutenção.
H2 – Troubleshooting e manutenção preventiva placa terminal SCSI‑II de 100 pinos com trilho DIN da ICP DAS
H3 – Diagnóstico rápido por sintomas (perda de sinal, ruído, falha mecânica)
Perda de sinal: checar continuidade pino a pino, verificar conectores SCSI e tensão de referência. Ruído: analisar formas de onda com osciloscópio e verificar aterramento e proximidade de cabos de potência. Falha mecânica: inspeção visual de contatos e fixação no trilho DIN.
Ações imediatas: isolar o segmento com problema, substituir a placa terminal por uma unidade de teste, e restabelecer comunicação. Registrar ocorrências no CMMS para análise de tendência.
Use listas de verificação rápidas para identificar causa raiz e evitar substituições desnecessárias.
H3 – Plano de manutenção e checklist periódico
Recomenda‑se inspeção visual trimestral, verificação de torque nos terminais semestral, e testes de continuidade/isolação anual. Em ambientes severos, aumentar frequência das inspeções.
Checklist típico: limpeza de contatos, verificação de etiquetas, teste de continuidade, inspeção de integridade mecânica e atualização de documentação. Incluir testes de comunicação end‑to‑end com SCADA/IIoT.
Registre resultados e calcule indicadores como MTTR e MTBF para respaldar decisões de substituição preventiva.
Conclusão
A placa terminal SCSI‑II de 100 pinos com trilho DIN da ICP DAS é uma solução pragmática e econômica para modernizar e organizar cabeamento SCSI em ambientes industriais. Ela oferece ganhos operacionais relevantes: redução de tempo de manutenção, melhor organização do painel e facilidade de integração com módulos de aquisição e gateways IIoT. Ao planejar a aplicação, considerar requisitos de isolamento, normas EMC (IEC 61000) e segurança funcional é imprescindível para um projeto robusto.
Recomendo aos leitores avaliar o uso dessa placa em provas de conceito (PoC) antes de grandes rollouts e documentar pinouts e procedimentos de manutenção. Para projetos que exigem isolamento e condicionamento de sinal, combine a placa terminal com módulos ICP DAS apropriados. Para aplicações que exigem essa robustez, a série placa terminal SCSI‑II de 100 pinos com trilho DIN da ICP Das é a solução ideal. Confira as especificações detalhadas e solicite suporte técnico: https://www.lri.com.br/aquisicao-de-dados/placa-terminal-scsi-ii-de-100-pinos-femea-com-trilho-din
Incentivo você, leitor engenheiro ou integrador, a comentar dúvidas técnicas, compartilhar experiências de retrofit ou solicitar verificação de compatibilidade de projeto. Faça perguntas e participe da discussão — sua interação enriquece a comunidade técnica.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
