Monitoramento e Análise de Tráfego em Redes Modbus

Introdução ao Monitoramento e Análise de Tráfego em Redes Modbus

O Modbus é uma das mais antigas e simples formas de comunicação entre dispositivos eletrônicos, tendo sido desenvolvido em 1979 pela Modicon para uso com seus controladores lógicos programáveis (PLCs). É um protocolo de comunicação serial que permite a comunicação entre um dispositivo mestre (ou cliente) e até 247 dispositivos escravos (ou servidores). Com o aumento da digitalização e da conectividade, o monitoramento e a análise do tráfego em redes Modbus tornaram-se essenciais para garantir a eficiência, a segurança e a integridade dos dados.

Apesar de sua simplicidade e antiguidade, o Modbus continua a ser amplamente utilizado em uma variedade de setores, incluindo a indústria, a energia, os edifícios inteligentes e a automação em geral. Isso se deve em parte à sua robustez, à sua facilidade de implementação e ao fato de ser um protocolo aberto. No entanto, como qualquer rede de comunicação, as redes Modbus podem apresentar problemas, como congestionamento de tráfego, erros de transmissão e vulnerabilidades de segurança.

Monitorar e analisar o tráfego em redes Modbus permite identificar e solucionar esses problemas, além de otimizar o desempenho e a segurança da rede. Entender a estrutura e o funcionamento das redes Modbus é o primeiro passo para realizar esse monitoramento e análise de forma eficaz.

Entendendo a estrutura e funcionamento das Redes Modbus

O Modbus é um protocolo de comunicação simples e robusto baseado em uma arquitetura mestre-escravo. Em uma rede Modbus, um dispositivo mestre pode se comunicar com até 247 dispositivos escravos. A comunicação é sempre iniciada pelo mestre, que envia uma solicitação a um escravo. O escravo, por sua vez, responde à solicitação do mestre.

A estrutura de mensagens do Modbus é simples e consiste em uma função de código (que define a ação a ser realizada), um endereço de dados (que especifica onde os dados a serem lidos ou escritos estão localizados) e uma quantidade de dados. Além disso, cada mensagem Modbus inclui um código de verificação de erro para garantir a integridade dos dados.

O Modbus pode ser implementado em várias interfaces de comunicação, incluindo RS-232, RS-485 e Ethernet. A versão serial (RS-232/RS-485) do Modbus é referida como Modbus RTU, enquanto a versão Ethernet é conhecida como Modbus TCP. Ambas as versões têm suas vantagens e desvantagens, dependendo dos requisitos específicos da aplicação.

As etapas essenciais do monitoramento de tráfego em redes Modbus

O monitoramento do tráfego em redes Modbus envolve várias etapas essenciais. A primeira etapa é a coleta de dados, que envolve a captura de todas as mensagens Modbus que são transmitidas na rede. Isso pode ser feito usando um sniffer de pacotes, que é um dispositivo ou programa que monitora o tráfego de rede.

Uma vez que os dados são coletados, a próxima etapa é a análise dos dados. Isso envolve a decodificação das mensagens Modbus capturadas para entender o que está acontecendo na rede. A análise pode ser feita manualmente ou usando uma ferramenta de análise de protocolo.

A última etapa é a tomada de ação com base nos resultados da análise. Isso pode envolver a solução de problemas identificados, a otimização do desempenho da rede ou a implementação de medidas de segurança. A ação tomada depende dos objetivos específicos do monitoramento.

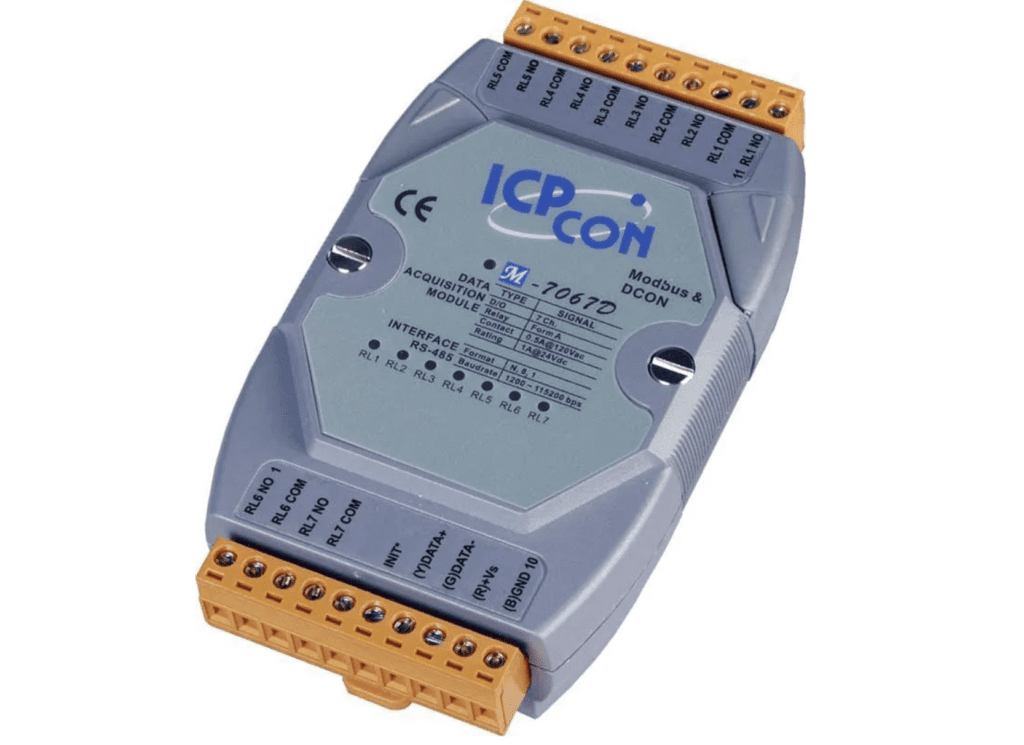

LRM-7067D – Módulo RS-485 Modbus e DCON, Saída Digital a Relé com Display

Redes Modbus

Principais ferramentas para análise de tráfego em redes Modbus

Existem várias ferramentas disponíveis para o monitoramento e análise de tráfego em redes Modbus. O Wireshark é uma das ferramentas mais populares e amplamente usadas. É um analisador de protocolo de rede de código aberto que permite capturar e interativamente analisar o tráfego de rede. O Wireshark suporta o protocolo Modbus e pode decodificar mensagens Modbus capturadas para facilitar a análise.

Outra ferramenta útil é o Modbus Poll, que é um simulador de mestre Modbus que pode ser usado para enviar solicitações Modbus a um escravo e exibir as respostas. Isso pode ser útil para testar a funcionalidade de dispositivos escravos e para solucionar problemas de comunicação.

Além disso, existem várias ferramentas específicas para Modbus que podem ser usadas para monitorar e analisar o tráfego em redes Modbus, incluindo o ModScan, o Modbus Tester e o Modbus Doctor.

Como identificar e solucionar problemas comuns em redes Modbus

Os problemas comuns em redes Modbus incluem erros de comunicação, congestionamento de tráfego e vulnerabilidades de segurança. A identificação desses problemas envolve a análise do tráfego de rede e a interpretação das mensagens Modbus.

Os erros de comunicação podem ser identificados por mensagens de erro nas respostas Modbus ou pela ausência de respostas. Esses erros podem ser causados por várias razões, incluindo problemas de configuração, problemas de rede ou falhas de dispositivo.

O congestionamento de tráfego pode ser identificado por atrasos nas respostas Modbus ou por uma alta taxa de utilização da rede. Isso pode ser causado por um grande número de dispositivos na rede ou por uma taxa de solicitação muito alta do mestre.

As vulnerabilidades de segurança podem ser identificadas por tentativas de acesso não autorizado ou por comportamento anormal na rede. Isso pode ser causado por ataques externos ou internos à rede.

A solução desses problemas depende da causa específica do problema. No entanto, em geral, a solução pode envolver a reconfiguração de dispositivos, a otimização da taxa de solicitação do mestre ou a implementação de medidas de segurança.

Estudo de caso: Aplicação prática do monitoramento de tráfego em Redes Modbus

Para ilustrar como o monitoramento e análise de tráfego em redes Modbus pode ser aplicado na prática, considere o caso de uma fábrica de manufatura que usa uma rede Modbus para controlar suas máquinas. A fábrica estava enfrentando problemas de produção devido a atrasos na comunicação entre o mestre e os escravos.

Usando o Wireshark para monitorar o tráfego de rede, os engenheiros da fábrica foram capazes de identificar que a causa dos atrasos era o congestionamento de tráfego causado por uma alta taxa de solicitação do mestre. Ao analisar as mensagens Modbus, eles também descobriram que algumas das solicitações do mestre eram desnecessárias e poderiam ser eliminadas.

Com base nessa análise, os engenheiros foram capazes de reconfigurar o mestre para reduzir a taxa de solicitação e eliminar as solicitações desnecessárias. Isso resultou em uma melhoria significativa no desempenho da rede e na produção da fábrica.

LRM-7069 – Módulo RS-485 Modbus RTU e DCON, Relés Potência, 4 Form A, 4 Form C, Isolação 3750VDC

Captura de ecra 2024 01 10 as 11.15.18

Os desafios e soluções na análise de tráfego em redes Modbus

A análise de tráfego em redes Modbus apresenta vários desafios. Um dos principais desafios é a necessidade de entender o protocolo Modbus e ser capaz de interpretar as mensagens Modbus. Isso pode ser particularmente desafiador para os novatos, mas pode ser superado através do aprendizado e da prática.

Outro desafio é a necessidade de capturar e analisar grandes volumes de dados. Isso pode ser difícil e demorado, mas pode ser facilitado usando ferramentas de monitoramento e análise de rede eficazes.

Além disso, a análise de tráfego em redes Modbus pode ser complicada pela presença de ruído e de outros protocolos de comunicação na rede. Isso pode ser resolvido filtrando o tráfego de rede para focar apenas nas mensagens Modbus.

Finalmente, a análise de tráfego em redes Modbus pode envolver questões de segurança, pois a captura de tráfego de rede pode expor informações sensíveis. Isso pode ser mitigado usando técnicas de segurança apropriadas, como criptografia e autenticação.

Conclusão: O futuro do monitoramento e análise de tráfego em redes Modbus

O Modbus continua a ser amplamente utilizado em uma variedade de setores, e a necessidade de monitoramento e análise de tráfego em redes Modbus provavelmente só aumentará no futuro. À medida que mais dispositivos se tornam conectados e as redes se tornam mais complexas, a capacidade de monitorar e analisar o tráfego de rede será cada vez mais importante para garantir a eficiência, a segurança e a integridade dos dados.

Além disso, à medida que a tecnologia avança, é provável que vejamos o desenvolvimento de ferramentas e técnicas mais avançadas para o monitoramento e análise de tráfego em redes Modbus. Isso inclui o uso de inteligência artificial e aprendizado de máquina para automatizar e aprimorar o processo de análise de tráfego.

No entanto, apesar desses avanços, os princípios básicos do monitoramento e análise de tráfego em redes Modbus – entender o protocolo, coletar e analisar dados e tomar ação com base nos resultados da análise – permanecerão os mesmos. Compreender esses princípios e aplicá-los efetivamente será a chave para o sucesso no monitoramento e análise de tráfego em redes Modbus no futuro.
