Protocolo BacNet: Uma Visão Técnica Detalhada

Introdução: Uma Visão Técnica Detalhada do Protocolo BacNet

O protocolo BacNet (sigla para Building Automation and Control Networks) é um padrão de comunicação de dados desenvolvido pela American Society of Heating, Refrigerating and Air-Conditioning Engineers (ASHRAE). É amplamente utilizado em sistemas de automação de edifícios para controle de dispositivos como sistemas de ventilação, ar-condicionado e aquecimento. Este artigo explorará detalhadamente a arquitetura e operação do BacNet, discutirá sua importância no controle de sistemas de automação e comparará o BacNet com outros protocolos de comunicação.

1. Introdução ao Protocolo BacNet

O BacNet foi desenvolvido em resposta à necessidade de um protocolo padrão que permitisse a integração de sistemas de automação de edifícios de vários fabricantes. Antes de sua criação, cada fabricante tinha seu próprio protocolo proprietário, tornando difícil e caro integrar sistemas de diferentes marcas. Foi projetado para ser aberto e interoperável, permitindo que sistemas de diferentes fabricantes se comuniquem sem problemas.

O BacNet utiliza uma estrutura de dados hierárquica que permite representar e manipular de forma eficiente uma grande variedade de tipos de dispositivos e suas funções associadas. Isso torna o BacNet muito flexível e capaz de se adaptar a uma ampla gama de aplicações de automação de edifícios. Além disso, é um protocolo orientado a serviços, o que significa que ele se concentra em que ações um dispositivo pode executar, em vez de em como o dispositivo realiza essas ações.

O BacNet também inclui mecanismos para garantir a confiabilidade e a segurança da comunicação. Ele fornece serviços de confirmação de recebimento e retransmissão de dados para garantir a entrega confiável de informações. Além disso, o BacNet inclui recursos para autenticação e criptografia de dados para proteger as comunicações de interceptação e falsificação.

2. Entendendo a Arquitetura do BacNet

A arquitetura do BacNet é baseada em um modelo de rede de quatro camadas: a camada física, a camada de enlace de dados, a camada de rede e a camada de aplicativo. Cada camada é responsável por uma aspecto diferente da comunicação, permitindo que o BacNet seja flexível e adaptável a uma variedade de aplicações e tecnologias de rede.

A camada física é a camada mais baixa e lida com a transmissão de bits brutos de dados através do meio físico de comunicação. O BacNet pode operar através de uma variedade de meios físicos, incluindo Ethernet, IP, MSTP (Master-Slave/Token-Passing) e PTP (Point-to-Point).

A camada de enlace de dados é responsável pelo envio e recebimento de quadros de dados entre dispositivos na mesma rede local. Ela fornece serviços para garantir a entrega confiável de dados, incluindo detecção de erros, controle de fluxo e sequenciamento de quadros.

A camada de rede é responsável pela roteamento de dados entre redes diferentes e pelo controle do tráfego de rede. Ela fornece serviços para roteamento de pacotes, controle de congestionamento e segmentação e remontagem de pacotes.

A camada de aplicativo é a camada mais alta e é onde as funcionalidades específicas do BacNet são implementadas. Ela fornece serviços para a descoberta de dispositivos, gerenciamento de sessões e transações, e controle e monitoramento de dispositivos.

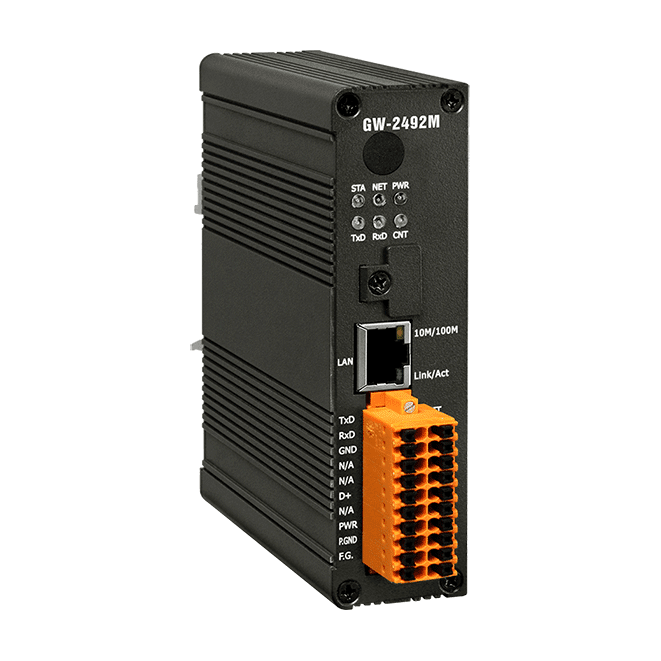

GW-2492M

Protocolo BacNet: Uma Visão Técnica Detalhada

3. Um Mergulho Profundo na Operação do BacNet

A operação do BacNet é baseada em um conjunto de serviços que permitem a comunicação entre dispositivos. Esses serviços incluem a leitura e a escrita de propriedades de objetos, a execução de ações específicas (como ligar ou desligar um dispositivo), a notificação de eventos e a descoberta de dispositivos.

Cada dispositivo na rede BacNet possui um conjunto de objetos que representam suas funções e características. Cada objeto tem um conjunto de propriedades que podem ser lidas ou escritas por outros dispositivos. Por exemplo, um objeto de dispositivo pode ter propriedades como “Nome”, “Fabricante” e “Modelo”, enquanto um objeto de ponto de entrada/saída pode ter propriedades como “Valor atual”, “Estado” e “Alarme”.

Os serviços de ação permitem que um dispositivo instrua outro a realizar uma ação específica. Por exemplo, um serviço de ação pode ser usado para ligar ou desligar um dispositivo, ajustar um valor de setpoint ou iniciar um processo.

Os serviços de notificação de eventos são usados para informar outros dispositivos sobre mudanças de estado ou condições de alarme. Por exemplo, um dispositivo pode emitir uma notificação de evento quando seu valor atual excede um limite de alarme, quando um erro é detectado ou quando um processo é concluído.

Os serviços de descoberta de dispositivos permitem que um dispositivo descubra outros dispositivos na rede e obtenha informações sobre eles. Isso é útil para a configuração inicial de uma rede BacNet e para o monitoramento e controle de dispositivos.

4. Elementos-Chave do BacNet: Uma Exploração Técnica

Os elementos-chave do incluem dispositivos, objetos, propriedades, serviços e mensagens. Cada dispositivo na rede é identificado por um endereço de rede e um ID de dispositivo. Cada dispositivo contém um conjunto de objetos que representam suas funções e características.

Os objetos são identificados por um ID de objeto e têm um conjunto de propriedades que representam suas características e estado atual. As propriedades são identificadas por um ID de propriedade e têm um valor que pode ser lido ou escrito.

Os serviços são ações que um dispositivo pode executar ou solicitar que outro dispositivo execute. Os serviços são identificados por um ID de serviço e têm um conjunto de parâmetros que especificam a ação a ser executada.

As mensagens são pacotes de dados enviados entre dispositivos para solicitar ou executar um serviço. As mensagens são compostas por um cabeçalho que identifica o tipo de mensagem e os endereços do remetente e do destinatário, seguido por um corpo que contém os parâmetros do serviço.

5. A Importância do BacNet no Controle de Sistemas de Automação

O BacNet é um componente crítico nos sistemas de automação de edifícios modernos. Ele permite a integração de dispositivos de diferentes fabricantes, tornando possível criar sistemas de automação complexos e personalizados.

A utilização também resulta em economia de custos. Como é um protocolo aberto, evita-se o custo de licenciamento de protocolos proprietários. Além disso, a interoperabilidade que o BacNet proporciona permite a escolha de dispositivos de diferentes fabricantes, permitindo que os usuários escolham o melhor dispositivo para cada função, em vez de estar limitado aos dispositivos de um único fabricante.

Por último, mas não menos importante, proporciona uma maior eficiência operacional. Ele permite a centralização do controle e monitoramento de vários sistemas de um edifício, como ventilação, aquecimento, iluminação e segurança, em um único sistema. Isso torna mais fácil monitorar e controlar o funcionamento do edifício, permitindo uma resposta mais rápida a problemas e uma operação mais eficiente.

6. Análise das funcionalidades do Protocolo BacNet

O BacNet fornece uma variedade de funcionalidades para suportar a automação de edifícios. Além da leitura e escrita de propriedades de objetos e da execução de ações, inclui funções para a descoberta de dispositivos, o estabelecimento de sessões de comunicação e a notificação de eventos.

O BacNet também suporta a segmentação de mensagens, que permite que mensagens grandes sejam divididas em segmentos menores para transmissão, e a reunião dos segmentos na extremidade de recepção. Isso é útil para a transmissão de grandes quantidades de dados, como imagens ou logs de eventos.

Outra funcionalidade importante do BacNet é o suporte para a autenticação e a criptografia de mensagens. Isso fornece um alto nível de segurança para as comunicações, protegendo contra a interceptação e a falsificação de mensagens.

7. Como o BacNet se Compara com Outros Protocolos de Comunicação

Existem vários outros protocolos de comunicação usados em sistemas de automação de edifícios, como o Modbus, o LonWorks e o KNX. Cada um deles tem suas próprias vantagens e desvantagens, e a escolha do protocolo depende das necessidades específicas de cada aplicação.

O Modbus é um protocolo simples e robusto que é fácil de implementar e entender. No entanto, ele não tem muitas das funcionalidades avançadas do BacNet, como a descoberta de dispositivos e a notificação de eventos.

O LonWorks é um protocolo complexo e poderoso que suporta uma ampla gama de funções. No entanto, ele é proprietário e requer o pagamento de licenças para uso, o que pode aumentar o custo dos sistemas de automação.

O KNX é um protocolo europeu que é amplamente usado em sistemas de automação residencial. Ele suporta uma ampla gama de funções e é aberto e interoperável como o BacNet. No entanto, ele é menos comum fora da Europa e pode ser mais difícil de implementar e entender.

Em comparação com esses protocolos, o BacNet oferece um bom equilíbrio entre complexidade e funcionalidade. Ele suporta uma ampla gama de funções, é aberto e interoperável, e é relativamente fácil de implementar e entender.

GW-2493M

Protocolo BacNet: Uma Visão Técnica Detalhada

Conclusão: Perspectivas Futuras para o Protocolo BacNet

O BacNet é um protocolo de comunicação crucial para a automação de edifícios modernos. Sua flexibilidade, interoperabilidade e rica funcionalidade o tornam uma escolha atraente para uma ampla gama de aplicações. À medida que a demanda por melhor eficiência energética e operacional em edifícios continua a crescer, a importância do BacNet só aumentará.

No futuro, é provável que veja uma maior integração entre o BacNet e outras tecnologias de automação de edifícios, como a Internet das Coisas (IoT) e a inteligência artificial (AI). Isso permitirá a criação de sistemas de automação de edifícios ainda mais inteligentes e eficientes.

Finalmente, enquanto o BacNet é um protocolo forte com muitas vantagens, ainda há espaço para melhorias. Em particular, questões como a segurança e a facilidade de uso podem ser melhoradas para tornar o BacNet ainda mais atraente para os usuários.
