Quais os Formatos de Placas-Mãe Industriais?

Introdução aos Formatos de Placas-Mãe Industriais

As placas-mãe industriais são a espinha dorsal de qualquer sistema de computador industrial. Essas placas foram projetadas para serem robustas e duráveis, mantendo altos níveis de desempenho e eficiência. A placa-mãe industrial não é apenas um componente-chave, mas também determina a capacidade de expansão e o tipo de aplicações que o sistema pode suportar. Ao escolher uma placa-mãe industrial, um dos aspectos mais importantes a se considerar é o seu formato, também conhecido como formato de placa.

Existem vários formatos de placas-mãe industriais disponíveis, cada um com suas próprias vantagens e desvantagens. O formato da placa-mãe determina o layout e o design dos componentes na placa, bem como os tipos de conectores e slots disponíveis para expansão. Além disso, o formato da placa-mãe também influencia o tamanho e a forma do gabinete do computador.

Descrição dos Diferentes Formatos de Placas-Mãe Industriais

Existem diversos tipos de placas-mãe industriais disponíveis, cada uma com suas características distintas. Para ajudar a entender melhor cada uma delas, vamos descrever com mais detalhes os principais formatos.

O formato ATX (Advanced Technology Extended) é comumente usado em PCs de mesa e servidores por ser um formato versátil e flexível. Ele oferece várias opções de expansão através de slots PCI e PCIe e suporta muitos tipos diferentes de processadores e memórias.

O formato Micro-ATX é uma versão menor e mais compacta do ATX, sendo ideal para sistemas que requerem um fator de forma pequeno sem sacrificar a capacidade de expansão. Ele é comumente usado em PCs de mesa de pequeno porte, servidores de baixo perfil e sistemas embarcados.

O formato Mini-ITX é o menor entre os três formatos ATX e é usado principalmente em sistemas embarcados, dispositivos de computação de pequeno porte e PCs de mesa compactos. Ele é conhecido por seu baixo consumo de energia e alta eficiência.

Os formatos EPIC (Embedded Platform for Industrial Computing) e PC/104 são formatos comuns de placas-mãe industriais usados em aplicações de computação embarcada. Eles são compactos, robustos e foram projetados para operar em ambientes industriais adversos.

Análise Detalhada do Formato ATX em Placas-Mãe Industriais

O formato ATX foi introduzido pela Intel em 1995 e rapidamente se tornou o padrão para placas-mãe de desktop e servidores. A principal vantagem do formato ATX é sua flexibilidade e capacidade de expansão. Ele suporta uma ampla gama de componentes, incluindo processadores de alto desempenho, memória RAM de alta capacidade e várias opções de armazenamento.

As placas-mãe ATX possuem um layout de componentes eficiente e bem projetado que simplifica a instalação e a manutenção. Além disso, elas têm vários slots de expansão, incluindo slots PCI e PCIe, que permitem a adição de placas de vídeo, placas de rede e outros dispositivos de expansão.

As placas-mãe no formato ATX são uma ótima opção para sistemas que exigem alta capacidade de processamento e armazenamento. Elas são capazes de suportar processadores de vários núcleos e grandes quantidades de memória RAM, tornando-as ideais para servidores, estação de trabalho e outros sistemas de alto desempenho.

Explorando o Formato Micro-ATX nas Placas-Mãe Industriais

O formato Micro-ATX é uma versão menor do formato ATX. Ele foi projetado para sistemas de pequeno porte que requerem um fator de forma compacto, mas ainda precisam de uma certa capacidade de expansão. As placas-mãe Micro-ATX são menores do que as ATX, medindo apenas 244 x 244 mm.

Apesar de seu tamanho compacto, as placas-mãe Micro-ATX ainda oferecem uma boa capacidade de expansão. Elas têm slots para placas de vídeo e expansões de rede, e permitem a instalação de até quatro módulos de memória. Além disso, a maioria das placas-mãe Micro-ATX suporta todos os principais tipos de processadores, incluindo Intel Core, AMD Ryzen e outros.

As placas-mãe Micro-ATX são ideais para sistemas que precisam ser compactos, mas ainda precisam de um bom desempenho e capacidade de expansão. Elas são comumente usadas em pequenos PCs de mesa, servidores de baixo perfil e sistemas integrados.

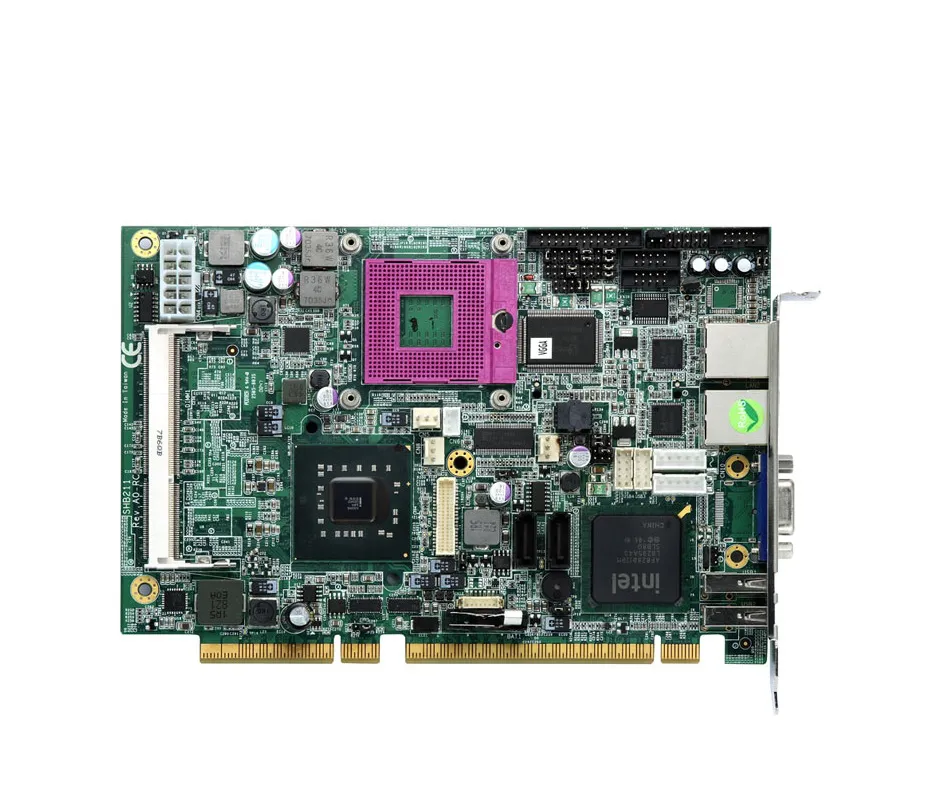

SHB211VGGA – Placa Mãe PICMG 1.3 Half-size com Soquete P para Processadores Intel® Core2 Duo e Celeron® M

Quais os Formatos de Placas-Mãe Industriais?

Compreendendo o Formato Mini-ITX em Placas-Mãe Industriais

O formato Mini-ITX é o menor entre os três formatos ATX, medindo apenas 170 x 170 mm. Ele foi projetado para sistemas de pequeno porte e dispositivos de computação embarcada, onde o espaço é uma consideração crítica.

Apesar de seu tamanho compacto, as placas-mãe Mini-ITX não comprometem o desempenho. Elas suportam os mesmos tipos de processadores que as placas-mãe ATX e Micro-ATX, e podem acomodar até dois módulos de memória. Além disso, a maioria das placas-mãe Mini-ITX tem pelo menos um slot PCIe para expansão.

As placas-mãe Mini-ITX são ideais para sistemas embarcados, dispositivos de computação de pequeno porte e PCs de mesa compactos. Elas são conhecidas por seu baixo consumo de energia, alta eficiência e capacidade de operar em uma ampla gama de temperaturas.

O Papel do Formato EPIC em Placas-Mãe Industriais

O formato EPIC foi introduzido pela Association of Industry Standards (AIS) em 2004 como um padrão para placas-mãe industriais. Ele foi projetado para aplicações de computação embarcada e industrial, onde a robustez e a confiabilidade são cruciais.

As placas-mãe EPIC são compactas, medindo apenas 165 x 115 mm, mas ainda oferecem uma boa capacidade de expansão. Elas têm vários slots de expansão, incluindo slots PCIe e PCI, e suportam uma ampla gama de processadores e memórias.

As placas-mãe EPIC são conhecidas por sua robustez e confiabilidade. Elas são construídas com componentes de alta qualidade e foram projetadas para operar em ambientes industriais adversos. Além disso, elas têm uma longa vida útil e são capazes de suportar operações contínuas 24/7.

O Significado do Formato PC/104 nas Placas-Mãe Industriais

O formato PC/104 é outro formato popular para placas-mãe industriais. Ele foi introduzido pela PC/104 Consortium em 1992 e foi projetado especificamente para aplicações de computação embarcada. As placas-mãe PC/104 são pequenas e compactas, medindo apenas 96 x 90 mm.

O formato PC/104 é único por causa de seu sistema de empilhamento. Ele permite que várias placas PC/104 sejam empilhadas juntas para criar um sistema de computação completo. Cada placa PC/104 tem conectores de empilhamento que permitem que ela seja conectada a outras placas PC/104.

As placas-mãe PC/104 são robustas e duráveis, capazes de suportar ambientes industriais adversos. Elas têm uma longa vida útil e são capazes de operar de forma confiável em uma ampla gama de temperaturas.

Comparação entre os Diferentes Formatos de Placas-Mãe Industriais

Ao comparar os diferentes formatos de placas-mãe industriais, é importante considerar vários fatores, incluindo o tamanho, a capacidade de expansão, o desempenho, a eficiência energética e a robustez.

O formato ATX é o maior e oferece a maior capacidade de expansão, tornando-o ideal para sistemas de alto desempenho e servidores. O formato Micro-ATX é menor, mas ainda oferece uma boa capacidade de expansão, tornando-o uma boa opção para sistemas de pequeno porte e servidores de baixo perfil.

O formato Mini-ITX é o menor entre os três formatos ATX, mas ainda oferece um bom desempenho e eficiência energética. Ele é ideal para sistemas embarcados e dispositivos de computação de pequeno porte.

Os formatos EPIC e PC/104 são os menores e são projetados especificamente para aplicações de computação industrial e embarcada. Eles são robustos e duráveis, capazes de suportar ambientes industriais adversos.

Selecionando o Formato Ideal de Placa-Mãe para Aplicações Industriais

A escolha do formato ideal de placa-mãe para aplicações industriais depende de vários fatores, incluindo o tamanho do sistema, a capacidade de expansão necessária, o desempenho esperado e o ambiente operacional.

Para sistemas de grande porte que requerem alta capacidade de processamento e armazenamento, o formato ATX é a melhor escolha. Para sistemas de pequeno porte que ainda precisam de uma boa capacidade de expansão, o formato Micro-ATX é uma boa opção.

Para sistemas embarcados e dispositivos de computação de pequeno porte, o formato Mini-ITX é a melhor escolha. Ele oferece um bom desempenho e eficiência energética em um fator de forma compacto.

Para aplicações de computação industrial e embarcada, os formatos EPIC e PC/104 são as melhores opções. Eles são robustos e duráveis, capazes de suportar ambientes industriais adversos.

Perspectivas Futuras para os Formatos de Placas-Mãe Industriais

Os formatos de placas-mãe industriais continuarão a evoluir para atender às crescentes demandas de desempenho, eficiência energética e robustez. Espera-se que os futuros formatos de placas-mãe industriais ofereçam ainda mais opções de expansão, suportem uma gama ainda maior de processadores e memórias, e sejam ainda mais eficientes em termos de energia.

Além disso, a tendência para a miniaturização continuará, com formatos de placas-mãe industriais cada vez menores sendo desenvolvidos. Isso permitirá que os sistemas de computação sejam ainda mais compactos, sem comprometer o desempenho ou a capacidade de expansão.

No entanto, a robustez e a confiabilidade continuarão sendo características chave para as placas-mãe industriais. Independentemente do tamanho ou do desempenho, as placas-mãe industriais precisarão ser capazes de operar de forma confiável em ambientes industriais adversos.

Conclusão

Os diferentes formatos de placas-mãe industriais oferecem uma variedade de opções para atender às necessidades específicas de diferentes aplicações industriais. Seja você precisa de uma placa-mãe para um sistema de alto desempenho, um pequeno dispositivo de computação embarcado, ou uma aplicação de computação industrial robusta, existe um formato de placa-mãe industrial que atenderá às suas necessidades.

Ao escolher uma placa-mãe industrial, é importante considerar não apenas o desempenho e a capacidade de expansão, mas também a robustez e a confiabilidade. Afinal, em aplicações industriais, a placa-mãe precisa ser capaz de suportar operações contínuas em ambientes adversos.

Com a evolução contínua da tecnologia, podemos esperar ver novos formatos de placas-mãe industriais no futuro, oferecendo ainda mais opções de desempenho, eficiência energética e robustez.
