S0 Contador de Pulsos Teracom com Interface Modbus RTU para Supervisão Remota

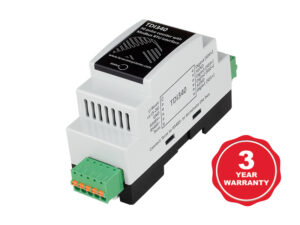

O TDI340 da Teracom é um contador de pulsos com interface Modbus RTU voltado para aplicações de automação industrial em que seja necessário contabilizar eventos discretos, integrar medições a PLCs e sistemas de supervisão e disponibilizar dados de contagem em rede serial RS-485. Em projetos de monitoramento remoto, esse tipo de dispositivo costuma ser aplicado para transformar pulsos de sensores, medidores e contatos em variáveis acessíveis por Modbus, reduzindo a complexidade de aquisição de dados no nível de campo.

O que o contador de pulsos TDI340 resolve em automação industrial

Em automação, o principal papel de um contador de pulsos é registrar eventos de forma confiável e disponibilizar esse valor para controle, supervisão ou rastreabilidade. O TDI340 atende esse cenário quando há necessidade de contabilizar sinais provenientes de campo e enviar essa informação para sistemas como PLC, SCADA ou supervisórios que leem dados via Modbus RTU.

Na prática, isso reduz o uso de entradas de alta velocidade em controladores, evita a implementação de lógica de contagem em múltiplos equipamentos e facilita a centralização de dados em redes RS-485. Em utilidades e processos, a contagem pode representar volume, ciclos, produção, acionamentos, consumo ou qualquer variável proporcional a pulsos, desde que a origem do sinal e a escala sejam validadas no projeto.

Recursos técnicos e funções de contagem

Para a especificação correta do TDI340, o ponto central é validar como o equipamento trata o sinal de entrada, como armazena a contagem e quais funções de registro estão disponíveis no datasheet e no manual. Em contadores industriais, é comum haver parâmetros como direção de contagem, reset, pré-ajuste, filtro de entrada, retenção de valor e comportamento após falta de energia, mas esses itens devem ser confirmados na documentação oficial do modelo.

Do ponto de vista de engenharia de aplicação, interessa verificar:

• se a contagem é incremental, regressiva ou ambas;
• se existe entrada para reset externo;
• se há memória não volátil para preservar a contagem;
• qual a taxa máxima de pulsos suportada;
• como é feito o escalonamento da leitura via registradores Modbus;
• se há opções de configuração para debounce ou filtragem de ruído.

Sem essa validação, a integração pode funcionar apenas em bancada e falhar em campo, especialmente em aplicações com pulsos rápidos, cabos longos ou sinais sujeitos a interferência eletromagnética.

Interfaces de comunicação e integração com supervisão

A interface confirmada para o TDI340 é Modbus RTU, o que o torna apropriado para integração em redes RS-485 com PLCs, gateways, registradores e supervisórios que já operem nesse protocolo. Em sistemas de automação industrial, esse é um formato bastante usado para aquisição distribuída de dados, especialmente quando há necessidade de simplicidade de cabeamento e maior alcance em relação a comunicação ponto a ponto.

Na integração com supervisão, é importante validar:

• endereço Modbus do equipamento;
• taxa de comunicação suportada;
• paridade, bits de parada e parâmetros seriais;
• mapa de registradores;
• tipo de dado retornado pela contagem;
• eventual necessidade de conversão de escala no SCADA ou no PLC.

Se o projeto usar mais de um dispositivo na mesma rede RS-485, a topologia do barramento, o comprimento total do cabo, a terminação e a polarização devem ser definidos conforme boas práticas de rede industrial.

Entradas, saídas e sinais suportados

Este ponto precisa ser tratado com base estrita no datasheet e no manual do TDI340. Como a função principal do produto é a contagem de pulsos, a natureza da entrada de sinal é o dado mais importante para compatibilidade elétrica com sensores e contatos de campo.

Antes de especificar, verifique:

• tipo de entrada: digital, contato seco, NPN, PNP ou outro, se aplicável;
• nível elétrico aceito;
• compatibilidade com sensores de proximidade, reed switch, encoder ou contato mecânico, somente se estiver documentada;
• se há saídas locais de alarme ou relé, caso existam;
• se existe isolamento entre entrada e comunicação;
• se há bornes dedicados para alimentação e sinal.

Quando o fabricante não explicita o tipo de interface de entrada, não se deve assumir compatibilidade com sensores industriais específicos. Em aplicações reais, essa validação evita sobrecorrente na entrada, leituras falsas por ruído e incompatibilidade entre o sensor e o contador.

Aplicações em monitoramento de processos e utilidades

O TDI340 pode ser avaliado para aplicações em que pulsos representam grandezas operacionais ou eventos discretos. Em ambientes industriais, isso inclui monitoramento de ciclos, contagem de acionamentos, acompanhamento de produção, medição indireta de consumo e supervisão de utilidades quando um medidor de campo fornece saída pulsada.

Exemplos de uso que normalmente justificam esse tipo de equipamento:

• contagem de eventos em linhas de produção;
• totalização de pulsos de medidores de água, gás, energia ou outros instrumentos com saída pulsada, se compatível;
• monitoramento de funcionamento de máquinas e bombas;
• leitura de eventos de portas, atuadores ou dispositivos de campo com saída discreta;
• supervisão de utilidades em painéis elétricos e salas técnicas.

A escolha deve considerar também a exigência de confiabilidade da leitura, principalmente quando a aplicação exige histórico, auditoria ou comparação com medição oficial.

Critérios de instalação, alimentação e montagem

A instalação deve começar pela validação da alimentação do equipamento, das condições do painel e do ambiente de operação. Como essas informações dependem do datasheet, o projetista deve confirmar a faixa de alimentação, o consumo e a forma de montagem antes de fechar a especificação.

Critérios que devem ser verificados no projeto:

• tensão de alimentação suportada;
• consumo elétrico;
• tipo de fixação e montagem em painel ou trilho, se aplicável;
• temperatura e umidade de operação;
• grau de proteção do invólucro, quando informado;
• necessidade de proteção contra surtos e ruído em ambientes industriais.

Em redes RS-485, a instalação deve prever boa prática de aterramento, blindagem quando aplicável e separação física de cabos de potência. Em sensores de pulso, cabos longos e ambientes com inversores, contatores ou motores exigem atenção especial para evitar contagem indevida.

Especificações técnicas a validar no datasheet

A tabela abaixo reúne os itens que devem ser confirmados no datasheet ou manual oficial do TDI340 antes da compra ou integração.

Pontos de atenção para especificação e compatibilidade

O erro mais comum em projetos com contadores de pulsos é assumir compatibilidade elétrica sem verificar o tipo de entrada. Em campo, a origem do pulso pode ser um contato seco, um sensor eletronicamente alimentado ou uma saída compatível apenas com determinado nível lógico. Se essa interface não estiver explicitamente documentada, o uso deve ser revisado antes da aquisição.

Também vale atenção para:

• compatibilidade do PLC ou SCADA com Modbus RTU;
• endereçamento e parâmetros seriais na rede RS-485;
• necessidade de resistor de terminação no barramento;
• distância entre sensores e contador;
• imunidade a ruído elétrico em painéis com cargas indutivas;
• comportamento da contagem após falta de energia;
• necessidade de retenção de totalização;
• escala de conversão no sistema supervisor.

Em projetos de utilidades, é recomendável validar em bancada o comportamento do contador com a mesma origem de pulso que será usada em campo.

Integração com PLC, SCADA e redes RS-485

A integração do TDI340 com PLC e SCADA tende a ser direta quando o equipamento expõe a contagem por registradores Modbus RTU. Nesse cenário, o controlador ou o supervisório faz a leitura periódica dos registros e trata o valor como variável de processo, totalizador ou contador de eventos.

Boas práticas para essa integração:

• definir mestre Modbus único por segmento RS-485;
• documentar endereço de escravo, baud rate e paridade;
• mapear registradores em conjunto com o time de automação;
• validar atualização da leitura e comportamento em falhas de comunicação;
• registrar no projeto a relação entre pulsos e unidade de engenharia;
• confirmar se o sistema superior precisa de totalizador, acumulador ou reset remoto.

Em aplicações de supervisão remota, a combinação de contador local com leitura por Modbus RTU é útil para painéis de utilidades, monitoramento de máquinas e infraestrutura técnica, desde que o projeto respeite os limites elétricos e de comunicação do equipamento.
