Introdução
O sensor DS18B20 3 fios ICP DAS (modelo 30125) é um termômetro digital de alta robustez para aplicações industriais, que combina a interface 1‑Wire com construção em cabo cobre‑níquelado para ambientes agressivos. Neste artigo técnico explico o que é o sensor, por que importa para aquisição de dados de temperatura, e como integrá‑lo em arquiteturas de automação industrial, IIoT e Indústria 4.0. A palavra‑chave principal (sensor DS18B20 3 fios ICP DAS) e as secundárias (DS18B20 30125, sensor temperatura cobre‑níquelado, aquisição de dados temperatura) já aparecem para garantir otimização semântica desde a abertura.
O público‑alvo são engenheiros de automação, integradores, profissionais de TI industrial e compradores técnicos em utilities, energia, manufatura e OEMs. Vou abordar normas, conceitos de confiabilidade (por exemplo MTBF), práticas de integração (Modbus/OPC UA/MQTT) e cuidados práticos (pull‑up, blindagem, comprimento de fio). A abordagem é prática e baseada em dados técnicos presentes no datasheet do DS18B20 e nas melhores práticas de engenharia elétrica/eletrônica.
Ao final o leitor terá: uma tabela de especificações, guia passo a passo de instalação, recomendações de calibração e exemplos reais de aplicação. Se desejar, posso transformar este artigo num whitepaper técnico para distribuição interna. Pergunte nos comentários sobre casos específicos do seu projeto.
O que é o sensor DS18B20 3 fios da ICP DAS e por que importa
O DS18B20 é um sensor de temperatura digital baseado no protocolo 1‑Wire, que entrega leitura em °C diretamente e pode ser lido por um único fio de dados mais alimentação e terra (topologia 3‑fio). A versão ICP DAS 30125 acrescenta cabo cobre‑níquelado e encapsulamento robusto, tornando‑o adequado para painéis industriais, dutos e ambientes com presença de agentes corrosivos. Isso reduz variabilidade mecânica e aumenta vida útil quando comparado a sensores com cabo PVC padrão.
Em automação e aquisição de dados, a vantagem do DS18B20 é a simplicidade de integração (endereço único para cada sensor) e a resolução programável de até 12 bits (0,0625 °C). Para arquiteturas IIoT, a leitura direta em formato digital evita erros de conversão A/D em campo, reduz ruído e facilita mapeamento para registradores Modbus/OPC UA. A robustez física do cabo 30125 minimiza falhas relacionadas a abrasão e contato com óleos, solventes e umidade.
Do ponto de vista de conformidade e projeto, o sensor é compatível com práticas de EMC conforme a série IEC 61000 (imunidade e emissão), e sua integração deve respeitar normas de segurança e aplicações específicas (p.ex. IEC/EN 62368‑1 para sistemas eletrônicos e requisitos locais de qualificação). Para ambientes com requisitos médicos, avalie normas específicas (ex.: IEC 60601‑1) antes da adoção.
Visão geral do produto e fabricante ICP DAS
A ICP DAS é um fornecedor consolidado de módulos de aquisição de dados, gateways e sensores industriais com foco em confiabilidade e interoperabilidade. O DS18B20 3‑fios 30125 é posicionado no portfólio como uma opção de sensor de temperatura digital endurecido, pensado para integração com módulos I/O e gateways da própria ICP DAS. A empresa oferece suporte técnico, documentação e exemplos de aplicação que simplificam o engineering‑to‑commissioning.

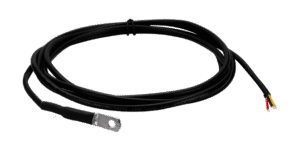

Físicamente, o produto apresenta uma cápsula sensora com cabo trançado 3‑fio em cobre com banho de níquel (cobre‑níquelado), o que melhora resistência mecânica e à corrosão em comparação com condutores nus. A montagem pode incluir estojo metálico ou protetor de aço inoxidável dependendo da versão; verifique o datasheet para dimensões e opções. O item 30125 é referência para encomenda e compatibilização com cabeamento e conectores industriais.
No ecossistema ICP DAS, o DS18B20 é frequentemente combinado com gateways que fazem a conversão para Modbus/TCP, MQTT ou OPC UA, permitindo integração direta com SCADA, MES e plataformas de analytics. Para projetos que exigem essa robustez, a série DS18B20 da ICP DAS é a solução ideal. Confira as especificações completas e a disponibilidade aqui: https://www.lri.com.br/aquisicao-de-dados/ds18b20-sensor-3-fios-de-cobre-niquelado-30125
Conceito fundamental: como funciona o sensor DS18B20
O DS18B20 mede temperatura usando um circuito integrado que converte a temperatura do die em uma leitura digital via protocolo 1‑Wire. Cada sensor tem um código de identificação único de 64 bits, permitindo redes multi‑sensor no mesmo barramento. Em modo 3‑fio (VCC, GND, DQ) o sensor recebe alimentação contínua, eliminando limitações que ocorrem no modo parasitic power (2‑fio).
A interface 1‑Wire opera com um sinal de dados sincronizado e requer um resistor pull‑up (normalmente 4,7 kΩ) no fio de dados para manter níveis de tensão corretos. A resolução é configurável entre 9 e 12 bits; configurações de maior resolução aumentam o tempo de conversão. Conceitos elétricos relevantes: impedância do barramento, capacitância do cabo e tempo de conversão afetam a taxa de amostragem segura e a integridade do sinal.
Comparado a topologias analógicas (termistores, RTDs) o DS18B20 elimina a necessidade de circuito de linearização e A/D local, reduzindo pontos de erro. Em contrapartida, sensores RTD (Pt100/PT1000) mantêm vantagem de estabilidade de longo prazo e maior faixa de precisão em faixas industriais críticas; a escolha depende do trade‑off entre custo, faixa e precisão.
Principais aplicações e setores atendidos por sensor DS18B20 3 fios ICP DAS
O sensor DS18B20 3‑fios ICP DAS é ideal para automação industrial, monitoramento de processos, HVAC, cadeia fria e aplicações de laboratórios. Em plantas químicas e petroquímicas, o cabo cobre‑níquelado confere resistência a agentes e possibilita instalação direta em painéis e dutos. Em utilities e geração de energia, o sensor alimenta sistemas de monitoramento térmico de painéis e componentes críticos, reduzindo risco de falhas por sobretemperatura.
No universo IIoT, combinações com gateways ICP DAS permitem envio de leituras em tempo real para plataformas de análise, habilitando manutenção preditiva e dashboards operacionais. Em logística e cadeia fria, o DS18B20 30125 permite pontos de medição distribuídos para rastreabilidade térmica e conformidade regulatória (rastreabilidade de temperatura durante transporte e armazenagem). Em HVAC e automação predial, sua instalação em dutos e unidades de tratamento de ar melhora controle e eficiência energética.
Para aplicações de OEM e equipamentos laboratoriais, o sensor oferece integração simplificada, documentação técnica e opções de calibração. Para projetos de retrofit e modernização, consulte guias de integração com CLPs e módulos I/O ICP DAS disponíveis no blog técnico: https://blog.lri.com.br/guia-sensores-temperatura e https://blog.lri.com.br/iiot-ot-security
Aplicações industriais e monitoramento contínuo
No monitoramento contínuo em fábricas, o DS18B20 pode ser conectado a módulos de aquisição ICP DAS que façam polling periódico e alarmes por thresholds. A resolução de 12 bits e a acurácia típica ±0,5 °C tornam‑no adequado para muitas aplicações industriais não‑críticas onde o custo e a simplicidade são essenciais. Em linhas de produção, pontos de controle de temperatura melhoram controle de qualidade e reduzem desperdício.
Em processos químicos ou de tratamento térmico, recomenda‑se segmentar a rede 1‑Wire para reduzir efeitos de capacitância total e ruído. A topologia em três fios, com fonte estável, é a melhor prática para leituras confiáveis em ambientes ruidosos. Para requisitos de SLA mais estritos, combine com técnicas de redundância e verificação cruzada com sensores RTD em pontos críticos.
Em sistemas que exigem alta frequência de amostragem, cuidado: o tempo de conversão do DS18B20 em 12 bits é maior, impactando a taxa máxima de leitura. Planeje buffering e escalonamento de leituras para evitar sobrecarga de gateways e garanta que o MTBF do conjunto seja compatível com o ciclo de manutenção previsto.
Aplicações comerciais, logística e HVAC
Na cadeia fria (cold chain), sensores DS18B20 30125 fixados em paletes, contêineres ou câmaras frias oferecem monitoramento contínuo e registro de histórico. Integrados a gateways com suporte a MQTT/HTTPS, enviam dados para plataformas de rastreabilidade e alertas automáticos. Para compliance, garanta procedimentos de calibração e registros para auditoria.
Em HVAC e automação predial, o sensor é usado em dutos, serpentinas e salas técnicas para controlar setpoints e otimizar consumo energético. A robustez do cabo cobre‑níquelado permite passagem por dutos metálicos sem rápida degradação. Integração com sistemas BMS via Modbus/OPC UA possibilita gestão centralizada e analytics para redução de consumo.
Em aplicações comerciais, a vantagem está no custo por ponto e facilidade de substituição. Para aplicações sensíveis (p.ex. farmacêutica), combine com certificados de calibração rastreáveis e procedimentos de verificação periódica.
Especificações técnicas do sensor DS18B20 3 fios ICP DAS (tabela)
A seguir uma tabela resumida com especificações essenciais do DS18B20 3‑fios ICP DAS (30125). Valores típicos baseados em datasheet do IC DS18B20 e na construção ICP DAS — consulte o datasheet oficial para dados finais e versões.
| Item | Especificação |
|---|---|
| Modelo | DS18B20 (ICP DAS 30125) |
| Tipo | Sensor de temperatura digital 1‑Wire, 3 fios (VCC, GND, DQ) |
| Faixa de medição | -55 °C a +125 °C |
| Acurácia típica | ±0,5 °C (‑10 °C a +85 °C) |
| Resolução | 9–12 bits (0,5 °C a 0,0625 °C) |
| Alimentação | 3,0 V a 5,5 V (modo normal) |
| Corrente típica | Standby µA, conversão mA (dependente de resolução) |
| Cabo | 3 fios, cobre com banho níquel (cobre‑níquelado) |
| Grau de proteção | Versões até IP67 (verificar referência do produto) |
| Dimensões / Peso | Consulte o datasheet ICP DAS 30125 |
| Certificações | CE / RoHS (verificar datasheet para certificados) |
Detalhes elétricos, mecânicos e ambientais
Eletricamente, o barramento 1‑Wire requer um resistor pull‑up de 4,7 kΩ no fio DQ para operação estável em 5 V; em sistemas 3,3 V ajustar para 4,7–10 kΩ conforme capacitância do cabo. O comprimento máximo prático do cabo varia com a topologia e qualidade de terminação — para um único sensor pontual com cabo 30125, 50–100 m é frequentemente viável, mas recomenda‑se teste de integridade e repetidores para distâncias maiores.
Mecanicamente, o cabo cobre‑níquelado oferece resistência melhorada à abrasão e contato com óleo e solventes, e a construção do sensor deve ser fixada sem tensões no cabo para evitar microfraturas. Ambientalmente, trabalhar dentro da faixa de operação (-55 a +125 °C) e garantir proteção contra condensação e imersão conforme IP do modelo. Para aplicações externas, válida a utilização de blindagem e conectores industrializados com proteção IP67.
Em termos de confiabilidade, considere o MTBF do conjunto (sensor + cabo + conector) ao projetar manutenção preventiva. Embora os ICs do tipo DS18B20 tenham longa vida útil, pontos de falha comuns são cabos danificados, conecções soltas e corrosão em terminais; a escolha de materiais como cobre‑níquel reduz esses riscos.
Certificações, calibração e garantia
O sensor em si baseia‑se no IC DS18B20; a versão ICP DAS 30125 normalmente atende a requisitos RoHS e declara conformidade CE para emissões/imunidade quando parte de sistemas bem projetados. Para aplicações regulamentadas ou críticas, solicite certificados e relatórios de teste específicos ao fornecedor (ICP DAS/LRI). Em ambientes regulados, normas adicionais podem ser necessárias (por exemplo, traçabilidade à escala ITS‑90 para calibração de temperatura).
Procedimentos de calibração recomendados incluem calibração em dois pontos (0 °C em gelo saturado e 100 °C em água em ebulição, com correção de altitude) ou comparação contra um termômetro padrão rastreável. Registre offsets e fatores de correção no sistema SCADA/MES para garantir rastreabilidade. Garantia e tempo de resposta de suporte técnico devem ser verificados com o distribuidor (LRI/ICP DAS).
Para aplicações que exigem certificações específicas, solicite ao fornecedor relatórios de ensaios EMC (IEC 61000‑4‑X) e compliance funcional. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Importância, benefícios e diferenciais do produto
Escolher o DS18B20 3‑fios ICP DAS 30125 traz benefícios claros: integração digital direta, redução de pontos de conversão A/D, e maior robustez mecânica pelo cabo cobre‑níquelado. Em projetos com dezenas ou centenas de pontos, o custo por ponto e facilidade de cabeamento tornam‑no uma opção atrativa. A resolução configurável permite balancear precisão e tempo de amostragem conforme necessidade do processo.
Operacionalmente, a economia aparece em menor intervenção de manutenção (menos substituições por cabo danificado), menor rework na comissionamento e integração facilitada com módulos ICP DAS e gateways IIoT. Em termos de PFC (Power Factor Correction) e alimentação de painéis, o consumo reduzido de sensores digitais ajuda na gestão energética quando projetando fontes redundantes com PFC para eficiência global do painel.
Os diferenciais ICP DAS incluem documentação técnica detalhada, exemplos de configuração para módulos I/O e suporte à integração com protocolos industriais. Além disso, a compatibilidade com gateways que executam conversão para MQTT/OPC UA facilita a adoção em projetos de Indústria 4.0 com edge computing e analytics.
Guia prático: Como usar o sensor DS18B20 3 fios em aplicações reais
Instalação elétrica: conecte VCC (3–5,5 V), GND e DQ ao módulo ou gateway ICP DAS. Coloque o resistor pull‑up de 4,7 kΩ entre VCC e DQ o mais próximo possível da unidade mestre. Em redes multi‑sensor, garanta terminação adequada e minimize capacitância do cabo; use segmentos menores ou repetidores se necessário.
Instalação mecânica: fixe a sonda sem tensão no cabo, proteja o ponto de medição com braçadeiras e conduítes adequados e selecione acessórios como bainhas inox se houver exposição mecânica severa. Em perfis de tubo, use prensa‑cabos com vedação e mantenha distância de fontes de calor localizadas que possam causar self‑heating.
Configuração com controladores ICP DAS: identifique o endereço único 64‑bit do sensor no barramento e mapeie para registradores Modbus ou canais lógicos do gateway. Defina resoluções de leitura, intervalos de amostragem e filtros de software (médias móveis) para reduzir ruído. Para aplicações que exigem essa robustez, a série DS18B20 da ICP Das é a solução ideal. Confira as especificações e opções de compra em: https://www.lri.com.br/aquisicao-de-dados/ds18b20-sensor-3-fios-de-cobre-niquelado-30125
Passo a passo de instalação elétrica e mecânica
- Isolar alimentação antes de conectar. 2. Conectar VCC, GND e DQ. 3. Inserir pull‑up 4,7 kΩ próximo ao mestre.
Execute teste de comunicação com ferramenta de discovery do gateway ICP DAS e valide leitura estática antes de fixar mecanicamente.
Para cabo comprido, verifique integridade com medidor de capacitância e adicione repetidor 1‑Wire conforme necessário. Evite emendas impróprias; use conectores estanques. Lembre‑se de aterramento e blindagem para minimizar loop de terra e ruído (IEC 61000 recomenda práticas de aterramento em painéis industriais).
Boas práticas de manutenção, testes e verificação em campo
Realize verificações periódicas: inspeção visual do cabo, teste de continuidade, comparação com sensor de referência e registro de drift. Para diagnóstico rápido, utilize multímetro para verificar VCC e pull‑up, e a ferramenta de leitura do gateway para checar endereços e CRC. Documente falhas e padrões de drift para prever troca ou recalibração.
Implemente teste automatizado no SCADA para detectar leituras fora de plausibilidade (ex.: salto > 5 °C em 1 min) e gerar alarmes. Tenha procedimentos de resposta (substituição in loco, reprovisionamento de endereço no sistema) para reduzir MTTR.
Integração com sistemas SCADA/IIoT
Dados do DS18B20 são lidos pelo gateway ou módulo ICP DAS e mapeados para registradores Modbus, tags OPC UA ou tópicos MQTT. Na borda, use conversão para formatos JSON com timestamps e metadados (endereço do sensor, resolução) para facilitar normalização e ingestão em plataformas IIoT e data lakes. Buffering local é recomendado para mitigar perda de dados em falhas de conectividade.
Conexão a CLPs e módulos I/O ICP DAS: utilize módulos que suportem leitura de 1‑Wire nativa ou gateways que façam polling e exponham dados via Modbus/TCP. Atribua registradores para cada sensor, documente escalas (raw → °C) e disponibilize tabelas de calibração quando aplicável. Em SCADA, defina alarms, logs e históricos com retenção conforme SLA.
Segurança e boas práticas IIoT incluem segmentação de rede (VLANs), uso de VPN/TLS para MQTT e autenticação para gateways. Implemente controles de acesso baseados em funções e monitore tráfego para detectar anomalias. Aplique atualizações de firmware controladas e registre mudanças para auditoria.
Exemplos práticos de uso em projetos reais
Caso 1 — Monitoramento de temperatura em processo industrial: uma linha de extrusão instala DS18B20 30125 em pontos críticos (bica, rosca, cilindro) conectados a um gateway ICP DAS que coleta leituras a cada 5 s e aciona alarmes quando limite excedido. Resultado: redução de scrap e paradas não planejadas em 12% no primeiro trimestre.
Caso 2 — Rastreabilidade e cadeia fria: em centros de distribuição, sensores DS18B20 em contêineres reportam via gateways MQTT para plataforma cloud, permitindo geração de relatórios de conformidade e alertas de desvio de temperatura. Integração com rastreamento IoT reduz perdas de produto por violação de temperatura.
Caso 3 — Laboratórios e monitoramento ambiental: bancadas com sensores DS18B20 conectados a módulos ICP DAS para registrar temperatura de câmaras e incubadoras com logs automáticos e exportação para LIMS. A facilidade de calibração e resolução alta torna o sensor adequado para monitoramento com requisitos médios de precisão.
Comparações técnicas e erros comuns ao usar sensores DS18B20 da ICP DAS
Comparação com PT100/PT1000: PT100 oferece maior estabilidade e precisão de longo prazo, especialmente em aplicações de controle crítico; porém requer transdutor/aquisição analógica e condicionamento. DS18B20 é mais barato, digital e fácil de cabear, ideal para pontos distribuídos com requisitos não críticos. Escolha conforme faixa, precisão e custo total de propriedade.
Erros comuns: ausência de pull‑up ou pull‑up de valor incorreto levando a comunicação instável; cabo muito longo sem repetidores ocasionando falhas por capacitância; uso de parasitic power quando não indicado; alto ruído eletromagnético devido a falta de blindagem e aterramento inadequado; amostragem excessiva levando a self‑heating e leituras enviesadas. Diagnóstico: verificar VCC, medir linha DQ com osciloscópio, testar CRC e substituir cabo por temporário para isolar problema.
Para troubleshooting, siga checklist: confirmar endereço do sensor, medir VCC/GND, checar pull‑up, testar com ferramenta de discovery ICP DAS e isolar ruído com blindagem. Para ambientes críticos, considere redundância com RTD em pontos chave.
Conclusão
O sensor DS18B20 3 fios ICP DAS (30125) é uma solução prática, econômica e robusta para medição de temperatura em cenários industriais, logísticos e de automação predial. Sua interface digital 1‑Wire, resolução ajustável e construção com cabo cobre‑níquelado o tornam indicado para projetos IIoT e Indústria 4.0 que exigem muitos pontos distribuídos com integração fácil a SCADA e gateways. Ao projetar a implementação, atente para pull‑up, comprimento de cabo, blindagem e procedimentos de calibração para garantir leituras confiáveis e longevidade do sistema.
Se precisar de ajuda para especificar pontos por projeto, elaborar o diagrama elétrico ou obter cotação técnica, entre em contato com nosso time técnico. Para aplicações que exigem essa robustez, a série DS18B20 da ICP Das é a solução ideal. Confira as especificações e opções de compra: https://www.lri.com.br/aquisicao-de-dados/ds18b20-sensor-3-fios-de-cobre-niquelado-30125. Outra opção de leitura e produtos relacionados está disponível no blog de aplicações: https://www.lri.com.br/produto/sensor-ds18b20-30125
Incentivo você a comentar abaixo com dúvidas de integração, medir‑casos ou solicitações de esquemas elétricos — responderei com detalhes práticos.
