Monitoramento ambiental em data center — Visão geral da aplicação
Introdução
O Turkcell Data Center, localizado em Ancara (Turquia), é o maior data center do país e atende empresas turcas, instituições públicas e corporações internacionais. Considerando a criticidade dos dados e dos equipamentos (servidores, storage, switches, routers, firewalls, racks e cabeamento), são necessários métodos robustos de monitoramento ambiental em data center e controle de acesso para evitar perdas catastróficas em caso de incidentes.
Solução aplicada
A distribuidora local ENOKSIS, parceira da ICP DAS, projetou e instalou uma solução baseada em:
- 8 módulos PET-7060 PoE Ethernet I/O Module (um por sala de servidores) — para controle de acesso e I/O; e
- 373 registradores DL-100-E-W Remote Temperature & Humidity Data Logger (PoE) — para aquisição de temperatura, umidade, iluminância e ponto de orvalho.
Todos os dispositivos comunicam com o centro de controle via Modbus TCP (transporte sobre fibras ópticas). O SCADA central exibe condições ambientais em tempo real e permite ações de controle remoto (por exemplo, abrir/fechar portas por leitura de cartão).

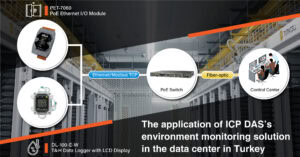

Arquitetura do sistema e comunicações
Resumo da arquitetura:
- Instalação de um PET-7060 em cada uma das 8 salas de servidores para gerenciamento de entradas (6 relés e 6 entradas digitais por PET-7060) e integração com leitores de cartão;
- Distribuição de múltiplos DL-100-E-W por sala (total de 373 unidades) para pontos de medição granular de temperatura, umidade relativa, iluminância e ponto de orvalho; os DL-100-E-W suportam Modbus TCP e MQTT e são alimentados por PoE (um cabo Ethernet para dados e energia);
- Backbone em fibra óptica entre salas e centro de controle; comunicação SCADA via Modbus TCP sobre essa infraestrutura;
- Sistema SCADA no centro de controle para monitoramento, alarmes, registro histórico e ações remotas (ex.: ativação de relés do PET-7060 para liberar portas);
- Armazenamento local em cada DL-100 (data logger interno) com logs CSV contendo medições com timestamps.
Operação do controle de acesso
Fluxo típico de acesso:
- Usuário aproxima cartão do leitor; o leitor envia sinal ao PET-7060;
- PET-7060 consulta o centro de controle via Modbus TCP (ou executa lógica local quando configurado) para autorização;
- Se autorizado, o PET-7060 ativa o relé para abrir a porta; se negado, mantém a porta fechada e envia evento de alarme ao centro via SCADA para notificação.
Dispositivos, protocolos e capacidades
DL-100-E-W (registrador PoE)
- Mede: temperatura, umidade relativa, iluminância e ponto de orvalho;
- Comunicação: Modbus TCP e MQTT;
- Alimentação e dados por PoE (um cabo Ethernet);
- Registro interno: data logger integrado, exportação de CSV com timestamps;
- Disponível nas cores: DL-100-E (preto) e DL-100-E-W (branco) — o cliente adotou o modelo branco para melhor integração estética nas salas.
PET-7060 (módulo PoE I/O)
- PoE-compliant — alimentado por switches PoE, reduzindo cabeamento;
- I/O: 6 relés de saída e 6 entradas digitais;
- Comunicação: Modbus TCP para enviar/receber comandos do centro de controle;
- Aplicação: controle de portas, leitura de sensores digitais de presença/entrada e acionamento de alarmes locais.
Gestão e protocolos adicionais
- Transporte de dados entre salas e centro: fibra óptica;
- Integração SCADA: exibição em tempo real, alarmes, relatórios e recuperação de dados;
- Suporte a MQTT nos DL-100-E-W facilita integração IIoT quando requerido pelo cliente;
- Arquitetura de I/O emparelhada (PET-7000 series) permite leitura/escrita entre I/Os remotos sem depender exclusivamente do SCADA.
Benefícios do monitoramento ambiental em data center com ICP DAS
- Monitoramento contínuo 24/7 de múltiplos pontos: cobertura granular com 373 pontos de medição para detectar variações locais de temperatura e umidade;
- Redução de cabeamento: dispositivos PoE (PET-7060 e DL-100-E-W) usam um único cabo Ethernet para energia e dados, simplificando instalação e manutenção;
- Registro local e histórico: cada DL-100 grava CSV com timestamps para posterior análise forense ou auditoria;
- Robustez física: opções da série DL-100 com diferentes índices de proteção (IP) adequadas a diversos ambientes;
- Operação web-based: configuração via navegador nos DL-100-E simplifica comissionamento sem software adicional;
- IF-THEN-ELSE em concentradores energéticos (PMC): lógica embarcada para ações automáticas e envio de alarmes por e-mail/SMS/LINE/WeChat em anomalias;
- Recuperação de dados: concentradores PMC armazenam localmente e sincronizam com SCADA após reconexão, garantindo completude dos dados.
Completar o gerenciamento de energia
Para complementar o monitoramento ambiental, a solução inclui medição de energia com a série PM (Smart Power Meter) e concentração via PMC-2241M IIoT Power Meter Concentrator. No caso do Turkcell Data Center, alguns elementos relevantes:
- Medidor sugerido: PM-3133-100-MTCP 3-phase Smart Power Meter — coleta dados de consumo por equipamento;
- Concentrador: PMC-2241M — leitor em tempo real, servidor web embutido, duas portas Ethernet para separar sub-rede de medidores e conexão ao centro; suporta Modbus RTU/TCP e lógica IF-THEN-ELSE embarcada;
- Fluxo: PM → PMC (via Ethernet/Modbus) → SCADA no centro de controle para análise de consumo, relatórios e alarmes.
Conclusão
A solução ICP DAS aplicada no Turkcell Data Center demonstra como um sistema integrado de monitoramento ambiental em data center e controle de acesso pode reduzir inspeções presenciais, otimizar custos de cabeamento (PoE) e fornecer dados confiáveis para operação e manutenção. A combinação de PET-7060, DL-100-E-W, medidores PM e concentradores PMC permite monitoramento ambiental, gestão energética e controle de acesso de forma centralizada e resiliente.
