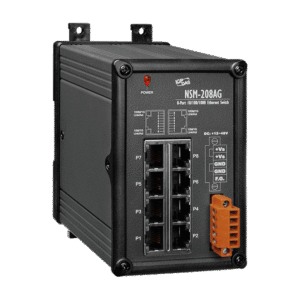

Switch Ethernet Industrial não Gerenciável 8 Portas Gigabit

Introdução

Apresentarei o que é o produto, sua função principal e o contexto operacional. O switch Ethernet industrial não gerenciável 8 portas 10/100/1000 Base‑T caixa metálica é um dispositivo de camada 2 projetado para conectar equipamentos em redes industriais, entregando conectividade Gigabit por porta com construção robusta em caixa metálica. Use‑se quando a prioridade é confiabilidade física, baixa latência e simplicidade operacional sem necessidade de recursos gerenciáveis (VLAN, SNMP, QoS).

Este tipo de switch é muito usado em ambientes com requisitos de imunidade EMC, variação térmica ampla e necessidade de montagem em painéis DIN ou parede. Em aplicações de automação industrial, utilities, IIoT e Indústria 4.0, ele atua como nó de agregação local para PLCs, RTUs, câmeras IP e HMIs. Por ser unmanaged, simplifica comissionamento e reduz custos de manutenção em redes determinísticas quando corretamente projetado.

No texto a seguir, detalharei características técnicas, normas aplicáveis (IEEE 802.3, IEC 61000, IEC 60068 e referências de segurança como IEC/EN 62368‑1), casos de uso práticos, comparativos com outros modelos ICP DAS e guias de instalação. Para leituras complementares técnicas, consulte artigos no blog da LRI sobre seleção de switches e PoE: https://blog.lri.com.br/como-escolher-switch-industrial e https://blog.lri.com.br/poe-na-industria. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

O que é o switch Ethernet industrial não gerenciável 8 portas 10/100/1000 Base‑T caixa metálica? Conceito fundamental e características essenciais

O dispositivo é um switch Ethernet não gerenciável com 8 portas RJ‑45 10/100/1000Base‑T que opera em modo store‑and‑forward, sem interface de configuração. Suas características essenciais incluem repetidamente: auto‑MDI/MDIX, negociação automática de velocidade/duplex, tabela MAC com capacidade típica de 8K entradas e encaminhamento em linha com baixa latência. A construção em caixa metálica fornece blindagem contra EMI e resistência mecânica superior.

Em termos elétricos, esses switches costumam aceitar uma faixa de alimentação DC ampla (ex.: 12–48 VDC) com consumo reduzido (<5 W) e opções de redundância de alimentação em modelos específicos. Embora não ofereçam PoE em muitos casos, versões com PoE existem para conectar câmeras e endpoints alimentados. Métricas importantes para seleção incluem MTBF, capacidade de buffer, taxa de encaminhamento (Mpps) e compatibilidade com padrões IEEE 802.3/802.3u/802.3ab.

Do ponto de vista normativo, um switch industrial deve observar compatibilidade eletromagnética (IEC 61000‑6‑2/6‑4), ensaios ambientais (IEC 60068) e requisitos de segurança como IEC/EN 62368‑1 quando aplicável. Conceitos elétricos como Fator de Potência (PFC) referem‑se mais a fontes de alimentação; avalie PFC quando o switch integrar fontes internas ou UPS. Assim, o produto entrega uma solução simples, robusta e alinhada a requisitos industriais.

Resumo executivo: especificações‑chave e público‑alvo

Abaixo um resumo executivo com os parâmetros mais relevantes: 8 portas RJ‑45 10/100/1000 Mbps, alimentação 12–48 VDC, caixa metálica, faixa de temperatura de operação ampla (-40 °C a +75 °C) e conformidades EMC/ambientais. Estes itens definem a adequação para painéis de automação, salas de controle e exteriores protegidos. Perfis de usuários: engenheiros de automação, integradores de sistemas, técnicos de manutenção e compradores técnicos.

Use‑cases típicos incluem agregação de tráfego de PLCs, conexão de câmeras CCTV industriais, e links de I/O distribuídos em linhas de produção. O público-alvo se beneficia de baixo TCO (total cost of ownership) por conta da simplicidade de instalação e durabilidade; seletores devem avaliar se a ausência de gerenciamento atende a requisitos futuros de segmentação e segurança. Para aplicações que exigem essa robustez, a série de switches industriais da ICP DAS é a solução ideal. Confira as especificações completas no produto: https://www.lri.com.br/comunicacao-de-dados/switch-ethernet-industrial-nao-gerenciavel-8-portas-101001000-base-t-caixa-metalica.

A seguir, uma tabela técnica consolidada (seção dedicada) fornece dados detalhados para avaliação técnica rápida pelo time de engenharia.

Principais aplicações e setores atendidos pelo switch Ethernet industrial não gerenciável 8 portas 10/100/1000 Base‑T caixa metálica

Estes switches atendem múltiplos setores: automação industrial, energia (subestações e geradores), transporte (sinalização e estações) e manufatura. Em automação, são usados para agrupar PLCs e módulos I/O; em subestações, conectam RTUs e sistemas de telemetria (respeitando normas IEC 61850 quando aplicável). A robustez contra surtos e EMI é crítica em utilities e transporte.

Para projetos IIoT e Indústria 4.0, o dispositivo funciona como ponto de borda (edge) para consolidar dados de sensores e enviar a gateways IIoT/edge servers. A falta de gerenciamento NÃO impede o uso em arquiteturas seguras desde que a segmentação física e arquitetural seja planejada. Em CCTV industrial, a capacidade Gigabit por porta sustenta streams de vídeo em alta resolução quando combinada com cabeamento e backhaul adequados.

Cenários típicos incluem linhas de produção com comunicação determinística entre PLCs e HMIs, redes de monitoramento de subestações com RTUs e sistemas SCADA, e infraestruturas de transporte com câmeras e painéis de controle. Para aplicações com necessidade de PoE, avalie modelos alternativos ou complementares; para comparativos de produto consulte também https://www.lri.com.br/comunicacao-de-dados.

Setores industriais: automação, energia, transporte e manufatura (switch industrial)

No setor de automação, o switch minimiza pontos de falha ao reduzir complexidade e tempo de configuração de rede. Ele suporta topologias estrela ou cadeia (daisy‑chain) em curtas distâncias, garantindo baixa latência para ciclos de controle. Use‑se em células de produção, linhas de pintura, montagens e bancos de teste.

Em energia e utilities, atenção a requisitos de isolamento, ensaios de surto e conformidade com IEC 61000‑4‑5 (surto) e EN 50121 (ferroviário) quando aplicável. Muitos projetos requerem filtros de surto e pararraios em pontos de entrada. Para transporte, a resistência a vibração e choque (IEC 60068‑2) e faixa de temperatura ampliada são determinantes.

Na manufatura, o foco é durabilidade e manutenção fácil. A caixa metálica facilita dissipação térmica e blindagem EMC, reduzindo falhas por ruído elétrico. Integradores devem comparar MTBF e procedimentos de manutenção preventiva para garantir disponibilidade.

Aplicações específicas: linhas de produção, subestações, CCTV e transporte inteligente

Em linhas de produção, o switch une PLCs, HMIs e gateways, sendo crítico planejar cabeamento e capacidade de uplink ao SCADA para evitar congestionamento. A topologia em estrela com uplinks redundantes (quando possível) melhora disponibilidade. Para comunicações de ciclo curto é essencial manter latência controlada e evitar o uso de longas cadeias sem repetidores.

Em subestações e RTUs, a montagem deve considerar aterramento, proteção contra surtos e isolamento adequado, além de conformidade com normas locais. A conectividade de telemetria exige confiança nos enlaces; sempre prever redundância física se o processo for crítico. Para CCTV industrial, calcular largura de banda por câmera (ex.: 4–8 Mbps por canal em H.264) e dimensionar o link agregador; se PoE for necessário, selecionar modelo compatível.

No transporte inteligente (Sistemas de Transporte Inteligente — ITS), o switch integra sensores, controladores de tráfego e câmeras. O dispositivo deve suportar variações de temperatura e transientes elétricos comuns em ambientes veiculares e estações, portanto verificar certificações e ensaios específicos.

Especificações técnicas do switch Ethernet industrial não gerenciável 8 portas 10/100/1000 Base‑T (tabela comparativa)

Abaixo uma tabela com especificações típicas para avaliação técnica rápida.

Condições ambientais, compliance e dimensões

Os dados ambientais essenciais: operação entre ‑40 °C e +75 °C, armazenamento até +85 °C e umidade relativa até 95% sem condensação. Esses parâmetros atendem instalações externas protegidas e painéis sem climatização. Verifique requisitos locais de ventilação quando empilhar dispositivos em painéis.

Compliance típico inclui IEEE 802.3/802.3u/802.3ab para Ethernet, IEC 61000‑6‑2 (immunity industrial), IEC 61000‑6‑4 (emissão), IEC 60068 (ensaios ambientais), RoHS e requisitos de segurança como IEC/EN 62368‑1 quando aplicável. Para ambientes ferroviários ou substação, considerar EN 50121 ou IEC 61850 conforme o caso.

Dimensões e montagem: caixa metálica compacta com opções de trilho DIN e montagem em parede. A massa e dissipação térmica favorecem operação sem ventoinha, reduzindo falhas mecânicas. Avalie espaço no painel e fluxo de ar para evitar hotspots.

Importância, benefícios e diferenciais do switch Ethernet industrial não gerenciável 8 portas 10/100/1000 Base‑T

A escolha de um switch industrial unmanaged oferece simplicidade de implantação, menor custo e menor superfície de configuração, acelerando comissionamento. Benefícios incluem robustez mecânica, imunidade a EMI pela caixa metálica e consistência de performance para aplicações determinísticas. Em muitos projetos IIoT, a simplicidade reduz a necessidade de pessoal especializado para manutenção.

Em termos de desempenho, a latência por porta é baixa e a taxa Gigabit por porta elimina gargalos em planta quando o backhaul está dimensionado. A confiabilidade (avaliada por MTBF e qualidade de componentes) reduz paradas não planejadas, impactando positivamente indicadores OEE. Para projetos sensíveis, este tipo de switch atua como elemento estável na borda da rede.

Diferenciais em relação a soluções comerciais convencionais incluem certificações industriais, faixa de temperatura ampliada, conectores mais robustos e proteção contra surtos/transientes. A ausência de recursos gerenciais pode ser vista como vantagem (menos pontos de falha) ou limitação (sem VLAN/SNMP); a decisão deve considerar requisitos de segurança, segregação e monitoramento.

Benefícios operacionais: confiabilidade, latência e robustez (switch industrial)

A confiabilidade decorre de projeto sem partes móveis, alimentação tolerante e componentes selecionados para operação contínua. Latência determinística é alcançada por comutação por hardware (store‑and‑forward) com buffers dimensionados; isso é crítico em laços de controle. Robustez mecânica e elétrica assegura operação em ambientes com vibração, poeira e ruído elétrico.

Redução de manutenção é um ganho operacional: menos firmware a atualizar, menos parametrizações que podem falhar. Para MTBF elevado, prever manutenção preventiva e monitoramento de indicadores externos (temperatura do painel, status de alimentação). Em cenários com downtime crítico, prever redundância física e caminhos alternativos.

A robustez EMC/ESD e proteção contra surtos diminui causas comuns de falhas em plantas industriais. A caixa metálica age como jaqueta de blindagem, reduzindo acoplamento de interferências nos cabos e nas interfaces RJ‑45.

Diferenciais frente a soluções comerciais e industriais convencionais

Comparado a switches comerciais de escritório, o modelo industrial se destaca por proteção, faixa térmica e testes ambientais. Em relação a switches gerenciáveis, oferece menor custo, menor tempo de instalação e menos complexidade; porém perde capacidade de segmentação (VLAN), telemetria SNMP e ajustes QoS finos. Em muitos projetos de borda, o unmanaged é a escolha correta para pontos de agregação simples.

Erros comuns na seleção incluem subestimar necessidade de PoE, escolher IP20 para ambientes expostos ou ignorar necessidade de filtros de surto. Avalie se o projeto demandará funcionalidades gerenciáveis no médio prazo — o upgrade para modelos gerenciáveis ICP DAS pode ser considerado. Para comparar modelos e evitar erros, verifique a seção Comparativo abaixo.

A blindagem metálica e procedimentos de aterramento adequados são diferenciais que reduzem intervencionismo e falhas por ruído. Em resumo: escolha baseada em requisitos funcionais e ambientais.

Guia prático de instalação e uso do switch Ethernet industrial não gerenciável 8 portas 10/100/1000 Base‑T

Para selecionar e instalar, comece pelo levantamento de tráfego: calcule largura de banda por porta, agregação para uplinks e margem para bursts (ex.: streams de vídeo). Escolha cabeamento Cat5e/6 para garantir Gigabit até 100 m; para distâncias maiores considere fibra ou media converters. Planeje alimentação DC com margem de 20–30% sobre consumo estimado.

Montagem física: fixe em trilho DIN ou parede conforme datasheet, respeitando espaço para dissipação térmica. Aterramento da carcaça metálica é obrigatório para maximizar imunidade EMC e reduzir risco de loops de terra. Evite dobrar cabos excessivamente e mantenha separação de fontes de energia de alta potência para reduzir acoplamento.

Testes pós‑instalação: realize pings de latência, testes de throughput com iPerf, verificação de tabela ARP/MAC em equipamentos conectados e teste de detecção de loop. Se possível, inclua sondas NMS externas para monitoramento de link e energia, pois o switch unmanaged não reporta SNMP nativamente.

Planejamento de rede: topologia, cabeamento e requisitos de energia (rede industrial)

Topologias recomendadas: estrela para simplicidade e isolamento de falhas; cadeia (daisy‑chain) apenas quando latência e independência não forem críticas. Em ambientes críticos, planeje uplinks redundantes em topologia em anel utilizando switches gerenciáveis em níveis superiores. Dimensione uplinks entre agregadores com margem de 30% para picos.

Cabeamento: Cat5e mínimo para Gigabit; Cat6 recomendável em instalações novas. Distância máxima 100 m por segmento; para maior alcance, use fibra multimodo/monomodo conforme necessidade. Use conectores blindados (STP/FTP) para reduzir EMI quando cabos passarem por áreas ruidosas.

Energia: escolha fonte DC com proteção contra inversão, filtragem e capacidade de surto. Em plantas com requisitos de continuidade, considere alimentação redundante ou UPS. Avalie PFC em fontes maiores no rack de alimentação para reduzir distúrbios à rede elétrica.

Instalação física e elétrica: montagem, aterramento e boas práticas

Monte o switch em trilho DIN ou placa usando suportes fornecidos, deixando folga para cabos e ventilação. Evite fixar diretamente sobre superfícies metálicas sem isolamento e sempre faça aterramento conforme norma local e práticas de engenharia. Use bornes e terminais certificados e torque adequado para conexões de alimentação.

Aterramento deve ser único e seguir a malha de terra do painel; conexões mal feitas geram loops de terra e ruído. Quando necessário, utilize isoladores de fibra ou media converters para romper loops galvanicamente. Proteja entradas de cabo com prensa‑cabos e mantenha identificação clara para manutenção.

Boas práticas incluem rotas separadas para cabeamento de potência e sinal, uso de dutos metálicos quando necessário, e testes periódicos com analisadores de cabos e certificação de link. Documente a topologia e pontos de intervenção.

Testes pós‑instalação e verificação de desempenho

Teste latência e perda de pacotes com ping e traceroute; utilize iPerf para medir throughput entre pontos críticos. Verifique integridade dos cabos com certificador de par trançado e teste de resistência de isolamento quando aplicável. Em câmeras, simule cargas simultâneas para validar backbone.

Verifique logs dos dispositivos finais (PLCs, câmeras, RTUs) para confirmar estabilidade de link e negotiate de duplex/velocidade. Teste falha de alimentação e reconexão para mensurar tempo de recuperação. Em instalações críticas, execute ensaios de surto e ESD conforme especificações do projeto.

Registre métricas de baseline (latência, jitter, throughput) para comparação futura e para facilitar troubleshooting. Se a falta de gerenciamento limitar a visibilidade, instale sondas passivas ou espelhos de porta em switches gerenciáveis superiores para monitoramento.

Integração com sistemas SCADA e IIoT: arquiteturas com o switch Ethernet industrial não gerenciável 8 portas

Em arquiteturas SCADA, o switch atua como ponto de concentração local, conectando RTUs, PLCs e gateways IIoT. Posicione‑o próximo ao equipamento e garanta uplink robusto ao servidor SCADA ou concentrador IIoT. A segmentação lógica (VLANs) não é possível no unmanaged; compense com segmentação física ou uso de switches gerenciáveis a montante.

Topologias típicas incluem agregação por célula com uplink redundante para servidores SCADA, e conexão a gateways Edge que enviam telemetria via MQTT/OPC UA para cloud. Para integridade de dados, adote técnicas de priorização a nível de aplicação (ex.: configuração de QoS em switches gerenciáveis superiores) e use redes separadas para engenharia e produção.

Ao projetar integração IIoT, considere a necessidade de segurança (firewalls industriais, DMZ) e monitoramento. A falta de SNMP requer NMS externos ou sondas para inspeção passiva. Quando o projeto demanda visibilidade, prefira switches gerenciáveis nos anéis críticos.

Topologias típicas de integração SCADA/IIoT

Topologia 1: célula de produção — PLCs e HMIs conectados a switch não gerenciável local; uplink ao switch agregador gerenciável com roteamento para SCADA. Topologia 2: telemetria de subestação — RTU → switch industrial → gateway de protocolo → servidor SCADA/RTU historian. Topologia 3: câmeras — cameras IP → switch com PoE (se disponível) ou alimentadas localmente → NVR/servidor de vídeo.

Cada topologia requer dimensionamento de banda e avaliação de criticidade. Para dados de controle, mantenha caminhos dedicados separados do tráfego de vídeo. Para IIoT, agrupe sensores de baixa banda em switches locais e consolide em gateways edge.

Documente os caminhos de comunicação e pontos de acesso para facilitar auditorias de segurança e conformidade com normas industriais.

Considerações para QoS, VLANs e segmentação de rede em ambientes industriais

Embora o switch seja unmanaged e não suporte QoS/VLAN diretamente, a segmentação pode ser obtida por design físico: separação de switches por função (controle, vídeo, gestão). Para priorização, implemente QoS em switches gerenciáveis no backbone e em gateways. Use redes físicas distintas para tráfego crítico de controle e tráfego de monitoramento.

Se a necessidade de isolamento evoluir, planeje migração para switches gerenciáveis com suporte a VLAN tag (802.1Q), QoS e SNMP. Em migrações, mantenha políticas de segurança e roteamento claras para evitar exposição de equipamentos sensíveis. Use ACLs em roteadores e firewalls industriais para controlar fluxos.

Para garantir desempenho, monitore latência e perda de pacotes e aplique estratégias de balanceamento de carga no nível de aplicação quando necessário.

Monitoramento e disponibilidade: limites em soluções unmanaged e alternativas

Limite principal: falta de telemetria nativa (SNMP, syslog, RMON). Alternativas incluem sondas passivas, espelhamento de tráfego em pontos gerenciáveis e uso de dispositivos de monitoramento OT/IT que inspecionam flows. Para disponibilidade, use redundância física e UPS para alimentação.

Considere estratégias híbridas: switches unmanaged no nível periférico e switches gerenciáveis em agregação para manter visibilidade. Em instalações críticas, escolher diretamente switches gerenciáveis reduz incertezas e facilita automação de manutenção. Avalie custo total versus benefícios operacionais.

Implemente testes periódicos de disponibilidade e planos de resposta a incidentes, incluindo inventário e procedimentos de substituição rápida em campo.

Exemplos práticos de uso do switch Ethernet industrial não gerenciável 8 portas

Abaixo três exemplos aplicáveis com justificativa técnica e fluxos de dados simplificados.

Caso 1 — Rede de automação em linha de produção

• PLCs e Módulos I/O conectados ao switch local; HMI e gateway SCADA conectados via uplink a switch gerenciável. O switch local reduz cabeamento até o painel e entrega latência baixa. Analise ciclos de I/O e dimensione uplink para picos de dados.

Caso 2 — Comunicação em subestação/RTU e telemetria (rede industrial)

• RTUs e sensores conectados ao switch; gateway de comunicação (modbus/IEC 60870‑5‑104) envia dados ao SCADA central. A montagem próxima a equipamentos exige proteção contra surtos e aterramento adequado; prever conversores de mídia se necessário.

Caso 3 — CCTV e videomonitoramento industrial

• Câmeras IP conectadas a switch local (se PoE disponível usar PoE); uplink para NVR/servidor de vídeo. Calcule largura de banda por câmera (codec, fps, resolução) e garanta uplink suficiente; para alta densidade de câmeras, prefira switches com PoE ou pontos de alimentação dedicados.

Diagramas de topologia podem ser gerados a partir desses casos para documentação e aprovação.

Comparações com produtos similares da ICP DAS, erros comuns e detalhes técnicos

O switch unmanaged 8‑port Gigabit se compara com modelos gerenciáveis ICP DAS que oferecem VLAN, QoS, SNMP e anéis redundantes (RSTP/MSTP). A escolha depende de necessidade de visibilidade e segregação de tráfego. Em geral, use unmanaged em pontos finais de baixo risco e gerenciáveis em agregação.

Erros comuns: subdimensionar uplink, esquecer necessidade de PoE, instalar IP20 em ambiente com contaminação, e não prever aterramento. Evite também instalar longas cadeias de switches sem redundância física em aplicações críticas. Planejar margem de capacidade e proteção elétrica evita retrabalho.

Sinais que indicam necessidade de migrar para modelo gerenciável: necessidade de VLANs, SNMP para monitoramento, QoS para tráfego crítico, PoE centralizado ou necessidade de anéis redundantes.

Conclusão

O switch Ethernet industrial não gerenciável 8 portas 10/100/1000 Base‑T caixa metálica é uma solução eficiente para agregação de borda em ambientes industriais, oferecendo robustez mecânica, baixa latência e simplicidade operacional. Ele atende a vários setores (automação, energia, transporte, manufatura) quando as necessidades de segmentação e monitoramento são limitadas ou tratadas por design físico. Para aplicações que exigem essa robustez, a série de switches industriais da ICP DAS é a solução ideal. Confira as especificações completas e solicite suporte em: https://www.lri.com.br/comunicacao-de-dados/switch-ethernet-industrial-nao-gerenciavel-8-portas-101001000-base-t-caixa-metalica.

Próximos passos recomendados: realize prova de conceito em bancada com cargas reais (PLCs, câmeras, HMIs), valide temperatura e comportamento elétrico e documente métricas baseline. Entre em contato com nossa equipe para cotação, especificações detalhadas ou suporte de projeto. Incentivo os leitores a comentar dúvidas e compartilhar experiências de campo — suas perguntas ajudam a enriquecer este conteúdo técnico.
