do Modbus TCP
Modbus TCP

O Modbus TCP é uma das tecnologias de comunicação mais prevalentes no mundo da automação industrial, desempenhando um papel crucial em uma variedade de aplicações, desde monitoramento de processos até controle de máquinas. Neste artigo, vamos realizar uma análise técnica detalhada do Modbus TCP, destacando sua estrutura, funcionalidades, vantagens e aplicações no setor industrial.

1. Fundamentos do Modbus TCP

Modbus TCP é uma versão do protocolo Modbus que utiliza a infraestrutura TCP/IP para a comunicação entre dispositivos de automação industrial. Originado do Modbus RTU, um protocolo serial, o Modbus TCP foi desenvolvido para atender às necessidades de uma comunicação de rede mais rápida e robusta. Ao operar sobre TCP/IP, o Modbus TCP permite a integração de equipamentos de controle industrial e sistemas de computação em redes locais (LAN) e amplas (WAN), oferecendo uma interconectividade eficiente em ambientes industriais complexos.

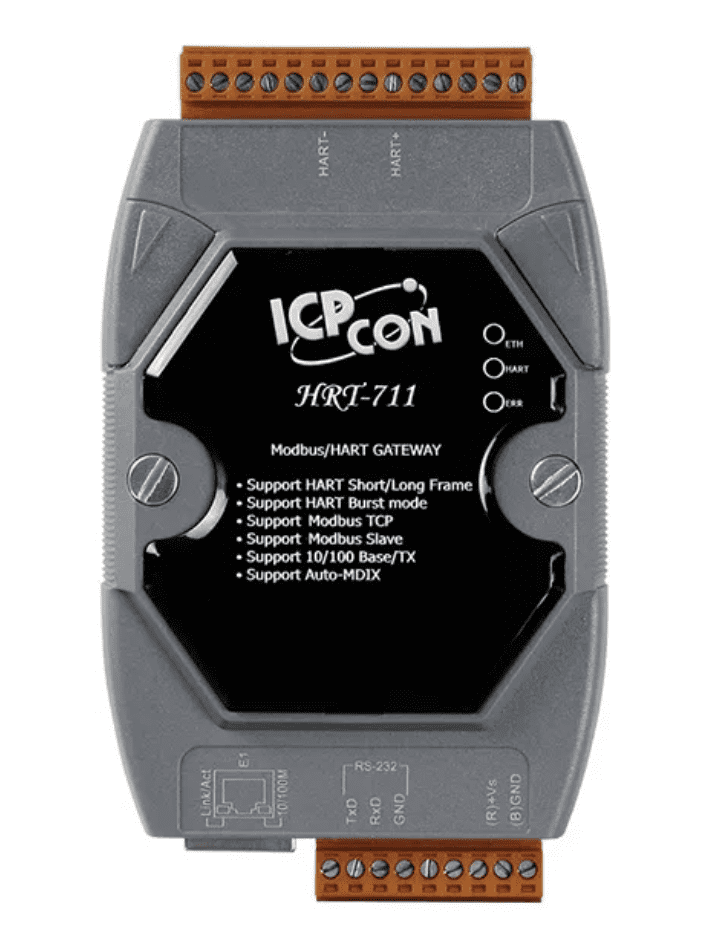

HRT-711 – Gateway Modbus TCP/UDP para HART

HRT-711 - Gateway Modbus do TCP /UDP para HART

2. Estrutura de Mensagens do Modbus TCP

A estrutura de mensagens do Modbus TCP é simplificada para facilitar a transmissão rápida e eficaz. Cada mensagem Modbus TCP começa com um cabeçalho MBAP (Modbus Application Header), que inclui informações como identificação da transação, protocolo, comprimento da mensagem e um identificador de unidade. Segue-se o campo de dados, que contém o código de função e os dados da mensagem, como comandos ou valores para ler/escrever em dispositivos remotos. Essa estrutura simplificada minimiza o overhead de processamento, permitindo respostas mais rápidas e um desempenho melhor em redes industriais.

3. Funcionalidades e Comandos do Modbus TCP

Modbus TCP suporta uma ampla gama de funcionalidades que são essenciais para sistemas de controle e automação. Os comandos mais comuns incluem leitura e escrita de bobinas e registros, leitura de entradas discretas e registros de entrada, e diagnósticos de rede. Esses comandos permitem aos operadores monitorar e controlar equipamentos como sensores, atuadores e outros dispositivos de campo com facilidade e precisão.

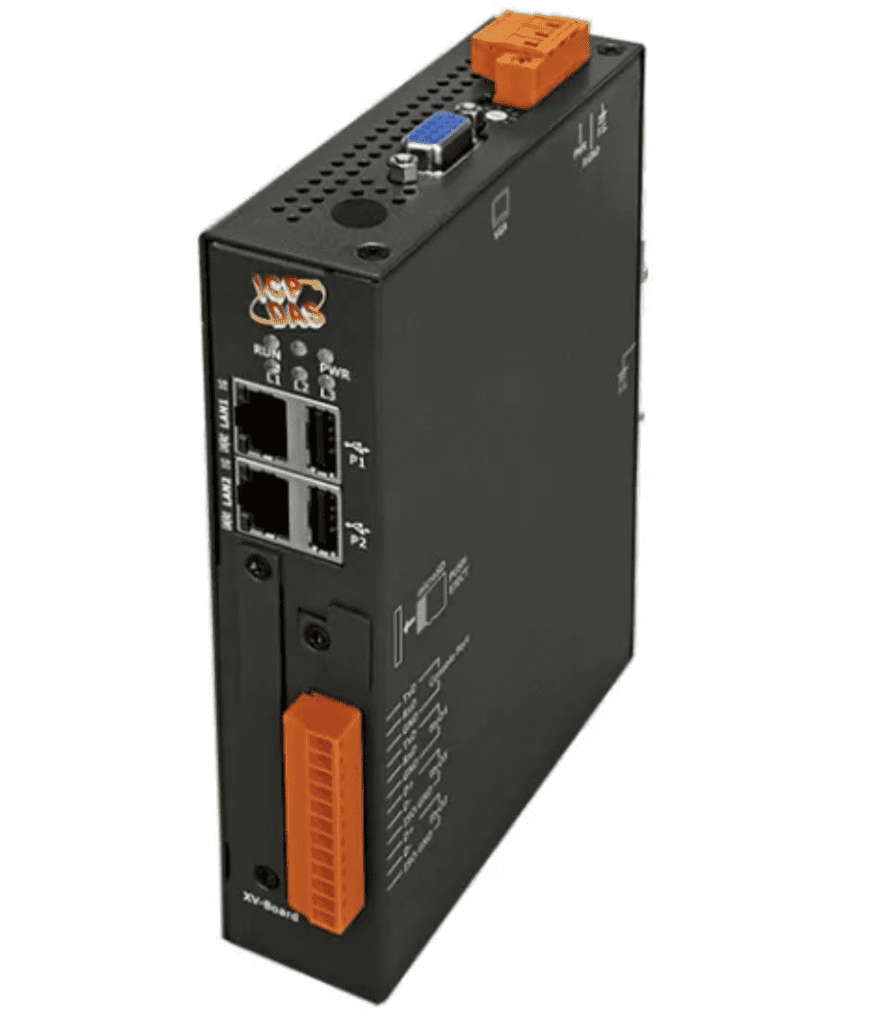

IEC850-211-S – Gateway Modbus TCP para IEC-61850

IEC850-211-S - Gateway Modbus TCP para IEC-61850do Modbus TCP
Análise Técnica Detalhada do Modbus TCP 4

4. Vantagens do Modbus TCP

As vantagens do Modbus TCP são diversas, fazendo dele uma escolha popular para muitos engenheiros e técnicos:

  • Compatibilidade e Interoperabilidade: Modbus TCP é amplamente suportado por uma vasta gama de equipamentos de diferentes fabricantes, facilitando a integração de sistemas heterogêneos.
  • Simplicidade e Baixo Custo: O protocolo é simples de entender e implementar, resultando em custos reduzidos de desenvolvimento e manutenção.
  • Confiabilidade e Escalabilidade: A utilização do TCP/IP garante que o Modbus TCP possa operar de forma confiável em grandes redes industriais, suportando uma grande quantidade de dispositivos conectados.

5. Aplicações do Modbus TCP

Modbus TCP é utilizado em uma variedade de indústrias, incluindo automação de manufatura, petróleo e gás, energia e tratamento de água. É ideal para aplicações que exigem troca de dados rápida e confiável entre controladores lógicos programáveis (CLPs) e terminais de operação, além de permitir o monitoramento remoto de sistemas através de redes IP.

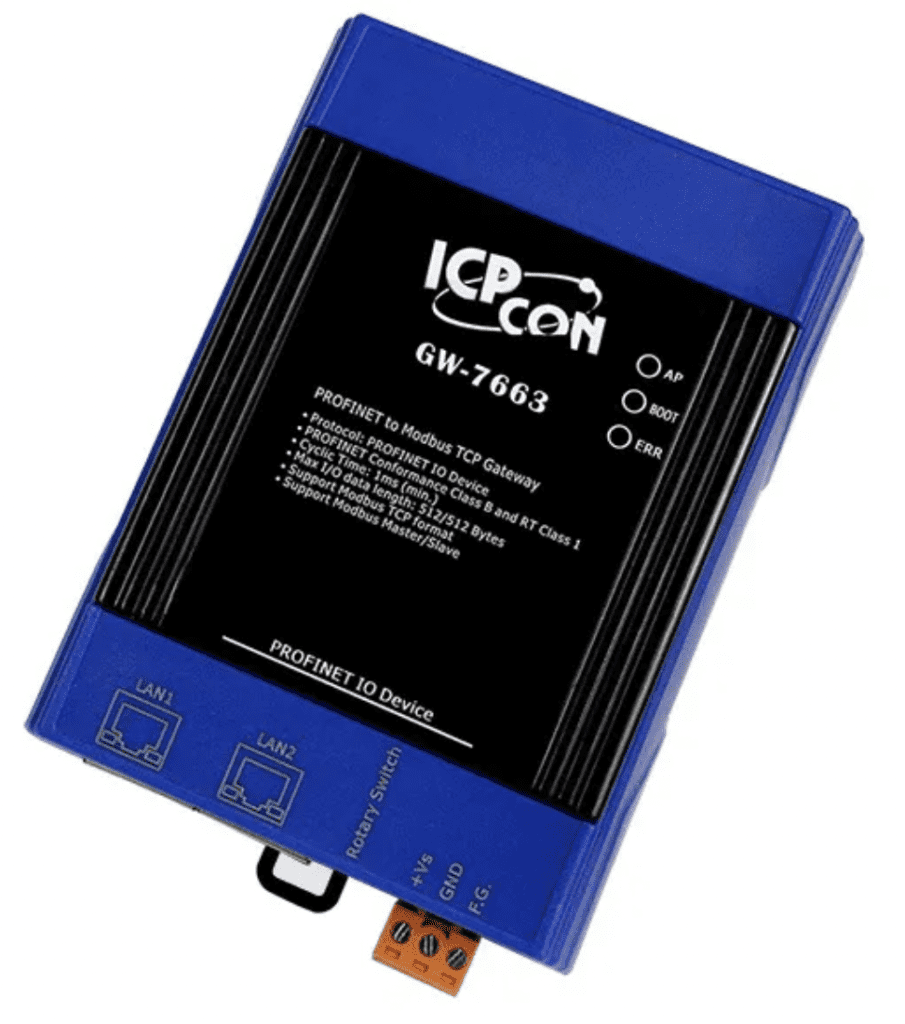

GW-7663 CR – Gateway PROFINET para Modbus TCP

GW-7663 CR - Gateway PROFINET para Modbus TCP

Conclusão

Modbus TCP é um protocolo robusto e eficiente, escolhido por muitas indústrias devido à sua simplicidade, baixo custo, e confiabilidade. Sua capacidade de funcionar sobre redes TCP/IP torna-o ideal para a moderna automação industrial, onde a necessidade de comunicação rápida e eficiente entre uma variedade de dispositivos é crucial. A análise técnica detalhada do Modbus TCP revela que ele continuará a ser uma peça fundamental no cenário da automação industrial por muitos anos. Se você está considerando a implementação de soluções de automação ou precisa melhorar a interconectividade de seus sistemas industriais, o Modbus TCP é certamente uma opção a ser considerada.
